废气处理培训资料第一章 废气车间工艺规程1.工艺叙述1.1原理废气(主要成分H 2S 、CS 2、H 2O )进入回收系统后,先经过碱洗,除去污气中的硫化氢气体,余下的混合气经过洗涤塔水喷淋降温由污气风机送入吸收槽(内装对二硫化碳强吸附力的定量活性炭)二硫化碳被吸附下来,余气经排气塔排入大气。
吸收槽吸附饱和后,用蒸汽把二硫化碳从活性炭中蒸出来,再经冷却器降温冷凝使二硫化碳变为液态,比重分离后,制得生产所需二硫化碳。
1.2化学反应方程式主反应:H2S+2NaOH →Na2S+2H2O 副反应:Na2S+H2S →2NaHS+1.3生产工艺及工艺流程废气回收是将工艺运行过程中高浓度的局排污气(主要成分H 2S 、CS 2、H 2O )经系统管路进入回收系统。
通过碱洗涤除去H 2S ;水喷洒降温;活性炭吸附再生出CS 2的过程。
采用洗涤反应,喷洒冷凝,吸附去著的方式把水、硫化氢及CS 2分离出来,目的是降低成本,减少环境污染。
1.4过程流程图1.4.1 生产工艺条件1.4.2 副产品及排出物a)副产品:NaHS溶液b)排出物:废碱、废酸和废水1.5生产故障、原因及处理方法(见下表)第二章废气车间操作规程1.适用范围作业范围:高处作业(2米以上),地下作业,起重吊装,有毒有害介质容器内作业,含易燃易爆物质的设备、管道、罐检修,含强腐蚀物质的设备、管道、罐检修,岗位空气中含易燃易爆气体的明火作业,排污水沟及封闭污水池的清理等。
2.有毒有害物质的防护2.1 硫化氢(H2S)存在于除雾器、碱洗槽、洗涤塔等设备及相应风管、地埋管、水池中。
2.1.1 硫化氢性质2.1.1.1 无色有臭蛋气味的可燃气体。
易溶于水。
自然点:246℃,爆炸极限;4.3-46%。
硫化氢很少用于生产,一般作为化学反应或蛋白质自然分解产物而存在于多种生产过程中以及自然界中。
凡含硫的有机物发酵腐败均产生硫化氢。
含硫石油开采和提炼、人造丝、鞣革等生产过程都有硫化氢产出。

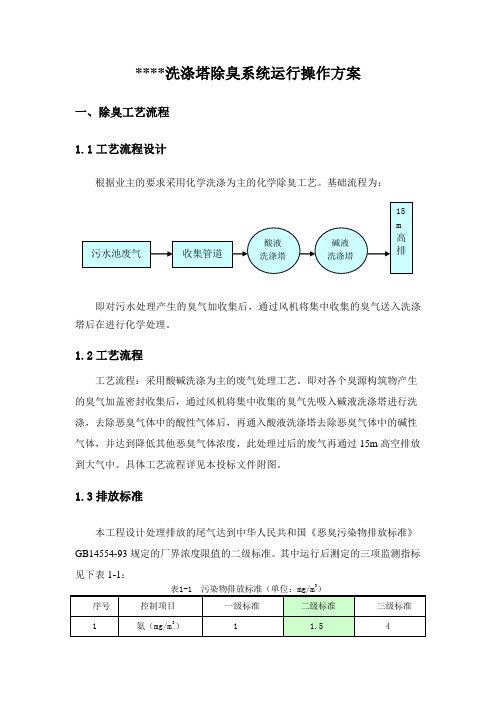

****洗涤塔除臭系统运行操作方案一、除臭工艺流程1.1工艺流程设计根据业主的要求采用化学洗涤为主的化学除臭工艺。
基础流程为:即对污水处理产生的臭气加收集后,通过风机将集中收集的臭气送入洗涤塔后在进行化学处理。
1.2工艺流程工艺流程:采用酸碱洗涤为主的废气处理工艺。
即对各个臭源构筑物产生的臭气加盖密封收集后,通过风机将集中收集的臭气先吸入碱液洗涤塔进行洗涤,去除恶臭气体中的酸性气体后,再通入酸液洗涤塔去除恶臭气体中的碱性气体,并达到降低其他恶臭气体浓度,此处理过后的废气再通过15m高空排放到大气中。
具体工艺流程详见本投标文件附图。
1.3排放标准本工程设计处理排放的尾气达到中华人民共和国《恶臭污染物排放标准》GB14554-93规定的厂界浓度限值的二级标准。
其中运行后测定的三项监测指标见下表1-1:表1-1 污染物排放标准(单位:mg/m3)1.4洗涤塔除臭工艺原理酸碱洗涤工艺是利用臭气成分与化学药液的主要成分间发生不可逆的化学反应,生成新的无臭物质以达到脱臭的目的。
将恶臭气体通过洗涤塔用酸碱洗涤进行脱臭,通常,水洗只能去除可溶或部分微溶于水的恶臭物质,如氨等;酸洗可去除氨和胺类等碱性恶臭物质;碱洗则适于去除硫化氢、低级脂肪酸等恶臭物质。
因此,为了彻底去除废气中存在的各类不同的恶臭物质,通常可采用酸洗和碱洗相串联的多级化学洗涤方式脱臭。
经常采用的化学药剂是浓度6%的工业用硫酸、6%-10%浓度的NAOH溶液等。
酸碱洗涤主要化学反应:硫化氢:2NaOH+H2S=Na2S+2H2OH2S+2NaoH+4NaClO===Na2SO4+4NaCl+2H2OH2S +NaClO=== NaCl +H2O+S氨:2NH3 +H2SO4===( NH4)2 SO41.5洗涤塔除臭特点具体来讲,洗涤塔脱臭具有下述工程特点:①对硫化氢、氨等去除率极高;②结构简单,便于施工,处理构筑物少;③设备需求少,操作管理简单,维护费用极低。
废气处理培训资料第一章 废气车间工艺规程1.工艺叙述1.1原理废气(主要成分H 2S 、CS 2、H 2O )进入回收系统后,先经过碱洗,除去污气中的硫化氢气体,余下的混合气经过洗涤塔水喷淋降温由污气风机送入吸收槽(内装对二硫化碳强吸附力的定量活性炭)二硫化碳被吸附下来,余气经排气塔排入大气。
吸收槽吸附饱和后,用蒸汽把二硫化碳从活性炭中蒸出来,再经冷却器降温冷凝使二硫化碳变为液态,比重分离后,制得生产所需二硫化碳。
1.2化学反应方程式主反应:H2S+2NaOH →Na2S+2H2O 副反应:Na2S+H2S →2NaHS+1.3生产工艺及工艺流程废气回收是将工艺运行过程中高浓度的局排污气(主要成分H 2S 、CS 2、H 2O )经系统管路进入回收系统。
通过碱洗涤除去H 2S ;水喷洒降温;活性炭吸附再生出CS 2的过程。
采用洗涤反应,喷洒冷凝,吸附去著的方式把水、硫化氢及CS 2分离出来,目的是降低成本,减少环境污染。
1.4过程流程图1.4.1 生产工艺条件1.4.2 副产品及排出物a)副产品:NaHS溶液b)排出物:废碱、废酸和废水1.5生产故障、原因及处理方法(见下表)第二章废气车间操作规程1.适用范围作业范围:高处作业(2米以上),地下作业,起重吊装,有毒有害介质容器内作业,含易燃易爆物质的设备、管道、罐检修,含强腐蚀物质的设备、管道、罐检修,岗位空气中含易燃易爆气体的明火作业,排污水沟及封闭污水池的清理等。
2.有毒有害物质的防护2.1 硫化氢(H2S)存在于除雾器、碱洗槽、洗涤塔等设备及相应风管、地埋管、水池中。
2.1.1 硫化氢性质2.1.1.1 无色有臭蛋气味的可燃气体。
易溶于水。
自然点:246℃,爆炸极限;4.3-46%。
硫化氢很少用于生产,一般作为化学反应或蛋白质自然分解产物而存在于多种生产过程中以及自然界中。
凡含硫的有机物发酵腐败均产生硫化氢。
含硫石油开采和提炼、人造丝、鞣革等生产过程都有硫化氢产出。

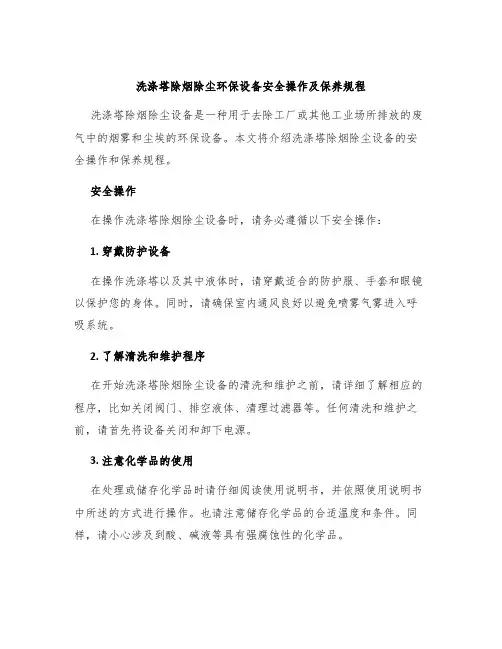

洗涤塔除烟除尘环保设备安全操作及保养规程洗涤塔除烟除尘设备是一种用于去除工厂或其他工业场所排放的废气中的烟雾和尘埃的环保设备。
本文将介绍洗涤塔除烟除尘设备的安全操作和保养规程。
安全操作在操作洗涤塔除烟除尘设备时,请务必遵循以下安全操作:1. 穿戴防护设备在操作洗涤塔以及其中液体时,请穿戴适合的防护服、手套和眼镜以保护您的身体。
同时,请确保室内通风良好以避免喷雾气雾进入呼吸系统。
2. 了解清洗和维护程序在开始洗涤塔除烟除尘设备的清洗和维护之前,请详细了解相应的程序,比如关闭阀门、排空液体、清理过滤器等。
任何清洗和维护之前,请首先将设备关闭和卸下电源。
3. 注意化学品的使用在处理或储存化学品时请仔细阅读使用说明书,并依照使用说明书中所述的方式进行操作。
也请注意储存化学品的合适温度和条件。
同样,请小心涉及到酸、碱液等具有强腐蚀性的化学品。
4. 维护机器清洁在日常使用中,应经常检查设备是否清洁。
如果有任何灰尘、泥状物或其他污渍,请清洗设备以确保其正常运行。
保养规程请遵循以下规程对洗涤塔除烟除尘设备进行保养:1. 定期召唤专业人员为了确保设备始终处于良好的工作状态,在设备运行时间较长后,请定期召唤专业人员对设备进行保养和检查,比如清洗空气过滤器,更换新的空气过滤器等。
2. 定期更换设备的滤网滤网在硬化、老化、腐蚀、断裂、阻塞等参数方面会影响除尘的效果。
因此请定期检查设备的滤网状况,并在有问题时更换之。
这样可以保持设备的运行性能。
3. 保持设备的清洁环境请保持环境的清洁和干燥,避免设备被灰尘和尘埃覆盖。
在日常使用中,也应保持设备尽可能地清洁和干燥,避免设备出现生锈和腐蚀现象。
4. 定期检查机器检查机器的运行情况,并保持机器的良好状况。
同时,检查机器的各项操作是否符合相关标准规定,以确保机器始终稳定运行。
结论本文介绍了洗涤塔除烟除尘设备的安全操作和保养规程,这些操作和规程旨在确保洗涤塔除烟除尘设备始终处于良好的工作状态,并在工作过程中保护用户的安全。
导读●一、填空题(每题1分,共20分)●二、判断题(每题1分,共10分)●三、选择题(每题2分,共40分)●四、简答题(每题2.5分,共8分)●五、开放题(每题5分,共10分)洗涤塔维修应用知识考题一、选择题(20个)1. 洗涤塔中最常用的填料类型是?A. 鲍尔环B. 拉西环C. 阶梯环D. 以上都常用答案:D2. 洗涤塔的主要作用是?A. 实现气液两相的充分接触B. 过滤固体杂质C. 冷却气体D. 加热气体答案:A3. 洗涤塔内气体与液体的接触方式不包括?A. 鼓泡式B. 喷淋式C. 湍流式D. 逆流式答案:C4. 洗涤塔填料层高度的确定主要依据是?A. 气体流量B. 液体流量C. 传质效率D. 塔径答案:C5. 洗涤塔中,液体分布器的主要作用是?A. 均匀分布液体B. 收集液体C. 加速气体D. 减缓气体答案:A6. 洗涤塔中,当气体流速过低时,可能会导致?A. 液泛B. 雾沫夹带C. 液滴沉降D. 传质效率降低答案:D7. 洗涤塔的除沫器通常安装在塔的?A. 底部B. 顶部C. 中部D. 任意位置答案:B8. 洗涤塔填料的选择主要考虑哪些因素?A. 传质效率B. 通量C. 压降D. 以上都是答案:D9. 洗涤塔中,气液接触面积的大小直接影响?A. 传质速率B. 温度变化C. 压力损失D. 填料成本答案:A10. 洗涤塔中,气体流速过高可能引起的不良后果是?A. 液泛B. 汽阻C. 填料损坏D. A和B答案:D11. 洗涤塔内使用的喷嘴类型通常为?A. 高压喷嘴B. 低压喷嘴C. 扇形喷嘴D. 根据工况选择答案:D12. 洗涤塔的液位控制主要依靠?A. 进液阀B. 出液阀C. 液位控制器D. 以上都是答案:D13. 洗涤塔在运行中,填料出现结垢现象,应该?A. 增大喷淋量B. 停车清理C. 更换填料D. 以上都可能答案:D14. 洗涤塔操作时,气体入口温度过高,可能引起的问题是?A. 填料热变形B. 液体蒸发过快C. 传质效率降低D. A和B答案:D15. 洗涤塔的除雾段通常设计在塔的?A. 入口B. 出口C. 中间D. 不一定答案:B16. 洗涤塔的材质选择主要考虑哪些因素?A. 腐蚀性B. 温度C. 压力D. 以上都是答案:D17. 洗涤塔的塔板数量主要由什么决定?A. 处理量B. 分离效率C. 塔径D. A和B答案:D18. 洗涤塔内气体分布不均匀,可能导致?A. 局部过热B. 传质效率降低C. 填料损坏D. B和C答案:D19. 洗涤塔中,液体再分布器的作用是?A. 防止液泛B. 均匀液体分布C. 提高压力D. 防止雾沫夹带答案:B20. 洗涤塔中,气体出口处检测到的污染物浓度突然增加,可能的原因是?A. 填料失效B. 液体量不足C. 气体量过大D. 以上都可能答案:D二、判断题1. 洗涤塔的效率与气液接触面积无关。
酸碱废气洗涤塔操作说明(总2页) --本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--酸碱废气洗涤塔操作规程一、运作巡查A、每次巡回检查水泵、阀门有无漏水情况及风机运转是否正常等。
B、设备保养记录是否填写。
C、电控指示灯、报警器是否正常。
D、加药系统能否正常工作。
E、发现异常现象,立即停止设备运转,并及时维修,做好记录和交接班说明。
二、操作说明A、开启设备电源,风机至开关切换至自动,待风机运转平稳后,开启循环水泵切换至自动。
B、循环水加药系统:加药(观察电控pH计值控制在8左右,小于自动开启碱性加药机到达设定9左右自动停加药泵)三、注意事项碱性调节剂:片碱缓慢撒入药桶,稀释至5%浓度。
A、检查设备(1)熟悉系统及设备组成及其功能,检查电源及清水供应是否正常。
(2)检查风管上阀门是否在打开位置。
(3)检查洗涤塔内部是否有垃圾或者其他污染物,并加以清除。
(4)检查预定运转之循环泵进出口是否开启。
(5)检查废液排放阀是否通畅及是否处于关闭状态。
注意:如果水泵无水空转将造成水泵损坏。
B、洗涤塔系统启动运转步骤:(1)开启供水阀门,注入清水,并关闭泄水阀,让清水溢流口溢出2-3分钟后,再开启泄水阀,排出原注入之清水,并清洁洗涤塔内部水池。
(2)开放供水阀,注入清水,并关闭泄水阀,注入清水,水位加至连通口以上150-200mm设备标识高度。
(3)开启风机电源。
使风机在正常情况下运转。
(4)开启循环泵。
C、洗涤塔系统启动运转后检视事项:(1)定期检视风机是否运转。
(2)定期检视循环泵是否正常运转及是否漏水。
(3)定期检视洗涤塔上方喷嘴喷淋效果(上方透明窗口可检查)(4)每天检测洗涤液pH值,检查是否在设定pH值范围内。
D、洗涤塔停机后再启动检查注意事项:(1)检查为何停机原因,排除停机原因,并改进。
(2)参考洗涤塔系统启动运转前检查事项,并按步骤逐项检查。
E、洗涤塔保养事项:(1)洗涤塔内喷嘴,每三个月至少清理一次。
