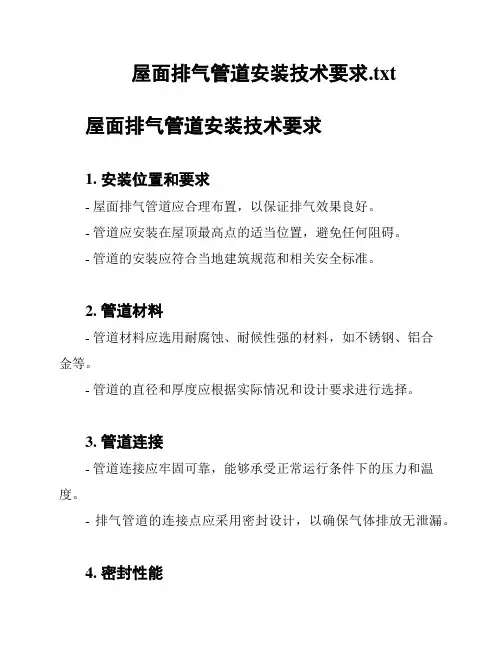

屋面排气管道安装技术要求.txt 屋面排气管道安装技术要求
1. 安装位置和要求
- 屋面排气管道应合理布置，以保证排气效果良好。

- 管道应安装在屋顶最高点的适当位置，避免任何阻碍。

- 管道的安装应符合当地建筑规范和相关安全标准。

2. 管道材料
- 管道材料应选用耐腐蚀、耐候性强的材料，如不锈钢、铝合
金等。

- 管道的直径和厚度应根据实际情况和设计要求进行选择。

3. 管道连接
- 管道连接应牢固可靠，能够承受正常运行条件下的压力和温度。

- 排气管道的连接点应采用密封设计，以确保气体排放无泄漏。

4. 密封性能
- 排气管道及其连接点应具有良好的密封性能，以防止气体泄
漏和异味扩散。

- 管道连接处应采用专用密封材料进行密封，确保气密性。

5. 排气效果
- 管道设计应保证良好的排气效果，确保排放的废气能够迅速、顺畅地排出。

- 管道的直径和长度应根据排气量和系统设计要求进行合理选择。

6. 安全防护
- 排气管道应设置适当的防护措施，防止人员误碰或遭受伤害。

- 管道入口处和出口处应设置防护栏杆或警示标识，提醒人员
注意安全。

7. 维护与检修
- 安装后的排气管道应定期进行维护与检修，以确保其正常运
行和安全使用。

- 检修时应注意清除管道内的污垢和杂物，保持畅通。

以上为屋面排气管道安装的技术要求，具体操作应按照当地相关规范和安全标准进行。

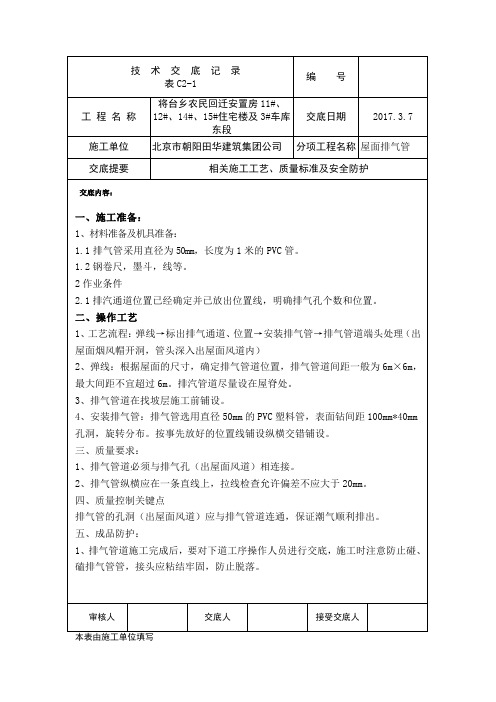

表C2-1
编号
工程名称
将台乡农民回迁安置房11#、
12#、14#、15#住宅楼及3#车库
东段
交底日期2017.3.7施工单位北京市朝阳田华建筑集团公司分项工程名称屋面排气管交底提要相关施工工艺、质量标准及安全防护
交底内容：
审核人交底人接受交底人
表C2-1
编号
工程名称
将台乡农民回迁安置房11#、
12#、14#、15#住宅楼及3#车库
东段
交底日期2017.3.7
施工单位北京市朝阳田华建筑集团公司分项工程名称屋面排气管交底提要相关施工工艺、质量标准及安全防护
交底内容：
审核人交底人接受交底人。

屋面暗埋式排汽管施工工法1、前言屋面工程防水层施工前，受各种条件和环境因素的影响，防水基层以下各层次的含水率往往高于9%。

如果屋面含水率过高，在温度升高和自干燥过程中，会产生一定的水汽压力，当防水层处于密闭状态时，这种水汽压力超过防水层与基层的粘结强度时，会使防水层与基层脱离，产生鼓泡甚至破坏，从而影响防水质量和耐久性，为避免这种情况的发生，在建项目传统做法是做成排汽屋面。

排汽管通常设置在屋面找坡层、保温层内。

排汽道纵横贯通，在交汇处竖向留置排汽孔，待一定时间各层自然干燥后，可拆除排汽孔并将防水层封闭。

目前，更多的做法则是永久性留置，并进行了适度细部装饰。

随着屋面混凝土结构整体现浇的大量应用，建设速度的加快以及屋面使用功能的扩充，排汽屋面施工势在必行且已相当普遍，但传统做法已不太适应使用要求。

本工法在不改变排汽功能的条件下，改进传统做法，经工程实践，收到很好效果。

2、工法特点本工法具有如下几个主要特点：（1）排汽管网畅通、汇汽效果易得到保证。

（2）上人屋面实用性提高，保证上人屋面的使用功能，不影响上人屋面的美观。

（3）屋面防水层渗漏隐患减少、防水效果好。

3、适用范围本工法适用于屋面防水层位于找坡层和保温层上部，防水卷材施工需要采取排汽措施，且屋面有突出屋面的电梯机房、楼梯间、设备房或排气烟道等结构的屋面排汽管道施工。

4、工艺原理所谓暗埋式排汽管是指排汽屋面的排汽管暗埋于防水层下，通过预留在出屋面的排烟道和设备房等突出屋面结构的墙体上排汽管道系统。

它利用排汽管网内压力相等，管网内外存在压力差即可排汽的原理，改变传统排汽屋面在屋面上均匀设置排汽孔的做法，将排汽口永久性隐蔽设置。

暗埋式排汽管在屋面上不留设排汽孔，减少屋面障碍物，增加屋面的实用性、美观性，克服传统排气屋面排汽孔易被碰撞受损形成渗漏的弊端，保证屋面排汽通畅，保证屋面防水效果。

5、施工工艺流程及操作要点5.1施工工艺流程施工前准备→楼梯间或排烟道等预埋排汽管→PVC塑料排汽管加工→基层上弹出排汽管位置线→找坡层、保温层施工→排汽管网敷设→找平层施工→防水层施工→出汽口细部处理。

万科城二期屋面排气道（管）施工技术交底本工程装饰工程结合设计要求进行施工，为更完善各分项工程的具体施工工序及具体工艺做法，以使整个项目各班组施工的统一性，本项目部特制定本施工技术交底,各道工序的施工质量必须严格按照施工规范及验收标准实施，本工程竣工验收、核定质量目标为：一次验收合格率100%,确保区优质结构，7＃、9＃、26＃楼确保市优质结构工程,8#、9＃、26#房争创“白玉兰杯”,各管理人员及班组长必须严格执行.本工程屋面排气道（管）施工技术交底必须从上向下严格按照本交底中的施工顺序进行施工,每道工序完成后需项目部验收合格后方能进行下道工序的施工，同时，做好每天的落手清工作。

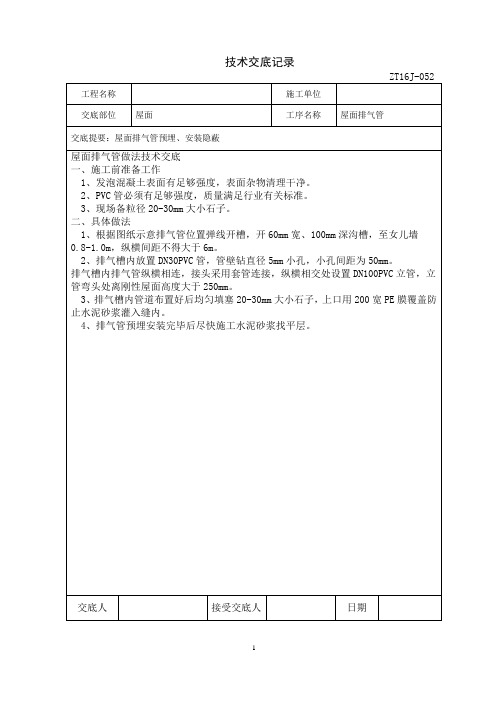

一、屋面排气道(管）施工程序及工艺要求；1、基层处理：清理楼面浮灰、杂物，进行闭水试验。

2、JS防水卷材施工：排干闭水试验用水,风干基层面，涂刷1.2厚JS防水涂料（防水卷材上翻墙面、出屋面管子400mm).3、屋面排气缝设置：为防止屋面保温层气体扩散造成屋面起鼓，排气道纵横贯通，间距不大于6米，深度为保温层厚度。

（1）排气道侧壁施工:排气道侧壁采用水泥万能砖进行砌筑,砌筑时水泥砖头缝无需抹砌筑砂浆，头缝控制在10mm,高度为保温层厚度。

排气道侧壁厚度为50m,侧壁之间宽度为50mm（砌筑时必须拉通线,确保排气道平直）。

排气道必须根据屋面坡度进行放坡，小于50mm高度部位采用细石砼进行施工.（2）排气道填充：保温层排气通道采用碎石填充，在填充碎石前预先设置排气管,排气管高处屋面完成面400mm（排气管设置是必须垂直）。

（3）保温层施工：保温层施工必须对排气道进行保护，严禁堵塞排气道，保温层施工完成后，表面浇捣40厚细石混凝土必须随浇随压光（排气道上部采用20厚水泥砂浆进行封堵）。

（4）4厚APP防水卷材：基层干燥后，清理基面浮灰、杂物。

上部施工4厚APP防水涂料卷材。

1（5）防水保护层施工：绑扎￠4钢筋网片,浇捣40厚细石混凝土保护层，随浇随压光(沿排气道设置20mm宽伸缩缝）.（6）伸缩缝封堵:留设20mm宽伸缩缝采用油膏封堵（油膏配比:油膏：水泥：细砂=1：0.2:1),20mm宽排气缝必须拉通线确保平直(油膏施工时严禁污染墙面、屋面）.交底人:交底审批人:被交底人：万科城二期项目部屋面排气道(管）施工技术交底舜元建设（集团）有限公司2014年12月17日2。

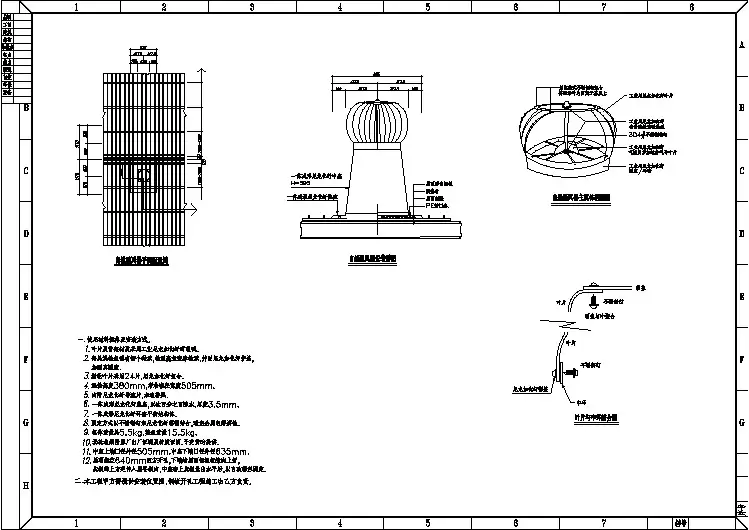

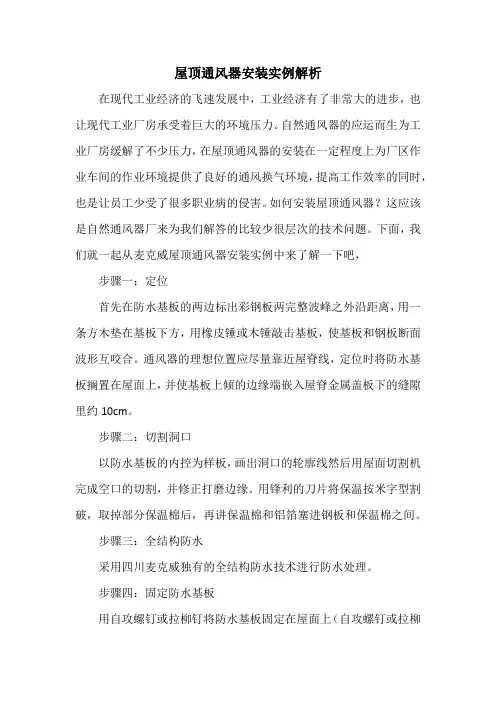

屋顶通风器安装实例解析在现代工业经济的飞速发展中，工业经济有了非常大的进步，也让现代工业厂房承受着巨大的环境压力。

自然通风器的应运而生为工业厂房缓解了不少压力，在屋顶通风器的安装在一定程度上为厂区作业车间的作业环境提供了良好的通风换气环境，提高工作效率的同时，也是让员工少受了很多职业病的侵害。

如何安装屋顶通风器？这应该是自然通风器厂来为我们解答的比较少很层次的技术问题。

下面，我们就一起从麦克威屋顶通风器安装实例中来了解一下吧，步骤一：定位首先在防水基板的两边标出彩钢板两完整波峰之外沿距离，用一条方木垫在基板下方，用橡皮锤或木锤敲击基板，使基板和钢板断面波形互咬合。

通风器的理想位置应尽量靠近屋脊线，定位时将防水基板搁置在屋面上，并使基板上倾的边缘端嵌入屋脊金属盖板下的缝隙里约10cm。

步骤二：切割洞口以防水基板的内控为样板，画出洞口的轮廓线然后用屋面切割机完成空口的切割，并修正打磨边缘。

用锋利的刀片将保温按米字型割破，取掉部分保温棉后，再讲保温棉和铝箔塞进钢板和保温棉之间。

步骤三：全结构防水采用四川麦克威独有的全结构防水技术进行防水处理。

步骤四：固定防水基板用自攻螺钉或拉柳钉将防水基板固定在屋面上（自攻螺钉或拉柳钉要求为标迪自钻螺钉和抽芯防水拉柳钉）），至少10个以上。

步骤五：安装变角管颈将变角管颈安放在基板上，转动变角管颈的可旋转部分，并同时旋转调整整个标胶管颈与基板的位置，使变角管颈的上口面基本水平。

再通过水平仪进行相向90°平角的调整，使变角管颈的上面水平。

调整完毕后用彩笔将变角管颈的上下转动部分及变角管颈与基板之间划线记号。

步骤六：固定变角管颈用至少四颗自攻螺钉，将变角管颈固定在基板上，四颗自攻螺钉要分布均匀对称。

用四片金属夹片和8颗铝拉柳钉，将变角管颈上下两转动部分固定在一起，操作时同时注意对齐原先的划线记号。

步骤七：将涡轮头固定在变角管颈上将涡轮头的四个支撑臂卡入预留的沟槽中，一定要将四个支撑臂上的预留孔和变角管颈上的四个预留孔对准（可用螺丝刀校准），再用四颗螺丝将涡轮头固定在变角管颈上。

屋面暗埋式排气管方案(全面完整版)(可以直接使用，可编辑全面完整版资料，欢迎下载）屋面暗埋式排汽管工法屋面工程防水层施工前，受各种条件和环境因素的影响，防水基层以下各层次的含水率往往过高。

在温度升高和自干燥过程中，会产生一定的水汽压力，当防水层处于密闭状态时，这种水汽压力超过防水层与基层的粘结强度时，会使防水层与基层脱离，产生鼓泡甚至破坏，从而影响防水质量和耐久性，克服此弊端的传统做法是做成排汽屋面。

排汽屋面通常在屋面找坡层、保温层内留置间距约6m左右排汽通道。

排汽道纵横贯通，在交汇处竖向留置排汽孔，待一定时间各层自然干燥后，可拆除排汽孔并将防水层封闭。

目前，更多的做法则是永久性留置，并进行了适度细部装饰。

随着屋面混凝土结构整体现浇的大量应用，建设速度的加快以及屋面使用功能的扩充，排汽屋面施工势在必行且已相当普遍，但传统做法已不太适应使用要求。

本工法在不改变排汽功能的条件下，改进传统做法，经工程实践，收到很好效果。

一、工法特点本工法具有如下几个主要特点：（1）排汽管网畅通、汇汽效果易得到保证。

（2）排汽口隐蔽美观、屋面实用性提高。

（3）屋面防水层渗漏隐患减少、防水效果好。

二、适用范围本工法适用于屋面防水层施工需要采取排汽措施，且四周设有女儿墙或有突出屋面的楼梯间、设备房排气烟道等结构的屋面排汽管道施工。

三、工艺原理所谓暗埋式排汽管是指排汽屋面的排汽管暗埋于防水层下，通过暗设在女儿墙或突出屋面结构的墙体上排汽管道系统。

它利用排汽管网内压力相等，管网内外存在压力差即可排汽的原理，改变传统排汽屋面在屋面上均匀设置排汽孔的做法，将排汽口永久性隐蔽设置。

暗埋式排汽管在屋面上不留设排汽孔，减少屋面障碍物，增加实用性、美观性，可以克服传统排气屋面排汽孔易被碰撞受损形成渗漏的弊端，保证屋面排汽通畅，保证屋面防水效果。

四、施工工艺流程及要点（一）工艺流程施工前准备墙内预埋排汽管UPVC塑料排汽管加工基层上弹出排汽管位置线找坡层、保温层施工排汽管网敷设找平层施工防水层施工出汽口细部装饰。

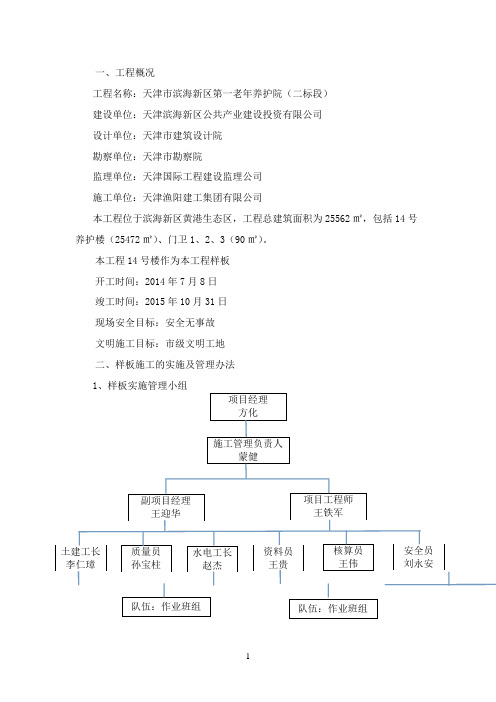

一、工程概况工程名称：天津市滨海新区第一老年养护院（二标段）建设单位：天津滨海新区公共产业建设投资有限公司设计单位：天津市建筑设计院勘察单位：天津市勘察院监理单位：天津国际工程建设监理公司施工单位：天津渔阳建工集团有限公司本工程位于滨海新区黄港生态区，工程总建筑面积为25562㎡，包括14号养护楼（25472㎡）、门卫1、2、3（90㎡）。

本工程14号楼作为本工程样板开工时间：2014年7月8日竣工时间：2015年10月31日现场安全目标：安全无事故文明施工目标：市级文明工地二、样板施工的实施及管理办法1、样板实施管理小组项目经理方化施工管理负责人蒙健副项目经理王迎华项目工程师王铁军水电工长赵杰土建工长李仁璋质量员孙宝柱资料员王贵核算员王伟安全员刘永安队伍：作业班组队伍：作业班组2、样板引路工作管理办法本着“天津渔阳建工集团有限公司”的经营理念，近几年来，本公司始终重视民心工程的质量管理，并采取了一系列措施，使民心工程质量有了显著的提高，同时也深得业主好评。

为进一步提高工程质量，增强公司的社会信誉和综合竞争力，公司决定加大对民心工程的样板管理工作，以攻克民心工程施工的各个难关，为此本工程特制定此管理办法，具体有以下几点：工作开展范围：本项目施工的主要工序。

样板管理目标：项目部施工范围内的主要工序实行样板引路制，工程竣工交付业主时，保证无返修。

3、样板引路管理要求（1）项目部对规定的每个工序样板项目，均实行两极化管理，即项目部成立的样板引路领导小组和工程处成立的样板引路工作小组，其中样板引路工作小组组长由项目经理担任，要把样板工作具体化，即分工明确，责任到人，层层落实，道道工序把关。

（2）项目工长对有关班组和人员进行样板工序技术交底，并形成书面的交底记录。

4、样板确定（1）本项目部按照天津滨海新区公共产业建设投资有限公司建设管理分公司印发的关于《建管分公司建设项目工程样板管理办法》执行。

（2）工艺按照《建管分公司建设项目工程样板管理办法》中第四条使用范围所提内容进行样板实施。

屋面排气孔施工质量要点标准化图册 1.1 暗设排气孔
一、 施工要点
位置、密封、地插面板朝向及标识。

二、 质量要求
安装牢固，排气通畅，打胶平滑。

三、 做法详图
DN20排气管自屋面埋墙引出
成品不锈钢透气孔
耐候密封胶成品不锈钢透气孔
黑体字(字高8)
不锈钢标识牌司徽
黑体字(字高12)陕建集团 XXX公司
排气孔
100
图1.1-1 暗设排气孔及标识示意图 图1.1-2 暗设排气孔剖面示意图 四、 效果图
图1.1-3 暗埋排气孔效果图
1.2 明设排气孔
一、 施工要点
排气孔布设、管根防水及密封，打胶。

二、 质量要求
排气孔应成行成线且居分格缝中心，高度一致，打胶平滑、宽窄一致。

三、 做法详图
防水层
A
195
R50
5
1
3
2
2
5
195
A
15厚石材
1:2.5水泥砂浆粘结层
DN50不锈钢管
防水层附加层
DN32UPVC排气管
φ225×0.8厚
不锈钢半球
DN38不锈钢管与
不锈钢板焊接
金属箍
A
不锈钢板加工
DN32UPVC排气管，
开孔φ5，中距10
塑料管插至保温层
底，在找平层以下
开孔φ5，中距10
R10
R8
R43
R15
R110R
38
＜
2
5
图1.2-1 明设排气孔及护墩剖面示意图四、效果图：
图1.2-2 明设排气孔及护墩效果图。

工艺排气风管制作及安装技术方案本项目酸碱废气处理系统风管采用SUS304内衬特氟龙风管,有机废气处理系统采用SUS304风管，一般废气处理系统采用镀锌螺旋风管，由加工厂进行成品风管制作并运至项目进行安装。

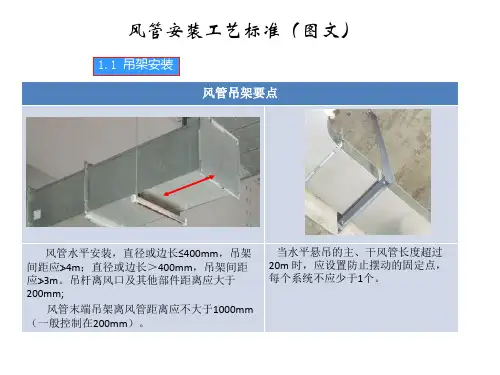

➢施工工艺1、风管连接风管法兰螺栓连接与密封垫粘贴示意图风管安装时需要把法兰密封垫的接头处放在风管的上方或侧面，如下图：2、风管安装A 吊架的选择及安装支架安装是风管系统安装的第一道工序，水平安装风管支架的间距可为3.0m，采用中间抱箍双吊形式固定在楼板下。

风管的安装标高，根据图纸设计说明，该项目排气所有均为底部标高都是从底部计算，在安装吊架时应引起注意。

对于相同管径的支、吊、托架应等距离排列，但不能将支、吊、托架设置在take off 点、阀门、检测口等部位，否则将影响系统的使用效果，应适当错开一定的距离不小于200mm 。

3、吊架的安装圆形风管的抱箍按风管直径用扁钢制作，为了便于安装，抱箍做成两半。

吊杆使用双吊杆固定。

抱箍的制作标准具体需根据风管口径的大小而定。

具体可参考下表。

采用吊架的主、干风管长度超过20m 时，应设置防止摆动的固定点，每个系统不应少于2个。

管束抱箍吊装示意：现场实际安装图片：4、管束及管束垫皮的选择根据风管口径的大小，我司会选择相应的管束规格大小，同时为避免风管表面与管束表面的摩擦，及减少震动，增加牢固性，我们会在管束与风管结合面粘贴橡胶管束垫片。

双吊抱箍形式 双吊抱箍形式5、现场卸货及材料摆放搬运注意事项 a ．产品到现场后需要人力及机械进行卸货，搬运，在此过程中要注意对产品进行保护，避免人为操作造成风管的表面及内部破损：b.风管运动指定位置后需要摆放整齐，避免杂乱。

6、安装步骤 a 、先根据风管需求表、前期的分割编号图纸对应风管标识将风管、管件按系统、区域运输到施工现场；在安装地点，先根据图纸风管的位置及标高，进行支吊架放线，将风管平放在地面上,根据管道口径大小和现场施工条件，可先在地面进行组装2-3节风管，然后再进行整体吊装。
