第一节课第一节概述变配电所直接与生产和输配电能有关的设备称为一次设备，包括：发电机、变压器、断路器隔离刀闸、母线、互感器、电抗器、移相电容器、避雷器、输配电线路等，由一次设备连接而成的系统称为一次系统．对一次电气设备进行监视测量操纵控制和起保护作用的辅助设备，称为二次设备，如：各种继电器、信号装置、测量仪表、控制开关、控制电缆、操作电源和小母线等．由二次设备连接成的回路称为二次回路或二次系统．二次系统的任务是反映一次系统的工作状态，控制一次系统，并在一次系统发生事故时，能使事故部分退出工作．二次系统中的设备都是低压和弱电设备，数量较多，线路连接复杂．二次系统按二次设备的用途来分，可分为继电保护二次回路，自动装置二次回路，控制系统二次回路，测量仪表二次回路，信号装置二次回路和直流操作电源二次回路等．完整的表明二次回路，需要二次回路接线图和展开图等．第二节原理接线图原理接线图是将继电器及各种电器以集合整体的形式表示，用直线画出它们的相互联系，因而清楚形象的表明了继电保护信号系统和操作控制等的接线和动作原理．在原理图中各开关电器和继电器触点都是按照它们的正常状态表示的，即开关电器在断开位置而继电器线圈没有电流的状态．2.2.1 原理接线图的特点原理接线图的特点是一二次回路画在一起，对所有设备具有一个完整的概念．阅读这种接线图的要点是从一次接线看电流的电源；从电流互感器的二次侧看，故障电流出现后继电器的动作顺序，直到使断路器动作及发出信号．第三节展开接线图展开接线图的特点是将交流回路和直流回路分开表示，交流回路又分为电流回路和电压回路；直流回路分为操作回路与信号回路等．第四节安装接线图由于二次设备布置分散，需要用控制电缆将它们连接起来，所以安装时需要安装接线图．安装接线图包括盘面布置图，盘背面接线图和端子排图．第五节继电保护2.5.1 电气设备的故障电气设备在运行中，由于外力的破坏，内部绝缘击穿以及误操作等原因，可能造成电气设备故障或异常工作状态．电气设备故障最多见的是短路，其中包括三相短路两相短路大电流接地系统的单相接地短路及电气设备内部线圈的匝间短路．电气设备短路故障所引起的后果是多方面的，主要有：①发生短路故障时，产生一个很大的短路电流，引起强电弧或导电回路的严重过热，可能烧坏电气设备；②发生短路时，通过故障设备的短路电流会产生一个很大的电动力，使电气设备遭受机械力破坏；③发生短路故障时，电力系统电压急剧下降，使用户正常生产电源遭到破坏，还会造成设备停电停产；④发生严重短路故障时，若处理不当，会破坏电力系统的稳定运行，使并网发电厂解裂，甚至造成整个电力系统瓦解．给国民经济造成巨大损失．短路电流的计算在三相交流系统中可能发生的短路故障主要有三相短路、两相短路和单相短路，通常，三相短路电流最大。

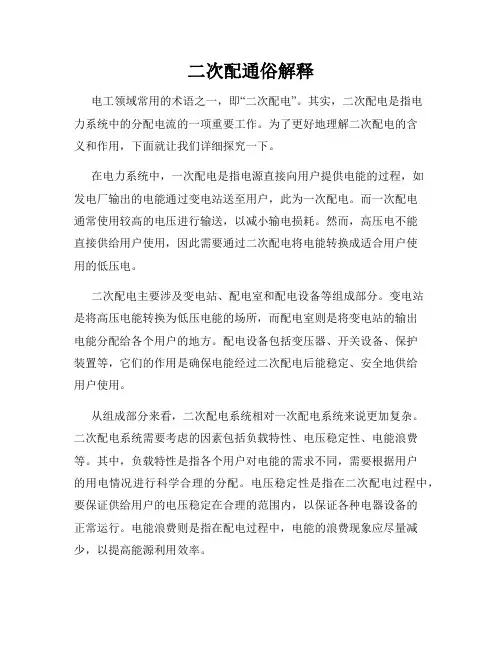

二次配通俗解释电工领域常用的术语之一，即“二次配电”。
其实，二次配电是指电力系统中的分配电流的一项重要工作。
为了更好地理解二次配电的含义和作用，下面就让我们详细探究一下。
在电力系统中，一次配电是指电源直接向用户提供电能的过程，如发电厂输出的电能通过变电站送至用户，此为一次配电。
而一次配电通常使用较高的电压进行输送，以减小输电损耗。
然而，高压电不能直接供给用户使用，因此需要通过二次配电将电能转换成适合用户使用的低压电。
二次配电主要涉及变电站、配电室和配电设备等组成部分。
变电站是将高压电能转换为低压电能的场所，而配电室则是将变电站的输出电能分配给各个用户的地方。
配电设备包括变压器、开关设备、保护装置等，它们的作用是确保电能经过二次配电后能稳定、安全地供给用户使用。
从组成部分来看，二次配电系统相对一次配电系统来说更加复杂。
二次配电系统需要考虑的因素包括负载特性、电压稳定性、电能浪费等。
其中，负载特性是指各个用户对电能的需求不同，需要根据用户的用电情况进行科学合理的分配。
电压稳定性是指在二次配电过程中，要保证供给用户的电压稳定在合理的范围内，以保证各种电器设备的正常运行。
电能浪费则是指在配电过程中，电能的浪费现象应尽量减少，以提高能源利用效率。
二次配电系统在实际应用中有着广泛的应用。
无论是城市的住宅小区、商业区还是工业园区，都需要通过二次配电系统来供给电能。
二次配电系统不仅需要满足电能的需求，还要保证供电的可靠性和安全性。
因此，在设计二次配电系统时，电力工程师需要充分考虑各种因素，并合理规划和配置电力设备。
总之，二次配电是电力系统中不可或缺的一环，它将高压电能转换为低压电能，以供给用户使用。
它需要经过变电站、配电室和配电设备等组成部分来实现，同时需要考虑负载特性、电压稳定性和电能浪费等因素。
二次配电系统对于保证电能的供给可靠性和安全性至关重要，因此在建设和维护二次配电系统时要充分考虑各种因素，以确保用户正常用电的需求得到满足。

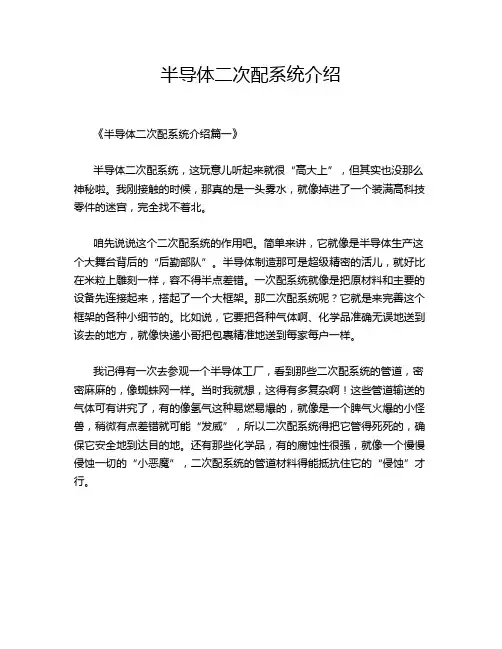

半导体二次配系统介绍《半导体二次配系统介绍篇一》半导体二次配系统，这玩意儿听起来就很“高大上”，但其实也没那么神秘啦。
我刚接触的时候，那真的是一头雾水，就像掉进了一个装满高科技零件的迷宫，完全找不着北。
咱先说说这个二次配系统的作用吧。
简单来讲，它就像是半导体生产这个大舞台背后的“后勤部队”。
半导体制造那可是超级精密的活儿，就好比在米粒上雕刻一样，容不得半点差错。
一次配系统就像是把原材料和主要的设备先连接起来，搭起了一个大框架。
那二次配系统呢？它就是来完善这个框架的各种小细节的。
比如说，它要把各种气体啊、化学品准确无误地送到该去的地方，就像快递小哥把包裹精准地送到每家每户一样。
我记得有一次去参观一个半导体工厂，看到那些二次配系统的管道，密密麻麻的，像蜘蛛网一样。
当时我就想，这得有多复杂啊！这些管道输送的气体可有讲究了，有的像氢气这种易燃易爆的，就像是一个脾气火爆的小怪兽，稍微有点差错就可能“发威”，所以二次配系统得把它管得死死的，确保它安全地到达目的地。
还有那些化学品，有的腐蚀性很强，就像一个慢慢侵蚀一切的“小恶魔”，二次配系统的管道材料得能抵抗住它的“侵蚀”才行。
也许有人会说，二次配系统不就是些管道和连接装置嘛，有那么重要吗？嘿，这可就大错特错了。
要是没有二次配系统，那些昂贵的半导体制造设备就像是没了粮草的士兵，根本没法正常工作。
你想啊，设备都“饿肚子”了，还怎么生产出那些高科技的半导体芯片呢？这就好比你要做饭，没有燃气或者水，那你只能干瞪眼。
从技术层面来说，二次配系统的设计也是很有挑战性的。
它得考虑到流量的控制，就像控制水龙头流水的大小一样。
流量太大了，可能会把设备给“撑坏”；流量太小了，又达不到生产的要求。
而且不同的生产环节对气体和化学品的纯度要求也不一样，这就像是不同的人对食物的口味要求不同一样。
二次配系统就得像个超级大厨，能根据需求调整“菜肴”的“口味”。
这中间的技术难度啊，可能只有那些真正搞这个的工程师才能深刻体会到。

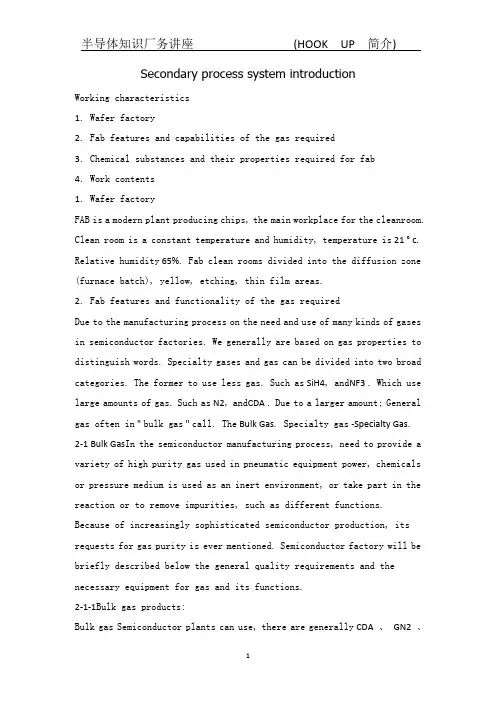

Secondary process system introductionWorking characteristics1. Wafer factory2. Fab features and capabilities of the gas required3. Chemical substances and their properties required for fab4. Work contents1. Wafer factoryFAB is a modern plant producing chips, the main workplace for the cleanroom. Clean room is a constant temperature and humidity, temperature is 21 ° c. Relative humidity 65%. Fab clean rooms divided into the diffusion zone (furnace batch), yellow, etching, thin film areas.2. Fab features and functionality of the gas requiredDue to the manufacturing process on the need and use of many kinds of gases in semiconductor factories. We generally are based on gas properties to distinguish words. Specialty gases and gas can be divided into two broad categories. The former to use less gas. Such as SiH4, and NF3 . Which use large amounts of gas. Such as N2, and CDA . Due to a larger amount; General gas often in " bulk gas " call. The Bulk Gas. Specialty gas -Specialty Gas.2-1 Bulk Gas In the semiconductor manufacturing process, need to provide a variety of high purity gas used in pneumatic equipment power, chemicals or pressure medium is used as an inert environment, or take part in the reaction or to remove impurities, such as different functions.Because of increasingly sophisticated semiconductor production, its requests for gas purity is ever mentioned. Semiconductor factory will be briefly described below the general quality requirements and the necessary equipment for gas and its functions.2-1-1Bulk gas products:Bulk gas Semiconductor plants can use, there are generally CDA 、GN2 、PN2 、PAr 、PO2 、PH2 、PHe 7 Species.2-1-2 Bulk gas manufacturing:<1> CDA/ICA(Clean Dry Air)Clean, dry air.CDA Sources taken from the air compressed by compressor dehumidifier, then by a filter or activated carbon adsorption to remove dust and hydrocarbons to supply the clean room CDA/ZCD 。
