1引言通信系统改造是高铁提速工程的重要内容,涉及高铁提速后的通信质量,代表着高铁建设的综合水平。
在通信改造施工中,会存在诸多问题,尤其是在现有系统、周边系统与新建系统的衔接上,如果设计、组织管理不当,或者相关单位配合不好,则会增加施工过程中的不确定性因素,影响高铁系统的运行安全和稳定。
且面对复杂的外部条件,必须加强技术措施控制,尽可能降低人为因素产生的干扰。
2工程概况既有贵阳至广州铁路是西南地区通达华南沿海地区的重要区际铁路通道,跨黔、桂、粤三省区,由位于贵州省贵阳市的贵阳北站引出,经龙里,穿斗篷山至都匀,而后由三都沿都柳江经榕江、从江进入广西壮族自治区,跨融江和焦柳铁路,经柳州市三江,穿天平山隧道,经桂林后跨漓江,继续经恭城、钟山、贺州进入广东省境内,再经怀集,跨北江,经肇庆、三水、佛山进入广州枢纽广州南站。
线路长度856.899km ,运营长度866.758km 。
在龙里北至三水南段提速改造工程中,龙里北至肇庆东维持既有平纵断面、轨道超高、隧道净空面积等不变,提速至300km/h (局部限速),肇庆东至三水南提速至250km/h ,其余地段维持既有。
3高铁提速通信改造施工要点分析3.1相关工程配合改造需求本线引入各枢纽(贵阳枢纽、桂林枢纽、广州枢纽),利用局干既有光传送网(OTN 环)既有传输设备,提供至调度中心(成都、南宁、广州)的传输通道。
本工程利用旧数据网核心路由器、综合视频监控系统区域中心、既有局干OTN 、隧道防灾救援应急电话中心、网络安全系统、电源及环境监控系统等中心设备,根据本工程需求扩容,需要运营维护单位配合实施。
本工程部分车站利用既有通信机房,部分车站、区间节点根据【作者简介】许智勇（1981~），男，河北平山人，工程师，从事通信工程研究。
高铁提速通信改造施工要点分析Analysis on Key Points of High-Speed Railway Communication Reconstruction许智勇（中国铁建电气化局集团有限公司，北京100043）XU Zhi-yong(China Railway Construction Electrification Bureau Group Co.Ltd.,Beijing 100043,China)【摘要】高铁提速不仅是简单的列车运行速度提高，更重要的是整体服务水平的提升。

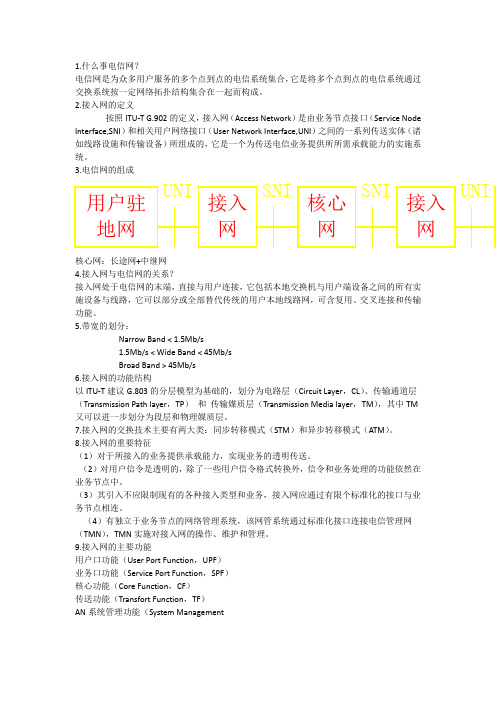

1.什么事电信网？电信网是为众多用户服务的多个点到点的电信系统集合，它是将多个点到点的电信系统通过交换系统按一定网络拓扑结构集合在一起而构成。
2.接入网的定义按照ITU-T G.902的定义，接入网（Access Network）是由业务节点接口（Service Node Interface,SNI）和相关用户网络接口（User Network Interface,UNI）之间的一系列传送实体（诸如线路设施和传输设备）所组成的，它是一个为传送电信业务提供所所需承载能力的实施系统。
3.电信网的组成核心网：长途网+中继网4.接入网与电信网的关系？接入网处于电信网的末端，直接与用户连接，它包括本地交换机与用户端设备之间的所有实施设备与线路，它可以部分或全部替代传统的用户本地线路网，可含复用、交叉连接和传输功能。
5.带宽的划分：Narrow Band < 1.5Mb/s1.5Mb/s < Wide Band < 45Mb/sBroad Band > 45Mb/s6.接入网的功能结构以ITU-T建议G.803的分层模型为基础的，划分为电路层（Circuit Layer，CL）、传输通道层（Transmission Path layer，TP）和传输媒质层（Transmission Media layer，TM），其中TM 又可以进一步划分为段层和物理媒质层。
7.接入网的交换技术主要有两大类：同步转移模式（STM）和异步转移模式（ATM）。
8.接入网的重要特征（1）对于所接入的业务提供承载能力，实现业务的透明传送。
（2）对用户信令是透明的，除了一些用户信令格式转换外，信令和业务处理的功能依然在业务节点中。
（3）其引入不应限制现有的各种接入类型和业务，接入网应通过有限个标准化的接口与业务节点相连。
（4）有独立于业务节点的网络管理系统，该网管系统通过标准化接口连接电信管理网（TMN），TMN实施对接入网的操作、维护和管理。
通信、信息技术在大准铁路的应用作者：雷振江来源：《中国科技博览》2013年第33期摘要：随着铁路的快速发展与铁路信息化建设的不断推进，通信、信息技术越来越多的被应用于运输组织与日常事务的管理中，通信、信息技术的巨大进步为铁路实现跨越式发展提供了广阔的平台与全新的运营模式。
专用铁路作为铁路系统的重要组成部分，在自身不断发展的过程中，为保持与国家铁路的顺利接轨，大力提高运输效率，实现现代化的运营管理，同样大量的采用了先进的通信、信息技术并保持了良好的发展趋势。
关键词：通信、信息技术；光传送网络（OTN）；LTE-R；发展趋势中图分类号：U284.93铁路通信、信息技术是开展铁路运输组织、生产指挥的重要支柱。
通信、信息技术的飞速发展，不仅为铁路的现代化建设提供了广阔的发展平台，同时也为铁路的跨越式发展提供了有力的技术支撑和保障，是铁路现代化建设的基础和关键。
神华集团重要运输干线之一的大准铁路公司，在建设初期，就采用了国内较为先进的光通信技术建成了具备语音、数据和电话交换等功能的通信网，满足了公司运输组织、生产指挥的需求。
在公司迅速发展的背景下，通信、信息业务的需求也大量增加，通信网经过近年来的升级和扩容改造后，满足了公司近年来通信业务的使用需求。
随着公司全面开始信息化建设的进程，各业务部门、职能部门在运输组织、生产管理等方面陆续采用和应用了基于信息技术的信息系统。
一、大准铁路通信网、信息技术应用现状1、传输网大准铁路主干传输网采用基于SDH技术的2.5Gbit/s 光传输通道，并利用两条不同敷设方式的光缆，构建了具有自愈保护功能的环形传输网络，为公司提供通信与信息业务的资源需求。
2、专用通信网大准铁路专用通信网采用佳讯飞鸿98数字调度设备，通过传输网提供的传输通道，形成了以薛家湾为中心、全线30个正线车站首尾相接的环形专用通信网，为调度中心和各站以及各站站内行车组织提供了所需的各种通信业务。
3、电话交换与接入网系统大准铁路的电话交换系统采用传统的数字程控交换机与融合了2/4线音频通道、共线电话、自动电话等多种业务功能的铁路专用接入网系统，为全线提供自动电话业务及部分特殊业务的传输通道。
电话交换与接入网系统（本站原创）作者：韩林 2007年10月30日一．通讯网络系统的组成程控用户交换机系统IS-PBXVSAT卫星通讯系统RSU远端哟高呼用户模块局光纤接入系统铜缆接入系统微蜂窝无线通讯系统会议电视系统HFC有线电视系统（CATV，宽带接入）广播大屏幕显示二．与公用网接口采用的手段1．接口手段（1）RSTN 公用普通电话网（2）N-ISDN 窄带综合业务数字网（3）B-ISDN 宽带综合业务数字网（暂未开放？）（4）DDN（5）分组交换（6）帧中继（7）以太网2．采用光纤传输系统为主3．接口的选用方式应与需求、资金等一致三．通讯网络系统设计原则1．通讯网的地位（位于小区、大厦中）2．与电信网、有线电视网、计算机局域网、小区信息网络系统的有机结合3．丛政策法规、技术方案、满足需求、经济效益、工程投资考虑4．选择成熟产品5．加强维护管理6．开拓业务产生新的起点四．通讯业务的组成1．电路交换（信息的实时交换，用户间建立了通路的交换）（1）固定电话：长话，市话，特服，智能（16种普通业务和18种ISDN业务）（2）移动电话：800MHz 模拟（已经退出）900MHz 数字GSM 1800MHz CDMA 第三代移动通讯技术（如CDMA2000, TD-SCDMA）（3）N-ISDN（4）拨号上网2．数据交换（数据包的交换）（1）DDN:专线，电路复用（根据用户需求可提供不同带宽nK-nM(2)分组交换PSPDN X.25 (符合X。
25协议)。
需进行纠错与流控（对数据包进行判断），为存储转发网络（3）帧中继无纠错无流控――基于光纤3．信元交换B-ISDN（ATM交换机）异步传输模式，支持宽带图像业务4．IP业务Ip电话，网关，可以把电话、传真通过打包的方式传送，在用户端通过交换设备，在局和局端通过数据网络五．电话交换系统的实现方式（地位）1．中继方式即我们所建立的电话交换西年个与公用电话交换系统的连接方式（反映一种接口方式）（1）全自动DOD1+DID 中继方式（不需要话务员转接）（支局入网），呼出听一次拨号音（2）DOD2+DID 中继方式，用户呼出听2次拨号音，第一次拨号音由PABX送至用户，第二次拨号音由电话局送出（如播“0”，播“9”，占有了电话局中继线），呼入直接呼入（3）单向中继DOD2+BID 呼入通过话务员转接，出入中继线路分开（4）双。
表示出入占有同一条中继线路（1），（3）在工程中比较常用六．基本话务数据（电路数量）1．非ISDN用户线（普通用户话务量）0．05－0.10Er/每用户（双向话务量）一般选取0.06~0.08教合适0.10~0.15 Er/每用户接通率不太高的网络中继线一般取0.6~0.7 Er（时溪）/每线2．ISDN数字用户线2B+D （为普通的2－3倍）每个B通道0。
05～0。
20Er/线每个D通道0。
05～0。
20Er/线中继线取0。
7 Er/线3．话务量的计算方法500门交换局以下可以参照下面图表（待录入）4．传输损耗分配（支持的传输距离）见下图：七．电话网接入的设备和终端1．普通电话话机类：各种话机，传真机（3类以下），PABX，投币机，磁卡机2．ISDN用户（1）数据与电话终端（2）三类，四类传真（3）符合X.25的终端（4）可视电话（5）终端适配器TA,V24(RS232),V35等接口协议（6）数字多功能电话机（7）多媒体终端（集合语音。
数据。
图像一体的设备）八．电话接口的种类S/T接口:数字信号接口。
NT1(Network Termination 1,第一类网络终端)：NT1处理物理层的功能,它可以被视为传输线路和用户之间的桥梁。
NT1设备在欧洲和我国都由局端（电信局）提供,在美国则由用户自行提供。
U接口:U接口就是U参考点定义的接口，用于连接本地环路，就是到电话局的那对实线，采用RJ11接口，使用RJ11头的中间两芯，且无极性。
ISDN的电话局本地环路实线电压比较高，大约96V，注意避免短接或裸手接触1．用户测（1）V接口V51、V52、V53不同V接口带宽不同（2）Z接口普通电话机的二线接口（模拟）（3）U接口ISDN的二线制接口2．中继侧（1）A接口8M 二次群数字复用器，PCM一次群复用器（音频）2M 2兆的口（2）B接口8M 二次群数字复用，PCM2次群复用器（音频）（3）C接口音频（比如载波系统在音频范围内局和局所连接的一种宽带）九．交换机信令的要求信令：机器与机器间，交换设备与交换设备间所沟通的一种途径1．对电话网的信令要求（待录入）（1）随路信号（中国NOI信令）（2）线路信号（3）记发器信号（4）公路信号（5）其他信号十．ISDN的PABX（即ISPBX）1.ISDN的特点（1）．有2种接口（以64Kbits为基准）每个B通道＝64Kbits 每个D通道＝16Kbits （1）2B+D (BRA)总带宽为144Kbits 基本速率的传输接口（2）30B+D （PRA）总带宽2,Mbits（基群通道）B通道传输信息使用，用于传输话音、数据等D通道传输信号（传输信令），除了传输数据的信令还可以支持低速数据应用（2）.一条ISDN用户线连8个终端，最多3个终端同时工作（3）承载10几种业务（4）通信质量高，利用原有电话线2.ISPBX的要求与地位（1）处于NT2位置（NT2指符合2类网络终端设备）（2）容量分为3档ISPBX不易大于2000线小低于250线中250－1000线大容量1000－2000线（3）全部是DID方式（呼入呼出都全自动）（4）与公网统一编号（5）配合网管，操作站维护（6）所处的地位a.处于NT2位置b．NT1的地位（交换局设备线路的终端设备）通过U接口连到NT1适配器，然后将U接口变为T接口ISDN标准终端TA终端适配器NT1网络终端1NT2网络终端2LA线路终端TE（终端包括TE1，TE2,，LA）下图为窄带ISDN(ZB+D)NT1用户网络接口设备在网络中的位置网络接口设备NT1通过2线U接口至交换局NT1通过S/T接口接入TE1或TA，也可将NT1与ISDN终端集成NT2可以为PBX，LAN等设备应用与中小企业与公司TA可将非ISDN终端连至NT1，TA最多可接8个用户设备，连接至TA的电话机注重ISDN综合布线设计应用（不同接口方式占有的线对不同）ISPBX交换机接口示意十一. 交换机选型原则，安装工艺要求（待录入）第二部分电话接入网一．接入网定义从交换局到用户终端所有传输介质与设备在内加上接入网管理部分（Q3）的内容的系统二．分类1．铜缆接入（XDSL）2．光纤接入（有源OAN,，无源PON3．无线接入（1）无绳和微蜂窝（与GSM相近，频点功率不同，如小灵通的应用）（2）VSAT卫星（3）一点多址（微波技术）三．铜缆接入技术1．数字线对增容技术（待录入）基于U接口无V5接口，传输容量小，无宽带业务，有一对铜线0＋2，0＋4。
0＋8设备接法1．HDSL技术（对称数字用线）（高比特数字用线）即在1－3对双绞线上进行2M信号传输，采用HDSL可以利用原有电话线下图为其应用示意图：（待录入）2．ADSL下行最高8Mbit/s (指交换局到用户)上行640Kbits（用户到交换局）传输距离2－5KM四．光纤接入网FTTCFTTBFTTOFTTH利用光复用技术光纤接入业务示意图附录ISDN简介为便于大家对上述内容理解，下面对ISDN做简单的介绍，2部分内容无先后顺序，也可以先阅读附录。
概述ISDN（Integrated Services Digital Network）既综合业务数字网，它由电话综合数字网（IDN）发展而来。
ISDN是数字交换和数字传输的结合，它以迅速、准确、经济、有效的方式提供目前各种通信网络中现有的业务，而且将通信和数据处理结合起来，开创了很多前所未有的新业务。
ISDN是一个全数字的网络，也就是说，不论原始信号是话音、文字、数据还是图象只要可以转换成数字信号，都能在ISDN网络中进行传输。
在传统的电话网络中，实现了网络内部的数字化，但在用户到电话局之间仍采用模拟传输，很容易由于沿途噪声的积累引起失真。
而对于ISDN来说，实现了用户线的数字化，提供端到端的数字连接，传输质量大大提高。
由于ISDN实现了端到端的数字连接，它可以支持包括话音、数据、图象等各种业务。
随着电子通信在全球不断扩大，我们许多人需要和不同地区的用户交换信息。
而现在人们对通信的要求已经不仅是简单的声音交换，还需要共享各种格式的不同信息。
例如，有些人需要高速数据和文件传输；有些人可能需要多媒体和会议电视；有些人则希望能访问中央数据库。
ISDN的业务覆盖了现有通信网的全部业务，例如传真、电话、可视图文、监视、电子邮件、可视电话、会议电视等，可以满足不同用户的需要。
ISDN还有一个基本特性是向用户提供了标准的入网接口。
用户可以随意地将不同业务类型的终端结合起来，连接到同一接口上，并且可以随时改变终端类型。
ISDN主要有两种类型：基本速率（BRI）和基群速率（PRI）。
电信局向普通用户提供的均为BRI接口，采用原有的双绞线，速率可达144Kb/s。
BRIISDN可在一对双绞线上提供两个B通道（每个64K）和一个D通道（16K），D通道用于传输信令，B通道则用于传输话音、数据等。
一路电话只占用一个B通道，因此，在同时进行多种业务或对话。
PRI接口速率为2.048Mb/s,用于需要传输大量数据的应用，如PBX，LAN互联等。
ISDN的设备分为网络终端（NT1）、终端适配器（TA）和ISDN卡三种设备。
1．ISDN网络终端(NT1或NT1 PLUS)，这是用户传输线路的终端装置。
它是实现在普通电话线上进行数字信号转送和接受的关键设备。
该设备安装于用户处，是实现N-ISDN功能的必备硬件。
网络终端分为基本速率网络终端（NT1）和一次群速率网络终端（NT2）两种。
根据国际电联的规定，一条ISDN 用户线路应该能够同时连接８个终端设备，而一般NT1只提供两个S/T接口。
在需要接入更多的终端设备时，可以采用扩展的连接端口NT1提供了U接口和S/T接口间物理层的转换功能，使ISDN用户可以在现有的电话线上通过NT1提供的接口，直接接入标准ISDN设备。
NT1向用户提供2B+D两线双向传输能力，它能以点对点的方式支持最多8个终端设备接入，可使多个ISDN用户终端设备合用一个D 信道。
NT1 PLUS 是ISDN一类网络终端增强型，与NT1的最大区别在于：NT1 PLUS可以直接接驳普通模拟电话机；而NT1必须接驳数字电话机。
NT2主要提供30B+D的四线双向传输能力，定时完成网络的维护功能，常应用于ISDN小交换机。
