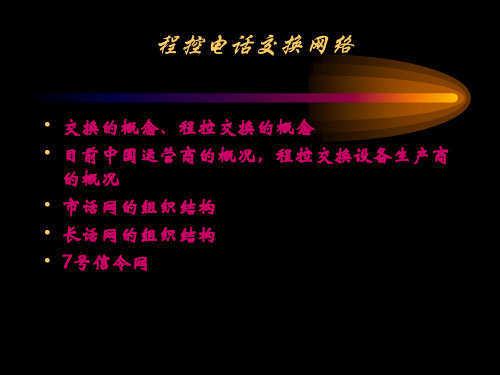

程控电话交换网及其原理

程控交换机原理
程控交换机是一种通过计算机程序控制呼叫路由和数据交换的电话交换机。

它的工作原理是将传入的电话信号或数据分解成数字格式，并根据预设的路由表和算法，选择最佳的通信路径将数据传递到目标地址。

程控交换机的核心部分是控制器，它负责处理信号转换、路由选择和呼叫控制等功能。

控制器通过与计算机程序交互，根据来电号码或数据包的目标地址，在预设的路由表中查找最佳路径，并将信号转发到相应的线路上。

为了实现高效的呼叫路由和交换，程控交换机通常采用了多路复用技术。

它将多个信号或数据流通过时间分割、频分多路复用等方法，合并到同一条物理线路上进行传输。

这样可以充分利用有限的物理资源，提高通信线路的利用率。

另外，程控交换机还可以提供各种增值业务功能，如呼叫转移、语音信箱、寻呼等。

这些功能通过计算机程序控制，使用户能够方便地进行呼叫转接、留言等操作，提升了通信的灵活性和便捷性。

总之，程控交换机通过计算机程序控制信号的路由和交换，提供了高效、灵活的电话通信服务。

它的工作原理是将传入的信号转换成数字格式，并根据预设的路由表选择最佳的通信路径进行传输。

同时，它还可以提供各种增值业务功能，丰富了通信的应用场景。

一、程控交换概述：1、电话交换的基本原理语音信号数字化过程；PCM时分多路通信系统的基本原理；PCM30／32路的帧结构；主要的交换方式。

*PCM的含义是脉冲编码调制。

*语音信号的数字化要经过抽样、量化和编码三个步骤。

*抽样是将时间上连续的模拟信号变为时间上离散的抽样值。

抽样频率取值8000Hz，即抽样周期为125μs。

*话音信号的PCM编码传输速率=8000Hz/s×8=64kb/s；64kb/s是程控数字交换机中基本的交换单位。

*常用的复用方式：频分复用、时分复用。

*国际上一般有两种PCM制式，PCM24及PCM30/32系统。

*每个PCM系统有32个时隙；32个信道称为一帧；一个时隙为8位码组。

*每帧的第一时隙(TS0)为一个帧同步时隙，用来传送帧同步；时隙16(TSl6)用于传送各话路的标志信号码与复帧同步码。

*现代通讯网中采用的交换方式主要有电路交换、分组交换、ATM交换和IP交换。

*电话交换一般采用电路交换方式，电路交换属于电路资源预分配系统。

*分组交换是数据通信的一种交换方式，利用存储—转发的方式进行交换；分组交换中普遍采用逐段反馈重发措施，以保证数据传送是无差错的。

*ATM即异步传送模式；其特征是传输、复用和交换都是以信元为基本单位进行的。

2、交换机的基本结构交换机的基本组成；用户模块的组成、功能；数字用户电路的基本功能；中继器基本功能；信令设备的主要功能及作用。

*交换机的硬件系统由用户电路、中继器、交换网络、信令设备和控制系统这几部分组成。

*模拟用户电路提供数字交换机和模拟话机之间的接口电路；要求具有馈电、过压保护、振铃、监视、编译码、混合电路、测试七种基本功能。

*数字用户电路再程控交换机中主要采用ISDN定义的2B+D基本接口BRA，通过此接口能够全双工地传送数字信号：其中B是64kb／s速率的语音信道，D信道是一个16kb／s速率的信令信道。

*数字用户电路应具有码型变换、回波相消、均衡、扰码和去扰码等基本功能。

程控交换机的基本原理及应用一、程控交换机的概述程控交换机是一种用于电话通信的核心设备，它通过程序控制完成通信连接的建立与释放，实现电话呼叫的自动化处理。

程控交换机具有高容量、高稳定性和灵活的功能特点，被广泛应用于固定电话、移动电话和互联网电话等通信领域。

二、程控交换机的工作原理程控交换机采用数字信号进行通信，并通过集中控制设备进行程序控制。

其工作原理分为信号处理、通路选择和呼叫处理三个主要步骤。

2.1 信号处理实现信号的数字化是程控交换机的基本要求。

在信号处理中，模拟信号首先通过采样和量化转换为数字信号，然后经过编码来表示信号的数值，最后通过调制将其转换为可传输的数字信号。

2.2 通路选择通路选择是程控交换机完成通话连接的重要步骤。

通路选择之前，交换机需要根据呼叫请求的信息进行呼叫处理并为其分配可用的通路资源。

通路选择则通过查找路由表和进行寻址来确定呼叫的路由路径。

2.3 呼叫处理呼叫处理是程控交换机的核心功能之一。

在呼叫处理中，交换机根据呼叫请求的信息进行呼叫转接、寻址和通话连接的建立。

同时，交换机需要实时监控通话状态，并对异常情况进行处理和控制。

三、程控交换机的应用领域程控交换机由于其高效、可靠的通信能力，被广泛应用于不同领域的通信系统中。

3.1 固定电话系统在固定电话系统中，程控交换机作为核心设备，通过实现电话连接和呼叫处理功能，支持用户之间的语音通信。

此外，程控交换机还可以提供增值业务，如电话会议、呼叫转接和呼叫等待等功能。

3.2 移动电话系统在移动电话系统中，程控交换机用于处理移动电话之间的通话呼叫。

通过与基站控制器和业务支撑系统的配合，程控交换机可以实现移动电话用户之间的语音通信、短信服务和数据传输等功能。

3.3 互联网电话系统互联网电话系统是基于互联网协议进行语音通信的一种通信方式。

程控交换机在互联网电话系统中扮演着关键的角色，通过将模拟信号转换为数字信号，并进行音频编解码和数据传输，实现了互联网电话之间的语音通信。

程控电话交换机的构成和原理什么时程控电话交换机？程控电话交换机是指利⽤电⼦计算机来控制的电话交换机。

下⾯我们通过了解程控电话交换机的构成和⼯作原理来更清楚地认识它。

程控电话交换机系统由硬件和软件两部分组成，它的硬件结构可分为话路系统和中央控制系统两个部分，⽽整个程控电话交换机系统的控制软件都是存放在控制系统的存储器中。

我们先来看⼀下程控电话交换机的话路系统。

话路系统包括交换⽹络和外围电路，交换⽹络为话⾳数据信号提供接续通路的交换⽹络由综合应⽤T接线器和S接线器的模块构成，外围电路包括⽤户电路、中继器、扫描器、⽹络驱动器和话路设备接⼝等单元。

⽤户电路是交换⽹络和⽤户线间的接⼝电路，具有通常简称为BORSCHT 功能的七种功能。

BORSCHT是七种功能名称的第⼀个英⽂字母的集合，即馈电(B)、过压保护(O)、振铃(R)、监视(S)、单路编译码器(C)、混合电路(H)、测试(T)。

⽤户电路⼀⽅⾯实现话⾳模拟信号和数字信号的变换，另⼀⽅⾯把⽤户线上的其它信号，如铃流等，和交换⽹络隔离开来，以保护交换⽹络。

⽤户电路可⽤专⽤集成电路实现。

中继器是交换⽹络和中继线间的接⼝电路。

所谓中继线是该系统与其他系统或远距离传输设备的连接线。

中继器有出局中继和⼊局中继之分。

中继器除具有⽤户电路的功能外，还具有指定信号形式和中继线⼯作⽅向以及为计费提供反极信号等功能。

扫描器是⽤来收集⽤户信息的。

⽤户状态(包括中继线状态)的变化通过扫描器可送到控制部分。

⽹络驱动器在中央处理系统的控制下，驱动交换⽹络建⽴或释放通路。

话路设备接⼝，⼜称信号接收分配器，统⼀协调信号的接收、传送和分配。

接下来我们来了解中央控制系统。

所谓中央控制系统，它是由中央处理机(CPU)、存储器(内存储器)和输⼊输出系统三部份组成，其主要功能包括呼叫处理和交换机管理、监测与维护两个⽅⾯。

中央处理机(CPU)可以是⼀般数字计算机的中央处理器芯⽚，也可以是交换系统专⽤芯⽚。

程控交换机原理一种特殊用途的用户交换机。

它有若干电话机共用外线，适用于机关、团体、中小企业等单位，也可以用于住宅和秘书电话。

集团电话交换机不需要专职的话务员和维护人员，每部都可以通过指示灯了解整个系统的工作情况。

当外线呼入时，可由任意一部话机应答，并可以转给所需的被叫。

任何一部话机要呼外线时，只要按下代表空闲外线的相应键，即可拨号呼叫外线。

有的集团电话还具有会议电话、缩位拨号、热线服务、群呼、广播、遇忙回呼、呼叫转移、呼出限制、呼叫等待、内线保密、外线保密、停电自动转移等各种功能。

程控电话交换机系统概述程控数字交换机（PABX）实质上是一部由计算机软件控制的数字通信交换机，按用途可分为市话、长话和用户交换机。

交换机在硬件上采用全模块化结构，提供高集成度、高可靠性、高功能、低成本的硬件的产品。

软件上采用高级语言，具有多种为数据交换和连接而设计的系统软件，功能强大。

系统功能提供IP电话服务功能具体包括IP加发、IP权限、IP计费和IP组网IP加发功能：用户根据实际使用情况，系统可实现自动加发出局号和运营运商接入号。

IP 权限：系统设置有IP国际1、国际2、国内1、国内2四个IP权限。

IP计费：系统提供灵活的IP计费功能，根据当前的IP资费标准和计费方式，可灵活设置IP电话费率、折价方式、是否收市话费及何种类别的市话费。

IP组网：利用IP电话实现网程控电话交换机系统特点白天服务、晚上服务功能提供日服/夜服功能，利用该功能可实现白天由话务员转接，夜里可直接拨分机号。

免拍叉转接利用该功能可实现外线直接被叫分机号码，使操作更方便。

具有Caller Id 主叫显示功能在被叫话机上显示主叫号码（包括外线和分机号码），可设置全部或部分分机来电显示功能。

随着业务量日益增加，很多业务员与顾客的沟通方式也是采用较为现代化的“电话销售模式”，但您公司在发展的同时是否存在以下问题：一、部门多、电话少，使您的工作效率大大降低外线共用和系统扩容让每人都有外线用，工作效率倍增。

程控电话交换机引言随着通信技术的不断进步和发展，电话交换机作为实现电话通信的核心设备，在通信领域起着至关重要的作用。

早期的电话交换机采用机械或电子元件进行呼叫的转接，但随着计算机技术的快速发展，程控电话交换机逐渐兴起并取代了传统的电话交换机。

本文将从程控电话交换机的工作原理、优势以及应用领域等方面进行介绍和分析。

一、程控电话交换机的工作原理程控电话交换机是一种利用计算机进行通话控制和呼叫转接的电话交换机。

它通过计算机程序控制电话呼叫的路径选择、信号的转换和接通等操作，实现电话的接入、转接和释放等功能。

程控电话交换机的工作原理主要包括以下几个方面：1.1 信令流程在程控电话交换机中，信令流程是实现电话呼叫控制的关键。

当用户拨打电话时，呼叫信令会被发送给交换机，交换机根据信令中的信息选择合适的路径进行呼叫转接，最终建立通话连接。

程控电话交换机采用数字信令系统，相比于传统的模拟信令系统，具有更高的可靠性和灵活性。

1.2 集中控制程控电话交换机采用集中控制的方式实现对电话网络的管理和控制。

它通过计算机程序实现对电话网中的各个节点进行监控和调度，保证电话呼叫的顺利进行。

集中控制还可以实现灵活的功能扩展和升级，提高系统的可靠性和智能化水平。

1.3 数据交换程控电话交换机的数据交换主要指的是在电话网络中传输呼叫信令和音频数据。

通过数字化的方式，电话呼叫信令和音频数据可以更加稳定和高效地传输，提高通话质量和用户体验。

二、程控电话交换机的优势相比传统的电话交换机，程控电话交换机具有以下几个显著优势：2.1 灵活性高程控电话交换机通过计算机程序的方式进行管理和控制，可以根据需要灵活地配置和调整电话网络，满足不同用户的需求。

同时，它还支持各种高级功能，如呼叫转移、呼叫等待和会议通话等，提供更多的服务选择。

2.2 可靠性强程控电话交换机采用数字信号传输，信号传输稳定可靠，克服了模拟信令传输的固有问题。

此外，程控电话交换机具备自动监控和故障排除功能，能够有效地提高系统的可靠性和稳定性。

程控交换机的基本原理程控交换机是一种通过程序控制来实现电话通信的交换机设备。

它是电话通信系统中的核心设备，起着连接、转接电话通信线路的重要作用。

程控交换机的基本原理是通过计算机程序控制来实现电话通信的接入、连接和分流，下面我们来详细了解一下程控交换机的基本原理。

首先，程控交换机的基本原理之一是数字化。

在传统的模拟交换机中，电话信号是以模拟形式进行传输的，而在程控交换机中，电话信号被数字化处理。

这意味着电话信号被转换成数字信号，并通过计算机程序进行处理和控制。

数字化的处理方式使得电话信号的传输更加稳定、清晰，并且可以实现更多的功能，如语音信号的压缩和传输，数据的传输等。

其次，程控交换机的基本原理还包括集成电路技术的应用。

在程控交换机中，集成电路技术得到了广泛应用，通过集成电路的技术，可以将大量的电子元器件集成在一块芯片上，从而实现了交换机设备的小型化、高性能化和低功耗化。

集成电路技术的应用使得程控交换机具有了更高的可靠性和稳定性，同时也降低了设备的成本，提高了设备的性能。

此外，程控交换机的基本原理还包括程序控制技术的应用。

在程控交换机中，通过计算机程序来实现对电话通信的控制和管理。

程序控制技术使得交换机设备可以实现更加灵活的功能，如呼叫转移、呼叫等待、呼叫转接等，同时也可以实现更加智能化的管理和维护。

程序控制技术的应用使得程控交换机具有了更加丰富的功能和更加灵活的管理方式。

最后，程控交换机的基本原理还包括网络技术的应用。

在现代的通信系统中，通信设备之间需要进行互联互通，而程控交换机通过网络技术的应用，可以实现与其他设备的连接和通信。

网络技术的应用使得程控交换机可以实现更加灵活的通信方式，如语音通信、数据通信等，并且可以实现更加高效的资源共享和管理。

综上所述，程控交换机的基本原理包括数字化、集成电路技术、程序控制技术和网络技术的应用。

通过这些基本原理的应用，程控交换机可以实现更加稳定、灵活、智能化的电话通信服务，为人们的日常生活和工作提供了更加便利的通信方式。

一、摘要随着社会需求的日益增长和科技水平的不断提高，电话已经成为每个单位和家庭不可缺少的一部分，本文对与电话密不可分的程控交换机的工作原理、组成、工作流程以及其中最关键的多路复用技术进行叙述。

【关键词】程控交换机原理分类构成多路复用二、前言用户电话交换机是进行内部电话交换的一种专用交换机，其基本功能是完成单位内部用户的相互通话，也可以装有出入中继线与公用电话网相连接。

随着电话数量的增加，我们身边的电话网络变得越来越庞大，在这庞大的网络中，有一种设备是不可缺少的，那就是用户电话程控交换机。

因为用户交换机为市话网承担了大量的内部用户间的话务量，减轻了市话网的话务负荷，因此它是市话网的重要组成部分，是市话交换机的一种补充设备。

这种交换机可根据用户需要增加若干附加性能以提供使用上的方便。

因此这类交换机具有较大的灵活性。

从人们生活中，使用用户交换机都有较大的经济意义，因此公用网建设中，用户交换机起着重要的作用。

三、电话网电话网主要有固定电话网、移动电话网和IP电话网，本论文主要讲述固定电话网即公用电话网（PSTN）采用电路交换方式，其结点交换设备是数字程控交换机。

电话网的组成：全国范围的电话网采用等级结构。

登记结构结实全部交换局划分成两个以上的等级，低等级的交换局与管辖它的高等级的交换局相连，各等级交换局将本区域的通信流量汇集起来通过汇接中心转接来实现，每一汇接中心负责汇接一定区域的通信流量，逐级形成辐射的星型网或网状网。

四、用户电话交换机的分类4.1 布线逻辑控制交换机是通过布线方式实现交换机的逻辑控制功能，通常这种交换机仍使用机电接线器而将控制部分更新成电子器件，因此称它为布控半电子式交换机，这种交换机相对于机电交换机来说，虽然在器件与技术上向电子化迈进了一大步，但它基本上继承与保留了纵横制交换机布控方式的弊端：体积大、业务与维护功能低、缺乏灵活性。

因此它只是机电式向电子式演变历程中的过度性产物。

4.2 存储程序控制交换机是将用户的信息和交换机的控制，维护管理功能预先编成程序，存储到计算机的存储器内。
