计算机网络原理 公共电话交换网(PSTN)

pstn名词解释
PSTN（Public Switched Telephone Network）是公共交换电话网络的缩写。

它是指由电话公司提供的传统的公共电话系统，使用传统的电话线路和基础设施。

PSTN是一种分布式的电信网络，由许多交换机、传输线路、数字传输设备和其他网络组成。

当您使用传统电话机拨打电话时，电话信号首先转换为模拟信号，然后通过PSTN传输到所需的位置。

在接收端，电话信号被再次转换为数字信号，然后传递给接收方的电话。

PSTN提供的电话服务包括本地电话服务、长途电话服务和国际电话服务。

PSTN 还提供了许多增值服务，如呼叫等待、呼叫转移、语音信箱等。

此外，PSTN也是许多企业和组织使用的传统电话系统，例如客服中心、办公室和医疗机构。

虽然PSTN是一种传统的电话系统，但它仍然是许多人在日常生活中使用的重要方式，因为它提供了可靠的音质和较低的通话成本。

然而，随着互联网的发展，越来越多的人转向VoIP（Voice over Internet Protocol）电话系统，因为它们可以更便宜、更灵活和更易于使用。

计算机网络应用 公用电话交换网公用电话交换网最早是为了话音通信而建立的，在20世纪60年代开始被用于数据传输，是一种以模拟技术为基础的电路交换网络。

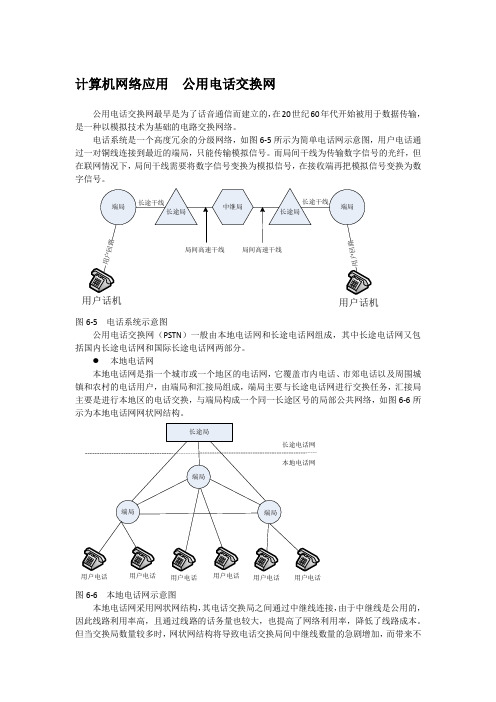

电话系统是一个高度冗余的分级网络，如图6-5所示为简单电话网示意图，用户电话通过一对铜线连接到最近的端局，只能传输模拟信号。

而局间干线为传输数字信号的光纤，但在联网情况下，局间干线需要将数字信号变换为模拟信号，在接收端再把模拟信号变换为数字信号。

用户话机 图6-5 电话系统示意图公用电话交换网（PSTN ）一般由本地电话网和长途电话网组成，其中长途电话网又包括国内长途电话网和国际长途电话网两部分。

本地电话网本地电话网是指一个城市或一个地区的电话网，它覆盖市内电话、市郊电话以及周围城镇和农村的电话用户，由端局和汇接局组成，端局主要与长途电话网进行交换任务，汇接局主要是进行本地区的电话交换，与端局构成一个同一长途区号的局部公共网络，如图6-6所示为本地电话网网状网结构。

用户电话用户电话用户电话用户电话用户电话用户电话图6-6 本地电话网示意图本地电话网采用网状网结构，其电话交换局之间通过中继线连接，由于中继线是公用的，因此线路利用率高，且通过线路的话务量也较大，也提高了网络利用率，降低了线路成本。

但当交换局数量较多时，网状网结构将导致电话交换局间中继线数量的急剧增加，而带来不便，此时可以采用分区汇接制，把电话网分为若干个“汇聚区域”，在汇接区内设置汇接局，下设若干个端局，端局在通过汇接局汇集，构成二级本地电话网，如图6-7所示。

用户电话用户电话用户电话用户电话用户电话用户电话图6-7 二级本地电话网结构目前，我国本地电话网的类型主要包括京、津、沪、穗等城市本地电话网，大城市本地电话网，中等城市电话网，小城市本地电话网和县本地电话网5种类型。

● 国内长途电话网国内长途电话网是指全国各城市间用户进行长途通话的电话网，它能够提供城市或省之间的电话业务，一般与本地电话网在固定的交换中心完成汇接。

第二章物理层公共交换电话网公共交换电话网络（PSTN：Public Switched Telephone Network）☐公共电话网络PSTN 的任务是传递人类的语音。

而计算机网络的目标则是传输数据。

☐利用PSTN来传输数据，当然非常方便，可是，即使是使用ADSL，它的1M左右的带宽，跟100M、1000M甚至更高的即使是UTP的带宽之间的差别，也好像是双脚散步与飞机在空中游弋之间的差异一样巨大。

什么是公共交换电话网？☐即便这样，PSTN跟计算机网络紧密地联系在一起，它的低速传输不是因为内部中继线或交换机，而是最后一英里。

所以，我们有必要仔细地探讨一下。

☐PSTN 由全连通网、中心交换网到层次交换网，经过了由人工交换到全自动交换的演化变迁过程，形成了现代的PSTNPSTN的结构：从一个典型电话路径来看☐让我们从一个典型的电话路径来看现代PSTN的构成部分吧☐呼叫方的话音通过本地回路到达端局，端局再通过干线发送到上级交换局，一级一级地，直到对方的端局，进而最终达到被叫方。

通话双方之间搭建了一根实际的点到点的物理通路。

PSTN的主要构成☐在这个典型的路径上，我们看到了构成PSTN的三大部分本地回路（Local loops）•模拟线路，通常3类双绞线，连接端局和千家万户或业务部门干线（Trunks）•数字光纤，连接交换局交换局（Switching offices）（包含端局）•话音接驳干线的场所本地回路☐让我们先来仔细看看本地回路吧☐本地回路传输的是模拟信号，怎么搭载计算机产生的数字信号呢？调制解调器（Modem，猫）☐在本地回路上，引入一个正弦波（sine wave carrier）来承载和传输信号（调制）☐调制解调器：位于计算机和PSTN最后一英里之间，用于将计算机产生的数字比特流转变为载波输出（模拟信号），或者相反。

一般地，我们的计算机接上一个调制解调器之后再连上PSTN56k的调制解调器☐为什么调制解调器的速度是56 kbps 的? （采用V.90标准）电话线路的频率约是4000 Hz (300 ~ 3400 Hz)采样率= 2 x 4000 = 8000 sample/sec每个码元传输8比特，其中的1比特用来控制错误，传输数据速率是8000 x 7 = 56,000 bit/sec （毛速率是64kbos）数字用户线（xDSL）☐连接调制解调器的本地回路所使用的带宽被限制在了300~3100hz（4k）☐xDSL使用了本地回路的全部物理带宽，大约为1.1Mhz，而不仅仅是4khz这一狭窄的频段。

【全业务组网砖家指引】由 91 导购网编辑 http://www.91tell.me 91 告诉我第六章第一节话音通信技术公共交换电话网络（PSTN）公共交换电话网络（PSTN，Public Switched Telephone Network）是目前我们日常生 活中使用的传统电话网络。

传统的电话系统是以模拟技术为基础的电路交换网络， 因此也被 称为普通老式电话业务(POTS，Plain Old Telephone Service)。

PSTN 是基于标准电话线路的电路交换服务，主要用来为远端的电话机提供话音接入。

120 多年前，亚力山大·G·贝尔发明了电话。

起初电话转接靠人工完成，接线员拿起 听筒问清呼叫对象然后再转接。

模拟电话交换系统的出现，电话交换实现了自动化；模拟交 换系统检测出你所呼叫的电话号码， 然后通过一套机械设备连接到你所呼叫的对象。

而目前 使用电话交换机是数字化的程控电话交换机。

计算机系统取代了以往的模拟交换系统， 电话 连接的速度更快了，而且可以提供诸如来电显示、呼叫转移、电话秘书等增值业务，称为程 控功能业务。

程控电话交换机一般放置在运营商的通信机房里面， 目前也有部分小型的电话交换机安 装在室外的特制的通信机箱里。

从程控电话交换机到用户电话里通过电缆连接， 每个用户占 用电缆里面的一对线，称为用户线接入电路。

这些电缆一般分为主干电缆、配线电缆等段落 进行管理，段落间通过交接箱进行线对调接。

分段管理是为了能按需跳线，提高线路资源的 利用率与使用灵活性。

主干电缆 配线电缆 电缆PSTN 电话网络 程控电话交换机交接箱交接箱 交接箱分线盒电话线图6-1-1：PSTN铜缆电话接入1用户占用一对线电话用户接入电路的基本功能有: ●馈电(Battery feed): 交换机通过用户线向电话机提供直流馈电； ●过压保护(Overvoltage Protection): 防止用户线上的电压冲击或过压而损坏交换 机。

公用电话交换网公共交换电话网 （Public Switched Telephone Network或简称PSTN是一种用于全球语音通信的电路交换网络，是目前世界上最大的网络，拥有用户数量大约是8亿。

公共交换电话网主要由交换系统和传输系统两大部分组成，其中，交换系统中的设备主要是电话交换机，电话交换机也随着电子技术的发展经历了磁石式、步进制、纵横制交换机，最后到程控交换机的发展历程。

传输系统主要由传输设备和线缆组成，传输设备也由早期的载波复用设备发展到SDH，线缆也由铜线发展到光纤。

公共交换电话网最早是1876年由贝尔发明的电话开始建立的。

PSTN已经经历了磁石交换、空分交换、程控交换、数字交换等等阶段，目前几乎全部是数字化的网络。

为了适应业务的发展，PSTN目前正处于满足语音、数据、图像等传送需求的转型时期，正在向NGN（Next Generation Network）、移动与固定融合的方向发展。

PSTN中使用的技术标准由国际电信联合会（ITU）规定，采用E.163/E.164（通俗称作电话号码）进行编址。
