第四章形状与位置公差一.判断题（正确的打√，错误的打×）1. 形位公差的研究对象是零件的几何要素。
（）2. 基准要素是用来确定被测要素方向和位置的要素。
（对）3. 基准要素为中心要素时，基准符号应该与该要素的轮廓要素尺寸线错开。
（）4. 一要素既有位置公差要求，又有形状公差要求时，形状公差值应大于位置公差值。
（）5. 端面全跳动公差和端面对轴线垂直度公差的作用完全一致。
（对）6. 径向全跳动公差可以综合控制圆柱度和同轴度误差。
（）7. 最大实体状态就是尺寸最大时的状态。
（）.8. 独立原则是指零件无形位误差。
（）9. 最大实体要求之下关联要素的形位公差不能为零。
（错）10. 建立基准的基本原则是基准应符合最小条件。
（错）11. 理想要素与实际要素相接触即可符合最小条件。
（）12. 某平面对基准平面的平行度误差为0．05mm，那么这平面的平面度误差一定不大于0．0 5mm。
( )13. 某圆柱面的圆柱度公差为0．03 mm，那么该圆柱面对基准轴线的径向全跳动公差不小于0．03mm。
（）14. 对同一要素既有位置公差要求，又有形状公差要求时，形状公差值应大于位置公差值。
（错）15. 对称度的被测中心要素和基准中心要素都应视为同一中心要素。
（）16. 某实际要素存在形状误差，则一定存在位置误差。
（对）17. 图样标注中Φ20+0.021 0mm孔，如果没有标注其圆度公差，那么它的圆度误差值可任意确定。
（）18. 圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。
（）19. 线轮廓度公差带是指包络一系列直径为公差值t的圆的两包络线之间的区域，诸圆圆心应位于理想轮廓线上。
（）20. 零件图样上规定Φd实际轴线相对于ΦD基准轴线的同轴度公差为Φ0．02mm。
这表明只要Φd实际轴线上各点分别相对于ΦD基准轴线的距离不超过0．02 mm，就能满足同轴度要求。
（）二.单项选择题:1. 作用尺寸是由_____而形成的一个理想圆柱的尺寸。
Ａ、实际尺寸和形状误差综合影响Ｂ、极限尺寸和形状误差综合影响Ｃ、极限尺寸和形位误差综合影响Ｄ、实际尺寸和形位误差综合影响2. 形状误差的评定准则应当符合_____。
Ａ、公差原则Ｂ、包容原则Ｃ、最小条件Ｄ、相关原则3. 若某平面的平面度误差为０．０５ｍｍ，则其_____误差一定不大于０.００５ｍｍ。
Ａ、平行度Ｂ、位置度Ｃ、对称度Ｄ、直线度Ｅ、垂直度4. 同轴度公差属于_____。
Ａ、形状公差Ｂ、定位公差Ｃ、定向公差Ｄ、跳动公差5. _____公差的公差带形状是唯一的。
Ａ、直线度Ｂ、同轴度Ｃ、垂直度Ｄ、平行度6. 形位公差的公差带通常有_____要素。
Ａ、两个Ｂ、五个Ｃ、四个Ｄ、三个7. 公差原则是指_____。
Ａ、确定公差值大小的原则Ｂ、制定公差与配合标淮的原则Ｃ、形状公差与位置公差的关系Ｄ、尺寸公差与形位公差的关系8. 某轴线对基准中心平面的对称度公差值为０．１ｍｍ，•则该轴线对基准中心平面的允许偏离量为____。
Ａ、０．１ｍｍＢ、０.０５ｍｍＣ、０．２ｍｍＤ、φ０．１ｍｍ9. 通常说来，作用尺寸是_____综合的结果。
Ａ、实际尺寸和形位公差Ｂ、实际偏差与形位误差Ｃ、实际偏差与形位公差Ｄ、实际尺寸和形位误差10. 在公差原则中，实效尺寸是_____综合形成的。
Ａ、最小实体尺寸与形位误差Ｂ、最大实体尺寸和形位公差Ｃ、最大实体尺寸和形位误差Ｄ、最小实体尺寸与形位公差11. 跳动公差是以_____来定义的形位公差项目。
Ａ、轴线Ｂ、圆柱Ｃ、测量Ｄ、端面12. 位置误差按其特征分为_____类误差。
Ａ、三Ｂ、五Ｃ、二Ｄ、四13. 形状误差一般说来____位置公差。
Ａ、大于Ｂ、小于Ｃ、等于14. 对于形位公差，基准要素的体现通常采用_____法。
Ａ、直接Ｂ、分析Ｃ、目标Ｄ、摸拟15. 一般说来，在选择基准时，基准要素要比被测要素的精度_____。
Ａ、低Ｂ、高Ｃ、相同16. 在建立基准时，基准与基准要素之间的联系应遵守_____。
Ａ、公差原则Ｂ、独立原则Ｃ、最小条件Ｄ、包容原则17.若某测量面对基准面的平行度误差为０．０８ｍｍ，则其_____误差必不大于０．０８ｍｍ。
Ａ、平面度Ｂ、对称度Ｃ、垂直度Ｄ、位置度18. 在生产中，有时用检测工件径向圆跳动的方法可测量__________。
Ａ、垂直度Ｂ、平行度Ｃ、位置度Ｄ、同轴度19. 端面全跳动的公差带与平面对轴线的______公差带相同。
Ａ、对称度Ｂ、垂直度Ｃ、平行度Ｄ、倾斜度20. ______公差的公差带方向是根据项目的特征由基准决定的。
Ａ、形状Ｂ、尺寸Ｃ、位置Ｄ、未注21. 标注______时，被测要素与基准要素间的夹角是不带偏差的理论正确角度，标注时要带方框。
Ａ、平行度Ｂ、倾斜度Ｃ、垂直度Ｄ、同轴度22. 用径向全跳动测量______时，若跳动不超差则其误差也不会超差。
Ａ、平面度Ｂ、直线度Ｃ、圆度Ｄ、圆柱度23. 在三基面体系中，对于板类零件______应该选择零件上面积大，定位稳的表面。
Ａ、辅助基准Ｂ、第二基准Ｃ、第一基准Ｄ、第三基准24. 当图样上被测要素没有标注位置公差时，要按未注公差处理，此时尺寸公差与位置公差应遵守______。
Ａ、公差原则Ｂ、包容原则Ｃ、最大实体原则Ｄ、独立原则25. 跳动公差通常不能采用______。
Ａ、独立原则Ｂ、公差原则Ｃ、相关原则Ｄ、特殊原则26. 对于同一被测要素，位置误差包含被测要素的______误差。
Ａ、形状Ｂ、几何Ｃ、尺寸Ｄ、粗糙度27. 在两个平面平行度公差的要求下，其______公差等级应不低于平行度的级。
Ａ、垂直度Ｂ、位置度Ｃ、倾斜度Ｄ、平面度28. 在选择形位公差的公差等级时，通常采用______法。
Ａ、计算Ｂ、试验Ｃ、分析Ｄ、类比29. 对于轴类零件的圆柱面______检测简便、容易实现，故应优先选用。
Ａ、圆度Ｂ、跳动Ｃ、圆柱度Ｄ、同轴度30. 形位公差标准中不规定______的未注公差，•它可以由该要素的尺寸公差来控制其形状和位置精度。
Ａ、圆度Ｂ、直线度Ｃ、平面度Ｄ、对称度三、填空题1.零件上实际存在的要素称为，机械图样上所表示的要素均为。
2.当基准要素为轮廓要素时，基准符号应该要素的轮廓线或其引出线标注，并应该明显地。
3.局部尺寸是指在实际要素的任意正截面上，两测量点之间。
4.关联要素的作用尺寸是和的综合结果。
5.对称度是限制被测偏离基准的一项指标。
6.采用直线度来限制圆柱体的轴线时，其公差带是。
7.跳动分为和。
8.对于孔，其实效尺寸等于最小极限尺寸中心要素的形位公差。
9.最大实体要求不仅可以用于，也可以用于。
10.用刀口尺测量直线度误差时，其测量原则是与。
11.定位公差有、和位置度三个项目。
12.形位公差的值的选择应根据零件的来定。

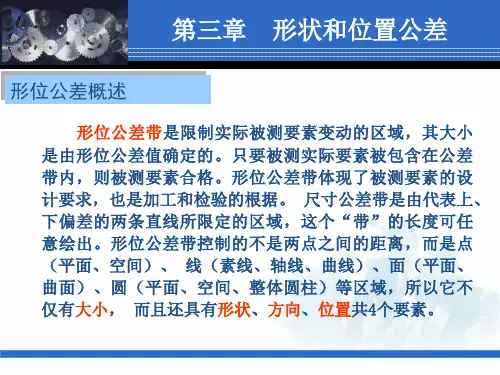

四、综合题1. 公差原则有哪些？独立原则和包容要求的含义是什么？2. 形位公差项目分类如何？其名称和符号是什么？3. 形位公差带与尺寸公差带有何区别？形位公差的四要素是什么？4．将下列技术要求标注在下图上。
（1）φ100h6圆柱表面的圆度公差为0.005mm。
（2）φ100h6轴线对φ40P7孔轴线的同轴度公差为φ0.015mm。
（3）φ40P７孔的圆柱度公差为0.005mm。
（4）左端的凸台平面对φ40P7孔轴线的垂直度公差为0.01 mm。
（5）右凸台端面对左凸台端面的平行度公差为0.02 mm.5．将下列技术要求标注在下图上。
（1）左端面的平面度公差为0.01 mm，右端面对左端面的平行度公差为0.04 mm。
（2）φ70H7孔的轴线对左端面的垂直度公差为0.02mm。
（3）φ210h7轴线对φ70H7孔轴线的同轴度公差为φ0.03mm。
（4）4-φ20H8孔的轴线对左端面（第一基准）和φ70H7孔轴线的位置度公差为φ0.1 5mm。
第四章答案一、判断题1-5 √√××√6-10 √××××11-15×√×××16-20 √√√√×二、单项选择题1-5 ACDBB 6-10CDADC 11-15 C ABDB16-20 CADBC 21-25BDCDC 26-30ADDBA三、填空题1.实际要素；理想要素；2.靠近；与尺寸线错开；3.测得的距离；4.局部尺寸；位置误差；5.中心要素；中心要素；6.直径为公差值的圆柱；7.圆跳动；全跳动。
8. 减；9.被测要素；基准要素；10.理想要素比较原则。
11.同轴度；对称度； 12.功能要求；。
