钢筋拉伸弯曲试验ppt课件

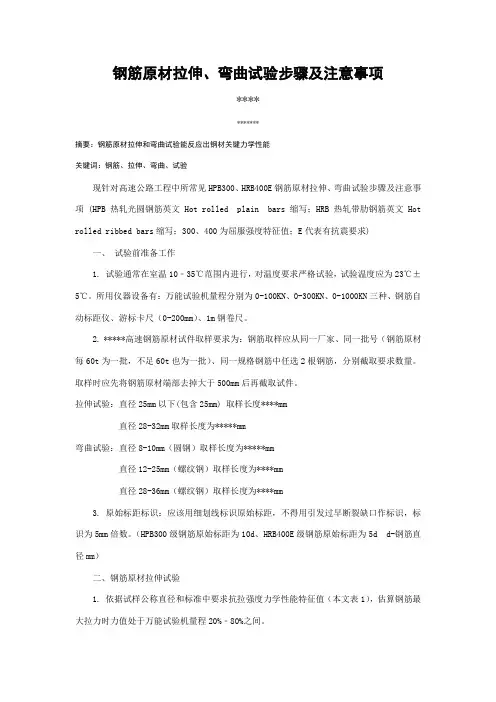

钢筋原材拉伸、弯曲试验步骤及注意事项***********摘要：钢筋原材拉伸和弯曲试验能反应出钢材关键力学性能关键词：钢筋、拉伸、弯曲、试验现针对高速公路工程中所常见HPB300、HRB400E钢筋原材拉伸、弯曲试验步骤及注意事项 (HPB热轧光圆钢筋英文Hot rolled plain bars缩写；HRB热轧带肋钢筋英文Hot rolled ribbed bars缩写；300、400为屈服强度特征值；E代表有抗震要求)一、试验前准备工作1. 试验通常在室温10﹣35℃范围内进行，对温度要求严格试验，试验温度应为23℃±5℃。

所用仪器设备有：万能试验机量程分别为0-100KN、0-300KN、0-1000KN三种、钢筋自动标距仪、游标卡尺（0-200mm）、1m钢卷尺。

2. *****高速钢筋原材试件取样要求为：钢筋取样应从同一厂家、同一批号（钢筋原材每60t为一批，不足60t也为一批）、同一规格钢筋中任选2根钢筋，分别截取要求数量。

取样时应先将钢筋原材端部去掉大于500mm后再截取试件。

拉伸试验：直径25mm以下(包含25mm) 取样长度****mm直径28-32mm取样长度为*****mm弯曲试验：直径8-10mm（圆钢）取样长度为*****mm直径12-25mm（螺纹钢）取样长度为****mm直径28-36mm（螺纹钢）取样长度为****mm3. 原始标距标识：应该用细划线标识原始标距，不得用引发过早断裂缺口作标识，标识为5mm倍数。

（HPB300级钢筋原始标距为10d、HRB400E级钢筋原始标距为5d d-钢筋直径mm）二、钢筋原材拉伸试验1. 依据试样公称直径和标准中要求抗拉强度力学性能特征值（本文表1），估算钢筋最大拉力时力值处于万能试验机量程20%﹣80%之间。

2.依据委托单检验取回有标识钢筋原材试验样品数量，用游标卡尺对钢筋直径进行核实，尺量试样长度。

规范填写原始统计，并对原始统计进行编号。

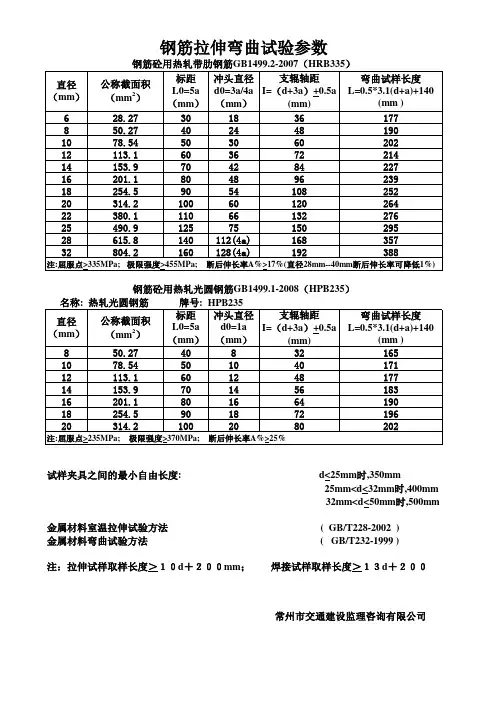

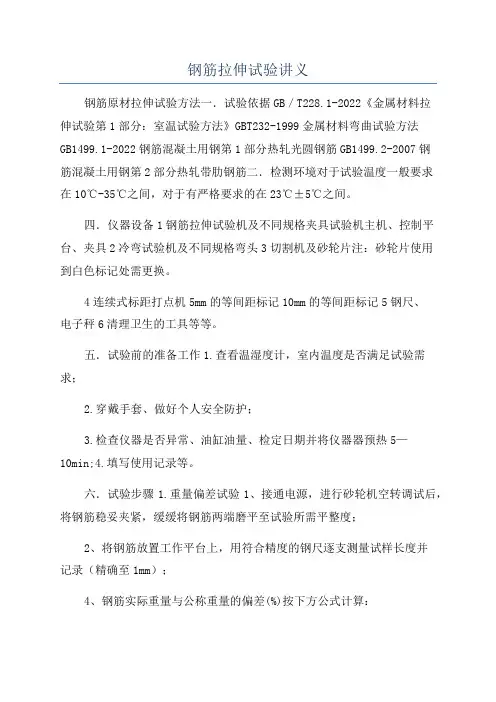

钢筋拉伸试验讲义钢筋原材拉伸试验方法一．试验依据GB／T228.1-2022《金属材料拉伸试验第1部分：室温试验方法》GBT232-1999金属材料弯曲试验方法GB1499.1-2022钢筋混凝土用钢第1部分热轧光圆钢筋GB1499.2-2007钢筋混凝土用钢第2部分热轧带肋钢筋二．检测环境对于试验温度一般要求在10℃-35℃之间，对于有严格要求的在23℃±5℃之间。

四．仪器设备1钢筋拉伸试验机及不同规格夹具试验机主机、控制平台、夹具2冷弯试验机及不同规格弯头3切割机及砂轮片注：砂轮片使用到白色标记处需更换。

4连续式标距打点机5mm的等间距标记10mm的等间距标记5钢尺、电子秤6清理卫生的工具等等。

五．试验前的准备工作1.查看温湿度计，室内温度是否满足试验需求；2.穿戴手套、做好个人安全防护；3.检查仪器是否异常、油缸油量、检定日期并将仪器器预热5—10min;4.填写使用记录等。

六．试验步骤1.重量偏差试验1、接通电源，进行砂轮机空转调试后，将钢筋稳妥夹紧，缓缓将钢筋两端磨平至试验所需平整度；2、将钢筋放置工作平台上，用符合精度的钢尺逐支测量试样长度并记录（精确至1mm）；4、钢筋实际重量与公称重量的偏差(%)按下方公式计算：重量偏差=试样实际总重量-(试样总长度某公称重量)某100试样总长度某公称重量检验结果的数值修约与判定应符合YB/T081的规定。

计算公式中公称重量应根据受检样品的公称直径从表2查找：公称横截面面积与公称重量钢筋的公称横截面面积与公称重量列于表2。

表2公称直径，mm公称横截面面积，mm2理论重量，kg/m681012141618202225283236405028.2750.2778.54113.1153.9201.125 4.5314.2380.1490.9615.8804.21018125719640.2220.3950.6170.8881.21 1.582.002.472.983.854.836.317.999.8715.425、检测钢筋的实际重量与理论重量的允许偏差应符合下方表4的规定。

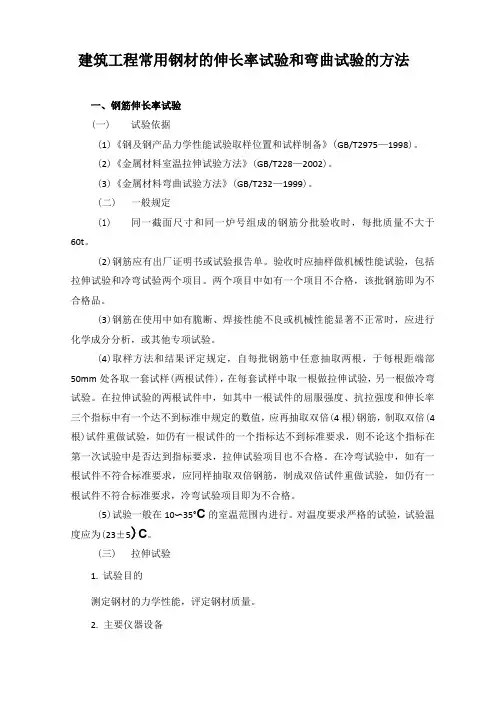

建筑工程常用钢材的伸长率试验和弯曲试验的方法一、钢筋伸长率试验(一)试验依据(1)《钢及钢产品力学性能试验取样位置和试样制备》(GB/T2975—1998)。

(2)《金属材料室温拉伸试验方法》(GB/T228—2002)。

(3)《金属材料弯曲试验方法》(GB/T232—1999)。

(二)一般规定(1)同一截面尺寸和同一炉号组成的钢筋分批验收时，每批质量不大于60t。

(2)钢筋应有出厂证明书或试验报告单。

验收时应抽样做机械性能试验，包括拉伸试验和冷弯试验两个项目。

两个项目中如有一个项目不合格，该批钢筋即为不合格品。

(3)钢筋在使用中如有脆断、焊接性能不良或机械性能显著不正常时，应进行化学成分分析，或其他专项试验。

(4)取样方法和结果评定规定，自每批钢筋中任意抽取两根，于每根距端部50mm处各取一套试样(两根试件)，在每套试样中取一根做拉伸试验，另一根做冷弯试验。

在拉伸试验的两根试件中，如其中一根试件的屈服强度、抗拉强度和伸长率三个指标中有一个达不到标准中规定的数值，应再抽取双倍(4根)钢筋，制取双倍(4根)试件重做试验，如仍有一根试件的一个指标达不到标准要求，则不论这个指标在第一次试验中是否达到指标要求，拉伸试验项目也不合格。

在冷弯试验中，如有一根试件不符合标准要求，应同样抽取双倍钢筋，制成双倍试件重做试验，如仍有一根试件不符合标准要求，冷弯试验项目即为不合格。

(5)试验一般在10〜35°C的室温范围内进行。

对温度要求严格的试验，试验温度应为(23±5)C。

(三)拉伸试验1.试验目的测定钢材的力学性能，评定钢材质量。

2.主要仪器设备(1)试验机。

应按照《拉力试验机的检验》(GB/T16825—1997)进行检验，并应为I级或优于I级准确度。

(2)引伸计。

其准确度应符合《单轴试验引伸计的标定》(GB/T12160—2002)的要求。

(3)试样尺寸的量具。

按截面尺寸不同，选用不同精度的量具。

建筑钢材实验一、拉伸实验 （一）实验目的通过拉伸试验测定钢筋的屈服点、抗拉强度和伸长率，评定钢筋的强度等级。

弯曲实验，对钢筋塑性进行检验，也间接测定钢筋内部的缺陷。

（二）主要仪器设备万能材料实验机 游标卡尺等。

（三）实验步骤1.在每一验收批次钢筋中的任意一根上任意端截取500mm （一般取1000mm ）取一组试件（拉伸、弯曲各两根），拉伸试验的钢筋不得进行车削加工。

原始标距的长度（L 0）一般取L 0=5d 或是L 0=10d(d 为钢筋直径)，测量原始标距L 0为200mm （标据点1到标据点6之间的距离）。

2.??接通电源，按下油泵启动按钮（绿色为启动按钮、红色为关闭按钮），预热5min 。

回油阀 关闭按钮 启动按钮 送油阀3.将第一根试件（直径20mm, L=10d+200=400mm ）的上端固定在实验机上夹具内，再用下夹具固定试件下端（上下端必须加满）。

标距点标距点标距点标距点标距点标距夹具距夹具距4．开动实验机进行拉伸，控制好加荷速率（详钢筋加荷速率一览表，钢筋混凝土用热轧带肋钢筋的弹性模量都大于*105≥150000N/mm 2）， 直至试件拉断，记录破坏荷载。

屈服值为 KN 极限抗拉强度值。

5.将已拉断的试件两端在断裂处对齐，尽量使其轴线位于同一条直线上，测量试件拉断后的标距长度251mm 。

6.同样的方法做完第二根钢筋，记录破坏荷载。

屈服值为 极限抗拉强度值167KN7.打扫实验室清洁卫生。

二、冷弯实验步骤1.将钢筋放在试验机验机平台支辊上，调整冷弯冲头接近钢筋。

平稳地加荷（5-10KN/s ），钢筋弯曲至规定角度（90°或180°）后，停止冷弯，见下图。

数显峰钢筋断面标距点上夹下夹标距点 标距点冷弯冲头支辊支辊90°弯曲2.结果评定在常温下，在规定的弯曲角度下（90°或180°）对钢筋进行弯曲，检测两根弯曲钢筋的外表面，若无裂纹、断裂或起层，即判定钢筋的冷弯合格，否则冷弯不合格 三、原始数据记录评定 级别公称直径（mm ） 面积（mm 2）屈服点（KN ） 抗拉强度（KN ） 原始长度 拉伸后的长度 冷弯 HRB33520200 251 合格20200244 合格1.钢筋的屈服点s 和抗拉强度b 按下式计算：式中 s σ、b σ——分别为钢筋的屈服点和抗拉强度（MPa ）；s F 、b F ——分别为钢筋的屈服荷载和最大荷载（N ）；A ——试件的公称横截面积（mm 2）第一根：s σ ==393 Mpa>335 MPab σ ==499 Mpa>455 Mpa第二根：s σ == Mpa>335 MPab σ == Mpa>455 Mpa180°弯曲2.钢筋的伸长率5δ或10δ按下式计算如果直接测量所求得的伸长率能达到技术条件要求的规定值，则可不采用移位法。

一、钢筋拉伸试验步骤：试验仪器：1）室内温度控制在：10～35℃。

（对温度要求严格时：23℃±5℃）2）观察样品外观1、是否锈蚀、裂纹等2、公称尺寸（表3）横肋与钢筋轴线的夹角45°≤￠≤70°且钢筋相对面横肋的方向相反）横肋公称间距不得大于钢筋公称直径的0.7倍；纵肋斜角0°-30°相邻两横肋末端之间间隙（包含纵肋宽度）总和不应大于钢筋公称周长的20%。

相对肋面积不应小于GB1499.2-2007附录C); （验收货是长度偏差±25mm，有要求时±50mm现场验收）3、重量是否合格。

4、通过钢筋的直径，选择合适的试验仪器（选着仪器最大量程在20%-80%之间）钢筋取样的长度：3）检查试验仪器是否能正常运行.4）钢筋打点机进行打点。

原始标距为5d（GB/T228.1-2010 5.65*√S）（备注：25mm、22mm的钢筋打点是不一样的 25—125mm精确到5mm 22—110mm 精确到10mm）5）开机，选择合适的夹具，试验机数值清零。

（必须在试样被夹之前，防止钢筋重力作用下引起的力）。

6）设定好仪器选着粒径等，把样品放置在仪器上夹稳后，用手左右上下移动一下看是否温档。

7）开始拉钢筋速率控制在下表范围内。

（弹性模量选着≥150000E/mpa。

应力速率为6-60MPa/s 。

8)拉断后，加油卸载取下钢筋，拼接好以后测断后伸长量准确至±0.25mm。

计算断后伸长率：A=(L U-L0)/L0 （断后伸长率修约0.5%）9) 计算屈服强度（取下屈服）、极限强度精确至0或5，伸长率保留至1%等。

结论规范，试验日期、工程名称、规格型号等必须要写。

1 / 2二、钢筋弯曲试验步骤：1）选择钢筋冷弯头（若下表），安装冷弯头对于光圆钢筋弯心直径：D=d2）选择支辊间距离：（此间距在试验期间应保持不变）L=（D+3a）±a/2a----公称直径， D----弯芯直径3）室内温度保持10～35℃。

混凝土用热轧钢筋拉伸试验1.混凝土用热轧光圆钢筋及带肋钢筋牌号及公称直径、横截面面积（1）钢筋的牌号及其含义2）钢筋的公称直径、横截面面积2. 组批规则和取样方法（1）组批规则钢筋应按批进行检查和验收，每批由同一牌号、同一炉罐号、同一规格的钢筋组成。

每批重量通常不大于60t 。

超过60 t 的部分，每增加40t （或不足40 t 的余数），增加一个拉伸试验试样和一个弯曲试验试样。

允许由同一牌号、同一冶炼方法、同一浇注方法的不同炉罐号组成混合批。

各炉罐号含碳量之差不大于0.02% ，含锰量之差不大于0.15% 。

混合批的重量不大于60t （2）取样方法3拉伸试件的长度L ，分别按下式计算后截取：拉伸试件：L L0 2h 2h1 ；式中：L、L w ——分别为拉伸试件和冷弯试件的长度（mm ）；L0——拉伸试件的标距（mm ）；h、h1——分别为夹具长度和预留长度（mm ），h1＝（0.5～1）a；a——钢筋的公称直径（mm ）。

对于光圆钢筋一般要求夹具之间的最小自由长度不小于350mm；对于带肋钢筋，夹具之间的最小自由长度一般要求：d 25 时，不小于350mm；25 d 32 时，不小于400mm；32 d 50 时，不小于500mm 。

2.主要仪器设备（1）万能材料试验机：示值误差不大于1％。

量程的选择：试验时达到最大荷载时，指针最好在第三象限（180°～270°）内，或者数显破坏荷载在量程的50％～75％之间。

（2）钢筋打点机或划线机、游标卡尺（精度为0.1mm ）等。

3.试样制备拉伸试验用钢筋试件不得进行车削加工，可以用两个或一系列等分小冲点或细划线标出试件原始标距，测量标距长度L0，精确至0.1mm，见图-1。

根据钢筋的公称直径选取公称横截面积（mm 2）。

图-1 钢筋拉伸试验试件a－试样原始直径；L0－标距长度；h1－取（0.5～1）a；h－夹具长度4.试验步骤①将试件上端固定在试验机上夹具内，调整试验机零点，装好描绘器、纸、笔等，再用下夹具固定试件下端。

一、钢筋拉伸试验步骤：试验仪器：1）室内温度控制在：10～35℃。

对温度要求严格时：23℃±5℃2）观察样品外观1、是否锈蚀、裂纹等2、公称尺寸表3 横肋与钢筋轴线的夹角45°≤≤70°且钢筋相对面横肋的方向相反横肋公称间距不得大于钢筋公称直径的倍；纵肋斜角0°-30°相邻两横肋末端之间间隙包含纵肋宽度总和不应大于钢筋公称周长的20%。

相对肋面积不应小于附录C ; 验收货是长度偏差±25mm,有要求时±50mm现场验收3、重量是否合格。

4、通过钢筋的直径,选择合适的试验仪器选着仪器最大量程在20%-80%之间钢筋取样的长度：3）4）钢筋打点机进行打点。

原始标距为5d GB/ *√S 备注：25mm、22mm的钢筋打点是不一样的 25—125mm精确到5mm 22—110mm 精确到10mm5）开机,选择合适的夹具,试验机数值清零。

必须在试样被夹之前,防止钢筋重力作用下引起的力。

6）设定好仪器选着粒径等,把样品放置在仪器上夹稳后,用手左右上下移动一下看是否温档。

7）开始拉钢筋速率控制在下表范围内。

弹性模量选着≥150000E/mpa。

应力速率为6-60MPa/s 。

加荷速率=应力*钢筋面积/1000 ,注意记录下屈服、上屈服以及极限抗拉8 拉断后,加油卸载取下钢筋,拼接好以后测断后伸长量准确至±0.25mm。

计算断后伸长率：A= L U-L0 /L0 断后伸长率修约%9 计算屈服强度取下屈服、极限强度精确至0或5,伸长率保留至1%等。

结论规范,试验日期、工程名称、规格型号等必须要写。

二、钢筋弯曲试验步骤：1 选择钢筋冷弯头若下表 ,安装冷弯头对于光圆钢筋弯心直径：D=d2 选择支辊间距离：此间距在试验期间应保持不变L= D+3a ±a/2a----公称直径 , D----弯芯直径3 室内温度保持10～35℃。

一、钢筋拉伸试验试验目的：测定钢筋的屈服强度、抗拉强度和伸长率，评定钢筋的强度等级’试验仪器：万能材料试验机、游标卡尺、钢筋打点机（一）试验准备：1 室内温度控制在：10～35℃。

（对温度要求严格时：23℃±5℃） 2分2 检查试验仪器是否齐全，能否正常运行并预热仪器。

3分3 将试样用钢筋打点机进行打点。

原始标距为5d（打点间距精确到5mm） 5分（二）试验步骤：1根据钢筋直径选择合适的夹具，设置试验机力值零点。

（必须在试样被夹之前，防止重力作用下引起的力）。

20分2设定好仪器，把样品放置在仪器上夹稳后，用手左右上下移动一下看是否稳固。

10分34拉断后，迅速关闭送油阀，取下钢筋，打开回油阀卸载。

将取下的钢筋试样拼接顺直以后用游标卡尺测断后伸长量准确至±0.25mm。

20分5计算断后伸长率：A=(L U-L0)/L0 *100%（断后伸长率修约0.5%）20分6试验结束后，立即切断仪器电源，擦拭仪器并归位。

10分二、钢筋弯曲试验步骤：试验目的：冷弯试验是用以检查钢材承受规定弯曲变形的能力，观察其缺陷。

1）试样长度根据仪器设备确定，一般为5d+150mm，d为公称直径23）选择支辊间距离：（此间距在试验期间应保持不变）L=（D+3a）±a/2a----公称直径，D----弯芯直径（一）试验准备：1 室内温度控制在：10～35℃。

（对温度要求严格时：23℃±5℃） 5分。

2检查试验仪器是否正常运行并预热仪器。

5分二）试验步骤：1 根据上面内容选择好冷弯压头，10分2 计算并调好间距，把样品放在支辊正中间。

样品中心与冷弯头对准。

45分3 调整冷弯头，使其刚好与样品接触，数值清零后，开始加压。

试验速率控制在（1±0.2）mm/s 15分5 冷弯至要求的角度后，停止加压，松油。

取出样品，察看弯曲最大部分有无裂缝、起层剥落状况，判定是否合格10分6试验结束后，立即切断仪器电源，擦拭仪器并归位。

钢筋拉伸弯曲试验操作步骤及评分标准⼀、钢筋拉伸试验试验⽬的：测定钢筋的屈服强度、抗拉强度和伸长率，评定钢筋的强度等级’试验仪器：万能材料试验机、游标卡尺、钢筋打点机（⼀）试验准备：1 室内温度控制在：10～35℃。

（对温度要求严格时：23℃±5℃） 2分2 检查试验仪器是否齐全，能否正常运⾏并预热仪器。

3分3 将试样⽤钢筋打点机进⾏打点。

原始标距为5d（打点间距精确到5mm） 5分（⼆）试验步骤：1根据钢筋直径选择合适的夹具，设置试验机⼒值零点。

（必须在试样被夹之前，防⽌重⼒作⽤下引起的⼒）。

20分2设定好仪器，把样品放置在仪器上夹稳后，⽤⼿左右上下移动⼀下看是否稳固。

10分34拉断后，迅速关闭送油阀，取下钢筋，打开回油阀卸载。

将取下的钢筋试样拼接顺直以后⽤游标卡尺测断后伸长量准确⾄±0.25mm。

20分5计算断后伸长率：A=(L U-L0)/L0 *100%（断后伸长率修约0.5%）20分6试验结束后，⽴即切断仪器电源，擦拭仪器并归位。

10分⼆、钢筋弯曲试验步骤：试验⽬的：冷弯试验是⽤以检查钢材承受规定弯曲变形的能⼒，观察其缺陷。

1）试样长度根据仪器设备确定，⼀般为5d+150mm，d为公称直径23）选择⽀辊间距离：（此间距在试验期间应保持不变）L=（D+3a）±a/2a----公称直径，D----弯芯直径（⼀）试验准备：1 室内温度控制在：10～35℃。

（对温度要求严格时：23℃±5℃） 5分。

2检查试验仪器是否正常运⾏并预热仪器。

5分⼆）试验步骤：1 根据上⾯内容选择好冷弯压头，10分2 计算并调好间距，把样品放在⽀辊正中间。

样品中⼼与冷弯头对准。

45分3 调整冷弯头，使其刚好与样品接触，数值清零后，开始加压。

试验速率控制在（1±0.2）mm/s 15分5 冷弯⾄要求的⾓度后，停⽌加压，松油。

取出样品，察看弯曲最⼤部分有⽆裂缝、起层剥落状况，判定是否合格10分6试验结束后，⽴即切断仪器电源，擦拭仪器并归位。
