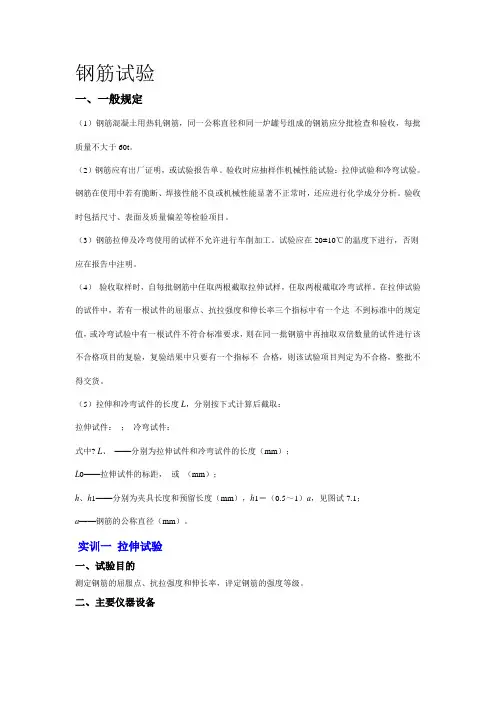

钢筋试验一、一般规定（1）钢筋混凝土用热轧钢筋，同一公称直径和同一炉罐号组成的钢筋应分批检查和验收，每批质量不大于60t。

（2）钢筋应有出厂证明，或试验报告单。

验收时应抽样作机械性能试验：拉伸试验和冷弯试验。

钢筋在使用中若有脆断、焊接性能不良或机械性能显著不正常时，还应进行化学成分分析。

验收时包括尺寸、表面及质量偏差等检验项目。

（3）钢筋拉伸及冷弯使用的试样不允许进行车削加工。

试验应在20±10℃的温度下进行，否则应在报告中注明。

（4）验收取样时，自每批钢筋中任取两根截取拉伸试样，任取两根截取冷弯试样。

在拉伸试验的试件中，若有一根试件的屈服点、抗拉强度和伸长率三个指标中有一个达不到标准中的规定值，或冷弯试验中有一根试件不符合标准要求，则在同一批钢筋中再抽取双倍数量的试件进行该不合格项目的复验，复验结果中只要有一个指标不合格，则该试验项目判定为不合格，整批不得交货。

（5）拉伸和冷弯试件的长度L，分别按下式计算后截取：拉伸试件：；冷弯试件：式中? L、——分别为拉伸试件和冷弯试件的长度（mm）；L0——拉伸试件的标距，或（mm）；h、h1——分别为夹具长度和预留长度（mm），h1＝（0.5～1）a，见图试7.1；a——钢筋的公称直径（mm）。

实训一拉伸试验一、试验目的测定钢筋的屈服点、抗拉强度和伸长率，评定钢筋的强度等级。

二、主要仪器设备1.万能材料试验机示值误差不大于1％。

量程的选择：试验时达到最大荷载时，指针最好在第三象限（180°～270°）内，或者数显破坏荷载在量程的50％～75％之间。

2.钢筋打点机或划线机、游标卡尺（精度为0.1mm）等。

三、试样制备拉伸试验用钢筋试件不得进行车削加工，可以用两个或一系列等分小冲点或细划线标出试件原始标距，测量标距长度L0，精确至0.1mm，见图试7.1。

根据钢筋的公称直径按表6.6选取公称横截面积（mm2）。

图试7.1 钢筋拉伸试验试件a－试样原始直径；L0－标距长度；h1－取（0.5～1）a；h－夹具长度四、试验步骤1.将试件上端固定在试验机上夹具内，调整试验机零点，装好描绘器、纸、笔等，再用下夹具固定试件下端。

建筑钢材实验一、拉伸实验 （一）实验目的通过拉伸试验测定钢筋的屈服点、抗拉强度和伸长率，评定钢筋的强度等级。

弯曲实验，对钢筋塑性进行检验，也间接测定钢筋内部的缺陷。

（二）主要仪器设备万能材料实验机 游标卡尺等。

（三）实验步骤1.在每一验收批次钢筋中的任意一根上任意端截取500mm （一般取1000mm ）取一组试件（拉伸、弯曲各两根），拉伸试验的钢筋不得进行车削加工。

原始标距的长度（L 0）一般取L 0=5d 或是L 0=10d(d 为钢筋直径)，测量原始标距L 0为200mm （标据点1到标据点6之间的距离）。

2.??接通电源，按下油泵启动按钮（绿色为启动按钮、红色为关闭按钮），预热5min 。

回油阀 关闭按钮 启动按钮 送油阀3.将第一根试件（直径20mm, L=10d+200=400mm ）的上端固定在实验机上夹具内，再用下夹具固定试件下端（上下端必须加满）。

标距点标距点标距点标距点标距点标距夹具距夹具距4．开动实验机进行拉伸，控制好加荷速率（详钢筋加荷速率一览表，钢筋混凝土用热轧带肋钢筋的弹性模量都大于*105≥150000N/mm 2）， 直至试件拉断，记录破坏荷载。

屈服值为 KN 极限抗拉强度值。

5.将已拉断的试件两端在断裂处对齐，尽量使其轴线位于同一条直线上，测量试件拉断后的标距长度251mm 。

6.同样的方法做完第二根钢筋，记录破坏荷载。

屈服值为 极限抗拉强度值167KN7.打扫实验室清洁卫生。

二、冷弯实验步骤1.将钢筋放在试验机验机平台支辊上，调整冷弯冲头接近钢筋。

平稳地加荷（5-10KN/s ），钢筋弯曲至规定角度（90°或180°）后，停止冷弯，见下图。

数显峰钢筋断面标距点上夹下夹标距点 标距点冷弯冲头支辊支辊90°弯曲2.结果评定在常温下，在规定的弯曲角度下（90°或180°）对钢筋进行弯曲，检测两根弯曲钢筋的外表面，若无裂纹、断裂或起层，即判定钢筋的冷弯合格，否则冷弯不合格 三、原始数据记录评定 级别公称直径（mm ） 面积（mm 2）屈服点（KN ） 抗拉强度（KN ） 原始长度 拉伸后的长度 冷弯 HRB33520200 251 合格20200244 合格1.钢筋的屈服点s 和抗拉强度b 按下式计算：式中 s σ、b σ——分别为钢筋的屈服点和抗拉强度（MPa ）；s F 、b F ——分别为钢筋的屈服荷载和最大荷载（N ）；A ——试件的公称横截面积（mm 2）第一根：s σ ==393 Mpa>335 MPab σ ==499 Mpa>455 Mpa第二根：s σ == Mpa>335 MPab σ == Mpa>455 Mpa180°弯曲2.钢筋的伸长率5δ或10δ按下式计算如果直接测量所求得的伸长率能达到技术条件要求的规定值，则可不采用移位法。

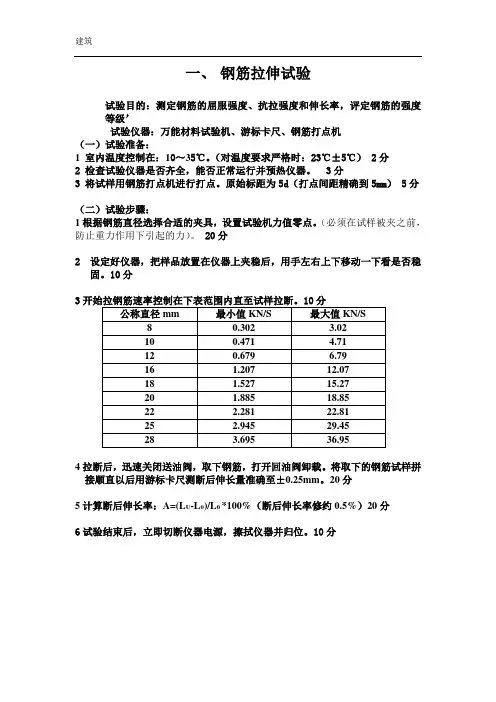

一、钢筋拉伸试验试验目的：测定钢筋的屈服强度、抗拉强度和伸长率，评定钢筋的强度等级’试验仪器：万能材料试验机、游标卡尺、钢筋打点机（一）试验准备：1 室内温度控制在：10～35℃。

（对温度要求严格时：23℃±5℃） 2分2 检查试验仪器是否齐全，能否正常运行并预热仪器。

3分3 将试样用钢筋打点机进行打点。

原始标距为5d（打点间距精确到5mm） 5分（二）试验步骤：1根据钢筋直径选择合适的夹具，设置试验机力值零点。

（必须在试样被夹之前，防止重力作用下引起的力）。

20分2设定好仪器，把样品放置在仪器上夹稳后，用手左右上下移动一下看是否稳固。

10分34拉断后，迅速关闭送油阀，取下钢筋，打开回油阀卸载。

将取下的钢筋试样拼接顺直以后用游标卡尺测断后伸长量准确至±0.25mm。

20分5计算断后伸长率：A=(L U-L0)/L0 *100%（断后伸长率修约0.5%）20分6试验结束后，立即切断仪器电源，擦拭仪器并归位。

10分二、钢筋弯曲试验步骤：试验目的：冷弯试验是用以检查钢材承受规定弯曲变形的能力，观察其缺陷。

1）试样长度根据仪器设备确定，一般为5d+150mm，d为公称直径23）选择支辊间距离：（此间距在试验期间应保持不变）L=（D+3a）±a/2a----公称直径，D----弯芯直径（一）试验准备：1 室内温度控制在：10～35℃。

（对温度要求严格时：23℃±5℃） 5分。

2检查试验仪器是否正常运行并预热仪器。

5分二）试验步骤：1 根据上面内容选择好冷弯压头，10分2 计算并调好间距，把样品放在支辊正中间。

样品中心与冷弯头对准。

45分3 调整冷弯头，使其刚好与样品接触，数值清零后，开始加压。

试验速率控制在（1±0.2）mm/s 15分5 冷弯至要求的角度后，停止加压，松油。

取出样品，察看弯曲最大部分有无裂缝、起层剥落状况，判定是否合格10分6试验结束后，立即切断仪器电源，擦拭仪器并归位。

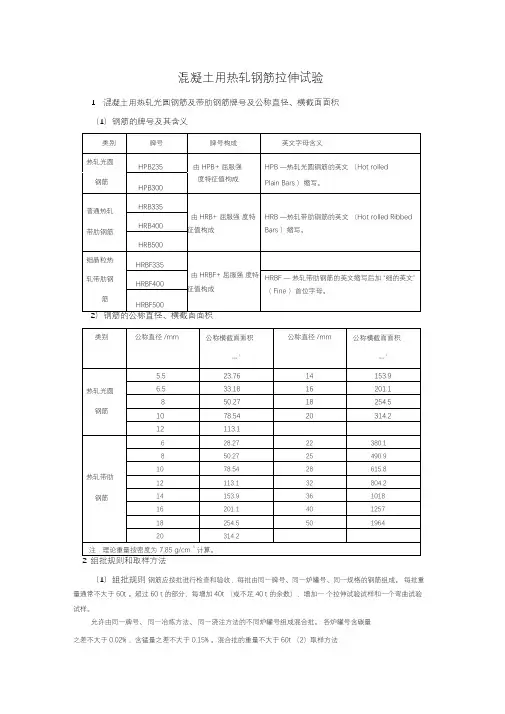

混凝土用热轧钢筋拉伸试验1.混凝土用热轧光圆钢筋及带肋钢筋牌号及公称直径、横截面面积（1）钢筋的牌号及其含义2）钢筋的公称直径、横截面面积2. 组批规则和取样方法（1）组批规则钢筋应按批进行检查和验收，每批由同一牌号、同一炉罐号、同一规格的钢筋组成。

每批重量通常不大于60t 。

超过60 t 的部分，每增加40t （或不足40 t 的余数），增加一个拉伸试验试样和一个弯曲试验试样。

允许由同一牌号、同一冶炼方法、同一浇注方法的不同炉罐号组成混合批。

各炉罐号含碳量之差不大于0.02% ，含锰量之差不大于0.15% 。

混合批的重量不大于60t （2）取样方法3拉伸试件的长度L ，分别按下式计算后截取：拉伸试件：L L0 2h 2h1 ；式中：L、L w ——分别为拉伸试件和冷弯试件的长度（mm ）；L0——拉伸试件的标距（mm ）；h、h1——分别为夹具长度和预留长度（mm ），h1＝（0.5～1）a；a——钢筋的公称直径（mm ）。

对于光圆钢筋一般要求夹具之间的最小自由长度不小于350mm；对于带肋钢筋，夹具之间的最小自由长度一般要求：d 25 时，不小于350mm；25 d 32 时，不小于400mm；32 d 50 时，不小于500mm 。

2.主要仪器设备（1）万能材料试验机：示值误差不大于1％。

量程的选择：试验时达到最大荷载时，指针最好在第三象限（180°～270°）内，或者数显破坏荷载在量程的50％～75％之间。

（2）钢筋打点机或划线机、游标卡尺（精度为0.1mm ）等。

3.试样制备拉伸试验用钢筋试件不得进行车削加工，可以用两个或一系列等分小冲点或细划线标出试件原始标距，测量标距长度L0，精确至0.1mm，见图-1。

根据钢筋的公称直径选取公称横截面积（mm 2）。

图-1 钢筋拉伸试验试件a－试样原始直径；L0－标距长度；h1－取（0.5～1）a；h－夹具长度4.试验步骤①将试件上端固定在试验机上夹具内，调整试验机零点，装好描绘器、纸、笔等，再用下夹具固定试件下端。

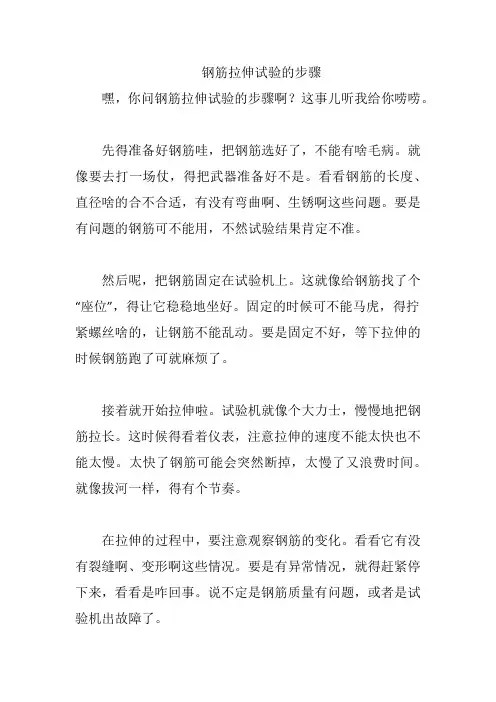

钢筋拉伸试验的步骤嘿，你问钢筋拉伸试验的步骤啊？这事儿听我给你唠唠。

先得准备好钢筋哇，把钢筋选好了，不能有啥毛病。

就像要去打一场仗，得把武器准备好不是。

看看钢筋的长度、直径啥的合不合适，有没有弯曲啊、生锈啊这些问题。

要是有问题的钢筋可不能用，不然试验结果肯定不准。

然后呢，把钢筋固定在试验机上。

这就像给钢筋找了个“座位”，得让它稳稳地坐好。

固定的时候可不能马虎，得拧紧螺丝啥的，让钢筋不能乱动。

要是固定不好，等下拉伸的时候钢筋跑了可就麻烦了。

接着就开始拉伸啦。

试验机就像个大力士，慢慢地把钢筋拉长。

这时候得看着仪表，注意拉伸的速度不能太快也不能太慢。

太快了钢筋可能会突然断掉，太慢了又浪费时间。

就像拔河一样，得有个节奏。

在拉伸的过程中，要注意观察钢筋的变化。

看看它有没有裂缝啊、变形啊这些情况。

要是有异常情况，就得赶紧停下来，看看是咋回事。

说不定是钢筋质量有问题，或者是试验机出故障了。

最后，等拉伸到一定程度，就可以停下来了。

看看钢筋的伸长量是多少，还有它的强度够不够。

这就像给钢筋做了个“体检”，看看它合不合格。

给你讲个事儿吧。

我有个朋友在工地干活，他们有一次做钢筋拉伸试验。

一开始都挺顺利的，可是拉伸到一半的时候，钢筋突然断了。

大家都吓了一跳，赶紧检查是咋回事。

后来发现是钢筋有个小裂缝，没注意到。

从那以后，他们做试验就更小心了，每次都仔细检查钢筋的质量。

所以啊，做钢筋拉伸试验可不能马虎，每一个步骤都得认真对待，这样才能得到准确的结果呢。

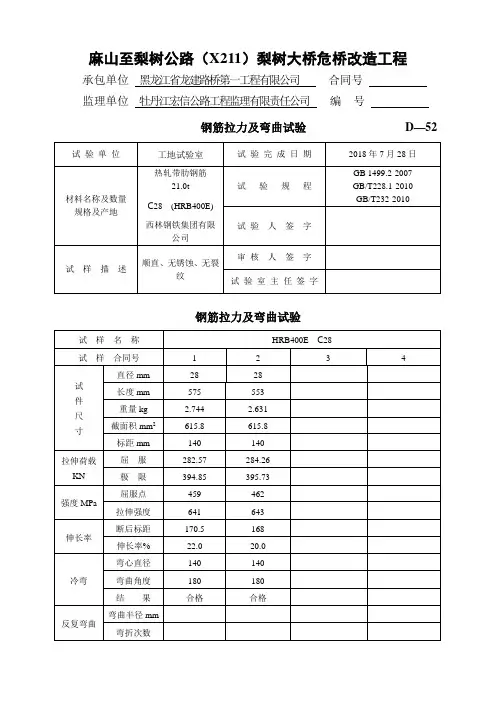

麻山至梨树公路（X211）梨树大桥危桥改造工程
承包单位黑龙江省龙建路桥第一工程有限公司合同号
监理单位牡丹江宏信公路工程监理有限责任公司编号
钢筋拉力及弯曲试验D—52 试验单位工地试验室试验完成日期2018年7月28日
材料名称及数量规格及产地
热轧带肋钢筋
21.0t
C28 (HRB400E)
西林钢铁集团有限
公司
试验规程
GB 1499.2-2007
GB/T228.1-2010
GB/T232-2010
试验人签字
试样描述顺直、无锈蚀、无裂
纹
审核人签字
试验室主任签字
钢筋拉力及弯曲试验
试样名称HRB400E C28
试样合同号 1 2 3 4
试件尺寸
直径mm 28 28 长度mm 575 553 重量kg 2.744 2.631 截面积mm2615.8 615.8 标距mm 140 140
拉伸荷载
KN 屈服282.57 284.26 极限394.85 395.73
强度MPa
屈服点459 462 拉伸强度641 643
伸长率断后标距170.5 168 伸长率% 22.0 20.0
冷弯弯心直径140 140 弯曲角度180 180 结果合格合格
反复弯曲弯曲半径mm 弯折次数
结论。
