钢筋拉伸试验讲义钢筋原材拉伸试验方法一．试验依据GB／T228.1-2022《金属材料拉伸试验第1部分：室温试验方法》GBT232-1999金属材料弯曲试验方法GB1499.1-2022钢筋混凝土用钢第1部分热轧光圆钢筋GB1499.2-2007钢筋混凝土用钢第2部分热轧带肋钢筋二．检测环境对于试验温度一般要求在10℃-35℃之间，对于有严格要求的在23℃±5℃之间。
四．仪器设备1钢筋拉伸试验机及不同规格夹具试验机主机、控制平台、夹具2冷弯试验机及不同规格弯头3切割机及砂轮片注：砂轮片使用到白色标记处需更换。
4连续式标距打点机5mm的等间距标记10mm的等间距标记5钢尺、电子秤6清理卫生的工具等等。
五．试验前的准备工作1.查看温湿度计，室内温度是否满足试验需求；2.穿戴手套、做好个人安全防护；3.检查仪器是否异常、油缸油量、检定日期并将仪器器预热5—10min;4.填写使用记录等。
六．试验步骤1.重量偏差试验1、接通电源，进行砂轮机空转调试后，将钢筋稳妥夹紧，缓缓将钢筋两端磨平至试验所需平整度；2、将钢筋放置工作平台上，用符合精度的钢尺逐支测量试样长度并记录（精确至1mm）；4、钢筋实际重量与公称重量的偏差(%)按下方公式计算：重量偏差=试样实际总重量-(试样总长度某公称重量)某100试样总长度某公称重量检验结果的数值修约与判定应符合YB/T081的规定。
计算公式中公称重量应根据受检样品的公称直径从表2查找：公称横截面面积与公称重量钢筋的公称横截面面积与公称重量列于表2。
表2公称直径，mm公称横截面面积，mm2理论重量，kg/m681012141618202225283236405028.2750.2778.54113.1153.9201.125 4.5314.2380.1490.9615.8804.21018125719640.2220.3950.6170.8881.21 1.582.002.472.983.854.836.317.999.8715.425、检测钢筋的实际重量与理论重量的允许偏差应符合下方表4的规定。
钢筋拉伸试验
1.测量标距长度L0，精确至0.1mm。
2.车削试件分别测量标距两端点和中部的直径，求出截面面
积，取三个面积中最小值S0为计算面积。
不经车削的试件其截面积按刚进的公称直径计算。
3.将试件夹放在试验机夹头内，开动试验机加荷。
试件屈服
前，加荷速度是10MPa/S，屈服后，夹头移动速度为不大于0.5L0
/min。
4加荷拉伸时，当试验机刻度盘指针停止在恒定荷载，或不计
初始效应指针回转时的最小载荷，就是屈服点荷载F s.5继续加载至试件拉断，记录刻度盘指针的最大荷载F b。
6将拉断试件在断裂处对齐，并保持在同一轴线上，测量拉伸
后标距两端点间的长度L1 精确至0.1mm。
8.计算：屈服强度σ
/S0抗拉强度σb=F b/S0伸长率δ=(L1-L0)/L0 x100
s=F s
钢筋冷弯试验：1.检查试验的试样长度满足L=5d+150毫米；2.将试样安装在试验机上，调整试验机两支点间的距离应约为压头d +2.1 d；3.进行弯曲试验，试验过程中应平稳地对试样施加压力，达到某规定角度的弯曲。
4.弯曲后检查试样弯曲处的外面及侧面，是否有裂缝、裂断或起层。
钢筋拉伸,弯曲试验
实验人员:
拉伸试验
1.试验目的
拉伸试验是测定钢材在拉伸过程中应力和应变的关系曲线,以及下屈服强度,抗拉强度,断后伸长率三个重要指标,来评定钢材的质量.
仪器设备:万能材料试验机游标卡尺
2.试验步骤
(1)对钢筋进行打点
(2)将试样固定在试验机夹具内,应确保试样受轴向拉力的作用.开动试验机进行
拉伸,试验机夹头的速度应尽可能的保持恒定,并使应力速度在一范围内,拉至钢筋断裂.
(3)强度的测定
1)从曲线图或测力盘读取,不计初始瞬时效应时屈服阶段的最小力或屈服平
台的恒定力,试验过程的最大力.
2)安下式计算下屈服强度(R eL),抗拉强度(R m).
R El=F eL/S0 R m=F m/S0 S0为钢筋的公称横截面积R m为屈服阶段的最小力
(4)断后伸长率的测定
A=(L u-L0)/L0 * 100%
式中A表示L0 =5d时的断后伸长率(%)
L u 断后标距L0为原始标距
实验数据及计算:钢筋直径为16mm
冷弯试验
1.实验目的
检验钢筋承受规定弯曲程度变形能力.
2.仪器设备
(1)压力机或万能试验机
(2)弯曲装置
3.试验步骤
将钢筋放在实验机下,钢筋放置位置,按往下按钮,对钢筋施力使其弯曲,再按使左右移动的按钮,使试样进一步弯曲,直至达到180度.
4.结果判定
检查试样弯曲处外表面,无肉眼可见裂纹应评定为合格.
结论:试样弯曲处外表面,无肉眼可见裂纹,因此该试件合格. 实验报告人:
学号:。
建筑钢材实验一、拉伸实验 （一）实验目的通过拉伸试验测定钢筋的屈服点、抗拉强度和伸长率，评定钢筋的强度等级。
弯曲实验，对钢筋塑性进行检验，也间接测定钢筋内部的缺陷。
（二）主要仪器设备万能材料实验机 游标卡尺等。
（三）实验步骤1.在每一验收批次钢筋中的任意一根上任意端截取500mm （一般取1000mm ）取一组试件（拉伸、弯曲各两根），拉伸试验的钢筋不得进行车削加工。
原始标距的长度（L 0）一般取L 0=5d 或是L 0=10d(d 为钢筋直径)，测量原始标距L 0为200mm （标据点1到标据点6之间的距离）。
2.??接通电源，按下油泵启动按钮（绿色为启动按钮、红色为关闭按钮），预热5min 。
回油阀 关闭按钮 启动按钮 送油阀3.将第一根试件（直径20mm, L=10d+200=400mm ）的上端固定在实验机上夹具内，再用下夹具固定试件下端（上下端必须加满）。
标距点标距点标距点标距点标距点标距夹具距夹具距4．开动实验机进行拉伸，控制好加荷速率（详钢筋加荷速率一览表，钢筋混凝土用热轧带肋钢筋的弹性模量都大于*105≥150000N/mm 2）， 直至试件拉断，记录破坏荷载。
屈服值为 KN 极限抗拉强度值。
5.将已拉断的试件两端在断裂处对齐，尽量使其轴线位于同一条直线上，测量试件拉断后的标距长度251mm 。
6.同样的方法做完第二根钢筋，记录破坏荷载。
屈服值为 极限抗拉强度值167KN7.打扫实验室清洁卫生。
二、冷弯实验步骤1.将钢筋放在试验机验机平台支辊上，调整冷弯冲头接近钢筋。
平稳地加荷（5-10KN/s ），钢筋弯曲至规定角度（90°或180°）后，停止冷弯，见下图。
数显峰钢筋断面标距点上夹下夹标距点 标距点冷弯冲头支辊支辊90°弯曲2.结果评定在常温下，在规定的弯曲角度下（90°或180°）对钢筋进行弯曲，检测两根弯曲钢筋的外表面，若无裂纹、断裂或起层，即判定钢筋的冷弯合格，否则冷弯不合格 三、原始数据记录评定 级别公称直径（mm ） 面积（mm 2）屈服点（KN ） 抗拉强度（KN ） 原始长度 拉伸后的长度 冷弯 HRB33520200 251 合格20200244 合格1.钢筋的屈服点s 和抗拉强度b 按下式计算：式中 s σ、b σ——分别为钢筋的屈服点和抗拉强度（MPa ）；s F 、b F ——分别为钢筋的屈服荷载和最大荷载（N ）；A ——试件的公称横截面积（mm 2）第一根：s σ ==393 Mpa>335 MPab σ ==499 Mpa>455 Mpa第二根：s σ == Mpa>335 MPab σ == Mpa>455 Mpa180°弯曲2.钢筋的伸长率5δ或10δ按下式计算如果直接测量所求得的伸长率能达到技术条件要求的规定值，则可不采用移位法。

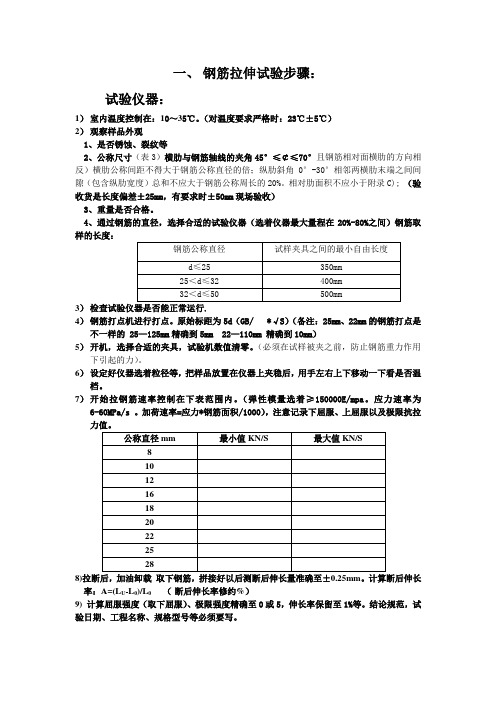

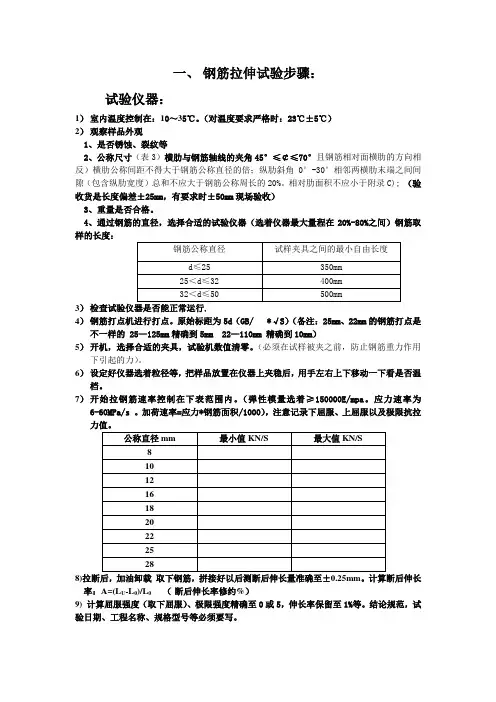

一、钢筋拉伸试验步骤：试验仪器：1）室内温度控制在：10～35℃。
（对温度要求严格时：23℃±5℃）2）观察样品外观1、是否锈蚀、裂纹等2、公称尺寸（表3）横肋与钢筋轴线的夹角45°≤￠≤70°且钢筋相对面横肋的方向相反）横肋公称间距不得大于钢筋公称直径的倍；纵肋斜角0°-30°相邻两横肋末端之间间隙（包含纵肋宽度）总和不应大于钢筋公称周长的20%。
相对肋面积不应小于附录C); （验收货是长度偏差±25mm，有要求时±50mm现场验收）3、重量是否合格。
4、通过钢筋的直径，选择合适的试验仪器（选着仪器最大量程在20%-80%之间）钢筋取样的长度：3）4）钢筋打点机进行打点。
原始标距为5d（GB/ *√S）（备注：25mm、22mm的钢筋打点是不一样的 25—125mm精确到5mm 22—110mm 精确到10mm）5）开机，选择合适的夹具，试验机数值清零。
（必须在试样被夹之前，防止钢筋重力作用下引起的力）。
6）设定好仪器选着粒径等，把样品放置在仪器上夹稳后，用手左右上下移动一下看是否温档。
7）开始拉钢筋速率控制在下表范围内。
（弹性模量选着≥150000E/mpa。
应力速率为6-60MPa/s 。
加荷速率=应力*钢筋面积/1000），注意记录下屈服、上屈服以及极限抗拉8)拉断后，加油卸载取下钢筋，拼接好以后测断后伸长量准确至±0.25mm。
计算断后伸长率：A=(L U-L0)/L0 （断后伸长率修约%）9)计算屈服强度（取下屈服）、极限强度精确至0或5，伸长率保留至1%等。
结论规范，试验日期、工程名称、规格型号等必须要写。
二、钢筋弯曲试验步骤：1对于光圆钢筋弯心直径：D=d2）选择支辊间距离：（此间距在试验期间应保持不变）L=（D+3a）±a/2a----公称直径，D----弯芯直径3）室内温度保持10～35℃。
麻山至梨树公路（X211）梨树大桥危桥改造工程
承包单位黑龙江省龙建路桥第一工程有限公司合同号
监理单位牡丹江宏信公路工程监理有限责任公司编号
钢筋拉力及弯曲试验D—52 试验单位工地试验室试验完成日期2018年7月28日
材料名称及数量规格及产地
热轧带肋钢筋
21.0t
C28 (HRB400E)
西林钢铁集团有限
公司
试验规程
GB 1499.2-2007
GB/T228.1-2010
GB/T232-2010
试验人签字
试样描述顺直、无锈蚀、无裂
纹
审核人签字
试验室主任签字
钢筋拉力及弯曲试验
试样名称HRB400E C28
试样合同号 1 2 3 4
试件尺寸
直径mm 28 28 长度mm 575 553 重量kg 2.744 2.631 截面积mm2615.8 615.8 标距mm 140 140
拉伸荷载
KN 屈服282.57 284.26 极限394.85 395.73
强度MPa
屈服点459 462 拉伸强度641 643
伸长率断后标距170.5 168 伸长率% 22.0 20.0
冷弯弯心直径140 140 弯曲角度180 180 结果合格合格
反复弯曲弯曲半径mm 弯折次数
结论。
