LGPBALANCED METER ( MULT-HOLE ORIFICE FLOW METER)LGP平衡式流量测量节流装置使用说明书LGP-DT-JS-1020-2018(A)感谢您选择丹东通博电器（集团）有限公司的产品。
本使用说明书给您提供有关安装、连接和调试以及针对维护、故障排除和贮存方面的重要信息。
请在安装调试前仔细阅读并将它作为产品的组成部分保存在仪表的近旁，供随时翻阅。
并可通过下载本说明书。
如未遵照本说明书进行操作，则本仪表所提供的防护可能会被破坏。
商标、版权和限制说明通博、通博电器、通博泵业、DDTOP、均为公司的注册商标。
本仪表的性能规格自发布之日起生效，如有更改，恕不另行通知。
丹东通博电器（集团）有限公司有权在任何时候对本说明书所述的产品进行修改，恕不另行通知。
质保丹东通博电器（集团）有限公司保证所有产品自出厂之日起，一年之内无材料和制造工艺方面的缺陷。
在质保期内，如产品出现质量问题而返回，提出的索赔要求经制造厂检验后确定属于质保范围内，则丹东通博电器（集团）有限公司负责免费为买方（或业主）维修或更换。
丹东通博电器（集团）有限公司对因设备使用不当，劳动力索赔、直接或后续损伤以及安装和使用设备所引起的费用概不负责。
除了关于丹东通博电器（集团）有限公司某些产品的特殊书面保修证明，丹东通博电器（集团）有限公司不提供任何明示或暗示的质量保证。
质量丹东通博电器（集团）有限公司通过了ISO9001质量体系认证，产品生产的全过程均严格依照质量体系的规定范围执行，对产品和服务质量提供最强有力的保证。
1安全提示 (4)1.1爆炸可能会导致死亡或严重伤害。
(4)1.2过程泄漏可能导致严重伤害或死亡。
(4)1.3不遵守安全安装准则可能导致死亡或严重受伤。
(4)2产品说明 (4)2.1产品主要结构 (4)2.2工作原理 (5)2.3包装 (5)2.4吊装运输 (6)2.5仓储 (6)3主要执行标准 (6)3.1 产品特点 (6)3.2主要参数 (6)3.3应用范围 (7)4管道式外形尺寸示意图 (7)5开箱及检查 (8)5.1开箱验货注意事项 (8)5.2检查内容 (8)6安装 (8)6.1安装工具 (8)6.2安装技术要求 (8)7 故障分析与排除 (10)8 维护 (10)9 拆卸 (11)9.1警告 (11)9.2 废物清除 (11)10 产品认证 (11)1安全提示出于安全的原因，明确禁止擅自改装或改变产品，维修或替换只允许使用由制造商指定的配件。

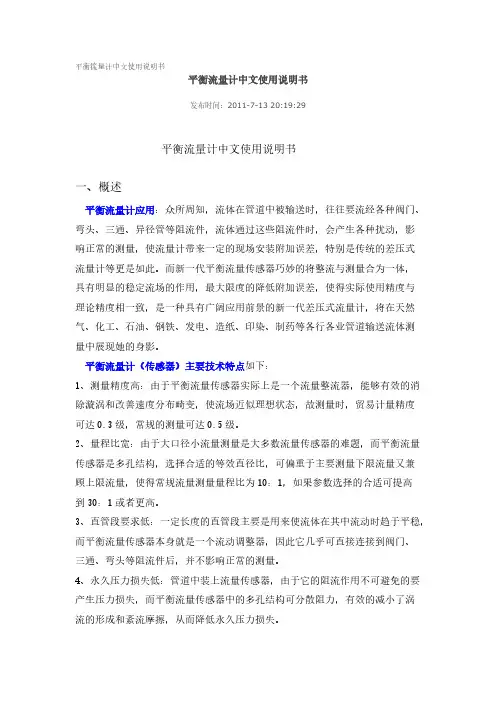

平衡流量计中文使用说明书平衡流量计中文使用说明书发布时间：2011-7-13 20:19:29平衡流量计中文使用说明书一、概述平衡流量计应用：众所周知，流体在管道中被输送时，往往要流经各种阀门、弯头、三通、异径管等阻流件，流体通过这些阻流件时，会产生各种扰动，影响正常的测量，使流量计带来一定的现场安装附加误差，特别是传统的差压式流量计等更是如此。
而新一代平衡流量传感器巧妙的将整流与测量合为一体，具有明显的稳定流场的作用，最大限度的降低附加误差，使得实际使用精度与理论精度相一致，是一种具有广阔应用前景的新一代差压式流量计，将在天然气、化工、石油、钢铁、发电、造纸、印染、制药等各行各业管道输送流体测量中展现她的身影。
平衡流量计（传感器）主要技术特点如下：1、测量精度高：由于平衡流量传感器实际上是一个流量整流器，能够有效的消除漩涡和改善速度分布畸变，使流场近似理想状态，故测量时，贸易计量精度可达0.3级，常规的测量可达0.5级。
2、量程比宽：由于大口径小流量测量是大多数流量传感器的难题，而平衡流量传感器是多孔结构，选择合适的等效直径比，可偏重于主要测量下限流量又兼顾上限流量，使得常规流量测量量程比为10：1，如果参数选择的合适可提高到30：1或者更高。
3、直管段要求低：一定长度的直管段主要是用来使流体在其中流动时趋于平稳，而平衡流量传感器本身就是一个流动调整器，因此它几乎可直接连接到阀门、三通、弯头等阻流件后，并不影响正常的测量。
4、永久压力损失低：管道中装上流量传感器，由于它的阻流作用不可避免的要产生压力损失，而平衡流量传感器中的多孔结构可分散阻力，有效的减小了涡流的形成和紊流摩擦，从而降低永久压力损失。

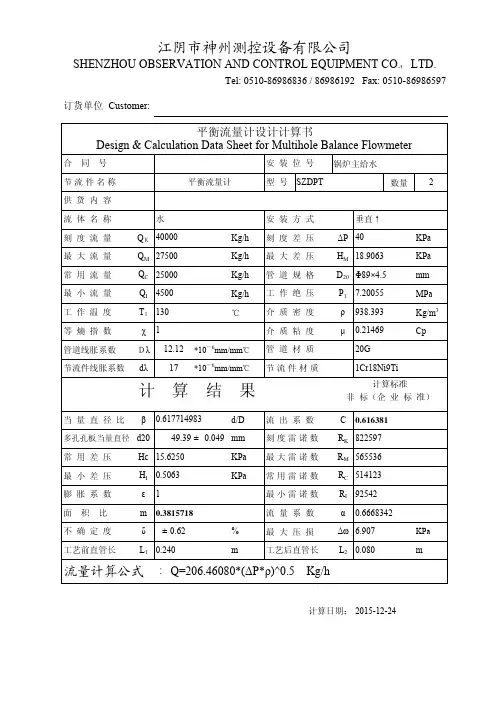

5、平衡流量计主要技术参数指标：1、口径：从DN10-----DN30002、精度等级：±0.3%、±0.5%、±1.0%3、重复性：0.1%4、量程比：10：1、30：1（或者更高）5、介质操作温度：<600℃6、介质操作压力：≤25MPa7、永久压力损失(Pa)：≤0.31ρV2 ρ—介质密度Kg/m3 V—平均流速 m/s) (8、可测双向流二、平衡流量计工作原理：在充满流体的管道中固定放置一个流通面积小于管道截面积的阻流件(俗称节流装置)，则管道内流体在通过该节流装置时就会局部收缩，在收缩处流通面积变小，流速增加，静压降低，因此，在节流装置前后将产生一定的差压，平衡流量传感器也是基于这一原理工作的，它不但能够产生差压，而且由于平衡流量传感器中的节流装置还是一个整流器，所以产生的差压特别的稳定，根据流体力学中的质量守恒定律和能量守恒定律可计算出流体的体积流量和质量流量，如下：q v=K(△P/ρ)1/2或 q m=K(△P·ρ)1/2式中：q V—体积流量（m3/h）；q m—质量流量（kg/h）；△P—输出差压（kpa）；K—流量标定系数；ρ—流体密度（kg/m3）。
流量计说明书流量计说明书篇一：流量计使用方法及问题解析流量计外观及使用方法如下所示：接线时1，2，3是电源端使用的是24V供电4是数字量输出，也就是说该引脚输出一定频率的信号，信号的频率与流量相关。
频率关系为1HZ的频率对应一单位NV的的流量（该单位不是清楚是什么）5是模拟量输出，输出的是4-20mA的电流信号，电流大小与流量线性相关。
6、7是RS232串口输出，RXD接收端，TXD发送端。
该端口可以提供与PC的通信功能，也就对应需购买的软件。
连接方式为RX对应9针串口（电脑端口）的2，TX对应9针串口的3，GND 对应9针串口的5。
问题分析及解决方法1、流量计自带LCD屏显示功能，如果不能正常显示说明，电源未正确连接，检查123接线是否正确。
2、如未配液晶屏，需购买。
或通过3条中模拟量或数字量的自制显示单元实现（成本不会很高）3、如果正常显示，流量数显示不正确，说明参数未配置正确 1是输出流量没规律，说明流量计是坏的，需更换2输出线性相关只是大小不正确可通过以下方式解决1）通过串口发送命令对传感器重新标定或设定，但是通信协议需厂家提供。
厂家提供的软件不一定有该功能。
2）通过模拟量输出口，测量输出电流，然后将电流与流量相对应，对应关系可自己设定。
自己做一个小控制器通过这个关系将流量重新显示。
3）通过数字量口，测量频率信号，然后对应流量信号，也需要自己做控制器显示。
4、另一种可能是测量程不匹配，可参照下表确认，内径与最大最小流量的关系流量计说明书篇二：超声波流量计说明书SCT超声波流量计说明书（固定式、便携式通用）MKflo-2000F系列中文版超声波流量计说明书目录一概述 (4)1.1 引言 (4)1.2 SCT的特点 (4)1.3 工作原理 (4)1.6 可选备件 (5)1.7产品型号编码规则 (5)1.8接线图 (6)1.9 性能指标 (6)二开始安装测量 (8)2.1 开箱检查 (8)2.2 供电电源 (8)2.2.1 便携式 (8)2.2.2 固定式 (8)2.2.3 接线 (8)2.3 通电 (8)2.4 键盘 (8)2.5 怎样操作 (9)2.6 窗口简介 (10)2.7 快速输入管道参数和步骤 (10)2.8选择测量点 (11)2.9 探头接线 (11)2.10 安装探头 (12)2.10.1 探头安装距离 (12)2.10.2 探头安装方式 (12)2.10.3 V法 (12)2.10.4 Z法 (12)2.10.5 N法（不常用的方法） (13)2.10.6 W法（极不常用的方法） (13)2.10.7 插入式传感器的安装 (13)2.11 检查安装 (17)2.11.1 信号强度 (17)2.11.2数据数量 (18)2.11.3 总传输时间、时差 (18)2.11.4 传输时间比 (18)2.11.4 安装时注意的问题 (18)三怎样使用 (19)3.1 怎样判断流量计是否工作正常 (19)3.2 怎样选择流量单位制 (19)3.3 怎样选择瞬时流量单位 (19)3.4 怎样选择累积流量单位 (19)3.5 怎样选择累积器倍乘因子 (19)3.6 怎样打开或关闭流量累积器 (19)2MKflo-2000F系列中文版超声波流量计说明书3.7 怎样实现流量累积器清零 (19)3.8 怎样恢复出厂设置 (19)3.9 怎样使用阻尼器稳定流量显示 (20)3.10 怎样使用零点切除避免无效累积 (20)3.11 设置零点提高测量精度 (20)3.12 修改仪表系数（标尺因子）进行标定校正 (20)3.13 密码保护（加锁与开锁） (20)3.14 怎样使用打印机 (21)3.15 怎样使用4~20mA电流环输出 (21)3.16 怎样输出模拟电压信号 (21)3.17怎样输出累积脉冲 (21)3.18 怎样使用OCT输出 (21)3.19 怎样修改日期时间 (21)3.20 怎样调整LCD显示器 (22)3.21 怎样使用RS232串行口 (22)3.22怎样查看每日、每月、每年流量 (22)3.23 怎样对模拟输出进行校准 (22)3.24 查看电子序列号和其他细节 (22)四命令/显示窗口详解 (23)4.1 显示窗口一览表 (23)4.2 显示窗口顺序介绍 (24)五问题处理 (41)表1. 硬件上电自检信息及原因对策 (41)表２. 工作时错误代码原因及对策 (42)其他常见问题问答 (43)六热量和其他物理量测量 (44)6.1 功能介绍 (44)6.2热量测量硬件接线 (44)6.3怎样进行热量测量 (44)6.4温度、压力等信号的量程范围设置 (44)6.5联网时模拟输入量的读取 (44)七质量保证及服务维修支持 (45)7.1 质量保证 (45)7.2 公司服务 (45)7.3 产品升级 (45)7.4 技术咨询 (45)八附录 (46)8.1常用液体声速和粘度 (46)8.2 常用材料声速 (46)8.3水中声速表（1标准大气压下） (47)3MKflo-2000F系列中文版超声波流量计说明书一概述1.1 引言欢迎您选择使用性能更优异、功能更多、采用专利技术制造的MKFLO-2000F系列中文版超声波流量计。
MBF差压式流量计（多孔平衡型）High accuracyBroad range of applicationsProven technologyEasy to operateDesigned to match your applicationinstrumentation目 录1、概 述 (1)2、测量原理 (1)3、特 点 (2)4、技术参数 (3)5、产品分类 (3)6、安装尺寸图 (4)7、安装说明 (13)8、型号说明 (14)一、 概 述 Fischer&Porter 公司的MBF 系列多孔平衡流量计采用了国际最先进的对称多孔结构设计,是目前最先进的差压式流量计之一。
MBF 系列多孔平衡流量计除具有标准节流装置简单、可靠、安全、适用面广等优点之外，还具有精度高、直管段要求低、量程比宽、永久压损小等优点;同时还克服了标准节流装置的杂物滞留、堵塞和边缘易磨损、维护和检定成本高等缺点，具有广阔的发展前景。
二、测量原理 MBF 系列多孔平衡流量计遵循流体力学定律和伯努利方程，流量计流出系数、传感器多孔孔径位置、形状设计和开孔数量通过独特的研发数据演算，并对各种工况进行优化，使测量精度、重复性、量程比、永久压损等综合指标达到最佳，成为目前最先进的差压式流量计。
多孔整流器 标准孔板 多孔平衡节流件MBF 系列多孔平衡流量计结合了多孔整流器和标准孔板的测量原理，在节流板中心一个圆孔的基础上，对称分布数量不等的圆孔。
当介质流过圆孔时，流体被平衡调整，涡流被最小化，形成近似理想流体，通过取压装置和变送器，可获得稳定的差压信号，根据伯努利方程计算出流体的流量。
公式： Q=KY 式中： Q ：介质流量(m3/h)K ：仪表系数 Y ：膨胀系数 △P：差压值(Pa)ρ：介质工况密度(Kg/m3)MBF 系列多孔平衡流量计实现了流场平衡，整流达到最佳的效果，充分满足流体力学定律对流体测量的要求，将死区效应降到最低。
A+K平衡流量计选型目录简介：特点：技术指标：应用范围：平衡流量计选型：编辑本段简介：平衡流量计是一种革命性的差压式流量仪表，对传统节流装置进行了极大地改进，且该流量计具有平衡整流等显著特征，传统节流装置只有一个流通孔径，节流后使流体失去了理想状态，其工作原理与其他差压式流量计一样，都是基于密封管道中的能量转换原理：在理想流体的情况下管道中的流量与差压的平方根成正比；用测出差压值根据伯努利方程即可计算出管道中的流量。
平衡流量传感器是一个多孔的圆盘节流整流器，安装在管道的截面上，每个孔的尺寸和分布是基于特殊的公式和测试数据而定制的，称为函数孔。
当流体穿过圆盘的函数孔时，流体将被平衡整流，涡流被最小化，形成近似理想流体，通过取压装置，可获得稳定的差压信号，根据伯努利方程计算出体积流量、质量流量。
编辑本段特点：1.测量精度高由于平衡流量传感器具有多孔结构的特点，能对流场进行平衡，降低涡流、振动和信号噪声，流场稳定性大大的提高，表体采用特制的精密管道和专用取压装置，使精确度比传统节流装置提升了5－10倍。
经过实流标定，传感器精确度可达±0.3%、±0.5%，适用于贸易计量场合。
几何尺寸检验，传感器精确度可达±0.5%、±1.0%，适用于过程控制场合。
平衡流量计加工重复性极高，与传统节流装置一样，在实流标定数据基础上，可以实现几何尺寸检定。
2.直管段要求低平衡流量传感器能将流场平衡，调整稳定，且压力恢复比传统节流装置快两倍，大大缩短了对直管段的要求。
大多数情况下直管段可以小至0.5D~2D，尤其对于特殊或昂贵的管道，采用平衡流量计可以省去大量的直管段。
3.永久压力损失低平衡流量计的对称平衡设计，减少了涡流的形成和紊流摩擦，降低了动能的损失，在同样的工况下，与传统节流装置比较，压力损失较少了70%，接近文丘里管，从而节省了相当大的运行成本，值得大量推广。
4.量程比宽与传统节流装置相比,平衡流量计极大提高了测量量程比.研究结果显示，雷诺数大于50000时，选择合适的孔径参数，平衡流量计无上限，根据工业测量实际应用的需要，常规测量量程比为10：1，选择合适的参数可以做道30：1或更高。
