低压油井专用特殊旋转冲砂弯头

7、冲砂施工需有沉砂池，进、出口罐分开， 防止将冲出的砂又循环带入井内。 拉力表
中国石油
8、要有专人观察冲砂出口返液情况。若 发现出口不能正常返液，应立即停止冲 砂施工，迅速上提管柱至原砂面以上30m， 并活动管柱。 10、冲砂施工中途若作业机出故障，必 须进行彻底循环洗井。若水泥车或压风 机出现故障，应迅速上提管柱至原砂面 以上30m，并活动管柱。 11、因管柱下放快造成憋泵，应立即上 提管柱，待泵压和出口排量正常以后， 方可继续加深管柱冲砂。 12、对冲砂地面罐和管线的要求同压井 作业，尤其是气井特别是要注意防火、 防爆、防中毒、避免事故发生。
中国石油
压井漏失严重或者油层压力过低，又受 到设备条件限制无法采用气化液冲砂时， 可采用增大排量进行冲砂的方法。具体 办法是将几台泵联用，以增大排量。其 原理是使泵的排量远远大于井的漏失量， 从而完成冲砂任务。
大排量冲砂
冲管冲砂
采用小直径的管子下入油管中进行冲砂， 以清除砂堵。其优点是操作方便，可不 拆井口，不动油管，并且可以冲至井底。 对于油管内发生砂卡，下了封隔器不能 进行循环的井冲砂特别有效。
请各位领导指正
谢谢
冲砂施工现场
中国石油
漏失严重井冲砂操作
漏失严重井冲砂方式可以选择气 化液冲砂和大排量冲砂。其中气 化液冲砂是连接好水泥车与压风 机，同时向井内打入清水和压输 气（控制好水泥车与压风机的排 量，单根冲完后，命压风机停止， 水泥车继续向井内打入一倍油管 容积），以此气化水作为冲砂液 进行冲砂。大排量冲砂是同时连 接几台水泥车向井内泵入冲砂液 达到泵入的冲砂液量远远大于漏 失量，从而完成冲砂。
中国石油
填砂不合格原因分析
1、填砂管柱数据不准、套管内容积计算错误、填砂时所用的容器不标 准、砂量计算错误或计量错误等一切原因, 都会直接导致填砂一次不合 格。 2、填砂时水泥车排量小, 填砂速度快, 造成混砂比过大, 使砂子在油管 内不能及时下沉形成砂桥, 堵塞油管, 造成填砂失败。 3、填砂后沉砂时间短, 或选择填砂液不合理造成砂子沉降速度慢未完 全下沉至井底或使砂子始终悬浮于井筒, 造成砂面不合格的假象。 4、由于层间压力干扰或水泥车排量过大, 使从油管填入的砂子从套管 返出, 造成填砂不合格。 5、油层漏失严重, 填入井筒的砂子在液柱的作用下漏入地层, 造成砂面 底使填砂一次不合格。

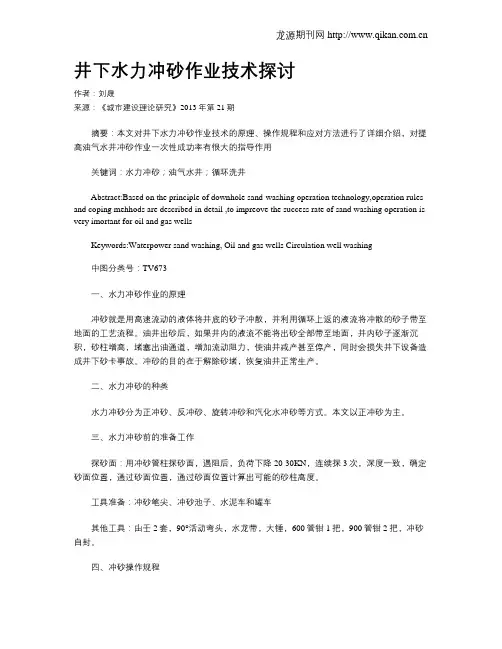

井下水力冲砂作业技术探讨作者：刘晟来源：《城市建设理论研究》2013年第21期摘要：本文对井下水力冲砂作业技术的原理、操作规程和应对方法进行了详细介绍，对提高油气水井冲砂作业一次性成功率有很大的指导作用关键词：水力冲砂；油气水井；循环洗井Abstract:Based on the principle of downhole sand-washing operation technology,operation rules and coping mehhods are described in detail ,to impreove the success rate of sand washing operation is very imortant for oil and gas wellsKeywords:Waterpower sand washing, Oil and gas wells Circulation well washing 中图分类号：TV673一、水力冲砂作业的原理冲砂就是用高速流动的液体将井底的砂子冲散，并利用循环上返的液流将冲散的砂子带至地面的工艺流程。

油井出砂后，如果井内的液流不能将出砂全部带至地面，井内砂子逐渐沉积，砂柱增高，堵塞出油通道，增加流动阻力，使油井减产甚至停产，同时会损失井下设备造成井下砂卡事故。

冲砂的目的在于解除砂堵，恢复油井正常生产。

二、水力冲砂的种类水力冲砂分为正冲砂、反冲砂、旋转冲砂和汽化水冲砂等方式。

本文以正冲砂为主。

三、水力冲砂前的准备工作探砂面：用冲砂管柱探砂面，遇阻后，负荷下降20-30KN，连续探3次，深度一致，确定砂面位置，通过砂面位置，通过砂面位置计算出可能的砂柱高度。

工具准备：冲砂笔尖、冲砂池子、水泥车和罐车其他工具：由壬2套，90°活动弯头，水龙带，大锤，600管钳1把，900管钳2把，冲砂自封。

四、冲砂操作规程冲砂笔尖连接在下井第一根油管底部，用液压钳上紧。

冲砂洗井作业指导书
一、冲砂
（一）对冲砂液的要求
1、具有一定的粘度，以保证有良好的携砂能力。

2、具有适宜的相对密度，以便形成适当的液柱压力，防止井喷和漏失。

3、与油层配伍性好，不损害油层。

4、来源广。

（二）操作步骤及技术要求
1、施工准备：下井工具、油管按设计要求准备。

布置好水泥车、储液罐和沉降罐，连接好地面管线，准备好2—3倍井筒容积的冲砂液量。

2、探砂面：用冲砂管柱探砂面，斜尖距预计砂面10-20m时，下放速度应小于5-8m/min，悬重下降10-20KN时，则表明遇砂面，上提重新试探，2000m 以内的井两次误差不超过0.3m，则探为原始砂面，。

冲砂工艺技术
2020年4月
井下特种作业公司试油测试大队
提纲
一、前言 二、冲砂工艺介绍 三、正循环冲砂介绍 四、反循环冲砂介绍 五、正、反循环冲砂 六、冲砂水力介绍 七、冲砂施工步骤及注意事项 八、特殊井冲砂 九、稠油井冲砂
井下特种作业公司试油测试大队
一、前 言
• 冲砂的原因： • 1、由于油层胶结疏松或油井工作制度不合理，以及措施不当造成油
井下特种作业公司试油测试大队
冲管冲砂：
所谓冲管冲砂，就是用小直径的管子下入油管内冲砂，如 小直径连续油管，以清除砂堵。其优点是操作轻便，不拆井口， 不动油管，可以冲砂至人工井底。
其他冲砂方式还有泡沫冲砂、连续装置冲砂等。
井下特种作业公司试油测试大队
冲砂液
冲砂液指的是进行冲砂时所采用的液体。通常采用的冲 砂液有油、水、乳化液等。为了防止污染油层，在液中可以 加入表面活性剂。一般油井用原油或水做冲砂工作液，水井 用清水（或盐水）做冲砂工作液，低压井用混气水做冲砂工 作液。选择冲砂液有一定的标准。 （1）具有一定的粘度，以保证有良好的携砂性能。 （2）具有一定的密度，以便形成适当的液柱压力，防止井喷 和漏失。 （3）与油层配伍性好，不损害油层。 （4）来源广，不损害油层。
井下特种作业公司试油测试大队
一、前 言
（一）井筒沉砂原因
1、地质因素：
（1）地层胶结疏松时，地层流体在生产压差作用下向井眼方向渗流， 致使岩石颗粒间的胶结力不断消弱，地层结构破坏引起出砂。流体密 度粘度越高、含气量越大，流动阻力越大，就越容易出砂。地层疏松 与否主要取决于岩石颗粒间胶结力的强弱，胶结强度与胶结物的种类、 数量及胶结方式有关。容易出砂的地层主要是接触胶结，胶结物数量 少，而且泥质较多。

中国石油
填砂操作
一次填砂 1、现场测量填砂液密度、粘度、用量、符 合设计要求。 2、连接好正填砂施工管线。进口管线试压 25MPa，5min不刺不漏为合格。 3、启动两台泵车，循环至泵工作正常。 4、一台泵车用刺枪供水将砂罐内砂子刺起 来，另一台泵车将砂罐内混砂液以 500L/min～700L/min的排量从油管泵入井 内。供水刺砂过程中控制混砂比在40%以 下。 5、当泵入一倍井内油管内容积的混砂液， 填砂泵车适当减少排量。以300L/min～ 500L/min的排量继续泵入混砂液。 6、当设计所需砂量全部泵入后，以 200L/min～300L/min的排量顶替一倍井内 油管内容积的填砂液，停泵。 7、卸开井口，间歇上提下放10m以上管柱 活动沉砂6h以上。 8、加深油管探砂面，符合设计要求即可。
中国石油
正冲砂
气化液冲砂
反冲砂
冲砂方式
大排量冲砂
正反冲砂
冲管冲砂
中国石油
各种冲砂方式的特点
冲砂液自油管进入，冲出的地层砂在冲 砂液的携带下从套管返出地面的冲砂方 式。特点：优点是冲击力强，容易冲散 地层砂，缺点是冲砂液的携砂能力弱， 地层砂不易被带出地面。
正冲砂
反冲砂
冲砂液自套管进入，冲出的地层砂在 冲砂液的携带下从油管返出地面的冲 砂方式。特点：优点是冲砂液的携砂 能力强，地层砂易被带出地面，缺点 是冲击力弱，不容易冲散地层砂。
中国石油
冲砂操作
1、将冲砂笔尖接在下井第一根油管底 部，下入井内。下油管5根后，在井口 装好自封封井器。 2、将冲砂弯头及水龙带连接在欲下井 油管第一根上，并吊起与井内油管连接 好。 3、接好冲砂施工管线后，循环洗井， 观察水泥车压力表及排量的变化情况。 返出正常后缓慢加深管柱，同时用水泥 车向井内泵入冲砂液。如有进尺则以 0.5m/min的速度缓慢均匀加深管柱。

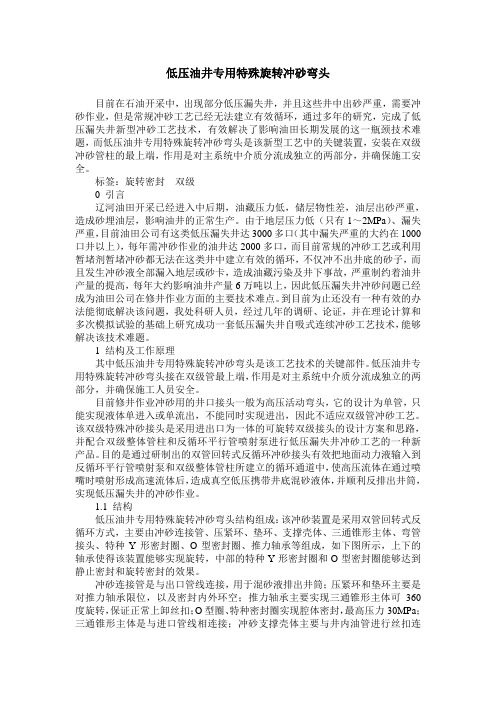

低压油井专用特殊旋转冲砂弯头目前在石油开采中，出现部分低压漏失井，并且这些井中出砂严重，需要冲砂作业，但是常规冲砂工艺已经无法建立有效循环，通过多年的研究，完成了低压漏失井新型冲砂工艺技术，有效解决了影响油田长期发展的这一瓶颈技术难题，而低压油井专用特殊旋转冲砂弯头是该新型工艺中的关键装置，安装在双级冲砂管柱的最上端，作用是对主系统中介质分流成独立的两部分，并确保施工安全。

标签：旋转密封双级0 引言辽河油田开采已经进入中后期，油藏压力低，储层物性差，油层出砂严重，造成砂埋油层，影响油井的正常生产。

由于地层压力低（只有1～2MPa）、漏失严重，目前油田公司有这类低压漏失井达3000多口（其中漏失严重的大约在1000口井以上），每年需冲砂作业的油井达2000多口，而目前常规的冲砂工艺或利用暂堵剂暂堵冲砂都无法在这类井中建立有效的循环，不仅冲不出井底的砂子，而且发生冲砂液全部漏入地层或砂卡，造成油藏污染及井下事故，严重制约着油井产量的提高，每年大约影响油井产量6万吨以上，因此低压漏失井冲砂问题已经成为油田公司在修井作业方面的主要技术难点。

到目前为止还没有一种有效的办法能彻底解决该问题，我处科研人员，经过几年的调研、论证，并在理论计算和多次模拟试验的基础上研究成功一套低压漏失井自吸式连续冲砂工艺技术，能够解决该技术难题。

1 结构及工作原理其中低压油井专用特殊旋转冲砂弯头是该工艺技术的关键部件。

低压油井专用特殊旋转冲砂弯头接在双级管最上端，作用是对主系统中介质分流成独立的两部分，并确保施工人员安全。

目前修井作业冲砂用的井口接头一般为高压活动弯头，它的设计为单管，只能实现液体单进入或单流出，不能同时实现进出，因此不适应双级管冲砂工艺。

该双级特殊冲砂接头是采用进出口为一体的可旋转双级接头的设计方案和思路，并配合双级整体管柱和反循环平行管喷射泵进行低压漏失井冲砂工艺的一种新产品。

目的是通过研制出的双管回转式反循环冲砂接头有效把地面动力液输入到反循环平行管喷射泵和双级整体管柱所建立的循环通道中，使高压流体在通过喷嘴时喷射形成高速流体后，造成真空低压携带井底混砂液体，并顺利反排出井筒，实现低压漏失井的冲砂作业。

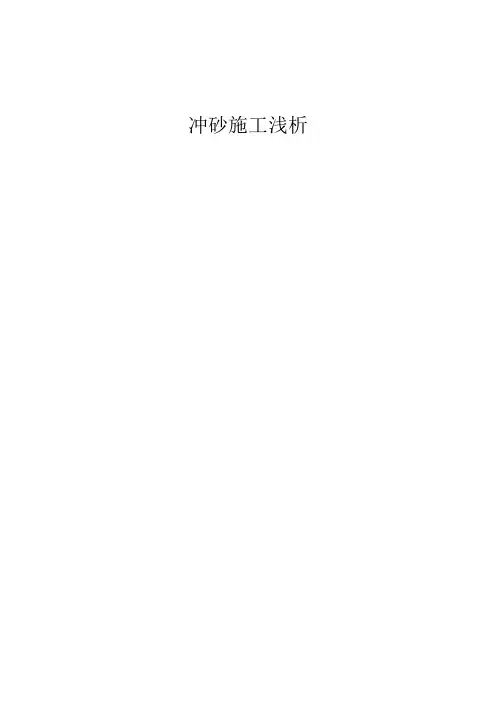

冲砂施工浅析前言目前XXX处于开发期，油井出砂后，井内的液流不能将出砂全部带至地面，井内出砂逐渐沉淀，堵塞出油通道或掩埋油层，使油井减产甚至停产。

为满足地质要求，必须采取措施消除积砂，作业现场通常采取水力冲砂，在冲砂过程中由于种种原因很容易卡钻，造成井下砂卡事故，使井况复杂化，就其原因及预防措施进行阐述。

关键词：冲砂井漏暂堵卡钻一、冲砂的基本原理冲砂就使用高速流动的液体将井底的砂子冲散，并利用循环上返的液流将冲散的砂子带至地面的工艺过程。

（一）探砂面探砂面是下入管柱实探井内砂面深度的施工。

通过实探井内的砂面深度，可以为下步冲砂施工提供参考依据，也可以通过实探砂面深度了解地层出砂情况。

如果井内砂面过高，掩埋油层或影响下步施工，就需要进行冲砂作业。

1、探砂面施工通常是用管柱硬探砂面，分为加深原井管柱探砂面和起出原井管柱下入探砂面管柱探砂面两种方法。

2、管柱硬探砂面需准备笔尖、油管，拉力计（指重表）必须灵敏好用，严禁带通井规、封隔器等大直径井下工具探砂面和冲砂。

3、当油管或下井工具下至距油层上界30m或预计砂面深度以上30m时，下放速度应小于1.2m/min，以悬重下降10～20KN时为探到砂面，复探2-3次。

2000m以内的井深误差应小于0.3m，2000m以上的井深误差应小于0.5m。

三次的平均深度为砂面深度。

4、起出探砂面管柱后，还要复查丈量油管，进一步确认砂面深度。

（二）冲砂液的要求1、具有一定的粘度，以保证有良好的携砂能力。

2、具有一定的密度，防止井喷和漏失。

3、配伍性好，不伤害油层。

通常采用的冲砂液有油、水、乳化液等。

为了防止污染油层，在冲砂液中可以加入表面活性剂。

一般油井用清水或污水（油田处理水）做冲砂工作液，水井用清水（或盐水）做冲砂工作液，低压井用混气水做冲砂工作液。

（三）冲砂方式1、正冲砂：冲砂液沿着油管流向井底,由油套环形空间返出地面。

2、反冲砂：冲砂液沿油套环形空间流向井底,由油管返出地面。

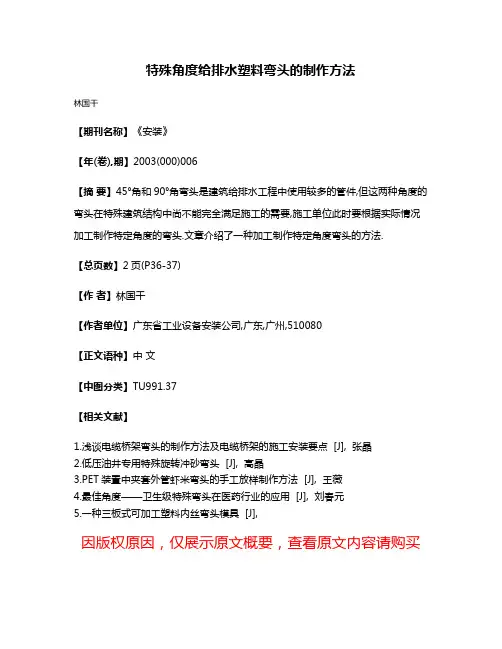

特殊角度给排水塑料弯头的制作方法
林国干
【期刊名称】《安装》
【年(卷),期】2003(000)006
【摘要】45°角和90°角弯头是建筑给排水工程中使用较多的管件,但这两种角度的弯头在特殊建筑结构中尚不能完全满足施工的需要,施工单位此时要根据实际情况加工制作特定角度的弯头.文章介绍了一种加工制作特定角度弯头的方法.
【总页数】2页(P36-37)
【作者】林国干
【作者单位】广东省工业设备安装公司,广东,广州,510080
【正文语种】中文
【中图分类】TU991.37
【相关文献】
1.浅谈电缆桥架弯头的制作方法及电缆桥架的施工安装要点 [J], 张晶
2.低压油井专用特殊旋转冲砂弯头 [J], 高晶
3.PET装置中夹套外管虾米弯头的手工放样制作方法 [J], 王薇
4.最佳角度——卫生级特殊弯头在医药行业的应用 [J], 刘春元
5.一种三板式可加工塑料内丝弯头模具 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。

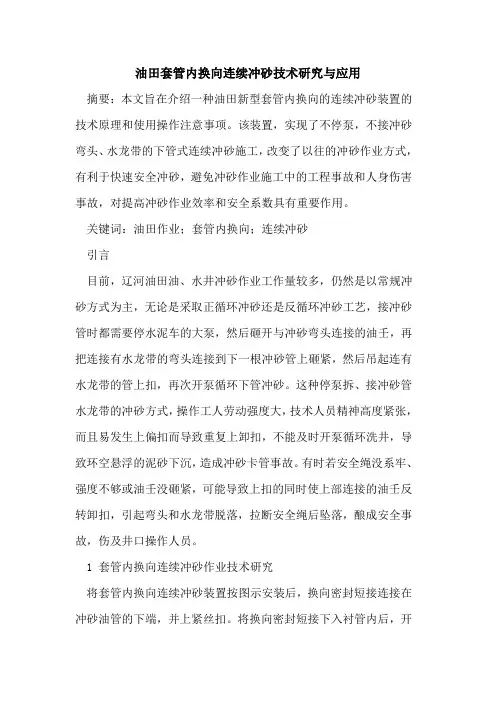

油田套管内换向连续冲砂技术研究与应用摘要：本文旨在介绍一种油田新型套管内换向的连续冲砂装置的技术原理和使用操作注意事项。

该装置，实现了不停泵，不接冲砂弯头、水龙带的下管式连续冲砂施工，改变了以往的冲砂作业方式，有利于快速安全冲砂，避免冲砂作业施工中的工程事故和人身伤害事故，对提高冲砂作业效率和安全系数具有重要作用。

关键词：油田作业；套管内换向；连续冲砂引言目前，辽河油田油、水井冲砂作业工作量较多，仍然是以常规冲砂方式为主，无论是采取正循环冲砂还是反循环冲砂工艺，接冲砂管时都需要停水泥车的大泵，然后砸开与冲砂弯头连接的油壬，再把连接有水龙带的弯头连接到下一根冲砂管上砸紧，然后吊起连有水龙带的管上扣，再次开泵循环下管冲砂。

这种停泵拆、接冲砂管水龙带的冲砂方式，操作工人劳动强度大，技术人员精神高度紧张，而且易发生上偏扣而导致重复上卸扣，不能及时开泵循环洗井，导致环空悬浮的泥砂下沉，造成冲砂卡管事故。

有时若安全绳没系牢、强度不够或油壬没砸紧，可能导致上扣的同时使上部连接的油壬反转卸扣，引起弯头和水龙带脱落，拉断安全绳后坠落，酿成安全事故，伤及井口操作人员。

1 套管内换向连续冲砂作业技术研究将套管内换向连续冲砂装置按图示安装后，换向密封短接连接在冲砂油管的下端，并上紧丝扣。

将换向密封短接下入衬管内后，开泵洗井冲砂，如同下管一样正常冲砂洗井。

冲砂液从冲砂自封处-1进入由衬管-10、密封短接-（13、14、16）、油管和换向阀-12构程的密封环空，推动内部的滑阀打开油管通道，使液流导入油管内部到达冲砂笔尖，然后携带泥砂上返，经过导引接头的空槽进入衬管-10和套管的环空，再从大四通的出口返到地面除砂池子。

冲完一根油管单根，直接下入另一根接有换向密封短接的油管，继续冲砂，不需要停泵再接冲砂单根，当换向密封短接进入衬管后，液流自动换向进入第二级换向阀导入油管内，关闭第一级换向阀，液流到连续到达冲砂笔尖，从而完成不停泵套管内换向连续冲砂洗井施工。

基本参数：
工 作 压 力：
最大工作行程：
外 型 尺 寸：
重
量：
≤16MPa
60mm Φ122×780
40.89kg
防污染液压防喷盒结构示意图
1、轴承压盖，2、扶正轮，3、木螺钉，4、螺杆，5、卡接头，6、螺栓，7、支撑体， 8、U形销，9、卡环，10、主体筒，11、护碗，12密封胶柱，13、排污套，14、排污 接头，15、密封盘根，16、密封盘根，17、液缸，18、油堵，19、传压接头，20、密 封盘根，21、护套，22、复位弹簧，23、活塞，24、下接头
上卸扣工具
液动油管钳是靠液压系统进行控制和传递动力的上 卸油管扣的专用工具。
液压钳现场应用
油管小滑车
起吊工具
吊卡是用来起吊并卡住套管、 钻杆、油管、抽油杆的专用工具， 起下作业时，用吊环将吊卡悬吊在 游动滑车上，吊卡再卡住套管（或 钻杆、油管、抽油杆）便可以进行 起下作业了。吊卡一般为活门吊卡 和月牙吊卡两种型式。
防喷器井口安装
节流压井管汇
节流压井管汇是控制 井内各种流体的流动，或 改变流动路线，通过节流 阀给井内施加一定回压的 一整套专用管汇，是钻井 液压防喷器的配套装置， 也是控制井喷、平衡钻井 工艺和恢复油气井压力的 主要设备之一。
套管头
套管头是连接套管和各种井口装置的部件，用以支持技术套管和油层套管的重 力，密封各层套管间的环行空间，为安装防喷器、油管头和采油树等上部井口装置 提供过渡连接，并且通过套管头本体上的两个侧口，可以进行补挤水泥，监控井沉 和注平衡液等作业。
活门吊卡 月牙吊卡
泵杆吊卡
空心杆卡子
吊环
吊环有双臂吊环和单臂吊环，他的作用是与游 动滑车大钩相连，下连吊卡便于起下作业。

一、冲砂方式和冲砂液的选择
2、冲砂液有钻井液（泥浆）、清水、原油、 乳化液、气化液。中原油田主要选用泥浆和 清水。 究竟选择那种冲砂方式和 冲砂液要视现场情况而定。
5
一、探砂面
各种冲砂液、冲砂方式优缺点对比
方式 正冲 反冲 正反冲 冲涮 能力 相对 较强 相对 较弱 相对 较强 相对 较强 相对较强 必须过硬的井口封井设施。 井口有冲砂管汇，正冲返洗 相对较弱 简单，m 11.90 10.30 7.300 1.850 1.550 1.190 1.040 0.760 0.510
密度 2.65 的石英砂在清水中自由沉降速度
在水中下降 平均颗粒 速度 m/s 6.400 5.500 4.600 0.370 0.300 0.230 0.200 0.156 0.126 0.2890 0.2600 0.2400 0.0410 0.0340 0.0285 0.0244 0.0172 0.0120 大小 mm 3.500 2.800 2.300 0.116 0.112 0.080 0.055 0.032 0.001 在水中下降 速度 m/s 0.2090 0.1910 0.167 0.0085 0.0070 0.0042 0.0021 0.0007 0.0001 速度 m/s 0.3930 0.3610 0.3030 0.1470 0.1270 0.1050 0.0940 0.0770 0.0530 大小 mm
7
二、冲砂常见问题的解决方法
3、暂堵漏失层后，再冲砂。砂子一般在口袋里， 有的井漏失属于上部地层或套管漏失。对漏失井 段堵漏后冲砂。如大修井经常先堵后冲。
4、冲砂时排量的要求 冲砂排量尽可能的大， 400型、700型水泥车在正常施工时排量均在350450 L/ min，能满足冲砂要求。实际施工中，不 能低于300 L/ min。

ｌｌｌ｜ｌｌ ｌｌ ｓ ｌＬ｜＂ｌｌ ｖ＾’¨ Ｈ ｌ ｉ￣ ， ｎ ＾ ｆ １ Ｆ ●ｎ １
（ ）双管 冲砂 工艺 技术 。针 对砂柱低 且 在油层 １ 底界 以下 的低 压井 冲砂 问题 ，设计 了双管 冲砂工艺 管柱 ，主要 由封 隔器 、空心 抽油 杆和 油管组 成 ，结
１ ．低压 井清砂 工艺 技术 现状调 研 （ ）简单 捞砂筒 。最 简单 的捞砂 筒用 油管 做简 １ 体 ，油管 下 端 安 装 捞 砂 阀，利 用 地 面 绞 车 提 供 动 力 ，通过 钢 丝 绳 带 动 胶 皮 抽 子 起 下 ，完 成 捞 砂 过
程 。该 工艺工 具 制作简单 。但是 存 在 以下 缺 点 ：一
一
是该 装置设 计 复杂 ，要根 据单 井井 深 、压力等 情
况设计 喷嘴 、喉管 的过流 面积 ；二是 该工 艺设 备复 杂 ，需 要采 用 双层管 柱 ，工作量 大 ；三是 地 面需要 专用 的高压 动 力泵 ，成本 高 。因 此推广应 用 的范 围
也较 小 。 ２ ．低 压 井 清 砂 工 艺 技 术 设 想
构 如图 １ 。
该 管柱 采用 双皮碗 封 隔器 ，首先 下放 油管 至砂
＂１ ＊ｌ ，ｌ ’ ， ｆ ｌ ￣ｌｌ ｉ ｌ＜ ｉ ｉｌｖ Ｉ Ｉｌｌ ｌｌｌｌｉ， ｌｌ ｌｌ ｌｌｌ ｉ ｓｉ ｉｉｌ ｌ ＩｌＩＳ ｌｌ ｌ ｌ ｌ ￣ｌ
’ “ ＇ Ａ。 ’ “Ｉ １ ｎＩ Ｉ Ｆ ｔ ＇ｉｔ￣ ｌｌＡ＇ｌ ｎ ＇ ， Ｗ ｉ ｌ ｉ ￣ ｉ ｄ ｉ 御
过作 业机载 荷变 化确 定上 下死 点 ，对操作 人员 来说 工作 量 大 、要 求 高 ，不 易 把 握 ；二 是 受 排 量 的 限 制 ，砂柱较 高 的井清 砂 时间长 ；三是 抽砂 泵 的柱 塞 损坏 速度 快 ； 四是 滤砂 管易 被泥砂 堵死 ，无 法完 成 捞砂 过程 。该工艺在 辽 河 、吉林 等油 田应 用较 多 。 （ ）负压 冲砂 工艺 技术 。负 压 冲砂 工艺 技术 利 ３ 用水 射 流原 理 进 行 工 作 ，由 射 流 泵 、搅 砂 喷 嘴 组

训练工程二十探砂面探砂面施工可以用两种管柱来完成，一种是加深原井管柱探砂面，一种是起出原井管柱下入探砂面管柱探砂面。

施工步骤：1．准备冲砂管、油管或其它下井工具，准备灵敏的拉力表。

2．起出或加深原井管柱，下管柱探砂面。

3．用金属绕丝筛管防砂的井，要下入带冲管的组合管柱探砂面，绕丝筛管与组合管柱的配合如表2—11所示。

4．当油管或下井工具下至距油层上界30m时，下放速度应小于1.2m/min，以悬重下降10～20kN时为遇砂面，连探三次。

2000m以内的井深误差应小于0.3m，2000m以上的井深误差应小于0.5m。

连探三次的平均深度为砂面深度。

5．用带冲管的组合管柱探砂面，在冲管接近防砂铅封顶或进入绕丝筛管内时，要边转管柱边下放，以悬重下降5～10kN为砂面深度，连探三次，允许误差小于0.5m，记录砂面位置。

6．起出管柱后，还要复查丈量油管，进一步确认砂面深度。

训练工程二十一冲砂一、准备工作冲砂前，采油队提前倒好冲砂流程，如果是高压水井，应提前停注降压。

作业队技术人员熟悉冲砂方案、冲砂井情况和冲砂要求。

作业队上井，布置好水泥车、储液罐和沉降罐，连接好地面冲砂管线，准备好足够量适宜的冲砂液量，如决定采用混气液冲砂，那么需要准备好压风机，立好起升支架。

二、操作步骤1.探砂面用冲砂管柱〔不带任何其它下井工具〕探砂面，笔尖距油层20m时，下放速度小于0.3m/min，大钩悬重下降10~20kN〔1~2t〕时，那么说明遇到砂面，上提重新试探，两次误差不超过0.5m那么探得原始砂面，记录砂面位置。

2.下冲砂管柱当探砂面管柱具备冲砂条件时，可以用探砂面管柱直接冲砂；如探砂面管柱不具备冲砂条件，需下入冲砂管柱冲砂。

3.连接冲砂管线在井口油管上部连接轻便水龙头，接水龙带，连接地面管线至泵车，泵车的上水管连接冲砂工作液罐。

水龙带要用棕绳绑在大钩上，以免冲砂时水龙带在水击振动下卸扣掉下伤人。

4.冲砂当管柱下到砂面以上3m时开泵循环，观察出口排量正常后缓慢下放管柱冲砂。

油田井下小修作业冲砂操作规程4.2.14.1主要风险提示（1）井喷及井喷失控：主要指在起下油管过程中由于一次井控失控，井内压力上升发生井喷及井喷失控事故。

（2）火灾：主要指因井喷引起的井喷着火事故。

（3）爆炸：主要指冲砂返出液体、气体达到爆炸极限后，遇火种引起的爆炸事故。

（4）物体打击：主要指管汇破裂飞起、水龙带爆裂、阀门螺杆飞出、吊卡脱落、活动弯头及水龙带脱落、断大绳、顶天车、刮碰井口、油管飞落、单吊环、游动滑车、大钩脱落、背钳伤人，以及井架附属物脱落后引起的物体打击伤害。

（5）机械伤害：主要指液压钳绞手、蹾井口吊环挤手。

（6）中毒：主要指施工井硫化氢、一氧化碳等引起的中毒伤害。

（7）坍塌：主要指井架倒塌。

（8）灼烫：主要指冲砂发生井喷及井喷失控事故，井内返出高温液体、气体接触人体引起的高温伤害，冲砂返出高温液体、气体接触人体引起的高温伤害，以及同平台注气井口及管线引起的高温伤害，以及接触油气井加热炉及管线引起的高温伤害。

（9）车辆伤害：主要指各种车辆在井场作业时伤害操作人员。

4.2.14.2作业前准备符合设计要求的冲砂车辆一组（泵车及罐车）、循环罐（池）1个、高压水龙带1根、40兆帕活动弯头2～3套、25兆帕压力表1块、自封一个（包括胶皮）、冲砂笔尖1个、相应数量的油壬等，起下油管相应的工具、用具。

4.2.14.3作业程序（1）按照下油管操作规程将笔尖及冲砂管柱下入井内（可按有关技术要求探砂面），起出方入；更换自封胶皮并安装自封封井器；（2）冲砂车组就位，连接冲砂管线：①作业队技术员指挥泵车、罐车摆放在符合安全要求且便于冲砂作业的位置；②连接进出口管线；③连接泵车与罐车管线；（3）井口操作人员用高压活动弯头将起出方入的单根油管与高压水龙带连接并砸紧。

对弯头、水龙带要采取系保险绳等防脱、防摆、防脱落措施。

连接好的活动弯头，必须保证吊起后油管能正常转运；（4）作业机操作手操作通井机或修井机，井口操作人员配合，将单根油管与井内油管上扣连接；（5）技术员指挥，作业机操作手将管柱下放至砂面以上3～5米时，提前启泵循环，正常后下放油管，按相关标准进行冲砂作业；（6）各岗位按任务分配分别观察返出液、罐车液位及井口情况；（7）当冲完第一根单根按相关标准充分循环后，方可更换单根；（8）冲砂至设计深度后，应彻底洗井，然后上提管柱至原砂面10米以上，沉降4小时后回探砂面位置，合格后，按照下油管操作规程将冲砂管柱全部起出。

为5.45 MPa/年。 可见， 该区域地层压力下降之快。
由于地层压力下降， 层间注水矛盾大， 地层能量亏空 日 益严重， 导致油井供液能力下降， 生产压差大， 产 能较低。 由于地层闭合压力较低导致压后地层回吐压裂
砂， 从2004 年开始部分井尽管采取了尾追树脂涂敷 砂压裂防砂技术， 降低了出砂风险， 延长了油井增产 有效期， 但是由于该压裂防砂技术在石南 4 井区应 用时还不够成熟， 另外又由于该区地层压力低， 酸化 处理后， 由于地层能量不足酸液无法正常排出， 最终 导致在进行修井清砂时冲砂冲不动和冲不出 来的异 常情况， 影响了油井的正常生产和增产措施的正常
泵车进行循环， 而是采用修井机将其下人井内至砂 面， 上下活动管柱， 将地层砂通过抽砂泵抽人沉砂油 管内， 提出管柱通过油管将砂子带到地面， 达到清洁
井底的目的。
熟， 另外又由于该区 地层压力低， 导致在进行修井清 砂时冲砂冲不动和冲不出来的异常情况。 (2)石南4 头屯河油藏的清砂工艺 石南 4 井区在开发初期 由于地层压力较高 (25. 19 MPa) ， 不存在冲砂因地层压力低于静液柱 压力造成的携砂液漏人地层的情况， 清砂工艺在冲 砂方式上采取了常规的正循环冲砂水力冲砂方式， 携砂液使用的是防膨液。随着油田不断的开采， 地 层压力大幅度降低， 2004 年开始出现的冲砂冲 针对 不动和冲砂冲不出来的问题， 冲砂方式上在采用正 反联合冲砂仍不见效的情况下又采取了下三刮刀用 液压动力源钻冲的方式进行清砂， 携砂液仍然用防 膨液， 基本解决了当时遇到的的冲不动问题， 但是因 地层压力低于静液注压力造成的携砂液漏人地层， 导致了井筒内的沉砂冲不出来砂堵油层， 将原来使 用的防膨液改为低密度的聚丙液对油层进行暂堵， 在部分井上取得了一定得效果， 但是对于个别地层 压力更低的井， 该问题仍然无法彻底解决。 2005 年经过与石西作业区相关科室的工程技 术人员的认真分析和仔细研究， 决定从2005 年开始 针对这个问题采取负压捞砂的清砂工艺技术， 以解 决生产中的实际问题。2006 年莫北井区部分井少 量出砂， 该区块井内口 袋浅， 地层压力较高， 但井较 深， 常规冲砂携砂液(防膨液)携砂能力弱， 井深泵车 排量跟不上， 冲洗后达不到预期效果， 且有砂卡管柱

稠油井冲砂操作规程1主题内容与适用范围本规程规定了稠油井冲砂操作的内容与要求。

本规程适用于稠油井冲砂作业。

2引用标准SY/T5587.5-93油水井常规修井作业油水井探砂面、冲砂作业规程SY/T5587.7-93油水井常规修井作业洗井作业规程3程序内容3.1施工准备3.1.1工用具准备：根据砂面高度选择完好，通畅的油管若干根；长度为19m的水龙带1条；活动弯头1个；油壬头一付，24〞、36〞的管钳各2把；3.1.2冲砂方式3.1.2.1正循环冲砂：适用于反循环无法冲开井底沉砂的井（正循环冲砂冲洗能力较强，容易冲开井底沉砂，但携砂能力较小），3.1.2.2反循环冲砂：一般采用反循环冲砂，（反循环冲砂冲刺能力小，但携砂能力较强）。

3.1.2.3“双联通罐循环”法：即一个方池子一分为二，一边为供液罐，一边为沉降罐冲砂，冲砂液重复利用。

3.1.3套管和油管的要求：φ139.7mm以上套管，用φ73mm可采取正反冲砂的方式，为确保安全作业，禁止用φ88.9mm油管在≤φ139.7mm的套管内冲砂。

3.1.4冲砂液：备稀油（或混合油）10－20m3、井筒容积1.5～2倍的水基冲砂液，漏失量大的井根据现场漏失情况确定冲砂液的用量。

3.1.5设备摆放及要求：所有配合施工车辆必须带防火罩，摆放位置距井口距离不小于20m，并根据风向停于上风口；泵车距罐车（或大罐）不小于9m；3.1.6管线连接3.1.6.1正循环冲砂管线的连接：上提管脚至砂面以上2-3m，关闭半封封井器，将油壬上在挑选好的一根油管上，再将弯头和水龙带连接在油壬上，水龙带和活动弯头必须拴好保险绳，用滑车将油管提起与井口的油管连接，上扣时必须有专人观察油壬与弯头的转动情况，防止脱落伤人，再用弯头、硬管线、过滤器把水龙带与水泥车连接；出口从放喷管线管汇（小四通）上连接进冲砂池；管线每隔10m用固定箱固定。

3.1.6.2反循环冲砂管线连接：用弯头、过滤器、硬管线把灌液管线与泵车连接；上提管脚至砂面以上2～3m，关闭半封封井器，将油壬上在挑选好的一根油管上，再将弯头和水龙带连接在油壬上，水龙带和活动弯头必须拴好保险绳，用滑车将油管提起与井口的油管连接，上扣时必须有专人观察油壬与弯头的转动情况，防止脱落伤人，再用弯头、硬管线把水龙带（出口）连接入冲砂池；管线每隔10m用固定箱固定。
