A+K平衡流量计

平衡流量计原理平衡流量计是一种常用的流体测量仪器，它通过测量流体通过管道时的压力差来确定流体的流量。

其原理是基于流体在管道内的运动特性和流体动能转化的关系，下面我们来详细了解一下平衡流量计的原理。

首先，平衡流量计的工作原理是基于伯努利方程和质量守恒定律的。

当流体在管道内流动时，流体的动能会随着流速的变化而发生改变。

根据伯努利方程，流速越大，动能越大，压力就越小；流速越小，动能越小，压力就越大。

平衡流量计利用这一原理，通过测量管道内两个位置的压力差来确定流体的流量。

其次，平衡流量计的原理还涉及到流体在管道内的流动特性。

当流体通过管道时，会受到管道壁面的阻力作用，这会导致流速的变化，从而影响流体的动能。

平衡流量计通过设计合理的结构和传感器，能够准确地测量流体通过管道时的压力差，从而确定流体的流量。

此外，平衡流量计的原理还与流体的密度有关。

根据质量守恒定律，流体在管道内的流量与流体的密度成正比。

平衡流量计在测量流体流量时，通常需要考虑流体的密度变化对测量结果的影响，以保证测量的准确性。

总的来说，平衡流量计的原理是基于伯努利方程、质量守恒定律以及流体在管道内的流动特性。

通过测量流体在管道内的压力差，结合流体的密度变化，可以准确地确定流体的流量。

这种原理使得平衡流量计在工业生产和科学研究中得到了广泛的应用，为流体测量提供了一种可靠的方法。

以上就是关于平衡流量计原理的详细介绍，希望能够帮助大家更好地理解这一流体测量仪器的工作原理。

平衡流量计作为一种重要的流量测量装置，在工业生产和科学研究中发挥着重要作用，相信随着技术的不断进步，它将会有更广泛的应用前景。

平衡流量计的工作原理引言平衡流量计是一种用于测量流体流量的仪器，多用于工业、制造业等领域。

平衡流量计能够精确地测量流体的流量，并适用于各种介质，如水、气体、油等。

工作原理平衡流量计的工作原理基于质量守恒定律和伯努利方程式。

伯努利方程式是描述理想流体运动规律的方程式，它描述了流体在定常条件下的能量守恒。

当流体通过平衡流量计时，根据伯努利方程式，在平衡流量计的两个测量点之间产生压差。

这个压差与流体的流量成正比。

平衡流量计通常由两个测量管组成，每个测量管都有一个流量管道。

在流体通过平衡流量计时，它将进入第一个测量管的流量管道中，并在管道中流动。

当流体到达第一个测量点时，它的流速会增加。

这会导致伯努利方程式中的压力降低，并产生一个压力下降。

流体继续通过第二个测量管道，到达第二个测量点时，它的流速又会增加。

这会导致伯努利方程式中的压力再次下降，并产生另一个压力下降。

平衡流量计的关键是通过测量这个压差来计算流体的流量。

当流体通过第一个测量点时，它的压力被测量，并通过一系列计算来计算流速。

当流体通过第二个测量点时，它的压力也被测量，并更新了流速计算。

最后，通过使用这些测量数据和伯努利方程式，可以计算出流体的流量。

平衡流量计的优缺点平衡流量计的优点在于它能够适用于各种介质，包括液体、气体和蒸汽等。

它还可以测量广泛的流量范围，并能够在不同的温度和压力下工作。

由于平衡流量计使用数字仪器进行测量，因此精度比传统的机械式计量器更高。

不过，平衡流量计也有其缺点。

首先，平衡流量计价格相对较高，而且需要比其他类型的流量计安装和维护成本较高。

此外，平衡流量计需要传感器和计算机系统进行测量，并且需要使用复杂的软件来计算流体的流量。

应用平衡流量计广泛应用于各种领域，例如食品加工、化学工业、石油和天然气开采、制药、电子、纺织和机械等领域。

在这些领域中，平衡流量计被用来测量和控制流体的流量，以确保生产过程的准确性和稳定性。

除了上述工业应用外，平衡流量计在医疗领域也有广泛的应用。

平衡流量计工作原理嘿，朋友们！今天咱来聊聊平衡流量计的工作原理。

你看啊，这平衡流量计就像是一个特别会分配资源的小管家。

它的工作呢，就好像是在一个复杂的交通路口指挥车辆。

想象一下，流体就像是来来往往的车辆，而平衡流量计就是那个站在路口中间的交警。

它要准确地判断每一股流体的流量大小和方向。

平衡流量计里面有一些很巧妙的设计。

它有一些特殊的通道和结构，这些就像是为流体准备的专门通道。

流体在通过这些通道的时候，平衡流量计就能很精准地测量到它们的各种信息。

这就好比是一个聪明的守门员，不管球从哪个方向飞过来，都能稳稳地接住，并且知道球的速度和力量。

而且啊，平衡流量计可厉害啦，它不会被流体的各种奇怪特性给难住。

不管是流速快的，还是流速慢的；不管是干净的，还是有点杂质的，它都能应对自如。

你说它咋这么牛呢？这就是科技的魅力呀！它在工业生产中可发挥了大作用呢！没有它，很多生产过程可能就会变得混乱不堪。

就好像没有了那个厉害的交警，交通肯定会堵塞得一塌糊涂。

咱再想想，要是没有平衡流量计准确地测量流体流量，那生产出来的东西质量能有保障吗？那肯定不行呀！所以说，它就是那个默默守护着生产过程的无名英雄。

平衡流量计就像是一个精准的天平，能把流体的各种情况都平衡好、测量好。

它能让我们清楚地知道流体在管道里是怎么流动的，流量是多少。

这对于我们控制生产过程、保证产品质量，那可太重要啦！朋友们，你们说平衡流量计是不是很神奇？它在我们看不见的地方默默工作，却为我们的生活和生产带来了这么大的帮助。

我们真应该好好感谢这些科技的小奇迹呀！总之，平衡流量计以其独特的工作原理和出色的性能，在各个领域都有着不可或缺的地位。

它让我们对流体的控制更加精确，让我们的生产和生活更加有序和高效。

这就是平衡流量计的魅力所在，不是吗？。

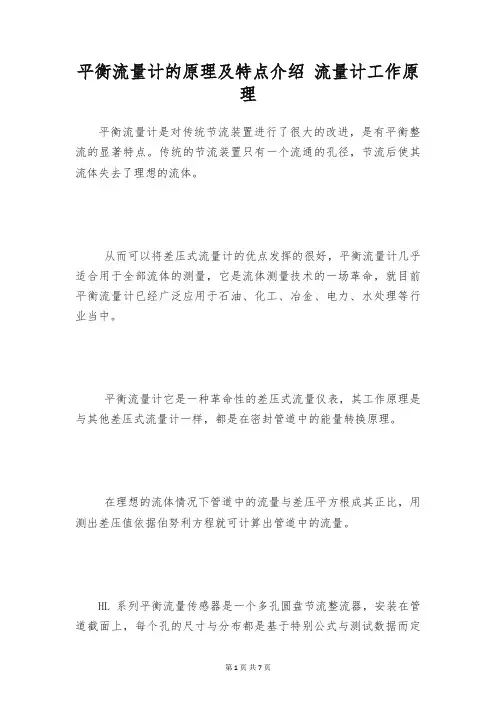

平衡流量计的原理及特点介绍流量计工作原理平衡流量计是对传统节流装置进行了很大的改进，是有平衡整流的显著特点。

传统的节流装置只有一个流通的孔径，节流后使其流体失去了理想的流体。

从而可以将差压式流量计的优点发挥的很好，平衡流量计几乎适合用于全部流体的测量，它是流体测量技术的一场革命，就目前平衡流量计已经广泛应用于石油、化工、冶金、电力、水处理等行业当中。

平衡流量计它是一种革命性的差压式流量仪表，其工作原理是与其他差压式流量计一样，都是在密封管道中的能量转换原理。

在理想的流体情况下管道中的流量与差压平方根成其正比，用测出差压值依据伯努利方程就可计算出管道中的流量。

HL系列平衡流量传感器是一个多孔圆盘节流整流器，安装在管道截面上，每个孔的尺寸与分布都是基于特别公式与测试数据而定制的，就是称为涵数孔。

当其测量流体在穿过圆盘的函数孔时，流体将会被平衡整流，涡流被最小化，形成了貌似理想的流体，通过取压装置，就可以获得稳定的差压信号，是依据伯努利方程来计算出体积流量、质量流量。

平衡流量传感器是有对称多孔结构特点，能够对流场进行平衡，降低了涡流、振动与信号噪声，流场稳定性会大大的提高，使线性度比孔板提升了5—10倍，重复性有所提高，从其综合性能来看，平衡流量计是属于高档流量计行列。

平衡流量计由于流场稳定，而且压力恢复比孔板快两倍，大大的缩短了对直管段要求其前后直管段一般都是为前3D后1D，最小可以小于0.5D，从而就省去了大量的直管段，尤其是特别昂贵的材料管道。

多孔对称的平衡设计，削减了紊流剪切力与涡流形成，从而大大降低了滞留死区的形成，更是保证了脏污介质能顺当通过多个孔，减小了流体孔所堵塞的问题。

涡街流量计选用特别注意事项涡街流量计的选用要结合工艺介质的特点、流量计的性能、经济性、安装及环境等方面来考虑，一般专业人员都可以做到。

本文中重点说明几点需要特别注意的问题。

1）依据抗管道和流体振动情况选择涡街流量计是依据在流体管道中设置阻力体来产生漩涡，检测漩涡的频率来测流量的。

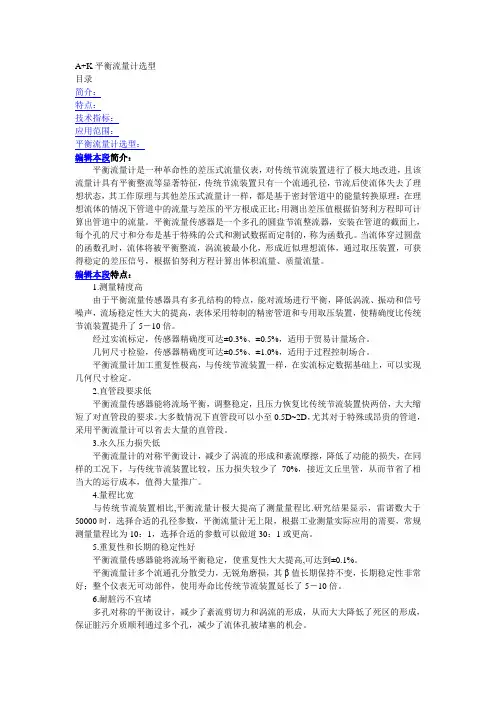

A+K平衡流量计选型目录简介：特点：技术指标：应用范围：平衡流量计选型：编辑本段简介：平衡流量计是一种革命性的差压式流量仪表，对传统节流装置进行了极大地改进，且该流量计具有平衡整流等显著特征，传统节流装置只有一个流通孔径，节流后使流体失去了理想状态，其工作原理与其他差压式流量计一样，都是基于密封管道中的能量转换原理：在理想流体的情况下管道中的流量与差压的平方根成正比；用测出差压值根据伯努利方程即可计算出管道中的流量。

平衡流量传感器是一个多孔的圆盘节流整流器，安装在管道的截面上，每个孔的尺寸和分布是基于特殊的公式和测试数据而定制的，称为函数孔。

当流体穿过圆盘的函数孔时，流体将被平衡整流，涡流被最小化，形成近似理想流体，通过取压装置，可获得稳定的差压信号，根据伯努利方程计算出体积流量、质量流量。

编辑本段特点：1.测量精度高由于平衡流量传感器具有多孔结构的特点，能对流场进行平衡，降低涡流、振动和信号噪声，流场稳定性大大的提高，表体采用特制的精密管道和专用取压装置，使精确度比传统节流装置提升了5－10倍。

经过实流标定，传感器精确度可达±0.3%、±0.5%，适用于贸易计量场合。

几何尺寸检验，传感器精确度可达±0.5%、±1.0%，适用于过程控制场合。

平衡流量计加工重复性极高，与传统节流装置一样，在实流标定数据基础上，可以实现几何尺寸检定。

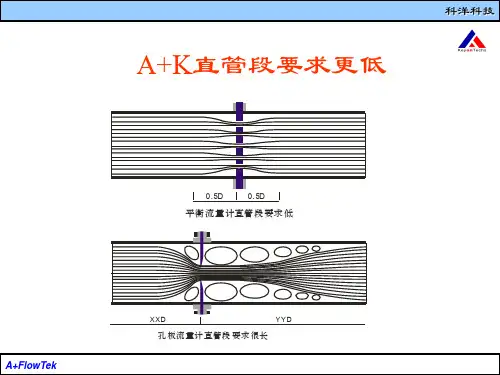

2.直管段要求低平衡流量传感器能将流场平衡，调整稳定，且压力恢复比传统节流装置快两倍，大大缩短了对直管段的要求。

大多数情况下直管段可以小至0.5D~2D，尤其对于特殊或昂贵的管道，采用平衡流量计可以省去大量的直管段。

3.永久压力损失低平衡流量计的对称平衡设计，减少了涡流的形成和紊流摩擦，降低了动能的损失，在同样的工况下，与传统节流装置比较，压力损失较少了70%，接近文丘里管，从而节省了相当大的运行成本，值得大量推广。

4.量程比宽与传统节流装置相比,平衡流量计极大提高了测量量程比.研究结果显示，雷诺数大于50000时，选择合适的孔径参数，平衡流量计无上限，根据工业测量实际应用的需要，常规测量量程比为10：1，选择合适的参数可以做道30：1或更高。

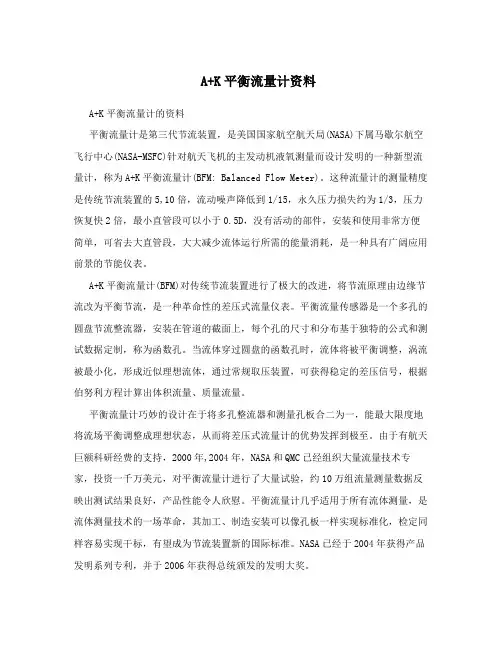

A+K平衡流量计资料A+K平衡流量计的资料平衡流量计是第三代节流装置，是美国国家航空航天局(NASA)下属马歇尔航空飞行中心(NASA-MSFC)针对航天飞机的主发动机液氧测量而设计发明的一种新型流量计，称为A+K平衡流量计(BFM: Balanced Flow Meter)。

这种流量计的测量精度是传统节流装置的5,10倍，流动噪声降低到1/15，永久压力损失约为1/3，压力恢复快2倍，最小直管段可以小于0.5D，没有活动的部件，安装和使用非常方便简单，可省去大直管段，大大减少流体运行所需的能量消耗，是一种具有广阔应用前景的节能仪表。

A+K平衡流量计(BFM)对传统节流装置进行了极大的改进，将节流原理由边缘节流改为平衡节流，是一种革命性的差压式流量仪表。

平衡流量传感器是一个多孔的圆盘节流整流器，安装在管道的截面上，每个孔的尺寸和分布基于独特的公式和测试数据定制，称为函数孔。

当流体穿过圆盘的函数孔时，流体将被平衡调整，涡流被最小化，形成近似理想流体，通过常规取压装置，可获得稳定的差压信号，根据伯努利方程计算出体积流量、质量流量。

平衡流量计巧妙的设计在于将多孔整流器和测量孔板合二为一，能最大限度地将流场平衡调整成理想状态，从而将差压式流量计的优势发挥到极至。

由于有航天巨额科研经费的支持，2000年,2004年，NASA和QMC已经组织大量流量技术专家，投资一千万美元，对平衡流量计进行了大量试验，约10万组流量测量数据反映出测试结果良好，产品性能令人欣慰。

平衡流量计几乎适用于所有流体测量，是流体测量技术的一场革命，其加工、制造安装可以像孔板一样实现标准化，检定同样容易实现干标，有望成为节流装置新的国际标准。

NASA已经于2004年获得产品发明系列专利，并于2006年获得总统颁发的发明大奖。

一、线性度高、重复性好由于平衡流量传感器具有对称多孔结构特点，能对流场进行平衡，降低了涡流、振动和信号噪声，流场稳定性大大提高，使线性度比孔板提升了5,10倍，重复性提高了54,，为0.15,，从其综合性能来看，平衡流量计属于高档流量计行列。

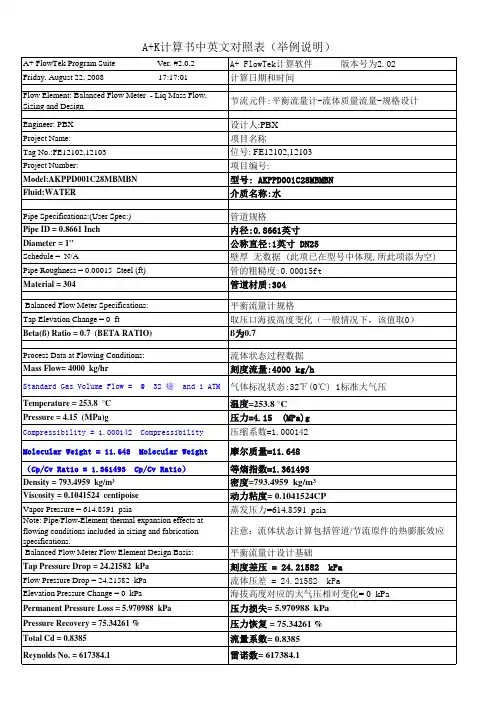

A＋K选型计算书中英文对照A+ FlowTek Program Suite Ver. #2.0.2Friday, July 11, 2008 3:55:41 PM______________节流装置：平衡流量计- 流体计算设计Flow Element: Balanced Flow Meter - Liq Mass Flow, Sizing and Design ______________工程师Engineer:项目名称Project Name:仪表位号Tag No.:项目编号Project Number:仪表型号Model:介质名称： Fluid:______________管道规格说明Pipe Specifications:(User Spec:)管道内径Pipe ID =管道直径Diameter =管道壁厚Schedule =管道粗糙度Pipe Roughness =管道材质Material =______________平衡流量计规格Balanced Flow Meter Specifications:取压口海拔高度变化（一般情况下，该值取0）Tap Elevation Change = 0 ftß值Beta Ratio =校准系数Calibration Factor =节流件厚度Plate Thickness = 3/8 Inch平衡流量计类型＝与雷诺数相匹配Balanced Flow Meter Type = Reynolds Number Matching (NRe)第一层孔的个数1st Ring Number of Holes =第二层孔的个数2nd Ring Number of Holes =孔的设计＝直角切孔Hole Design = Square cut holes.适合位置＝直管段>5 Fitting Location = Upstream fitting L/D > 5.加工类型＝无脏物类型Process Type = Non-fouling service.孔的设计＝孔的标准设计Hole Clearance Design = Hole layout based on standard design.______________流体过程数据Process Data at Flowing Conditions:刻度流量Mass Flow =温度Temperature =压力Pressure =密度Density =动力粘度Viscosity =蒸发压力Vapor Pressure =注意：流体状态计算包括管道/节流原件的热膨胀效应Note: Pipe/Flow-Element thermal expansion effects at flowing conditions included in sizing and fabrication specifications.______________平衡流量计基本设计数据Balanced Flow Meter Flow Element Design Basis:刻度差压Tap Pressure Drop =刻度差压Flow Pressure Drop =海拔高度对应的大气压相对变化Elevation Pressure Change =永久压力损失Permanent Pressure Loss =压力恢复Pressure Recovery =流出系数Total Cd =雷诺数Reynolds No. =。

平衡流量计中文使用说明书平衡流量计中文使用说明书发布时间：2011-7-13 20:19:29平衡流量计中文使用说明书一、概述平衡流量计应用：众所周知，流体在管道中被输送时，往往要流经各种阀门、弯头、三通、异径管等阻流件，流体通过这些阻流件时，会产生各种扰动，影响正常的测量，使流量计带来一定的现场安装附加误差，特别是传统的差压式流量计等更是如此。

而新一代平衡流量传感器巧妙的将整流与测量合为一体，具有明显的稳定流场的作用，最大限度的降低附加误差，使得实际使用精度与理论精度相一致，是一种具有广阔应用前景的新一代差压式流量计，将在天然气、化工、石油、钢铁、发电、造纸、印染、制药等各行各业管道输送流体测量中展现她的身影。

平衡流量计（传感器）主要技术特点如下：1、测量精度高：由于平衡流量传感器实际上是一个流量整流器，能够有效的消除漩涡和改善速度分布畸变，使流场近似理想状态，故测量时，贸易计量精度可达0.3级，常规的测量可达0.5级。

2、量程比宽：由于大口径小流量测量是大多数流量传感器的难题，而平衡流量传感器是多孔结构，选择合适的等效直径比，可偏重于主要测量下限流量又兼顾上限流量，使得常规流量测量量程比为10：1，如果参数选择的合适可提高到30：1或者更高。

3、直管段要求低：一定长度的直管段主要是用来使流体在其中流动时趋于平稳，而平衡流量传感器本身就是一个流动调整器，因此它几乎可直接连接到阀门、三通、弯头等阻流件后，并不影响正常的测量。

4、永久压力损失低：管道中装上流量传感器，由于它的阻流作用不可避免的要产生压力损失，而平衡流量传感器中的多孔结构可分散阻力，有效的减小了涡流的形成和紊流摩擦，从而降低永久压力损失。

5、平衡流量计主要技术参数指标：1、口径：从DN10-----DN30002、精度等级：±0.3%、±0.5%、±1.0%3、重复性：0.1%4、量程比：10：1、30：1（或者更高）5、介质操作温度：<600℃6、介质操作压力：≤25MPa7、永久压力损失(Pa)：≤0.31ρV2 ρ—介质密度Kg/m3 V—平均流速 m/s) (8、可测双向流二、平衡流量计工作原理：在充满流体的管道中固定放置一个流通面积小于管道截面积的阻流件(俗称节流装置)，则管道内流体在通过该节流装置时就会局部收缩，在收缩处流通面积变小，流速增加，静压降低，因此，在节流装置前后将产生一定的差压，平衡流量传感器也是基于这一原理工作的，它不但能够产生差压，而且由于平衡流量传感器中的节流装置还是一个整流器，所以产生的差压特别的稳定，根据流体力学中的质量守恒定律和能量守恒定律可计算出流体的体积流量和质量流量，如下：q v=K(△P/ρ)1/2或 q m=K(△P·ρ)1/2—体积流量（m3/h）；式中：qV—质量流量（kg/h）；qm△P—输出差压（kpa）；K—流量标定系数；ρ—流体密度（kg/m3）。

a+k平衡流量计工作原理
一、测量原理
a+k平衡流量计是一种基于科氏力的质量流量测量仪表，其工作原理是利用振动管式传感器的振荡器使管路产生机
械振动，而将此振动信号送入与之相连接的差动变压器，从而得到与流速成正比的电压信号。

当流体流经传感器时，由于科氏力的作用，会使管路振动频率发生变化，通过测量这个频率变化，就可以得到流体的流速。

二、传感器测量
a+k平衡流量计的传感器采用振动管式结构，由一根弹
性管作为测量管，当流体流经测量管时，由于科氏力的作用，会使管路振动频率发生变化。

这个频率变化可以通过差动变压器转换为电信号输出。

三、计算体积流量
通过测量得到的流速信号，可以计算出流体的体积流量。

体积流量可以通过以下公式计算：体积流量= 流速× 管道截面积。

四、校准和标定
为了确保a+k平衡流量计的准确性和可靠性，需要进行定期的校准和标定。

校准和标定可以通过标准流体进行，以确定流量计的准确性和精度。

五、维护和保养
为了保持a+k平衡流量计的正常运行和使用寿命，需要进行定期的维护和保养。

维护和保养包括清洁传感器、检查连接件是否松动、更换损坏的零部件等。

以上是a+k平衡流量计的工作原理的介绍，希望能对您有所帮助。

如有需要更多信息，请咨询相关领域的专家或查阅相关的文献资料。

低温气体流量测量方案低温流体的流量测量一直是一个大家关注的问题，都属于高科技的工程，如空分装置中的液氮、液氧、液氩，其特点低温时气体呈液态与气化，因此本文探讨解决好低温流量测量难点，高科技国产化的一个重要环节，用A＋K平衡流量计（多孔孔板，多孔平衡流量计）所谓工业上的极低温流体，一般指在大气压下沸点为－50℃以下的流体。

代表性的极低温流体有LNG(液化天然气)、LN2(液氮)、LO2(液氧)、液化乙烯、液氢、液氯以及这些低温气体，LPG(液化石油气)不包括在极低温流体中。

在论述极低温流体的流量测量方法时，特别要了解的是在工业过程中使用这些流体时，它与常温或高温相比有哪些不同?容易发生什么样的问题?因此，首先列举极低温流体和过程的特征加以说明。

(1)容易引起状态变化低温流体通常以饱和状态储存在绝热的储存容器里。

用泵升压、送出，开始过程处理，并反复进行加压、减压。

在此过程中，饱和状态的极低温流体一会儿变为过冷状态，一会儿变为沸腾状态，状态容易变化。

因此，流量计设计需要采取措施。

(2)有因浓缩而出现的物态变化由于浓缩，液化天然气的液态密度变大，所以，测量流量时，要考虑修正密度。

(3)对材料有限制金属材料在极低温下的屈服点、拉伸强度、延伸率、节流、冲击试验值等机械性质与常温下有很大不同，在极低温下，金属材料的拉伸强度上升，但延展性降低，冲击值也随材料而显著下降。

因此，在极低温下所使用的仪表的材料，应是有充分抗破坏韧性的材料，使之不引起脆性破坏，这些材料就叫做低温材料。

现在使用的最一般的材料有：不锈钢316、铝合金、90％的镍钢、35％的镍钢(镍铁合金)。

对强腐蚀介质还要用镐、钛等材料。

泄漏是极低温流体流量测量中的一大难题，因为泄漏会造成环境影响，如液氧泄漏到空气中会爆炸。

液氮泄漏则降低了空气中氧含量，液氮在大气压力下，68F（20℃）下蒸发成643倍体积的气氮，人体碰到低温液体会冻伤。

在极低温流体的流量测量中，孔板应用最多，可靠性也高，由于标准板夹持在法兰中，由于热胀冷缩的原因泄漏是难以控制的，而“A＋K平衡流量计”的结构是节流件与引压口一体化，测低温流体时整个流量计与管道又是焊接的，没有泄漏点，解决了孔板在极低温时泄漏上难以控制的问题。

A+K平衡流量计的特点与优势一、“A+K 平衡流量计”的性能优势A+K平衡流量计为美国国家航空航天局专利技术，由美国A+FlowTek 公司荣誉出品，上海加工基地生产。

其独特的设计，使其具有如下性能：1、测量精度高、重复性好。

由于平衡流量传感器具有对称多孔结构特点，同时具备节流和整流的能力，使流场稳定性大大提高。

提高物料平衡比，节约生产成本。

其测量精度可达±0.5％，最高可达±0.3％，重复性可达0.1%（精度高，应用于贸易计量场合）。

2、直管段要求低。

平衡流量传感器对流场的平衡作用，大大缩短了对直管段的要求。

直管段最小可达0.5D，尤其是对于昂贵材料的管道，比如说锆材，节省大量资金。

3、永久压力损失低。

在相同的工况下，与传统节流装置相比永久压力损失减少70％，接近文丘里管，节省了大量的能量运行成本，是一种节能型仪表。

4、量程比宽。

根据测量实际应用需要，一般量程比为10：1，选择合适的参数，也可以做得更高。

5、长期稳定性好。

平衡流场大幅度降低了介质与节流件的摩擦，可使β值长期保持不变。

整个仪表无可动部件，使用寿命比传统节流装置延长5-10 倍。

6、耐脏污不易堵。

平衡流量计从设计上减小了紊流剪切力和涡流的形成，从而大大降低了滞留死区的形成，保证脏污介质可以顺利通过多个孔，减小了流通孔被堵塞的机会。

适合于测量粘稠介质和含杂质较多的介质，例如焦炉煤气和高炉煤气。

7、测量范围宽。

其测量流速最大可至音速。

最小雷诺数可以低于200，最大雷诺数可以大于107，β值在0.25～0.90 之间可选。

8、适用范围广。

平衡流量计工作温度、压力取决于管道和法兰的材质和等级，工作温度可达850℃，工作压力可至42MPa。

平衡流量计可以进行气液两相、浆料，甚至固体颗粒。

平衡流量计结构完全对称，可以方便的测量双向流。

与传统节流装置相比：二、A+K 平衡流量计节流件的设计A+K 平衡流量计的节流件，根据不同的工况和口径会选择不同厚度的节流件，可以很好都保证节流件都强度。
