双进双出磨煤机工作原理

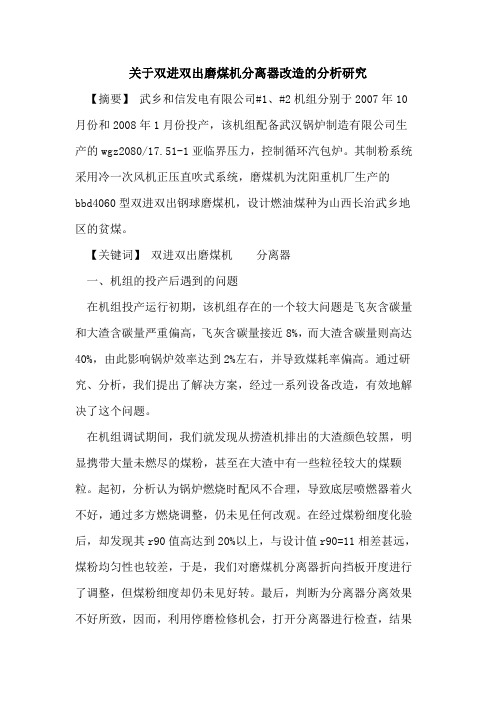

关于双进双出磨煤机分离器改造的分析研究【摘要】武乡和信发电有限公司#1、#2机组分别于2007年10月份和2008年1月份投产，该机组配备武汉锅炉制造有限公司生产的wgz2080/17.51-1亚临界压力，控制循环汽包炉。

其制粉系统采用冷一次风机正压直吹式系统，磨煤机为沈阳重机厂生产的bbd4060型双进双出钢球磨煤机，设计燃油煤种为山西长治武乡地区的贫煤。

【关键词】双进双出磨煤机分离器一、机组的投产后遇到的问题在机组投产运行初期，该机组存在的一个较大问题是飞灰含碳量和大渣含碳量严重偏高，飞灰含碳量接近8%，而大渣含碳量则高达40%，由此影响锅炉效率达到2%左右，并导致煤耗率偏高。

通过研究、分析，我们提出了解决方案，经过一系列设备改造，有效地解决了这个问题。

在机组调试期间，我们就发现从捞渣机排出的大渣颜色较黑，明显携带大量未燃尽的煤粉，甚至在大渣中有一些粒径较大的煤颗粒。

起初，分析认为锅炉燃烧时配风不合理，导致底层喷燃器着火不好，通过多方燃烧调整，仍未见任何改观。

在经过煤粉细度化验后，却发现其r90值高达到20%以上，与设计值r90=11相差甚远，煤粉均匀性也较差，于是，我们对磨煤机分离器折向挡板开度进行了调整，但煤粉细度却仍未见好转。

最后，判断为分离器分离效果不好所致，因而，利用停磨检修机会，打开分离器进行检查，结果非常令人吃惊，由于原煤中携带大量的杂物随原煤进入磨煤机，大量堆积、缠绕在了分离器折向挡板上以及回粉锁气器中，锁气器挡板处于长开状态，甚至有的磨煤机回粉管已被煤粉完全堵死，从而彻底失去了回粉效果，这是造成煤粉细度不合格的根本原因。

经过对分离器进行清理，在短期内情况有所好转，但很快又回出现分离器堵塞的现象，煤粉细度仍然得不到保证，飞灰及大渣含碳量依旧很高。

针对这个问题，相关技术人员进行了共同探讨，经过分析认为，由于原煤不可避免地要携带很多杂物，在正压直吹式制粉系统中，却无法在线对煤粉内所携带杂物进行清理是一个重要的因素，而分离器本身结构不合理则是主要原因。

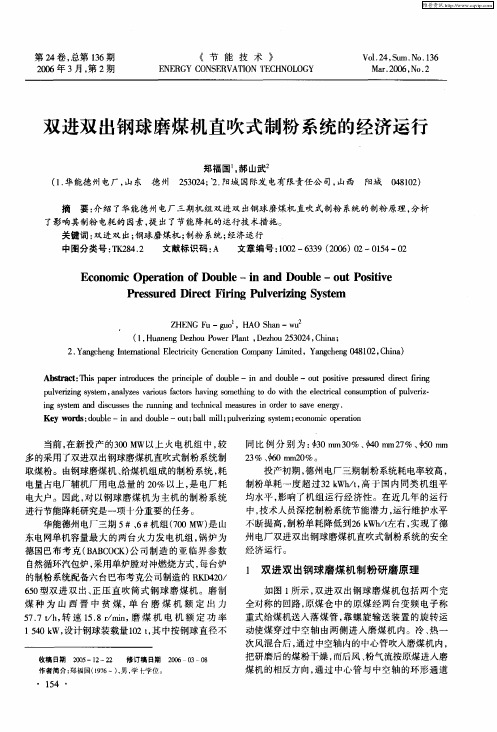

双进双出磨煤机工作原理 Prepared on 22 November 2020一、双进双出磨煤机的工作原理双进双出磨煤机具有两个完全对称的粉磨回路,其工作原理如下：原煤通过能自动控制速度的给煤机进入落煤管，靠重力的作用落入输送装置的下方，被旋转的绞笼送入磨煤机的筒体，旋转的筒体内装有一定量的钢球，把原煤研磨成煤粉。

一次风从磨煤机两侧的中空管进入磨机的筒体，对原煤和煤粉进行干燥，并将磨制好的煤粉通过绞笼体的环形通道输送到磨煤机上方的分离器中，不合格的粗煤粉返回筒体内重新粉磨，合格的细粉被送到锅炉的燃烧器。

部分一次风进入混料箱，对原煤进行充分预干燥后进入磨煤机分离器，与入磨一次风混合，共同完成对煤粉的进一步干燥和输送。

二、双进双出磨煤机控制原理与其它形式磨煤机不同，双进双出磨煤机不是通过给煤机来调节控制出力，而是靠调整通过磨煤机的一次风量进行控制。

在运行中双进双出磨煤机无论负荷如何，磨内风煤比始终保持不变。

这就是说在给定负荷下，如果想增减磨煤机出力，只需增减一次风量即可实现,这是双进双出磨煤机的独有特点。

因此双进双出磨煤机响应锅炉负荷的调节时间非常短，可与燃油和燃气锅炉相媲美。

恒定不变的磨内风煤比在低负荷情况下会导致输粉管道内的煤粉流速过低。

为保证煤粉输送的通畅，通过附加风量（称作旁路风）保证煤粉的正常输送。

BBD双进双出磨煤机制粉系统系统的独到之处，是利用旁路风将预干燥和输粉的两个功能完美地结合起来。

自动控制优化选择旁路风，使原煤的预干燥风能保持在需要值。

旁路风具有预干燥和最终干燥的作用，它与原煤在混料箱内强烈混合，对原煤预干燥后进入分离器底部继续对煤粉进行最终干燥。

煤的水份越高，优点就越突出。

双进双出磨煤机的风煤比大大低于中速磨煤机的风煤比，能够保证锅炉在低负荷下正常运行，可减少锅炉在维持低负荷时燃用昂贵的燃油或天然气的费用。

为保证双进双出磨煤机的正常运转，必需保持磨内有稳定的煤量。

为此，采用一个单独的测量控制回路，通过测量磨内压差来调节给煤量。

一、BBD系列双进双出钢球磨煤机结构及工作原理1.概述双进双出钢球磨煤机是从单进单出钢球磨煤机基础上发展起来的一种新颖的制粉设备，它具有烘干、粉磨、选粉、送粉等功能，通常被称为直吹式粉磨系统。

BBD系列双进双出钢球磨煤机是火力发电厂直吹式磨煤机制粉系统的主体设备，该设备具有连续作业率高、维修方便、粉磨出力和细度稳定、储存能力大、响应迅速、运行灵活性大、较低的风煤比、适用煤种广、不受异物影响、无需备用磨机等优点，适合研磨各种硬度和磨蚀性强的煤种，是火力发电厂锅炉制粉设备中除直吹式中速磨煤机、高速风扇式磨煤机之外的又一种性能优越的直吹式低速磨煤机。

BBD系列双进双出钢球磨煤机主要配套于100MW、200MW、300MW、600MW和900MW大型火力发电机组锅炉的制粉系统，也可用于化工、建材和磷矿等部门作为制粉的设备。

2.双进双出钢球磨煤机工作原理(参见图1)双进双出磨煤机包括两个非常对称的研磨回路，每个回路表述如下：原煤通过速度自动控制的给煤机从料斗卸下进入混料箱，经旁路风预干燥后，通过落煤管落到分离器底部，靠螺旋输送装置的旋转运动将煤送入正在旋转的筒体。

磨煤机由主电机经减速器及开式齿轮传动带动筒体旋转。

在筒体装有一定量研磨介质－钢球。

通过筒体的旋转运动将钢球提升到一定高度，钢球在自由泻落和抛落过程中对煤进行撞击和摩擦，直至将煤研磨成煤粉。

热的一次风在进入磨机前被分成两路。

一路为旁路风，旁路风作用两个方面，一方面在混料箱与原煤混合对煤进行预干燥。

另一方面保持在煤粉管道中拥有足够的输送煤粉的风速。

另一路为入磨风，进入磨机筒体，输送并干燥筒体的煤粉。

风粉混合物通过中心管与中空管之间的环形通道被带出磨机。

煤粉、入磨风及旁路风在输送器混合在一起后进入分离器，分离器装可调整煤粉细度叶片，可根据要求调整煤粉细度，粗粒的不合格煤粉靠重力作用返回到原煤管，与原煤混合在一起重新进行研磨。

经分离器分离后合格煤粉通过煤粉出口及送粉管道输送至燃烧器，然后喷进锅炉进行燃烧。

2、磨煤机的工作原理：图4-2-1 磨煤机的结构图给煤机将煤从磨煤机中心落煤管输入，煤落到旋转的磨碗上，在离心力的作用下沿径向朝外移动到研磨环。

由于径向和周向的移动，煤在可绕轴转动的磨辊下通过。

三个独立的液压加载磨辊相隔120°分布安装于磨碗上部，磨辊与磨碗间保持一定的间隙，两者并无直接接触。

磨辊利用液压加压装置施以必要的研磨压力，当煤通过磨碗与磨辊之间时，煤就被磨制成煤粉。

这种磨煤机主要是利用磨辊与磨碗对它们之间的煤的压碎和研磨两种方法来实现磨煤的。

磨制出来的煤粉由于离心力的作用继续向外移动，最后沿磨碗周缘溢出。

在煤的研磨过程中，较小较轻的颗粒被热空气(一次风)连续地从磨碗上吹起来。

磨煤干燥用的热空气由磨碗底进入，空气通过磨碗周围的环隙流经旋转磨碗的外径。

装在磨碗上的叶片(称为叶轮)使气流趋于垂直方向。

在磨碗外径的较小较轻的煤粒被气流携带向上，而重的不易磨碎的外来杂物穿过气流落入侧机体区域。

在此，外来杂物通过侧机体底板由装在转动的裙罩上的刮板装置扫出磨煤机，然后进入石子煤排放系统。

外来杂物通常由煤层中的岩石和开采机械的零件组成，因此把这些杂物降低到最少是有好处的。

如图4-1-2所示，煤粉的分离分为三个阶段。

由于应用了安装在分离器上的固定空气折向器，第一级分离正好在磨碗水平面上发生。

在此，最重的煤粒直接返回磨碗进一步辗磨成更小的颗粒。

而较轻的颗粒被气流携带至分离器顶盖进行第二次分离，此处弯曲的可调叶片使风粉混合物产生旋风运动导致重颗粒失去动量而从气流中脱离出来返回磨碗重新辗磨，这就是煤粉的第二级分离。

较细的煤粉气流通过称为文丘里套管的垂直插管进一步进行分离，达到所要求的的煤粉细度。

在分离器叶片和文丘里套管里分离出来的较重煤粒经过内锥体返回到磨碗的辗磨区域。

锥体把磨煤机的紊流区域从分离颗粒分离出来，无紊流区域的颗粒在重力作用下返回磨碗。

出来的风粉混合物经过文丘里，在此首先浓缩，然后扩大使得每根煤粉管中风粉分配均匀，煤粉管把风粉混合物引入炉膛进行燃烧。

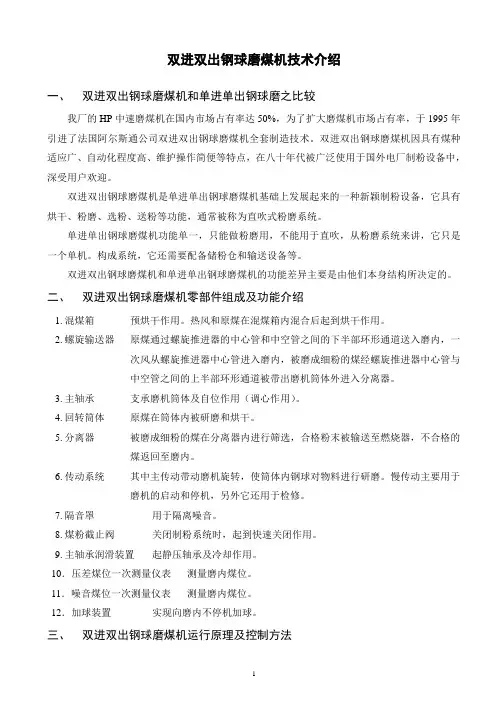

双进双出钢球磨煤机技术介绍一、双进双出钢球磨煤机和单进单出钢球磨之比较我厂的HP中速磨煤机在国内市场占有率达50%，为了扩大磨煤机市场占有率，于1995年引进了法国阿尔斯通公司双进双出钢球磨煤机全套制造技术。

双进双出钢球磨煤机因具有煤种适应广、自动化程度高、维护操作简便等特点，在八十年代被广泛使用于国外电厂制粉设备中，深受用户欢迎。

双进双出钢球磨煤机是单进单出钢球磨煤机基础上发展起来的一种新颖制粉设备，它具有烘干、粉磨、选粉、送粉等功能，通常被称为直吹式粉磨系统。

单进单出钢球磨煤机功能单一，只能做粉磨用，不能用于直吹，从粉磨系统来讲，它只是一个单机。

构成系统，它还需要配备储粉仓和输送设备等。

双进双出钢球磨煤机和单进单出钢球磨煤机的功能差异主要是由他们本身结构所决定的。

二、双进双出钢球磨煤机零部件组成及功能介绍1.混煤箱预烘干作用。

热风和原煤在混煤箱内混合后起到烘干作用。

2.螺旋输送器原煤通过螺旋推进器的中心管和中空管之间的下半部环形通道送入磨内，一次风从螺旋推进器中心管进入磨内，被磨成细粉的煤经螺旋推进器中心管与中空管之间的上半部环形通道被带出磨机筒体外进入分离器。

3.主轴承支承磨机筒体及自位作用（调心作用）。

4.回转筒体原煤在筒体内被研磨和烘干。

5.分离器被磨成细粉的煤在分离器内进行筛选，合格粉末被输送至燃烧器，不合格的煤返回至磨内。

6.传动系统其中主传动带动磨机旋转，使筒体内钢球对物料进行研磨。

慢传动主要用于磨机的启动和停机，另外它还用于检修。

7.隔音罩用于隔离噪音。

8.煤粉截止阀关闭制粉系统时，起到快速关闭作用。

9.主轴承润滑装置起静压轴承及冷却作用。

10．压差煤位一次测量仪表测量磨内煤位。

11．噪音煤位一次测量仪表测量磨内煤位。

12．加球装置实现向磨内不停机加球。

三、双进双出钢球磨煤机运行原理及控制方法原煤通过速度自动控制的给煤机从料斗内卸下。

煤落入混煤箱内，经旁路风预烘干后，由螺旋输送器的旋转运动使煤推入到磨机筒体内。

双进双出钢球磨运行分析大唐阳城发电有限责任公司董志超金鑫（048102）【摘要】以福斯特·惠勒能源公司制造的D-10D双进双出钢球磨煤机为例，结合实际运行中发生的问题，分析说明双进双出钢球磨煤机在运行中常见故障，以及相应预防和处理措施。

【关键词】双进双出钢球磨煤机运行故障分析预防措施Double-in&Double-out Ball Mil Operation AnalyzeDongZhiChao JinXin (048102)Da Tang Yang Cheng Power Generating Limited CompanyAbstract: The D-10D Double-in&Double-out ball mill manufactured by Foster Wheeler Energy Corporation was introduced in this paper to discuss the practical faultoccurred in the operation, it also analyzes the usual defects and provide theprotective measures and the resolutions respectively.Key words: Double-in&Double-out Ball Mill, Operation Fault, Analyze, Protective Measures阳城发电厂一期工程安装六台美国福斯特-惠勒能源公司（FWEC）生产的亚临界、自然循环汽包燃煤锅炉。

每台锅炉配套安装四台FWEC生产的D-10D型双进双出钢球磨煤机。

福斯特·惠勒能源公司的双进双出球磨机的特点：（1）磨煤机负荷越低，煤粉细度越高，满足锅炉低负荷时着火和稳燃的要求。

（2）磨煤机出口的一次风煤粉浓度高，风煤比低，特别有利于煤粉的着火和稳燃。

4.3 双进双出钢球磨煤机检修4.3.1 概述BBD3854BIS双进双出筒式钢磨煤机是胜利发电厂Ⅱ期工程锅炉直吹式制粉系统中主要的主体煤粉制备设备，其作用是把给煤机送入的原煤通过钢球撞击、挤压和研磨，磨制成煤粉。

其工作原理如下：原煤通过给煤机送至料斗落下，经过混料箱并在此得到旁路风的预干燥，通过落煤管到达位于中空轴心部的螺旋输送装置中。

输送装置随磨机筒体做旋转运动，使原煤通过中空轴进入磨机筒体内。

磨机的筒体内装有一定量的钢球，在筒体的旋转过程中，钢球对原煤的冲砸和互相摩擦作用使煤块逐渐被磨制成煤粉。

通过一次热风由中空轴内的中空管进入磨机，使原煤和煤粉进一步得到干燥，并将煤粉从原煤进入口的相反方向吹出磨机筒体，带有煤粉的一次热风在磨机出口再一次与旁路风混合，通过煤粉管路进入磨煤机上方的分离器。

通过分离器调整调整，可以实现出口煤粉细度的调节和控制。

合格的煤粉从分离器上方出口直接送往锅炉燃烧器，而不合格的煤粉则依靠惯性和重力的作用，通过回煤管返回磨机，再次进行研磨。

4.3.2 规范4.3.2.1 型号：BBD3854BIS (4台/炉)4.3.2.2组成部分：每台双进双出磨煤机由磨机筒体、螺旋输送装置、静压主轴承密封风装置、混料箱、分离器、大小齿轮主传动系统，主轴承润滑系统，大齿轮喷射润滑系统，压差和噪音测料位系统和慢速传动系统等组成，并与给煤机相连，同时还配以加钢球装置，煤粉截止阀，隔音罩等辅助装置。

4.3.2.3 主要规范（见表7）。

表7 磨煤机主要规范4.3.3 修前准备工作：4.3.3.1 熟悉磨煤机的结构，了解磨煤机的各项参数、特性及技术要求。

4.3.3.2查阅档案，了解磨煤机的运行情况：a) 运行中发现的缺陷、异常和事故情况；b) 磨煤机出入口风门、挡板门的运行状况；c) 磨煤机加钢球的记录；d) 运行中驱动电机电流值、电流波动值；e) 运行中转子的轴向、径向跳动情况；f) 轴承组件及润滑油系统的运行状况（温度、振动、化学化验结果等）；g) 查阅试验记录，了解磨煤机出入口管道的漏风状况。
