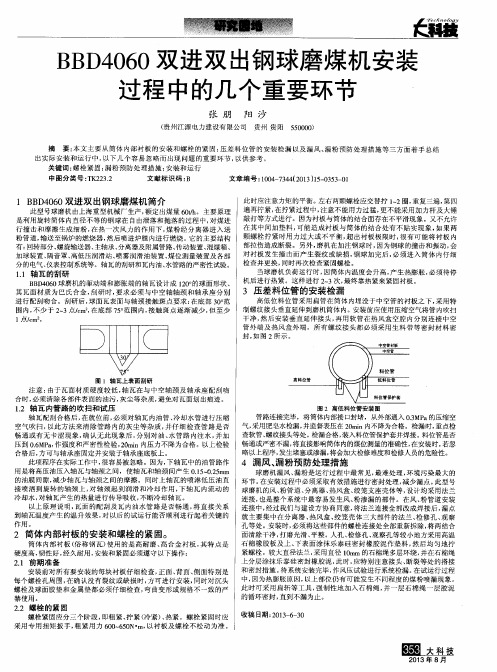

百度文库- 让每个人平等地提升自我湖南益阳第二发电有限公司BBD4060双进双出钢球磨煤机安装使用说明书SM上海重型机器厂有限公司目录一、BBD系列双进双出钢球磨煤机结构及工作原理 (3)1. 概述 ................................................................2. 双进双出钢球磨煤机工作原理 ..........................................3. 双进双出钢球磨煤机结构概述 ..........................................4. 双进双出钢球磨煤机系统控制 ..........................................二、双进双出磨煤机技术性能参数 (11)1. BBD4060磨机基本性能参数.............................................2. 大小齿轮参数 ........................................................3. 减速机 ..............................................................4. 主电动机 ............................................................5. 慢驱动装置 ..........................................................6. 主轴承及高、低压稀油站 ..............................................7. 大齿轮喷雾润滑 ......................................................8. 大齿轮密封风机 ......................................................三、双进双出磨煤机安装 (14)1. 基础 ................................................................2. 基础划线 ............................................................3. 基础检测 ............................................................4. 设备安装的一般要求 ..................................................5. 主轴承的安装 ........................................................6. 安装齿轮罩下半部分 ..................................................7. 磨机本体安装 ........................................................8. 安装主轴承盖 ........................................................9. 固定主轴承底板 ......................................................10.临时用旋转钢丝绳和润滑系统 ..........................................11.安装衬板 ............................................................12.安装大齿轮罩的下侧罩 ................................................13.安装大齿轮 ..........................................................14.小齿轮就位 ..........................................................15.在冷态条件下调整和检查大齿轮和小齿轮之间的啮合间隙 ..................16.检查大齿轮和小齿轮对正性 ............................................17.螺栓拧紧方法 ........................................................18.安装大齿轮罩 ........................................................19.安装带有传动轴的主减速机和联轴器 ....................................20.在主减速机侧安装主电机和联轴器 ......................................21.安装慢驱动装置 ......................................................22.最终检查整个传动组联轴器的安装和对正性 ..............................23.安装中空管、螺旋输送器体、螺旋推进器和热风盒 ........................24.分离器、分离器接管、煤粉管路的安装 ..................................25.隔音罩安装 ..........................................................26.主轴承润滑站安装 ....................................................27.主减速机安装 ........................................................28.大齿轮润滑设备的安装 ................................................29.压差和电耳的安装 ....................................................四、双进双出磨煤机运行操作规范及使用要求 (40)1.试运行前的准备 .......................................................2.磨机试运转 ...........................................................3.试运行后的检查 .......................................................4.磨机加载运行 .........................................................5.磨机正式运行前的检验工作 .............................................6.磨机启动 .............................................................7.磨煤机的操作及注意事项 ...............................................8.润滑、电器及其它 ..................................................... 编制审核一、BBD系列双进双出钢球磨煤机结构及工作原理1.概述双进双出钢球磨煤机是从单进单出钢球磨煤机基础上发展起来的一种新颖的制粉设备，它具有烘干、粉磨、选粉、送粉等功能，通常用于直吹式粉磨系统。

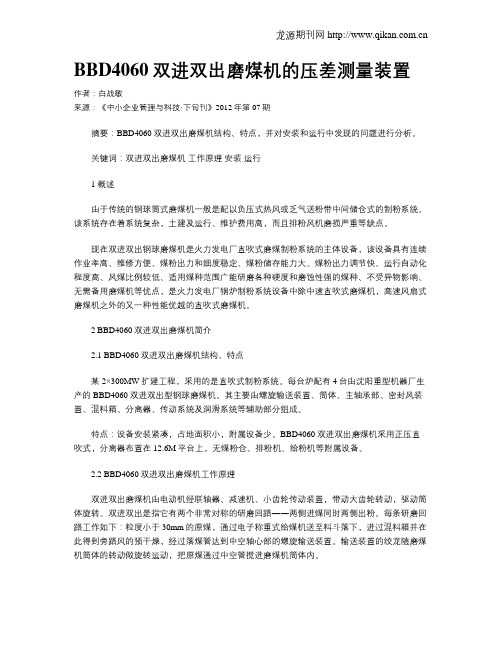

BBD4060双进双出磨煤机的压差测量装置作者：白战敏来源：《中小企业管理与科技·下旬刊》2012年第07期摘要：BBD4060双进双出磨煤机结构、特点，并对安装和运行中发现的问题进行分析。

关键词：双进双出磨煤机工作原理安装运行1 概述由于传统的钢球筒式磨煤机一般是配以负压式热风或乏气送粉带中间储仓式的制粉系统。

该系统存在着系统复杂，土建及运行、维护费用高，而且排粉风机磨损严重等缺点。

现在双进双出钢球磨煤机是火力发电厂直吹式磨煤制粉系统的主体设备，该设备具有连续作业率高、维修方便、煤粉出力和细度稳定、煤粉储存能力大、煤粉出力调节快、运行自动化程度高、风煤比例较低、适用煤种范围广能研磨各种硬度和磨蚀性强的煤种、不受异物影响、无需备用磨煤机等优点，是火力发电厂锅炉制粉系统设备中除中速直吹式磨煤机，高速风扇式磨煤机之外的又一种性能优越的直吹式磨煤机。

2 BBD4060双进双出磨煤机简介2.1 BBD4060双进双出磨煤机结构、特点某2×300MW扩建工程，采用的是直吹式制粉系统。

每台炉配有4台由沈阳重型机器厂生产的BBD4060双进双出型钢球磨煤机。

其主要由螺旋输送装置、筒体、主轴承部、密封风装置、混料箱、分离器、传动系统及润滑系统等辅助部分组成。

特点：设备安装紧凑，占地面积小，附属设备少。

BBD4060双进双出磨煤机采用正压直吹式，分离器布置在12.6M平台上，无煤粉仓、排粉机、给粉机等附属设备。

2.2 BBD4060双进双出磨煤机工作原理双进双出磨煤机由电动机经联轴器、减速机、小齿轮传动装置，带动大齿轮转动，驱动筒体旋转。

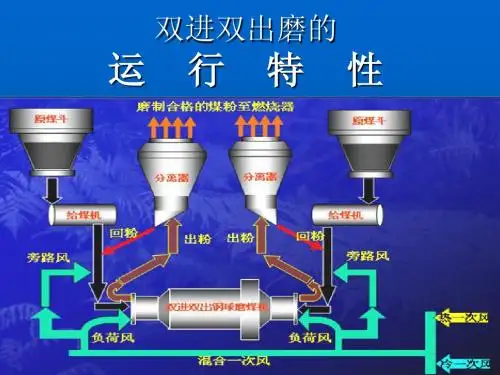

双进双出是指它有两个非常对称的研磨回路――两侧进煤同时两侧出粉。

每条研磨回路工作如下：粒度小于30mm的原煤，通过电子称重式给煤机送至料斗落下，进过混料箱并在此得到旁路风的预干燥，经过落煤管达到中空轴心部的螺旋输送装置。

输送装置的绞龙随磨煤机筒体的转动做旋转运动，把原煤通过中空管搅进磨煤机筒体内。

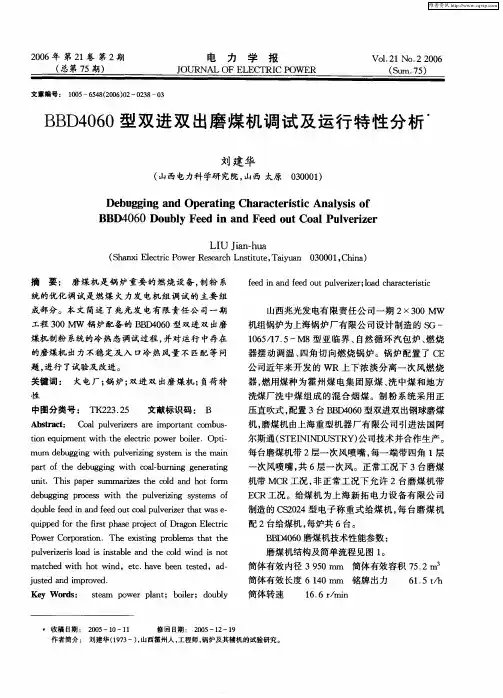

BBD4060双进双出筒式磨煤机及其辅助设备的系统设计说明、控制联锁要求和控制导则一、BBD4060双进双出磨煤机典型数据1. 技术性能参数O=8%，75%通过200目） 60t/h 机器出力：（HGI=50，H2筒体有效直径：Ф3950mm筒体有效长度：6140mm筒体转速：16.6r/min筒体有效容积：75.2m3最大装球量：77t密封风流量：4000kg/h2.BBD4060磨煤机传动组合典型数据磨煤机转速：16.6r/min小齿轮轴转速：125r/min磨煤机电动机转速：985r/min3.BBD4060磨煤机润滑部件典型数据油箱装载量：总装载量： 1250 l有效装载量： 900 l 油流量：用于喷淋轴颈： 63 l/min用于轴承的静压润滑：2×2.5 l/min 最高压力：低压回路： 0.63 MPa用于轴承静压润滑的高压回路 31.5 MPa 使用压力：低压回路： 0.4 MPa用于轴承静压润滑的高压回路 25 MPa 大齿轮的润滑：润滑油消耗量空转试验期间：1.22kg/h正常运行期间：0.61kg/h4.BBD4060磨煤机电动机典型数据装置功率：1400kW额定转速：985r/min5.BBD4060磨煤机低压电机典型数据见下表二、一次风系统门选用和采购技术说明1.范围本规则汇集了装有直吹式筒体磨煤机研磨装置一次风系统上各种风门有关选用及采购的要求和建议。

2.一次风系统设计2.1可选方案——与采用的清扫风系统和分离器出口数量有关——清扫空气的温度必须不超过90℃——分离器出口数量，决定了需清扫的煤粉管道的数量——附录4.1（1）中方案示出了能使半侧磨煤机运行的清扫系统的一次风系统——附录4.1（2）中方案示出了磨煤机仅仅能整台运行的清扫系统的一次风系统2.2各类风门这些风门用于：——调整冷风/热风混合物的温度（风门A和B）——调整通过磨煤机旁路的空气分配量（风门D1、D2、E1、E2）——隔离空气系统（风门C）——让整台磨煤机或半台磨煤机清扫（风门F1、F2、G1、G2、G3、G4、H1、H2）（风门标号示出附录4.1图中）3.风门3.1一般性建议这些风门必须电动，控制最好是电控，必要时用气动。

BBD4060B双进双出磨煤机分离器防堵装置改造摘要：详细描述了华电哈尔滨热电有限公司BBD4060B双进双出磨煤机分离器回粉锥防堵改造前的磨煤机情况及锅炉效率情况，BBD4060双进双出磨煤机分离器回粉锥防堵改造原理及改造方案。

新增分离器防堵装置，优化回粉锥设计，解决回粉锥堵塞问题，使磨煤机动态分离器得以投运，提高锅炉效率。

关键词：分离器；防堵装置；回粉锥Modification of anti blocking device for separator of BBD4060B double in and double out pulverizerBAIChunguang1, JING Hua1, LIU Shangcai1, WANG Xiaohui1, WANG Ji1,CHEN Jiange2，HE Wendi2，DENG Dapeng2(1.Huadian Harbin Thermal Power Co., Ltd. Harbin 150030,China；2.Harbin BoShen Technology Co.,Ltd. Harbin 150038,China)Abstract: This paper describes in detail the situation of the pulverizer and the efficiency of the boiler before the retrofit of the backflow cone of BBD4060 double in and double out pulverizer separator in Huadian Harbin Thermal Power Co., Ltd., andthe retrofit principle and scheme of the backflow cone of BBD4060 double in and double out pulverizer separator. Add a new separator to remove sundries, optimizethe design of the return cone, solve the problem of the back cone blockage, so that the dynamic separator of the pulverizer can be put into operation, and improve the efficiency of the boiler.Key words: separator; sundry removal device; powder return cone0 引言华电哈尔滨热电有限责任公司（以下简称哈热电）#7和#8机组采用BBD4060双进双出钢球磨煤机冷一次风机正压直吹式制粉系统，每台炉配三台磨煤机，无备用磨煤机。
