MGS双进双出磨煤机技术培训讲义北方重工集团有限公司目录第1章 MGS双进双出磨煤机系统说明 (3)1.1 磨煤机的主要结构 (3)1.2 磨煤机的工作原理 (3)1.3 MGS双进双出磨煤机主要优点 (4)1.4 双进双出磨煤机主要参数.......................................... 错误！未定义书签。
第2章 MGS双进双出磨煤机主要部件及配套部件. (5)第3章磨煤机运行控制原理 (16)第4章磨煤机运行操作说明 (19)4.1 试运行方法及步骤 (18)4.2 运行基本操作方法及步骤 (19)4.3 磨煤机停机基本操作方法及步骤 (22)第5章磨煤机日常维护 (24)附录双进双出磨煤机热工定值.............................................. 错误！未定义书签。
第1章 MGS双进双出磨煤机系统说明1.1 磨煤机的主要结构双进双出磨煤机本体部分包括：筒体部、大小齿轮组成的传动部、滑动主轴承、螺旋输送装置、混料箱、分离器、隔音罩、主电机、主减速机、慢速传动装置、自动加球装置等。
辅助设备有密封风机、高低压润滑油站、大齿轮喷射润滑，压差测量系统、电耳测量系统、顶起装置、筛卸球装置等。
图1.1 磨煤机主要结构1.2 磨煤机的工作原理MGS双进双出磨煤机具有两个完全对称的粉磨回路，原煤通过能自动控制速度的给煤机进入落煤管，靠重力的作用落入输送装置的下方，被旋转的绞笼送入磨煤机的筒体，旋转的筒体内装有一定量的钢球，通过钢球的自由泻落和抛落对筒体内的原煤进行冲击和研磨，把原煤研磨成煤粉。
一次风从磨煤机两侧的中空管进入磨机的筒体，对原煤和煤粉进行干燥，并将磨制好的煤粉通过绞笼体的环形通道输送到磨煤机上方的分离器中，不合格的粗煤粉返回筒体内重新研磨，合格的细粉被送到锅炉的燃烧器。
部分一次风进入混料箱，对原煤进行充分预干燥后进入磨煤机分离器，与入磨一次风混合，共同完成对煤粉的进一步干燥和输送。
双进双出磨煤机学习资料双进双出磨煤机是一种煤粉制备设备，采用全闭式系统，具有高效节能、安全可靠、易于维护等特点。
本文将从磨煤机的工作原理、特点、技术参数、维护保养等方面介绍双进双出磨煤机的学习资料。
一、双进双出磨煤机的工作原理双进双出磨煤机主要包括进料系统、磨煤系统、出料系统、风机系统、除尘系统等组成部分。
根据煤粉制备的需要，将物料通过进料系统送入磨煤机的磨煤系统进行加工，经过磨煤工序后，物料被研磨成为符合要求的细小颗粒，然后通过出料系统排出。
磨煤机的风机系统产生的风扇风力将物料送入磨煤系统，同时负责将磨后的煤粉通过出料系统排出，供给其他生产系统使用。
除尘系统可在磨煤过程中清除产生的粉尘，减少环境影响，保障生产安全。
二、双进双出磨煤机的特点1.高效节能：双进双出磨煤机采用全闭式系统，能有效控制研磨过程中物料与外界的接触，避免了物料流失、能量损失等负面影响，达到高效节能的目的。
2.安全可靠：双进双出磨煤机具有出色的安全性能和稳定性，严格遵循国家安全规范和标准，有效保障生产集团和员工的安全。
3.易于维护：磨煤机的维护和保养较为简单，具有自动化控制功能，可远程追踪设备运行状况，实现及时维护和故障处理，减少了操作风险和人力成本。
4.操作简单：双进双出磨煤机易于控制和操作，可实现自动生产线运行，有效提高生产效率和产品质量。
三、双进双出磨煤机的技术参数双进双出磨煤机的技术参数主要包括磨损程度、磨削容量、电机功率、噪音和净重，具体如下：1.磨损程度：双进双出磨煤机采用高质量耐磨材料，具有强大的抗磨损能力，保证设备长期稳定运行。
2.磨削容量：不同型号的双进双出磨煤机具有不同的磨削容量，可根据生产需求选择合适的设备型号。
3.电机功率：由于双进双出磨煤机采用先进的电机驱动技术，设备具有出色的稳定性和高效性能，可根据需要选择不同功率的电机进行使用。
4.噪音：双进双出磨煤机配备了专业的降噪系统和材料，磨煤机的生产噪音能够被降低至国家标准以下。

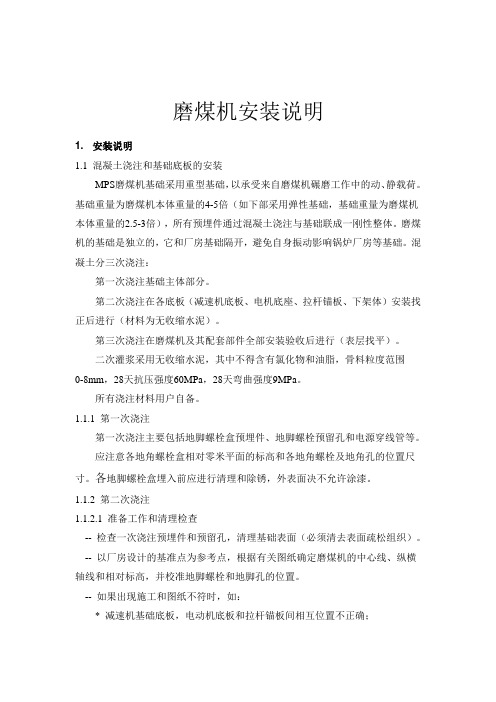

磨煤机安装说明1. 安装说明1.1 混凝土浇注和基础底板的安装MPS磨煤机基础采用重型基础，以承受来自磨煤机碾磨工作中的动、静载荷。
基础重量为磨煤机本体重量的4-5倍（如下部采用弹性基础，基础重量为磨煤机本体重量的2.5-3倍），所有预埋件通过混凝土浇注与基础联成一刚性整体。
磨煤机的基础是独立的，它和厂房基础隔开，避免自身振动影响锅炉厂房等基础。
混凝土分三次浇注：第一次浇注基础主体部分。
第二次浇注在各底板（减速机底板、电机底座、拉杆锚板、下架体）安装找正后进行（材料为无收缩水泥）。
第三次浇注在磨煤机及其配套部件全部安装验收后进行（表层找平）。
二次灌浆采用无收缩水泥，其中不得含有氯化物和油脂，骨料粒度范围0-8mm，28天抗压强度60MPa，28天弯曲强度9MPa。
所有浇注材料用户自备。
1.1.1 第一次浇注第一次浇注主要包括地脚螺栓盒预埋件、地脚螺栓预留孔和电源穿线管等。
应注意各地角螺栓盒相对零米平面的标高和各地角螺栓及地角孔的位置尺寸。
各地脚螺栓盒埋入前应进行清理和除锈，外表面决不允许涂漆。
1.1.2 第二次浇注1.1.2.1 准备工作和清理检查-- 检查一次浇注预埋件和预留孔，清理基础表面（必须清去表面疏松组织）。
-- 以厂房设计的基准点为参考点，根据有关图纸确定磨煤机的中心线、纵横轴线和相对标高，并校准地脚螺栓和地脚孔的位置。
-- 如果出现施工和图纸不符时，如：* 减速机基础底板，电动机底板和拉杆锚板间相互位置不正确；* 基础太高；* 基础过低。
这时候，施工单位应及时同有关单位协商，确定解决方法，并作文字性的记录。
-- 准备好垫块、调整螺钉、胶圈、地角螺栓安装手柄和测量工具（测量工具包括约2m水平尺）等。
-- 清理减速机底板面上的油污、铁锈及防腐涂料等杂物。
复查加工表面是否变形，其水平度允差小于0.10mm/m。
1.1.2.2 基础底板的安装-- 各地角螺栓、减速机底板、电机底座和拉杆锚板就位。
双进双出钢球磨煤机技术介绍双进双出钢球磨煤机技术介绍一、双进双出钢球磨煤机和单进单出钢球磨之比较我厂的HP中速磨煤机在国用于隔离噪音。
关闭制粉系统时，起到快速关闭作用。
起静压轴承及冷却作用。
测量磨实现向磨内不停机加球。
三、双进双出钢球磨煤机运行原理及控制方法1原煤通过速度自动控制的给煤机从料斗内卸下。
煤落入混煤箱内，经旁路风预烘干后，由螺旋输送器的旋转运动使煤推入到磨机筒体内。
然后通过旋转筒体内的钢球运动将煤进行研磨。
热的一次风通过输送器内中心管进入筒体内，把煤干燥后，一次风按原煤进入磨机的相反方向，通过中心管与中空管之间的上半部环形通道把煤粉带出磨机。
煤粉，一次风和混煤箱内出来的旁路风混合在一起，进入磨机上部的分离器内。
该分离器通常安置在与给煤机同等高度。
双锥形分离器内装有调节挡板，可根据煤粉细度要求调节挡板开度。
粗粒的煤粉撞击挡板后靠重力的作用回落至磨机筒体内，与原煤混合在一起重新进行研磨。
合格的煤粉悬浮在一次风中，从分离器出口输送至燃烧器，然后喷进锅炉内进行燃烧。
此种磨机的唯一介质是钢球，通过钢球与原煤撞击和摩擦完成研磨。
由于有研磨现象，研磨介质不可避免地会出现磨损。
煤的磨蚀性灰粉含量高或研磨的细度要求高的话，磨损现象会更严重。
根据磨损的情况判断，可选用普通钢球或高铬铸铁及相应的衬板材质，钢球通常造价很低，同时可实现不停机加球。
因此磨机的维修费用很低，而且可提高连续作业率。
可见，双进双出钢球磨煤机较其它磨机的优越性在于能够研磨高硬度和磨蚀性强的煤种。
双进双出钢球磨煤机的独特之处是由有两个对称而彼此独立的回路。
操作时可用其中一个或同时使用两个回路。
当两个回路同时使用时，磨机出力最大。
如果想把磨机负荷减少至低于50%，特别是当使用很难燃烧的煤时，最好采用一个回路，在这种情况下，磨机得到的煤量是一样的，但总的一次风分为两部分，可使煤粉在一次风中浓度增加一倍，在低负荷时火焰的稳定性更好。
与其他磨煤机控制方式不同，双进双出钢球磨煤机的出力不是靠调整给煤机来控制，而是通过调节通过磨机的一次风量来控制的。
双进双出磨煤机工作原理 Prepared on 22 November 2020一、双进双出磨煤机的工作原理双进双出磨煤机具有两个完全对称的粉磨回路,其工作原理如下：原煤通过能自动控制速度的给煤机进入落煤管，靠重力的作用落入输送装置的下方，被旋转的绞笼送入磨煤机的筒体，旋转的筒体内装有一定量的钢球，把原煤研磨成煤粉。
一次风从磨煤机两侧的中空管进入磨机的筒体，对原煤和煤粉进行干燥，并将磨制好的煤粉通过绞笼体的环形通道输送到磨煤机上方的分离器中，不合格的粗煤粉返回筒体内重新粉磨，合格的细粉被送到锅炉的燃烧器。
部分一次风进入混料箱，对原煤进行充分预干燥后进入磨煤机分离器，与入磨一次风混合，共同完成对煤粉的进一步干燥和输送。
二、双进双出磨煤机控制原理与其它形式磨煤机不同，双进双出磨煤机不是通过给煤机来调节控制出力，而是靠调整通过磨煤机的一次风量进行控制。
在运行中双进双出磨煤机无论负荷如何，磨内风煤比始终保持不变。
这就是说在给定负荷下，如果想增减磨煤机出力，只需增减一次风量即可实现,这是双进双出磨煤机的独有特点。
因此双进双出磨煤机响应锅炉负荷的调节时间非常短，可与燃油和燃气锅炉相媲美。
恒定不变的磨内风煤比在低负荷情况下会导致输粉管道内的煤粉流速过低。
为保证煤粉输送的通畅，通过附加风量（称作旁路风）保证煤粉的正常输送。
BBD双进双出磨煤机制粉系统系统的独到之处，是利用旁路风将预干燥和输粉的两个功能完美地结合起来。
自动控制优化选择旁路风，使原煤的预干燥风能保持在需要值。
旁路风具有预干燥和最终干燥的作用，它与原煤在混料箱内强烈混合，对原煤预干燥后进入分离器底部继续对煤粉进行最终干燥。
煤的水份越高，优点就越突出。
双进双出磨煤机的风煤比大大低于中速磨煤机的风煤比，能够保证锅炉在低负荷下正常运行，可减少锅炉在维持低负荷时燃用昂贵的燃油或天然气的费用。
为保证双进双出磨煤机的正常运转，必需保持磨内有稳定的煤量。
为此，采用一个单独的测量控制回路，通过测量磨内压差来调节给煤量。
双进双出磨煤机结构及技术特点双进双出磨煤机结构及技术特点概述：双进双出钢球磨煤机是火力发电厂直吹式磨煤制粉系统的主体设备，该设备具有连续作业率高、维修方便、粉磨出力和细度稳定、储存能力大、响应迅速、运行灵活性大、较低的风煤比、适用煤种范围广、不受异物影响、无需备用磨煤机等优点、能研磨各种硬度和磨蚀性强的煤种，是火力发电厂锅炉制粉系统设备中除中速直吹式磨煤机，高速风扇式磨煤机之外的又一种性能优越的直吹式低速磨煤机。
一、SVEDALA技术磨煤机洛阳矿山机器厂（现中信公司）是引进SVEDALA公司的技术生产双进双出磨煤机，并与SVEDALA公司结成长期的合作伙伴关系。
1、磨煤机的结构和运行SVEDALA制粉系统的核心是滚筒式磨煤机。
中空轴大瓦支撑着磨煤机本体、衬板、钢球以及煤的全部重量并建有一层润滑油膜以避免轴瓦与轴面的刚性接触。
磨煤机的铬钼钢衬呈双波纹状。
借助于这种衬板在磨筒慢慢转动时将锻钢球翻升又翻落从尔把煤加以粉。
整个磨煤机系统工作在正压状态下，通过密封风来防止煤粉泄漏到煤仓间。
磨煤机装有隔音罩以降低噪音并保护操作工人的安全。
SVEDALA独特的中空轴、大轴瓦、入料口设计不再需要蛟龙送煤机。
入料口借助重力，一次风压有效地将已部分干燥了的煤通过中空轴送入磨煤机筒体内。
中空轴的大轴瓦的承重是按磨煤机的全部重量设计的（考虑了足够的安全系数），同时还要保持大轴瓦的摆动以随时调整轴偏差。
独立地装在底板上的润滑站包括两个低压油泵、一个高压油泵、油箱、双联滤油器、水冷换热器、仪器仪表、控制盘等。
磨煤机采用普通鼠笼式感应电机，驱动部分与一个空气离合器联接。
磨煤机可以小电流启动，大大降低对大齿轮齿牙的冲击，这在一般无离合器启动时是难以避免的。
当然SVEDALA 设计的磨煤机足够坚固可以承受无离合器启动、用户愿意也可以采用高启动力矩电机。
筒体内原煤在钢球翻落滚动的作用下被破碎研磨成煤粉并被一次风夹带出钢球进入双锥形粒度可调式分离器。
双进双出球型磨煤机工作原理概述：对双进双出球型磨煤机总体结构、工作原理、操作过程、运行特性进行详细地介绍，结合磨煤机试运期间出现的问题进行细致地研究分析和探讨，制定出相应的改进措施，解决了大量的调试过程中发生的问题，完善和优化了磨煤机系统的各个环节的控制和调节，为此种类型的磨煤机操作和控制提供了一定的方法和经验。
概述河曲电厂二期工程600MW机组，配备冷一次风正压直吹式双进双出钢球磨制粉系统。
锅炉所配用的为沈重 BBD3854双进双出钢球磨煤机，每台炉配用六台，满足锅炉最大负荷燃煤供应量，该磨煤机主要有以下几部分组成：罐体、大小齿轮、传动部（减速机带空气离合器、主电机、盘车装置）、进出口料斗、风管、粉管、分离器等组成，其工作原理为：煤从给煤机经落煤管进入进出口料斗，在罐体两端螺旋管的作用下进入罐体研磨；热一次风取自锅炉一次热风道，调和温度适宜的热风自磨煤机热风母管分成两路进入磨两端进出料斗，与原煤混合一起进入罐体，在两端正常运行的情况下，形成非常对称的研磨回路，煤粉随热风经料斗出料端沿着粉管道进入离心式分离器，煤粉经分离器分离后，合格的煤粉从出口经送粉管道进入锅炉燃烧，不合格的粗粉经分离器回粉管（配有气动锁气器）与原煤混合进入罐体重新研磨。
为了防止煤粉从螺旋管密封处漏粉，配备了一套密封风系统，有两台密封风机通过母管向各台磨煤机提供密封风。
冷的密封风相对起到冷却螺旋管的作用，有利于降低轴瓦温度。
双进双出磨煤机的制粉量取决于热一次风量与分离器的开度，在分离器开度一定的情况下，通过调节磨煤机进口各风门达到调节制粉量的大小，并保持磨煤机罐体料位处于一定位置。
通过调节密封风档板来维持密封风与一次风有一个恒定的压差，维持磨煤机正常运行。
磨煤机配有一套蒸汽灭火管道来自辅汽系统，其作用是防止磨煤机内部因摩擦、积粉等原因引起的着火或爆炸。
每台磨煤机配有一套高低压润滑油系统和大小齿轮喷射润滑装置。
润滑油系统高压油部分包括一台高压油泵和分成两路的高压油的管道，在磨煤机启动时向主轴承提供高压顶轴油；低压油部分包括两台低压油泵和一路共用的低压油管道，两台油泵互为备用，向主轴承提供喷洒润滑油；喷射润滑装置与空气离合器控制装置组装为一体，主要作用是向大小齿轮提供啮合润滑油与吹扫压缩空气和空气离合器调节用的仪用压缩空气。
研究探讨双进双出钢球磨煤机特性及优化调整李焕辉 张殿平 张广才 陶然 朱学智（广东惠州平海发电厂有限公司 广东惠州516363）[摘要]文章介绍了双进双出钢球磨煤机的技术特点和煤粉细度调整优化试验。
该型磨煤机运行稳定、可靠性高、响应负荷变化速度快、调节范围宽、对煤种适应性强、系统布置紧凑。
但在某电厂的运行中发现，煤粉细度偏粗，导致煤粉燃烧不充分，锅炉的效率低。
通过对磨煤机的试验调整，降低了煤粉细度，提高了锅炉效率。
