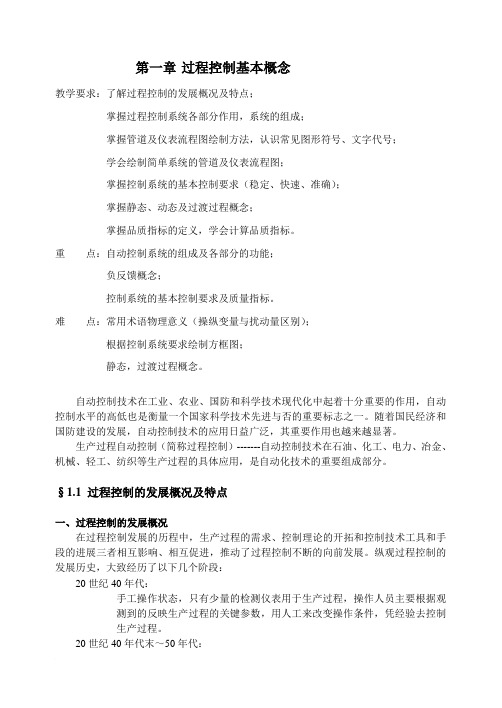

第一章过程控制基本概念教学要求：了解过程控制的发展概况及特点；掌握过程控制系统各部分作用，系统的组成；掌握管道及仪表流程图绘制方法，认识常见图形符号、文字代号；学会绘制简单系统的管道及仪表流程图；掌握控制系统的基本控制要求（稳定、快速、准确）；掌握静态、动态及过渡过程概念；掌握品质指标的定义，学会计算品质指标。
重点：自动控制系统的组成及各部分的功能；负反馈概念；控制系统的基本控制要求及质量指标。
难点：常用术语物理意义（操纵变量与扰动量区别）；根据控制系统要求绘制方框图；静态，过渡过程概念。
自动控制技术在工业、农业、国防和科学技术现代化中起着十分重要的作用，自动控制水平的高低也是衡量一个国家科学技术先进与否的重要标志之一。
随着国民经济和国防建设的发展，自动控制技术的应用日益广泛，其重要作用也越来越显著。
生产过程自动控制（简称过程控制）-------自动控制技术在石油、化工、电力、冶金、机械、轻工、纺织等生产过程的具体应用，是自动化技术的重要组成部分。
§1.1 过程控制的发展概况及特点一、过程控制的发展概况在过程控制发展的历程中，生产过程的需求、控制理论的开拓和控制技术工具和手段的进展三者相互影响、相互促进，推动了过程控制不断的向前发展。
纵观过程控制的发展历史，大致经历了以下几个阶段：20世纪40年代：手工操作状态，只有少量的检测仪表用于生产过程，操作人员主要根据观测到的反映生产过程的关键参数，用人工来改变操作条件，凭经验去控制生产过程。
20世纪40年代末～50年代：过程控制系统：多为单输入、单输出简单控制系统过程检测：采用的是基地式仪表和部分单元组合仪表（气动Ⅰ型和电动Ⅰ型）；部分生产过程实现了仪表化和局部自动化控制理论：以反馈为中心的经典控制理论20世纪60年代：过程控制系统：串级、比值、均匀、前馈和选择性等多种复杂控制系统。
自动化仪表：单元组合仪表（气动Ⅱ型和电动Ⅱ型）成为主流产品60年代后期，出现了专门用于过程控制的小型计算机，直接数字控制系统和监督计算机控制系统开始应用于过程控制领域。
第2章 思考题与习题1．基本练习题（1）简述过程参数检测在过程控制中的重要意义以及传感器的基本构成。
答：1）过程控制通常是对生产过程中的温度、压力、流量、成分等工艺参数进行控制，使其保持为定值或按一定规律变化，以确保产品质量的生产安全，并使生产过程按最优化目标进行。
要想对过程参数实行有效的控制，首先要对他们进行有效的检测，而如何实现有效的检测，则是有检测仪表来完成。
检测仪表是过程控制系统的重要组成部分，系统的控制精度首先取决与检测仪表的精度。
检测仪表的基本特性和各项性能指标又是衡量检测精度的基本要素。
2）传感器的基本构成：通常是由敏感元件、转换元件、电源及信号调理/转换电路组成。
（2）真值是如何定义的？误差有哪些表现形式？各自的意义是什么？仪表的精度与哪种误差直接有关？答：1）真值指被测物理量的真实（或客观）取值。
2）误差的各表现形式和意义为：最大绝对误差：绝对误差是指仪表的实测示值x 与真值a x 的差值，记为Δ，如式（2-1）所示：a Δx x =- （2-1）相对误差：相对误差一般用百分数给出，记为δ，如式（2-2）所示：aΔδ100%x =⨯（2-2） 引用误差：引用误差是仪表中通用的一种误差表示方法。
它是相对仪表满量程的一种误差，一般也用百分数表示，记为γ，如式（2-3）所示：max minΔγ100%x x =⨯- （2-3）式中，maxx 仪表测量范围的上限值；minx 仪表测量范围的下限值。
基本误差：基本误差是指仪表在国家规定的标准条件下使用时所出现的误差。
附加误差 附加误差是指仪表的使用条件偏离了规定的标准条件所出现的误差。
3) 仪表的精度与最大引用误差直接有关。
（3）某台测温仪表测量的上下限为500℃~1000℃，它的最大绝对误差为±2℃，试确定该仪表的精度等级；答：根据题意可知：最大绝对误差为±2℃则精度等级%4.0%1005002±=⨯±=δ所以仪表精度等级为0.4级（4）某台测温仪表测量的上下限为100℃~1000℃，工艺要求该仪表指示值的误差不得超过±2℃，应选精度等级为多少的仪表才能满足工艺要求？答：由题可得：仪表精度等级至少为0.001级。
第2章 思考题与习题2-1 某一标尺为0～1000℃的温度计出厂前经校验得到如下数据： 标准表读数/℃ 0 200 400 600 800 1000 被校表读数/℃2014026048061001求：1）该表最大绝对误差；2）该表精度；3）如果工艺允许最大测量误差为±5℃，该表是否能用？2-2 一台压力表量程为0～10MPa ，经校验有以下测量结果： 标准表读数/MPa 0 2 4 6 8 10 被校表读数/MPa正行程 0 1.98 3.96 5.94 7.97 9.99 反行程2.024.036.068.0310.01求：1）变差；2）基本误差；3）该表是否符合1.0级精度？2-3 某压力表的测量范围为0～10MPa ，精度等级为1.0级。
试问此压力表允许的最大绝对误差是多少？若用标准压力计来校验该压力表，在校验点为5MPa 时，标准压力计上读数为5.08MPa ，试问被校压力表在这一点上是否符合1级精度，为什么？解答： 1）基本误差δ=100%⨯最大绝对误差∆max ＝0.01×10＝0.1MPa 2）校验点为5 MPa 时的基本误差：%8.0%10010508.5=⨯-=δ0.8％<1％ ，所以符合1.0级表。
2-4 为什么测量仪表的测量范围要根据被测量大小来选取？选一台量程很大的仪表来测量很小的参数值有什么问题？解答： 1） 2）2-5 有两块直流电流表，它们的精度和量程分别为1) 1.0级，0～250mA 2）2.5级，0～75mA现要测量50mA 的直流电流，从准确性、经济性考虑哪块表更合适？ 解答：分析它们的最大误差：1）∆max ＝250×1％＝2.5mA ；%5%100505.2±=⨯±=δ2）∆max ＝75×2.5％＝1.875mA ；%75.3%10050875.1±=⨯±=δ选择2.5级，0～75mA 的表。
第2章 思考题与习题2-1 某一标尺为0～1000℃的温度计出厂前经校验得到如下数据： 标准表读数/℃ 0 200 400 600 800 1000 被校表读数/℃20140260480610012）该表精度；3）如果工艺允许最大测量误差为±5℃，该表是否能用？2-2 一台压力表量程为0～10MPa ，经校验有以下测量结果： 标准表读数/MPa 0 2 4 6 8 10 被校表读数/MPa正行程 0 1.98 3.96 5.94 7.97 9.99 反行程2.024.036.068.0310.012）基本误差；3）该表是否符合1.0级精度？2-3 某压力表的测量范围为0～10MPa ，精度等级为1.0级。
试问此压力表允许的最大绝对误差是多少？若用标准压力计来校验该压力表，在校验点为5MPa 时，标准压力计上读数为5.08MPa ，试问被校压力表在这一点上是否符合1级精度，为什么？解答： 1）基本误差δ=100%⨯最大绝对误差∆max ＝0.01×10＝0.1MPa 2）校验点为5 MPa 时的基本误差：%8.0%10010508.5=⨯-=δ 0.8％<1％ ，所以符合1.0级表。
2-4 为什么测量仪表的测量范围要根据被测量大小来选取？选一台量程很大的仪表来测量很小的参数值有什么问题？解答： 1） 2）2-5 有两块直流电流表，它们的精度和量程分别为1) 1.0级，0～250mA 2）2.5级，0～75mA现要测量50mA 的直流电流，从准确性、经济性考虑哪块表更合适？ 解答：分析它们的最大误差：1）∆max ＝250×1％＝2.5mA ；%5%100505.2±=⨯±=δ 2）∆max ＝75×2.5％＝1.875mA ；%75.3%10050875.1±=⨯±=δ 选择2.5级，0～75mA 的表。
2-11 某DDZ-Ⅲ型温度变送器输入量程为200～1000℃，输出为4～20mA 。
第二章思考题及习题2.1 与单回路系统相比，串级控制系统有些什么特点?答：串级控制方案具有单回路控制系统的全部功能，而且还具有许多单回路控制系统所没有的优点。
因此，串级控制系统的控制质量一般都比单回路控制系统好。
(1) 串级控制系统具有更高的工作频率；(2) 串级控制系统具有较强的抗干扰能力；(3) 串级控制系统具有一定的自适应能力2.2 为什么说串级控制系统主控制器的正、反作用只取决于主对象放大倍数的符号，而与其他环节无关?答：主控制器的正、反作用要根据主环所包括的各个环节的情况来确定。
主环内包括有主控制器、副回路、主对象和主变送器。
控制器正、反作用设置正确的副回路可将它视为一放大倍数为“正”的环节来看待。
这样，只要根据主对象与主变送器放大倍数的符号及整个主环开环放大倍数的符号为“负”的要求。
即Sign{G 01(s )}Sign{G 02’(s )}Sign{G m1(s )}Sign{G c1(s )}=-1就可以确定主控制器的正、反作用。
实际上主变送器放大倍数符号一般情况下都是“正”的，再考虑副回路视为一放大倍数为“正”的环节，因此主控制器的正、反作用实际上只取决于主对象放大倍数的符号。
当主对象放大倍数符号为“正”时，主控制器应选“负”作用；反之，当主对象放大倍数符号为“负”时，主控制器应选正作用。
2.3 串级控制系统的一步整定法依据是什么?答：一步整定法的依据是：在串级控制系统中一般来说，主变量是工艺的主要操作指标，直接关系到产品的质量，因此对它要求比较严格。
而副变量的设立主要是为了提高主变量的控制质量，对副变量本身没有很高的要求，允许它在一定范围内变化，因此在整定时不必将过多的精力放在副环上，只要主变量达到规定的质量指标要求即可。
此外对于一个具体的串级控制系统来说，在一定范围内主、副控制器的放大倍数是可以互相匹配的，只要主、副控制器的放大倍数K c1与K c1的乘积等于K s (K s 为主变量呈4：1衰减振荡时的控制器比例放大倍数)，系统就能产生4：1衰减过程(下面的分析中可以进一步证明)。
