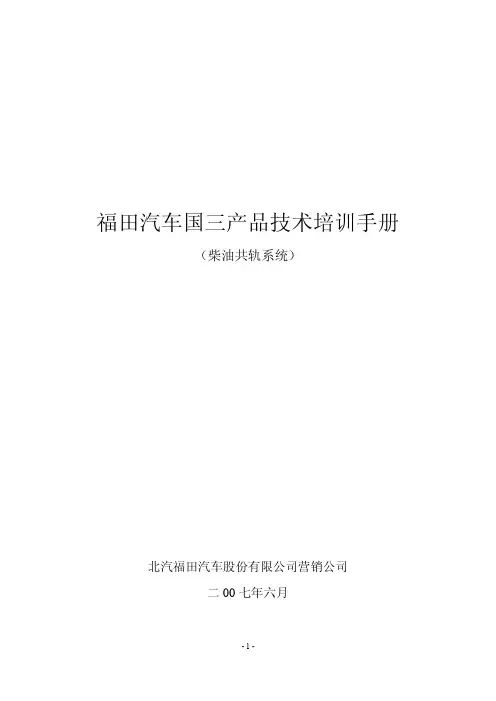

福田汽车国三产品技术培训手册（柴油共轨系统）北汽福田汽车股份有限公司营销公司二00七年六月目录一、柴油共轨工作原理及主要零部件介绍 (2)1、总体结构及工作原理 (2)2、共轨系统主要零部件介绍 (3)二、福田产品柴油共轨系统介绍 (12)1、大柴4DC2发动机柴油共轨系统介绍 (12)2、发动机装配调试操作过程及注意事项 (20)三、柴油共轨系统常见故障及可能的故障部位 (24)1、故障诊断安全提示 (24)2、故障诊断原则 (24)3、常见故障及可能的故障部位 (25)四、福田专用故障诊断仪介绍—金德K81 (27)五、博世共轨系统喷油器专用拆装工具使用简介 (34)一、柴油共轨工作原理及主要零部件介绍（一）总体结构及工作原理1、总体结构2、共轨系统工作原理示意图传感器ECU控制单元执行器工作原理：共轨系统可用来提供最合适的燃油喷射量和喷射时刻,以此来满足发动机可靠性,动力性,低烟,低噪音,高输出,低排放的要求。
发动机的工作情况(如:发动机转速,加速踏板位置,冷却水温)被各种传感器检测到， E C U(电子控制单元)根据上述传感器检测到的信号对燃油喷射量,喷射时刻,喷射压力进行全面的控制，确保发动机处于最佳的工作状态。
E C U控制着大多数的零部件并且具备诊断和警报系统，用来提醒驾驶员故障的发生。
共轨系统由电控供油泵总成、喷油器总成、共轨总成组成。
它们与E C U、传感器等共同控制各种零部件。
（二）共轨系统主要零部件介绍1、柴油共轨系统的管路布置1=电动输油泵2=燃油滤清器3=回油阀4=回游储存器5=CP1 高压泵6=高压控制阀7=共轨压力传感器(RPS)8=共管9=喷油器10=EDC 15 C 控制单元11=油温传感器12=其它传感器2、低压部分低压部分（油路）为高压部分（油路）供给足够的油量，其中最重要的零部件有：油箱，带有粗滤装置的供油泵，低压回路的进、出油管，细滤器，喷油泵，高压泵的低压区。

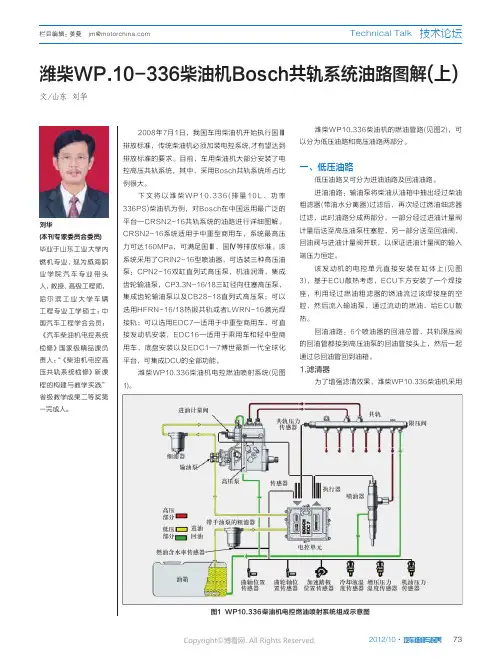

文/山东 刘华潍柴WP.10-336柴油机Bosch共轨系统油路图解(上)图1 WP10.336柴油机电控燃油喷射系统组成示意图2008年7月1日，我国车用柴油机开始执行国Ⅲ排放标准，传统柴油机必须加装电控系统,才有望达到排放标准的要求。
目前，车用柴油机大部分安装了电控高压共轨系统，其中，采用Bosch共轨系统所占比例很大。
下文将以潍柴W P 10.336(排量10L 、功率336PS)柴油机为例，对Bosch在中国运用最广泛的平台—CRSN2-16共轨系统的油路进行详细图解。
CRSN2-16系统适用于中重型商用车，系统最高压力可达160MPa，可满足国Ⅲ、国Ⅳ等排放标准。
该系统采用了CRIN2-16型喷油器，可选装三种高压油泵：CPN2-16双缸直列式高压泵，机油润滑，集成齿轮输油泵，CP3.3N-16/18三缸径向柱塞高压泵，集成齿轮输油泵以及CB28-18直列式高压泵；可以选用HFRN-16/18热锻共轨或者LWRN-16激光焊接轨；可以选用EDC7—适用于中重型商用车，可直接发动机安装，EDC16—适用于乘用车和轻中型商用车，底盘安装以及EDC1—7博世最新一代全球化平台，可集成DCU的全部功能。
潍柴WP10.336柴油机电控燃油喷射系统(见图1)。
潍柴WP10.336柴油机的燃油管路(见图2)，可以分为低压油路和高压油路两部分。
一、低压油路低压油路又可分为进油油路及回油油路。
进油油路：输油泵将柴油从油箱中抽出经过柴油粗滤器(带油水分离器)过滤后，再次经过燃油细滤器过滤，此时油路分成两部分，一部分经过进油计量阀计量后送至高压油泵柱塞腔，另一部分送至回油阀，回油阀与进油计量阀并联，以保证进油计量阀的输入端压力恒定。
该发动机的电控单元直接安装在缸体上(见图3)，基于ECU散热考虑，ECU下方安装了一个焊接座，利用经过燃油粗滤器的燃油流过该焊接座的空腔，然后流入输油泵，通过流动的燃油，给ECU散热。
