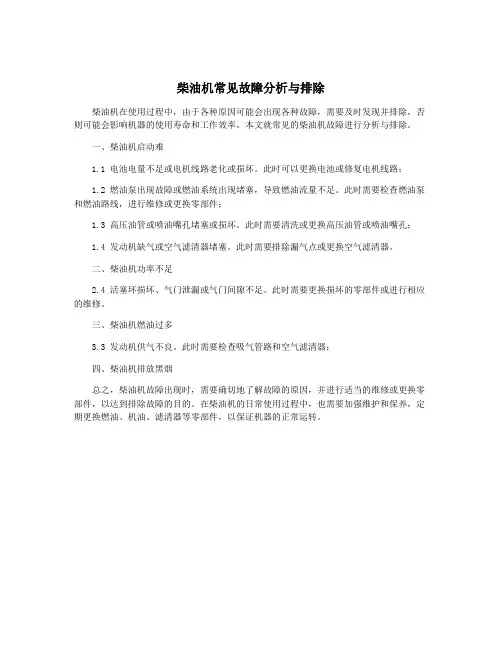

柴油机常见故障分析与排除
柴油机在使用过程中,由于各种原因可能会出现各种故障,需要及时发现并排除,否则可能会影响机器的使用寿命和工作效率。
本文就常见的柴油机故障进行分析与排除。
一、柴油机启动难
1.1 电池电量不足或电机线路老化或损坏。
此时可以更换电池或修复电机线路;
1.2 燃油泵出现故障或燃油系统出现堵塞,导致燃油流量不足。
此时需要检查燃油泵和燃油路线,进行维修或更换零部件;
1.3 高压油管或喷油嘴孔堵塞或损坏。
此时需要清洗或更换高压油管或喷油嘴孔;
1.4 发动机缺气或空气滤清器堵塞。
此时需要排除漏气点或更换空气滤清器。
二、柴油机功率不足
2.4 活塞环损坏、气门泄漏或气门间隙不足。
此时需要更换损坏的零部件或进行相应的维修。
三、柴油机燃油过多
3.3 发动机供气不良。
此时需要检查吸气管路和空气滤清器;
四、柴油机排放黑烟
总之,柴油机故障出现时,需要确切地了解故障的原因,并进行适当的维修或更换零部件,以达到排除故障的目的。
在柴油机的日常使用过程中,也需要加强维护和保养,定期更换燃油、机油、滤清器等零部件,以保证机器的正常运转。

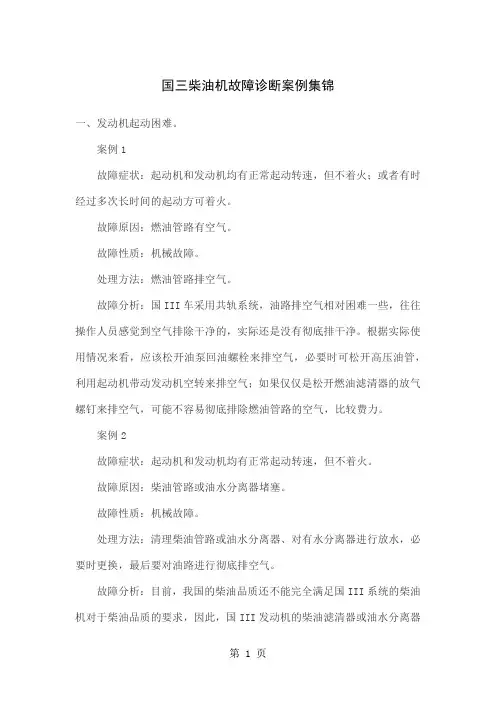

国三柴油机故障诊断案例集锦一、发动机起动困难。
案例1故障症状:起动机和发动机均有正常起动转速,但不着火;或者有时经过多次长时间的起动方可着火。
故障原因:燃油管路有空气。
故障性质:机械故障。
处理方法:燃油管路排空气。
故障分析:国III车采用共轨系统,油路排空气相对困难一些,往往操作人员感觉到空气排除干净的,实际还是没有彻底排干净。
根据实际使用情况来看,应该松开油泵回油螺栓来排空气,必要时可松开高压油管,利用起动机带动发动机空转来排空气;如果仅仅是松开燃油滤清器的放气螺钉来排空气,可能不容易彻底排除燃油管路的空气,比较费力。
案例2故障症状:起动机和发动机均有正常起动转速,但不着火。
故障原因:柴油管路或油水分离器堵塞。
故障性质:机械故障。
处理方法:清理柴油管路或油水分离器、对有水分离器进行放水,必要时更换,最后要对油路进行彻底排空气。
故障分析:目前,我国的柴油品质还不能完全满足国III系统的柴油机对于柴油品质的要求,因此,国III发动机的柴油滤清器或油水分离器要经常保养,其保养周期要比以前的发动机大大缩短。
(还有一种情况,如果进油软管或回油软管内径太细太长导致进回油进回油不畅,比较严重的也会使发动机启动困难或无法起动。
此时,需要更换符合要求的进回油管,内径最好12毫米以上)。
案例3故障症状:起动机和发动机均有正常起动转速,但不着火。
故障原因:ECU存在故障码。
故障性质:电器故障。
处理方法:清除故障码。
故障分析:此车从机械方面检查均正常,用诊断仪诊断发现有“水温传感器”、“轨压传感器”、“油门踏板”等一些故障显示,清除故障码后,发动机顺利起动。
这种情况估计是维修或操作人员对电控系统的接插件进行了带电插拔的操作,这样系统会产生故障码储存在ECU中,系统起保护作用会限制一些功能甚至无法起动。
案例4故障症状:起动机和发动机均有正常起动转速,但不着火。
故障原因:发动机线束损坏或接插件接触不良。
故障性质:电器故障。
国三柴油共轨发动机常见问题故障分析国三柴油发动机常见问题国三在市场使用的时间也不短了,问题是一大堆。
没什么大毛病,大部分是小问题。
下面就结合我的工作将电控共轨发动机常见的一些故障描述一下。
1、喷油器故障:这故障是所有电喷车的通病。
有人会说可能是咱们的制造水平不高造成的,我认为只有一小部分是制造水平不高造成的,大部分是我们的司机师傅和加油站没有认识到油品对欧三车重要性。
最近处理的一辆发动机无法启动就是因为柴油中含有大量水分造成发动机喷油器卡死故障,怎么认定的呢?如果喷油器进入水分,水会对柱塞偶件造成严重拉伤知道喷油器卡死,从而造成发动机轨压无法建立,从诊断仪上无法判断故障存在哪里,只能这样一点一点判断。
拆开共轨管到喷油器的高压油管,启动起动机,高压油管出油但轨压扔无法建立。
再仔细检查喷油器就会发现喷油器进油回油口内有大量锈迹,为了缩短修理时间,更换新喷油器,故障消除。
事后进车间打开喷油器,电磁阀和柱塞都不行了。
我这里想说的是,如果你购买的是欧三电控共轨柴油机希望你能够定时的除水,否则喷油器很容易损坏,目前电控喷油器的价格在一支2000左右,而且部分卡车喷油器更换需要解码,必须要服务站去。
2、电路故障:这也是最常见的。
电控发动机的起动机有得受ECU控制,有的不受。
很多司机再接车后的第一件事就是将起动机与钥匙门直接连接,为的就是能够直接启动,不受ECU控制。
这样做很正常,但是你在不了ECU工作原理的前提下,随便调整线路,会有很大的安全隐患。
近日就有一用户私自改线造成ECU无法正常工作。
3、故障码最简单的接触:故障码分现行和历史故障。
现行故障无法删除,历史故障可以通过断电解除。
如果发动机有历史故障可以将电瓶线取下,5分钟后在接上,历史故障会消失。
但工作中需要注意切勿将正负极接反,否则会烧毁ECU。
目前市场上存在许多国三车辆动力不足、油耗高现象,在维修时一般优先考虑的就是车辆“心脏”部位是否存在问题,最直观地表现在柴油机动力不足方面,尤其是在冬天温度较低情况下出现该现象更为严重。

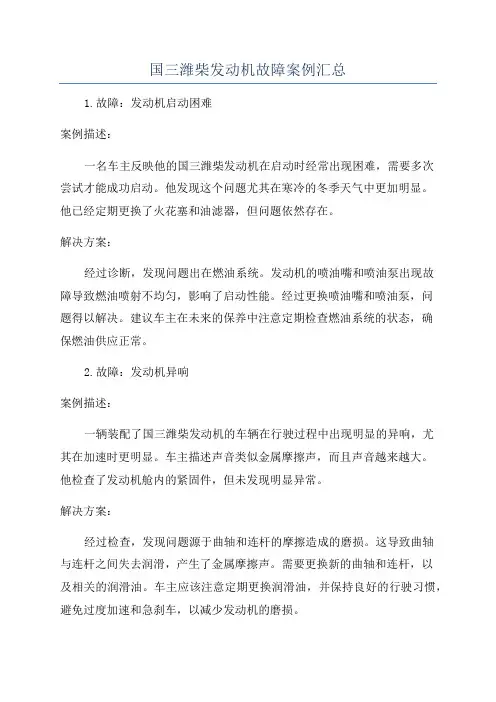

国三潍柴发动机故障案例汇总1.故障:发动机启动困难案例描述:一名车主反映他的国三潍柴发动机在启动时经常出现困难,需要多次尝试才能成功启动。
他发现这个问题尤其在寒冷的冬季天气中更加明显。
他已经定期更换了火花塞和油滤器,但问题依然存在。
解决方案:经过诊断,发现问题出在燃油系统。
发动机的喷油嘴和喷油泵出现故障导致燃油喷射不均匀,影响了启动性能。
经过更换喷油嘴和喷油泵,问题得以解决。
建议车主在未来的保养中注意定期检查燃油系统的状态,确保燃油供应正常。
2.故障:发动机异响案例描述:一辆装配了国三潍柴发动机的车辆在行驶过程中出现明显的异响,尤其在加速时更明显。
车主描述声音类似金属摩擦声,而且声音越来越大。
他检查了发动机舱内的紧固件,但未发现明显异常。
解决方案:经过检查,发现问题源于曲轴和连杆的摩擦造成的磨损。
这导致曲轴与连杆之间失去润滑,产生了金属摩擦声。
需要更换新的曲轴和连杆,以及相关的润滑油。
车主应该注意定期更换润滑油,并保持良好的行驶习惯,避免过度加速和急刹车,以减少发动机的磨损。
3.故障:冷却系统漏水案例描述:一个车主发现他的国三潍柴发动机冷却系统出现了漏水问题。
他观察到发动机冷却水箱内液体不断减少,而且发现地面下面有明显的液体渗漏痕迹。
解决方案:经过检查,发现冷却系统的水泵密封件出现了故障,导致冷却液泄漏。
需要更换新的水泵,并确保密封件的安装正确。
车主在未来的维护中应该密切关注冷却系统的状况,定期检查和更换冷却液,并注意观察是否有渗漏现象。
4.故障:怠速不稳定案例描述:一名车主发现他的国三潍柴发动机在怠速时经常出现不稳定的情况。
车辆的转速会时而上升、时而下降,造成行驶不顺畅。
他尝试调整油门踏板,但问题依然存在。
解决方案:经过检查,发现问题出在节气门上。
节气门阀叶片卡住或不正常运作,导致空气流量不稳定,进而影响发动机的怠速。
需要对节气门进行清洗和调整,以确保阀门能够正常打开和关闭。
车主需要定期清洗节气门,并确保油门踏板的调整正确,以维持发动机的正常工作。

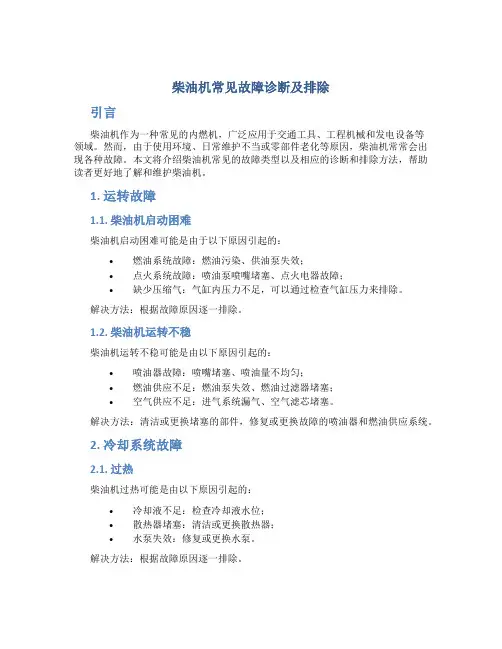

柴油机常见故障诊断及排除引言柴油机作为一种常见的内燃机,广泛应用于交通工具、工程机械和发电设备等领域。
然而,由于使用环境、日常维护不当或零部件老化等原因,柴油机常常会出现各种故障。
本文将介绍柴油机常见的故障类型以及相应的诊断和排除方法,帮助读者更好地了解和维护柴油机。
1. 运转故障1.1. 柴油机启动困难柴油机启动困难可能是由于以下原因引起的:•燃油系统故障:燃油污染、供油泵失效;•点火系统故障:喷油泵喷嘴堵塞、点火电器故障;•缺少压缩气:气缸内压力不足,可以通过检查气缸压力来排除。
解决方法:根据故障原因逐一排除。
1.2. 柴油机运转不稳柴油机运转不稳可能是由以下原因引起的:•喷油器故障:喷嘴堵塞、喷油量不均匀;•燃油供应不足:燃油泵失效、燃油过滤器堵塞;•空气供应不足:进气系统漏气、空气滤芯堵塞。
解决方法:清洁或更换堵塞的部件,修复或更换故障的喷油器和燃油供应系统。
2. 冷却系统故障2.1. 过热柴油机过热可能是由以下原因引起的:•冷却液不足:检查冷却液水位;•散热器堵塞:清洁或更换散热器;•水泵失效:修复或更换水泵。
解决方法:根据故障原因逐一排除。
2.2. 过冷柴油机过冷可能是由以下原因引起的:•水泵失效:修复或更换水泵;•恒温器故障:检查并修复恒温器。
解决方法:根据故障原因逐一排除。
3. 润滑系统故障3.1. 润滑油压力过低润滑油压力过低可能是由以下原因引起的:•润滑系统堵塞:清洁或更换润滑系统;•液压泵失效:修复或更换液压泵。
解决方法:根据故障原因逐一排除。
3.2. 润滑油温度过高润滑油温度过高可能是由以下原因引起的:•润滑系统堵塞:清洁或更换润滑系统;•液压泵失效:修复或更换液压泵。
解决方法:根据故障原因逐一排除。
4. 电器系统故障4.1. 无法启动柴油机无法启动可能是由以下原因引起的:•电池电量不足:检查并更换电池;•起动机故障:修复或更换起动机;•点火系统故障:检查并修复点火系统。
