LED显示屏工作原理及工程技术工作原理LED显示屏是利用发光二极管点阵模块或像素单元组成的平面式显示屏幕。
由于它具有发光率高、使用寿命长、组态灵活、色彩丰富以及对室内外环境适应能力强等优点，自20世纪80年代后期开始,随着LED制造技术的不断完善，在国外得到了广泛的应用。
在我国改革开放之后，特别是进入90年代国民经济高速增长,对公众场合发布信息的需求日益强烈,LED显示屏的出现正好适应了这一市场形势，因而在LED显示屏的设计制造技术与应用水平上都得到了迅速的提高。
LED显示屏经历了从单色、双色图文显示屏，到图象显示屏，一直到今天的全彩色视频显示屏的发展过程。
无论在期间的性能（提高亮度LED显示器及蓝色发光灯等）和系统的组成（计算机化的全动态显示系统）等方面都取得了长足的进步。
目前已经达到的超高亮度全彩色视频显示的水平，可以说能够满足各种应用条件的要求。
其应用领域已经遍及交通、证券、电信、广告、宣传等各个方面。
我国LED显示屏的发展可以说基本上与世界水平同步，至今已经形成了一个具有相当发展潜力的产业。
应该指出的是，我国LED产业不但在应用技术上取得了巨大的成功，而且在创新能力上有出色的表现,例如北京中庆数据设备公司研制的 ZQL9701超大规模芯片，就代表了当前LED显示屏控制电路的国际水平。
与国内LED显示屏产业的迅速发展相比，目前关于LED显示屏的图书资料显得太少,不便于设计制造人员及运用维护人员的工作,由此萌发了编写一本 LED 显示屏技术用书的想法，适逢电子科技大学出版社之邀，斗胆动笔草就本书。
书中分别就LED显示屏的概况、LED显示器件、图文显示屏、图象显示屏、视频显示屏等有关技术问题进行了叙述,以期使从事各类LED显示屏工作的读者能够从本书中得到一些有用的材料。
由于LED显示屏是多种综合应用的产品，涉及光电子学、半导体器件、数字电子电路、大规模集成电路、单片机及微机等各个方路及方法还要花较大篇幅进行介绍，容易冲淡主题。
LED显示屏系统原理及工程技术LED显示屏系统是一种常见的信息展示和广告媒体，其原理基于LED （发光二极管）的发光特性和数字化控制技术。
LED显示屏系统由多个LED模组组合而成，可以在室内和室外多种环境下使用。
下面将详细介绍LED显示屏系统的原理和工程技术。
1.LED显示屏系统原理：LED显示屏系统原理基于LED的发光特性和数字化控制技术。
LED是一种发光体，通过半导体材料的电子能级变化产生光电效应，从而实现发光。
LED显示屏系统通过将成千上万个LED灯颗粒组合在一起，形成一个像素点的矩阵，通过控制每个像素点的亮度和颜色，可以显示出各种文字、图像和视频。
-LED模组：是LED显示屏的最小组织单位，通常由LED灯珠、驱动电路和封装材料组成。
LED模组可以根据需要灵活组合成不同尺寸和分辨率的显示屏。
-控制系统：包括控制卡、发送卡和接收卡等，用于接收和解析来自电脑或其他输入设备的信号，然后将信号传输给LED显示屏。
-电源系统：提供稳定的电源电压和电流，为LED灯珠和控制系统提供电力支持。
-外壳和支架：用于保护LED显示屏系统的内部结构，以及安装和悬挂显示屏。
-控制系统接收到输入信号后，将信号数据发送给LED模组。
-LED模组根据接收到的信号数据，控制每个像素点的亮度和颜色。
-控制系统将处理后的数据发送给相应的LED模组，以形成图像或视频。
-LED模组通过驱动电路，根据接收到的数据控制LED灯珠的工作状态，实现发光效果。
-整个显示屏根据传输的信号数据，分时分区进行亮灭状态的切换，从而呈现出完整的图像或视频。
2.LED显示屏系统工程技术-电子技术：包括LED灯珠的电路驱动设计、控制系统的硬件设计、信号传输和处理等方面。
LED灯珠的驱动电路设计需要考虑到电流和电压的控制，以保证灯珠的亮度和使用寿命。
控制系统的硬件设计需要考虑到信号解析和传输的稳定性，以及输入和输出接口的匹配。
信号传输和处理需要考虑到信号传输的带宽和时延问题，以及信号的解析和解码。
LED显示屏系统原理及工程技术LED显示屏系统是一种以LED发光二极管为显示元件的显示设备，广泛应用于室内和室外的广告、信息发布、舞台演出等领域。
其原理是通过控制LED发光二极管的电流大小来调节其发光亮度，从而实现显示不同颜色和亮度的图像和文字。
LED模组设计是LED显示屏系统工程技术的关键环节。
LED模组是由多个LED发光二极管组成的基本显示单元，通常包括LED芯片、封装材料、导光板、驱动电路等部分。
LED模组的设计需考虑LED的点阵排列方式、通电方式、驱动电路设计等因素，以确保LED显示屏系统具有优良的亮度、均匀性和灵活性。
控制系统设计是LED显示屏系统工程技术的另一个核心内容。
控制系统通常包括控制卡、信号转换器、发送卡等设备，用于接收外部信号并转换成LED模组可以识别的电信号。
控制系统设计需要考虑显示内容的实时性、稳定性和可靠性，以确保LED显示屏系统能够准确显示所需的图像和文字。
显示内容设计是LED显示屏系统工程技术中的一个重要环节。
显示内容设计需要考虑LED显示屏的分辨率、色彩表现力、显示方式等因素，以确保显示效果清晰鲜明，能够吸引目标观众的注意力。
安装调试是LED显示屏系统工程技术的最后一步。
安装调试包括LED显示屏的安装位置选择、固定方式、电源接线、信号连接等内容，需要确保LED显示屏系统能够正常工作并达到预期效果。
总的来说，LED显示屏系统的原理是通过控制LED发光二极管的电流大小来实现图像和文字的显示，其工程技术包括LED模组设计、控制系统设计、显示内容设计、安装调试等方面。
只有各个环节都能协调配合，才能确保LED显示屏系统能够正常工作并达到预期效果。
led 显示屏原理
LED显示屏是利用发光二极管（LED）的原理制造的一种显示设备。
LED是一种电子元件，其发光效果是由电子直接通过半导体材料产生的。
LED显示屏的工作原理是：当LED正极接通正电压，负极接通负电压时，LED两端的电子将开始流动。
根据半导体材料的特性，流动的电子将与材料中的空穴相遇，从而产生能量。
这些能量将被释放为光子，形成可见光。
不同材料、不同电流条件下的LED发出的光线颜色和强度都有所不同，因此可以通过控制电流来使LED发出不同颜色的光。
LED显示屏利用大量的LED组成像素点，通过控制每个像素点发出的光的颜色和亮度来显示出图像和文字。
LED可以被分为三原色：红色、绿色和蓝色。
通过调节不同颜色LED的亮度来混合产生各种颜色的光。
为了控制LED显示屏的亮度和颜色，通常会使用一个控制电路来控制每个LED的电流。
该控制电路可以通过接收外部信号来实现显示内容的更新和控制。
总之，LED显示屏利用LED发光二极管的特性，通过控制电流和混合不同颜色的发光二极管来实现图像和文字的显示。
它具有高亮度、高对比度、高刷新率和低能耗等优点，因此在数字显示、广告宣传和室内外显示等领域得到了广泛的应用。
LED显示屏的的工作原理及驱动电路LED显示屏（Light Emitting Diode Display）是一种利用半导体材料发光特性制作的显示装置，其工作原理基于LED的发光作用。
本文将从LED的工作原理及驱动电路两个方面详细介绍LED显示屏的工作原理。
首先，我们来了解LED的工作原理。
LED是一种可以将电能转化为光能的二极管，它由P型半导体和N型半导体组成，两者之间形成一个PN 结。
当正向偏压加到LED上时，电流从P端流向N端，电子与空穴结合，发生复合过程。
在这个过程中，能量以光的形式释放出来，形成发光。
LED的发光颜色由半导体材料的组成决定，常见的有红、绿、蓝和黄等。
了解了LED的工作原理后，接下来我们来介绍LED显示屏的驱动电路。
LED显示屏通常由一组多个LED组成，这些LED被排列成矩阵或行列交叉的方式。
驱动电路主要分为两部分：行驱动电路和列驱动电路。
行驱动电路通过对每一行的LED进行选择性驱动来实现显示功能。
它由多个选择开关和行驱动芯片组成。
在每一行中，选择开关根据需要将行驱动芯片连接到相应的行LED上。
通过控制选择开关的通断，可以选择性地对每一行进行驱动，从而控制LED的亮灭。
列驱动电路则负责对每一列的LED进行驱动。
它通常由列驱动芯片和预处理电路组成。
预处理电路用于处理输入信号，将其转换为适合列驱动芯片的控制信号。
列驱动芯片则根据控制信号对每一列的LED进行驱动，控制LED的亮灭。
在驱动电路中，还需要使用一些辅助电路来提供合适的电源和时钟信号。
电源电路负责提供合适的电压和电流，以保证LED在正常工作范围内。
时钟信号用于同步控制行驱动和列驱动，以确保LED显示屏的稳定性和准确性。
总结起来，LED显示屏的工作原理是基于LED的发光特性，通过驱动电路对LED进行选择性驱动来实现显示功能。
驱动电路由行驱动电路和列驱动电路组成，通过控制信号对LED进行驱动，从而控制LED的亮灭。
辅助电路则提供合适的电源和时钟信号，确保LED显示屏的正常工作。
LED显示屏:P10-1R模组工作原理与故障维修一、模组信号介绍1 、供电电压：DC5V2 、数据接口方式：T12 ，每区8行、每区8列、上数据、OE高有效。
3 、输入信号： A 、B 、OE 、DR 、STB 、CLK 、GND4 、输入信号介绍：A和B为扫描信号（本模组为1/4扫描）、OE为使能、DR为数据、 STB为锁存、CLK为时钟、 GND为地（电源负极）二、 IC 介绍（可以到网上查询详细资料）1 、 U1是74HC245 、U2和U3是4953 、U4是74HC138 、UR1—UR16是74HC5952 、74HC245功能是放大信号，所有输入信号都要经过此IC 。
有时整板有问题或不传输有可能是此IC损坏或虚焊。
3 、 4953功能是控制行，如果板子水平方向有故障而且是整行一般是此IC 的故障。
1片4953控制8行。
4 、 74HC138功能是控制扫描的，输入A 、B和OE信号输出4个信号来控制2片4953。
5 、 74HC595功能是控制列显示的，输入STB 、CLK和DR 信号输出8个信号来控制8个灯宽 *4 个灯高。
户外模组故障维修（以P10-1R为例）1 、整板不亮：●板子没有接上电源；●输入排线插反；●输入输出颠倒；●电源正负极接反（接反会烧掉板子所有IC）。
2 、本板不亮传输正常 : 保护电路损坏解决办法可以把74HC138第4脚和第5脚短路。
3 、隔三行有一行不亮：●4953损坏（是其中一个损坏）。
4 、隔一行亮一行：A信号的问题，请检查74HC245和74HC138是否有虚焊；可以用万用表量74HC138第1脚电压是否等于2.5V左右，如果有更换74HC138；仔细量金针带ICA信号的通路情况。
5 、隔二行亮二行：B信号的问题，请检查74HC245和74HC138是否有虚焊；可以用万用表量74HC138第2脚电压是否等于2.5V左右，如果有更换74HC138；仔细量金针带ICA信号的通路情况。
LED显示屏整屏与单元板维修方法LED显示屏是一种常见的大屏幕显示设备，广泛应用于室内外的广告、道路交通、体育赛事等场所。
由于LED显示屏长时间开机使用，或者受到外部环境的影响，可能会出现一些故障，比如整屏花屏、单元板故障等问题。
在这种情况下，我们需要及时进行维修，以保证LED显示屏的正常使用。
接下来，我将介绍LED显示屏整屏和单元板的常见维修方法。
一、LED显示屏整屏维修方法：1.整屏花屏：当LED显示屏整屏出现花屏情况时，首先需要检查信号线是否连接正常，确认信号源的输出是否正常。
如果信号源和连接线正常，那么问题可能出现在控制卡或者接口板上。
此时，需要检查控制卡和接口板的连接是否松动，是否有损坏的情况。
如果发现有问题，可以更换控制卡或者接口板来解决花屏问题。
2.整屏无法显示：LED显示屏整屏无法显示的原因可能是控制卡或者LED模块故障。
首先需要检查控制卡的指示灯是否正常亮起，确认控制卡是否正常工作。
如果控制卡正常，那么可以通过检查LED模块的连接线是否松动或者受损来确定问题所在。
如果LED模块出现故障，可以单独更换故障的LED模块来解决整屏无法显示的问题。
3.整屏闪烁：LED显示屏整屏闪烁可能是由于电源供应不稳定或者接触不良引起的。
此时，可以检查电源线是否连接正常，电源是否稳定输出。
另外，还可以检查显示屏的接地是否良好，是否有接触不良的情况。
如果发现问题，可以更换稳定的电源供应或者重新连接接地线来解决整屏闪烁问题。
二、LED显示屏单元板维修方法：1.单元板无法显示：LED显示屏单元板无法显示的原因可能是LED模块、电源或者控制芯片故障。
首先需要检查LED模块的连接线是否松动或者受损，确保LED模块正常工作。
如果LED模块正常，可以检查电源供应是否稳定，检查控制芯片的连接是否良好。
如果发现故障，可以更换故障的部件来解决单元板无法显示的问题。
2.单元板花屏：当LED显示屏单元板出现花屏情况时，可能是由于控制芯片或者接口板故障引起的。
LED显示屏原理及调试技术第一章原理篇第一节并行灯板原理1. 灯板驱动原理图1 讲的是如何才能让一颗LED 灯点亮，我们知道红灯的Vf 一般为2.2V 左右，绿灯、蓝灯的Vf 一般为3.2V 左右，一般电流设计在10mA~20mA，电流过高可能会烧坏LED 灯，满足以上两个条件就可以驱动LED 灯的正常点亮。
（Vled：是供电电压，一般为5V，现在有下降的趋势，可以做到低压节能。

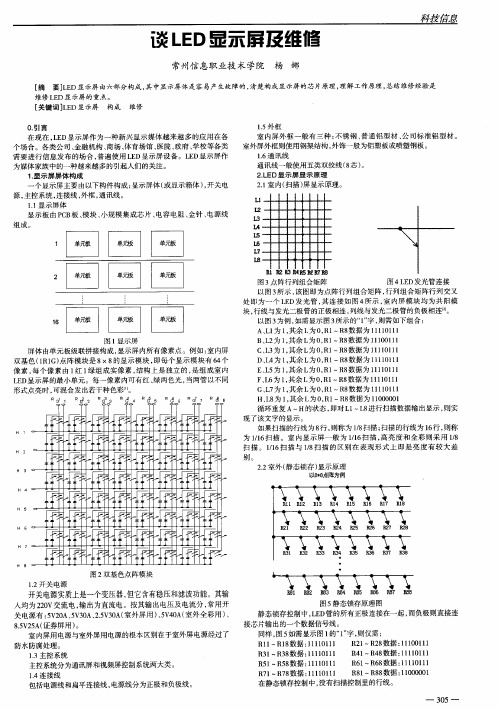

Vf：是发光二极管正向导通电压，Vds：是驱动芯片导通后电压）图 1灯板实际是由多个LED 灯组合而成的，下图是一个简单的单色灯板示意图：图 2图 3图3 是一个8*8 大小，8 扫的灯板，扫描屏灯板是逐行点亮的，两扫之间扫描间隔的时间是非常短的，由于人眼的视觉暂留效应，所以我们看起来就是连续的画面.驱动电路的框架如下图所示，行控制信号A、B、C 控制138 译码器，138 译码器输出8 路信号控制行管4953，然后4953 输出端控制灯板每一行灯的阳极。
恒流驱动芯片的每个通道控制灯板的每一列，要想点亮一颗灯板，只需要把它所在的列输出低电平，行输出高电平即可。
2. 驱动芯片的控制信号CLK 时钟信号：提供给移位寄存器的移位脉冲，每一个脉冲将引起数据移入或移出一位。
数据口上的数据必须与时钟信号协调才能正常传送数据，数据信号的频率必须是时钟信号的频率的1/2 倍。
LAT（STB）锁存信号：将移位寄存器内的数据送到锁存器，并将其数据内容通过驱动电路通过点亮LED 显示出来。
OE 使能信号：当OE 为低时，启动OUT0—OUT15 的输出，只要调整OE 脉宽可以实现对整屏亮度控制，也用于显示屏消隐。
SDI 数据信号：提供显示图象所需要的数据。
必须与时钟信号协调才能将数据传送到任何一个显示点。
3. 并行驱动的原理数据传输（R、G、B 分为3 路，每路信号分别级联），R 信号驱动一个像素点的红灯，G 信号驱动一个像素点的绿灯，B 信号驱动一个像素点的蓝灯，这样的驱动方式称为并行驱动，也是目前最主流的驱动方式。
下图是并行灯板中其中一种颜色的驱动方式，其他颜色的驱动方式与此相同。
图 4专业资料参考20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 R 1 G 1 B 1 R 2 G 2 B 2 R 3 G 3 B 3 R 4 G 4 B 4 R 5 G 5 B 5 R 620 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 R 1 R 2 R 3 R 4 R 5 R 6 R 7 R 8 R 9 R 10 R 11 R 12 R 13 R 14 R 15 R 16O 15 O 14 O 13 O 12 O 11 O 10 O 9 O 8 O 7 O 6 O 5 O 4 O 3 O 2 O 1 O 0O 15 O 14 O 13 O 12 O 11 O 10 O 9 O 8 O 7 O 6 O 5 O 4 O 3 O 2 O 1 O 0 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 G 6 B 6 R 7 G 7 B 7 R 8 G 8 B 8 R 9 G 9 B 9 R 10 G 10 B 10 R 11 G 11 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5G 1 G 2 G 3 G 4 G 5 G 6 G 7 G 8 G 9 G 10 G 11 G 12 G 13 G 14 G 15 G 16O 15O 14 O 13 O 12 O 11 O 10 O 9 O 8 O 7 O 6 O 5 O 4 O 3 O 2 O 1 O 0O 15 O 14 O 13 O 12 O 11 O 10 O 9 O 8 O 7 O 6 O 5 O 4 O 3 O 2 O 1 O 0 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 B 11 R 12 G 12 B 12 R 13 G 13 B 13 R 14 G 14 B 14 R 15 G 15 B 15 R 16 G 16 B 16B 1 B 2 B 3 B 4 B 5 B 6 B 7 B 8 B 9 B 10 B 11 B 12 B 13 B 14 B 15 B 16O 15 O 14 O 13 O 12 O 11 O 10 O 9 O 8 O 7 O 6 O 5 O 4 O 3 O 2 O 1 O 0O 15 O 14 O 13 O 12 O 11 O 10 O 9 O 8 O 7 O 6 O 5 O 4 O 3 O 2 O 1 O 0第二节 串行灯板原理串行灯板和并行灯板中的“串行”或者“并行”是指 RGB 数据的串行或者并 行，并行灯板的 RGB 信号是独立的，每种颜色都有自己单独的数据信号。
而串行 灯板的 RGB 信号是通过一根数据线来传输的，这就是串行灯板与并行灯板最本质 的区别，串行灯板主要有以下几种类型。
一、三色 16 点串行 支持的芯片:通用芯片(带电流增益的也算)，MBI5041/42，MBI505x ；不支持的芯片：MY926x 。
该方式驱动 IC 与灯的连接关系如下：22SDO 2SDI22SDO2SDI22SDO2SDIDriv er3Driv er2Driv er1即每个驱动芯片只带载一个颜色，至于每三个芯片中哪个芯片驱动什么 颜色是系统识别的，没有要求。
若需要抽点则需要按照像素红、绿、蓝一起抽，比如 R3，G3，B3 都不连， 那像素 3 就抽掉了。
关键点是红绿蓝的抽点规律要一样。
二、四色 16 点串行 这个应用很少，用于像素结构为两红一绿一蓝的应用，主要用于 4 灯虚拟应用。
其支持和不支持的芯片以及连接和抽点规律同上面的三色 16 点串行。
三、三色 1 点串行 支持的芯片:通用芯片(带电流增益的也算)。
不支持的芯片：MY926x ，MBI5041/42，MBI505x 。
该方式驱动 IC 与灯的连接关系如下：22SDO2 SDI22SDO2 SDI22SDO2SDIDriv er3Driv er2Driv er1专业资料参考20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5R 1 G 1 B 1 R R 1 R 2 G 2 B 2 R R 2 R 3 G 3 B 3 R R 3 R 4 G 4 B 4 R R 4 O 15 O 14 O 13 O 12 O 11 O 10 O 9 O 8 O 7 O 6 O 5 O 4 O 3 O 2 O 1 O 020 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 R 5 G 5 B 5 R R 5 R 6 G 6 B 6 R R 6 R 7 G 7 B 7 R R 7 R 8 G 8 B 8 R R 8O 15 O 14 O 13 O 12 O 11 O 10 O 9 O 8 O 7 O 6 O 5 O 4 O 3 O 2 O 1 O 02019 18 17 16 15 14 13 12 11 10 9 8 7 6 5 R 9 G 9 B 9 R R 9 R 10 G 10 B 10 R R 10 R 11 G 11 B 11 R R 11 R 12 G 12 B 12 R R 12O 15 O 14 O 13 O 12 O 11 O 10 O 9 O 8 O 7 O 6 O 5 O 4 O 3 O 2 O 1 O 0每个像素里面红绿蓝编排顺序系统可以识别，但是必须相同，比如：不能 一个像素是 RGB,下一个像素是 GBR 。
若需要抽点需要以像素为单位抽，比如将 R5，G5，B5 不连，像素 5 就抽 掉了。
四、四色一点串行 这个应用很少，用于像素结构为两红一绿一蓝的应用，主要用于 4 灯虚拟应 用。
支持的芯片:通用芯片(带电流增益的也算)。
不支持的芯片：MY926x ，MBI5041/42，MBI505x 。
该方式驱动 IC 与灯的连接关系如下：22SDO 2 SDI22SDO 2 SDI22SDO2SDIDriv er3Driv er2Driv er1每个像素里面红绿蓝虚拟红编排顺序系统可以识别，但是必须相同，比如： 不能一个像素是 RGBRr,下一个像素是 RrGBR 。
若需要抽点需要以像素为单位抽，比如将 R5，G5，B5，RR5 不连，像素 5 就抽掉了。
若每个像素里面的虚拟红 Rr 不连空着不用，等价于三色应用，这种模式 也是支持的。
五、专用串行 IC上面的四种应用在技术层面都不是串行最佳方案，三色 16 点存在布线难的问 题，三色 1 点应用存在红绿蓝由一颗 IC 驱动，电流一样，白平衡调节困难。
目 前市面上有专用的串行应用 IC ，每个 IC 输出 12 个通道，等价于红绿蓝 4 个像 素，每种颜色有单独的电流调节电阻，目前系统支持 MY9221。
示意图如下：第三节灯板驱动一、常见芯片介绍74HC245图 574HC245 的作用：信号功率放大，在实际应用中灯板一般需要多块级联在一起使用，这个时候线路会比较长，而控制信号是比较弱的，在传输过程中会造成衰减，所以，在信号传递过程中需要加245 将它的功率进行增强。
第1 脚DIR：为输入输出端口转换用，DIR=“1”高电平时信号由“A”端输入“B”端输出，DIR=“0”低电平时信号由“B”端输入“A”端输出。
第2~9 脚“A”信号输入/输出端：A1 对应B1，A2 对应B2，以此类推。
例如：A1 与B1 是一组，如果DIR=“1”OE=“0”则A1 输入,B1 输出。
如果DIR=“0” OE=“0”则B1 输入,A1 输出。
第11~18 脚“B”信号输入/输出端，功能与“A” 端一样，不再赘述。
第19 脚OE：使能端，若该脚为“1”A/B端的信号将不导通，只有为“0” 时A/B 端才被启用，该脚也就是起到开关的作用。
74HC138（三八译码器）74HC138 的作用：八位二进制译码器，74HC138 的作用是用来选择显示行，一个74HC138 可以选择8 行中的一行，所以如果灯板上有2 块74HC138，就可以实现选择16 行，也就是通常所说的16 扫。
第1~3 脚A、B、C，二进制输入脚，第4~6 脚片选信号控制，只有在4、5脚为“0”6脚为“1”时，芯片才会被选通，此时输出才受A、B、C 信号控制，其它任何组合方式将不被选通，且Y0~Y7 输出全为“1”。
138 组成16 扫译码如图所示利用使能端能方便地将两个3/8 译码器组合成一个4/16 译码器，当A3 为低电平时，先驱动低位138 译码输出，然后A3 变为高电平，使能高位138 译码输出，从而组成4/16 译码器。
