液晶显示器维修之--液晶屏(TCON)工作原理
- 格式:pptx
- 大小:6.94 MB
- 文档页数:43

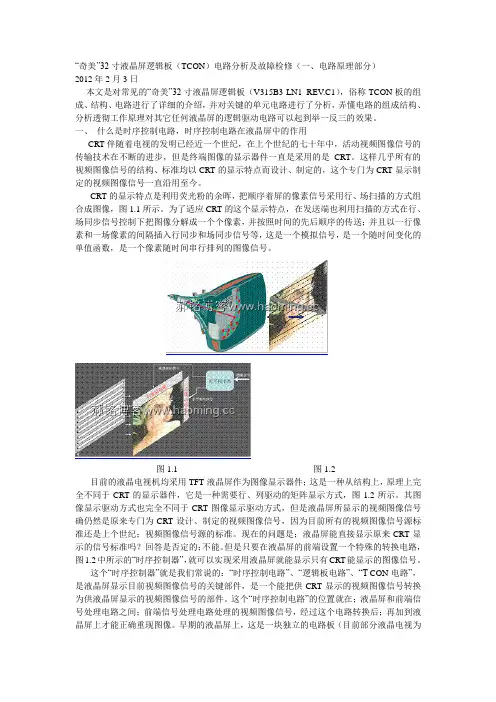

“奇美”32寸液晶屏逻辑板(TCON)电路分析及故障检修(一、电路原理部分)2012年2月3日本文是对常见的“奇美”32寸液晶屏逻辑板(V315B3-LN1 REV.C1),俗称TCON板的组成、结构、电路进行了详细的介绍,并对关键的单元电路进行了分析,弄懂电路的组成结构、分析透彻工作原理对其它任何液晶屏的逻辑驱动电路可以起到举一反三的效果。
一、什么是时序控制电路,时序控制电路在液晶屏中的作用CRT伴随着电视的发明已经近一个世纪,在上个世纪的七十年中,活动视频图像信号的传输技术在不断的进步,但是终端图像的显示器件一直是采用的是CRT。
这样几乎所有的视频图像信号的结构、标准均以CRT的显示特点而设计、制定的,这个专门为CRT显示制定的视频图像信号一直沿用至今。
CRT的显示特点是利用荧光粉的余晖,把顺序着屏的像素信号采用行、场扫描的方式组合成图像,图1.1所示。
为了适应CRT的这个显示特点,在发送端也利用扫描的方式在行、场同步信号控制下把图像分解成一个个像素,并按照时间的先后顺序的传送;并且以一行像素和一场像素的间隔插入行同步和场同步信号等,这是一个模拟信号,是一个随时间变化的单值函数,是一个像素随时间串行排列的图像信号。
图1.1 图1.2目前的液晶电视机均采用TFT液晶屏作为图像显示器件;这是一种从结构上,原理上完全不同于CRT的显示器件,它是一种需要行、列驱动的矩阵显示方式,图1.2所示。
其图像显示驱动方式也完全不同于CRT图像显示驱动方式,但是液晶屏所显示的视频图像信号确仍然是原来专门为CRT设计、制定的视频图像信号,因为目前所有的视频图像信号源标准还是上个世纪;视频图像信号源的标准。
现在的问题是;液晶屏能直接显示原来CRT显示的信号标准吗?回答是否定的;不能。
但是只要在液晶屏的前端设置一个特殊的转换电路,图1.2中所示的“时序控制器”,就可以实现采用液晶屏就能显示只有CRT能显示的图像信号。

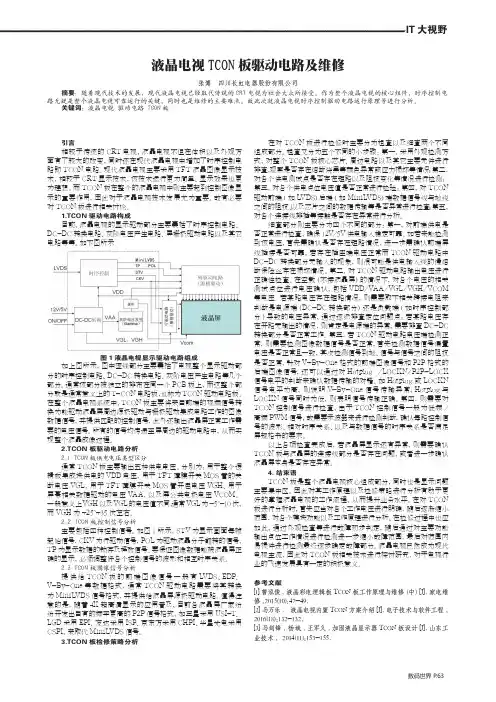

IT 大视野数码世界 P .63液晶电视TCON 板驱动电路及维修张博 四川长虹电器股份有限公司摘要:随着现代技术的发展,现代液晶电视已经取代传统的CRT 电视为社会大众所接受。
作为整个液晶电视的核心组件,时序控制电路无疑是整个液晶电视可靠运行的关键,同时也是维修的主要难点。
故此次就液晶电视时序控制驱动电路运行原理等进行分析。
关键词:液晶电视 驱动电路 TCON 板引言相较于传统的CRT 电视,液晶电视不但在体积以及外观方面有了较大的改变,同时还在现代液晶电视中增加了时序控制电路即TCON 电路。
现代液晶电视主要采用TFT 液晶图像显示技术,相较于CRT 显示技术,该技术运行更为简单、显示效果也更为理想。
而TCON 板在整个的液晶电视中则主要起到控制图像显示的重要作用,因此对于液晶电视技术发展尤为重要。
故有必要对TCON 板进行相关讨论。
1.TCON 驱动电路构成目前,液晶电视的显示驱动部分主要囊括了时序控制电路、DC-DC 转换电路、灰阶电压产生电路、屏栅极驱动电路以及其它电路等等。
如下图所示图1液晶电视显示驱动电路组成如上图所示,图中虚线部分主要囊括了电视整个显示驱动部分的时序控制电路、DC-DC 转换电路、灰阶电压产生电路等几个部分。
通常该部分被独立的排布在同一个PCB 板上,而这整个部分就是通常意义上的T -CON 电路板,也称为TCON 驱动电路板。
在整个液晶电视系统中,TCON 板主要将来自前端的视频信号转换为能驱动液晶屏周边源极驱动与栅极驱动集成电路工作的图像数据信号,并提供匹配的控制信号,此外还输出液晶屏正常工作需要的电压信号。
所有的信号均传递至屏周边的驱动电路中,从而实现整个液晶成像过程。
2.TCON 板驱动电路分析2.1 TCON 板供电电压类型区分通常TCON 板主要输出五种供电电压。
分别为:用于整个逻辑板集成块供电的VDD 电压,用于TFT 薄膜开关MOS 管的关断电压VGL,用于TFT 薄膜开关MOS 管开启电压VGH、用于屏幕相关数据驱动的电压VAA,以及屏公共电极电压VCOM。

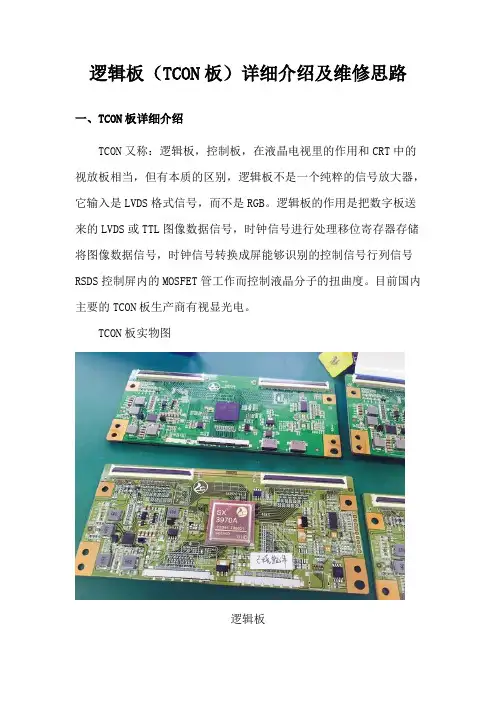

逻辑板(TCON板)详细介绍及维修思路一、TCON板详细介绍TCON又称:逻辑板,控制板,在液晶电视里的作用和CRT中的视放板相当,但有本质的区别,逻辑板不是一个纯粹的信号放大器,它输入是LVDS格式信号,而不是RGB。
逻辑板的作用是把数字板送来的LVDS或TTL图像数据信号,时钟信号进行处理移位寄存器存储将图像数据信号,时钟信号转换成屏能够识别的控制信号行列信号RSDS控制屏内的MOSFET管工作而控制液晶分子的扭曲度。
目前国内主要的TCON板生产商有视显光电。
TCON板实物图逻辑板二、TCON板在显示器中的功能示意图三、TCON板的电压液晶屏工作电压大致分为五组,+3.3V+3.3V,+5V+5V,+15V+15V,-15V-15V,+45V+45V,+3.3V+3.3V,+5V+5V可以通过降压稳压电路得到,其它三组是通过逻辑板电路的电源管理IC,把从数字板送过来的+12V或+5V通过DC-DC电路把电压提升到液晶屏工作所需的电压,1、VGH(VON):是指gate级的高电位,也就是打开gate级的电压。
2、VGL(VOFF):是gate级的低电位,也就是关闭gate级的电压,在二阶驱动时此电压有效,在三阶驱动时,此电压只是用来产生Vgoffl;3、VgoffL:,是gate级关闭电压中的低电平(使用在三阶驱动中,由VGL经过一个电压转换电路得到)。
4、VgoffH:是gate级关闭电压中的高电平(在三阶驱动中使用,用来消除下一条gate级关闭时由储存电容(CSONGATE)造成的电压值改变),它的值基本上可以认为是Vgoffl+Vcom;有些IC资料上面只提到了VGH和VGL,那是因为,这颗IC只支持二阶驱动,有的IC资料上面VGH、VGL、VGOFFH、VGOFFL都有,那是因为此IC支持二阶和三阶驱动。
VDDG,VEEG为二阶驱动的GATE的开关电平。
5、VCOM:液晶偏转基准电压;在PCB上VDDA会通过分压的回路分出10~14组电压,作为IC内部DAC时的输出VGMA的基准电压,通过PCB的分压电路,产生多组参考电压,可以减少IC内部的分压电路。

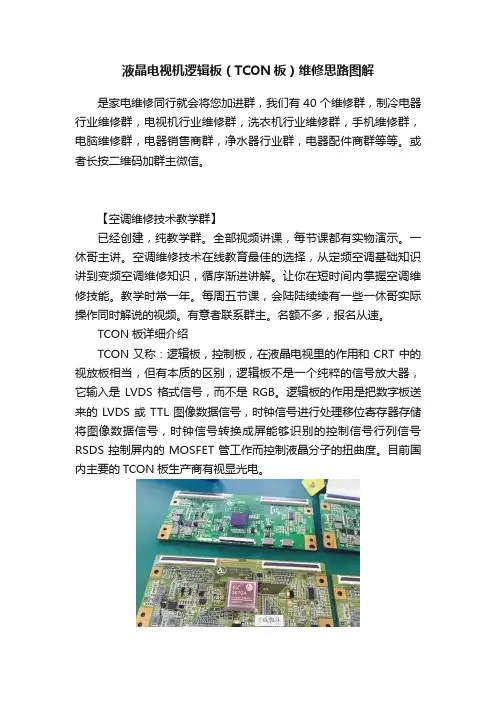

液晶电视机逻辑板(TCON板)维修思路图解是家电维修同行就会将您加进群,我们有40个维修群,制冷电器行业维修群,电视机行业维修群,洗衣机行业维修群,手机维修群,电脑维修群,电器销售商群,净水器行业群,电器配件商群等等。
或者长按二维码加群主微信。
【空调维修技术教学群】已经创建,纯教学群。
全部视频讲课,每节课都有实物演示。
一休哥主讲。
空调维修技术在线教育最佳的选择,从定频空调基础知识讲到变频空调维修知识,循序渐进讲解。
让你在短时间内掌握空调维修技能。
教学时常一年。
每周五节课,会陆陆续续有一些一休哥实际操作同时解说的视频。
有意者联系群主。
名额不多,报名从速。
TCON板详细介绍TCON又称:逻辑板,控制板,在液晶电视里的作用和CRT中的视放板相当,但有本质的区别,逻辑板不是一个纯粹的信号放大器,它输入是LVDS格式信号,而不是RGB。
逻辑板的作用是把数字板送来的LVDS或TTL图像数据信号,时钟信号进行处理移位寄存器存储将图像数据信号,时钟信号转换成屏能够识别的控制信号行列信号RSDS控制屏内的MOSFET管工作而控制液晶分子的扭曲度。
目前国内主要的TCON板生产商有视显光电。
TCON板在显示器中的功能示意图TCON板板构架图TCON板的供电:不是来自于开关电源直接提供,一般由信号处理板上稳压电路提供。
液晶屏工作电压大致分为五组,+3.3V+3.3V,+5V+5V,+15V+15V,-15V-15V,+45V+45V,+3.3V+3.3V,+5V+5V可以通过降压稳压电路得到,其它三组是通过逻辑板电路的电源管理IC,把从数字板送过来的+12V或+5V通过DC-DC电路把电压提升到液晶屏工作所需的电压,1、VGH(VON): 是指gate级的高电位,也就是打开gate级的电压。
2、VGL(VOFF): 是gate级的低电位,也就是关闭gate级的电压,在二阶驱动时此电压有效,在三阶驱动时,此电压只是用来产生Vgoffl;3、VgoffL: ,是gate级关闭电压中的低电平(使用在三阶驱动中,由VGL经过一个电压转换电路得到)。

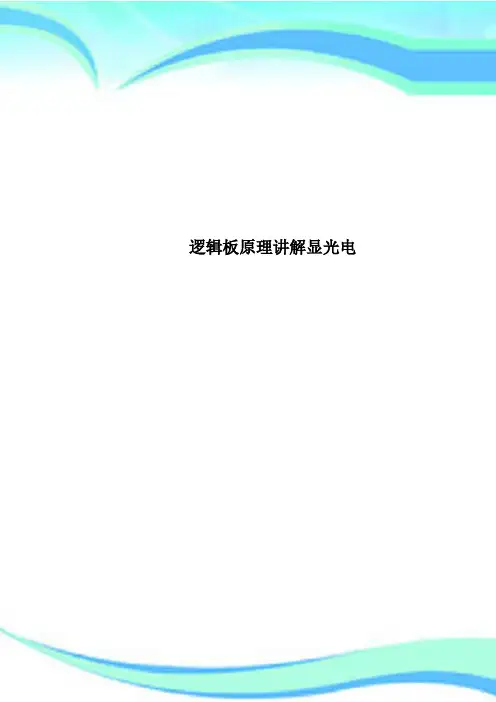

逻辑板原理讲解显光电————————————————————————————————作者:————————————————————————————————日期:2逻辑板原理讲解-视显光电目前电视已经从CRT过渡到液晶,我们在卖场也很难买到CRT电视了。
所以液晶电视维修也是我们家电维修从业者必须要掌握的技能。
而逻辑版(也称TCON板)也是液晶电视电路的核心,而提起逻辑版板,很多人不了解,到底什么是TCON板?今天特整理一下TCON板的原理知识讲解,以TCL液晶电视和目前国内主要的通用逻辑板商视显光电的逻辑板为例,希望给大家带来帮助。
一、什么是逻辑板(TCON)?TCON板的英文是: timing controller的缩写TCON板中文是:时序控制电路逻辑板实物图逻辑板又称:控制板,在液晶电视里的作用和CRT中的视放板相当,但有本质的区别,逻辑板不是一个纯粹的信号放大器,它输入是LVDS格式信号,而不是RGB。
逻辑板的作用是把数字板送来的LVDS或TTL图像数据信号,时钟信号进行处理移位寄存器存储将图像数据信号,时钟信号转换成屏能够识别的控制信号行列信号RSDS控制屏内的MOSFET管工作而控制液晶分子的扭曲度。
二、传统逻辑板电路主要由哪几部分组成?1.TCON IC(必须的)2.GAMMA IC(必须的)3.PM IC (必须的)4.GPM IC(OPTION)5.LEVEL SHIFT IC(GOA屏专用)三、传统液晶屏TCON布局1.逻辑板与SOURCE板分离2.TCON板与SOURCE板合并四自制逻辑板的几种实现架构1.主板+TCON板+SOURCE板TCON板= TCON IC+PM IC+GAMMA IC自制TCON板直接替换屏厂提供的TCON板2.主板+SOURCE板---比NO.1成本低,但一屏一主板,主板组件多主板=SOC+ TCON IC+PM IC+GAMMA IC或者主板=SOC(内置TCON)+PM IC+GAMMA IC3.主板+转接板+SOURCE板---主板组件减少,成本比NO.1低,比NO2高主板=SOC (内置TCON)转接板=PM IC+GAMMA IC4.主板+SOURCE板---成本最低,主板组件多,需要和屏厂合作设计主板=SOC (内置TCON)或主板=SOC+TCON ICSOURCE板=PM IC+GAMMA IC+bridge五、逻辑板板各功能模块介绍1.TCON IC内部框图TCON IC作用:实现两个基本功能1.1 TCON基本功能1:接收LVDS信号并把它转换为Mini-LVDS信号mini-LVDS信号特点及规范1.1.1 TCON IC和SOURCE DRIVER IC之间的接口1.1.2 在Clock的上升沿和下降沿各传送1个Bit数据其规格需满足Panel要求1.1.3 阻抗匹配传输线阻抗Zo:推荐范围25欧---75欧通常Layout设计线对的差分阻抗Zdif=2Zo=100欧Mini-Lvds接收端的端接电阻RT=Zdif=2Zo,实际上Source Driver大多数情况下不止一个,所以端接电阻安放位置很重要,一般近端和远端各放一个,远端测量时幅度会变差,实际调整SWING时需留意A:阻抗不匹配示例FFC线阻抗50欧时Clock波形B: 阻抗匹配示例FFC线阻抗100欧时Clock波形1.1.4 Mini-Lvds输出电压备注:屏SPEC会给出VID 规格,VOD =2* VID1.1.5 数据结构(Data Mapping)6bit 3pairs;6bit 4pairs;6bit 5pairs;6bit 6pairs8bit 3pairs;8bit 4pairs;8bit 5pairs;8bit 6pairs例如:8bit 6pairs Mode Data Mapping见下图1.2 TCON基本功能2:产生PANEL扫描驱动电路和数据驱动电路所需的时序控制信号1.2.1 POL信号:polarity inversion signal for sorce driver数据驱动IC控制数据输出信号的极性反转如下图为单个TFT及像素的等效电路,反转电压是指施加在Clc两端电压什么是极性反转?施加在液晶分子上的电场是有方向性的,在不同时间以相反方向电场施加在液晶上,称为极性反转液晶显示电极的像素电压高于Vcom电压称为正极性反之,液晶显示电极的像素电压低于Vcom电压称为负极性为什么可以极性反转?液晶分子在电场中所受的力矩与电场的平方成正比而与电场的方向无关,所以可以用极性反转的方式驱动液晶而不改变其排列和穿透率。

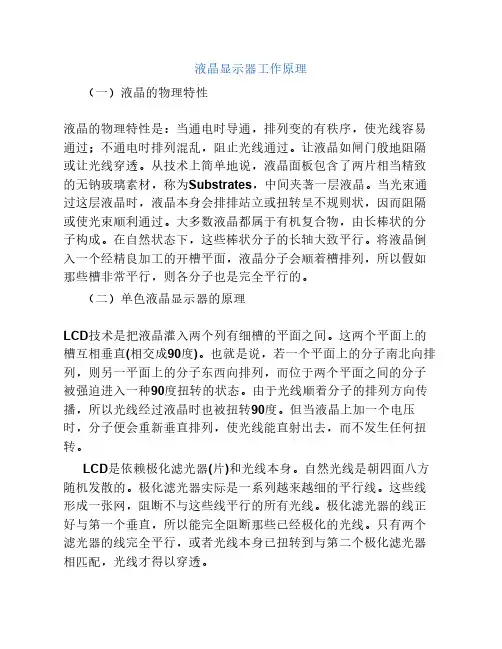

液晶显示器工作原理(一)液晶的物理特性液晶的物理特性是:当通电时导通,排列变的有秩序,使光线容易通过;不通电时排列混乱,阻止光线通过。
让液晶如闸门般地阻隔或让光线穿透。
从技术上简单地说,液晶面板包含了两片相当精致的无钠玻璃素材,称为Substrates,中间夹著一层液晶。
当光束通过这层液晶时,液晶本身会排排站立或扭转呈不规则状,因而阻隔或使光束顺利通过。
大多数液晶都属于有机复合物,由长棒状的分子构成。
在自然状态下,这些棒状分子的长轴大致平行。
将液晶倒入一个经精良加工的开槽平面,液晶分子会顺着槽排列,所以假如那些槽非常平行,则各分子也是完全平行的。
(二)单色液晶显示器的原理LCD技术是把液晶灌入两个列有细槽的平面之间。
这两个平面上的槽互相垂直(相交成90度)。
也就是说,若一个平面上的分子南北向排列,则另一平面上的分子东西向排列,而位于两个平面之间的分子被强迫进入一种90度扭转的状态。
由于光线顺着分子的排列方向传播,所以光线经过液晶时也被扭转90度。
但当液晶上加一个电压时,分子便会重新垂直排列,使光线能直射出去,而不发生任何扭转。
LCD是依赖极化滤光器(片)和光线本身。
自然光线是朝四面八方随机发散的。
极化滤光器实际是一系列越来越细的平行线。
这些线形成一张网,阻断不与这些线平行的所有光线。
极化滤光器的线正好与第一个垂直,所以能完全阻断那些已经极化的光线。
只有两个滤光器的线完全平行,或者光线本身已扭转到与第二个极化滤光器相匹配,光线才得以穿透。
LCD正是由这样两个相互垂直的极化滤光器构成,所以在正常情况下应该阻断所有试图穿透的光线。
但是,由于两个滤光器之间充满了扭曲液晶,所以在光线穿出第一个滤光器后,会被液晶分子扭转90度,最后从第二个滤光器中穿出。
另一方面,若为液晶加一个电压,分子又会重新排列并完全平行,使光线不再扭转,所以正好被第二个滤光器挡住。
总之,加电将光线阻断,不加电则使光线射出。
然而,可以改变LCD中的液晶排列,使光线在加电时射出,而不加电时被阻断。
TFTLCD时序控制器TCON的研究目录一、内容简述 (2)1.1 背景与意义 (3)1.2 国内外研究现状 (4)1.3 研究内容与方法 (4)二、TFTLCD时序控制器的基本原理 (6)2.1 TFTLCD的基本构成 (7)2.2 时序控制器的作用 (8)2.3 TCON的基本功能 (9)三、TCON的设计与实现 (10)3.1 TCON的硬件设计 (12)3.1.1 基本电路设计 (13)3.1.2 配置接口设计 (14)3.2 TCON的软件设计 (16)3.2.1 时序算法设计 (17)3.2.2 驱动程序设计 (18)四、TCON的性能优化 (20)4.1 提高TCON的抗干扰能力 (21)4.2 提高TCON的稳定性和可靠性 (22)4.3 优化TCON的资源占用 (23)五、TCON的应用与拓展 (24)5.1 在不同领域的应用案例 (26)5.2 TCON的拓展方向 (27)5.2.1 创新应用场景 (28)5.2.2 与其他技术的融合 (29)六、结论与展望 (31)6.1 研究成果总结 (32)6.2 存在的问题与不足 (33)6.3 未来发展方向与展望 (34)一、内容简述随着科技的日新月异,薄膜晶体管液晶显示器(TFTLCD)已成为现代显示技术的主流选择。
这种显示器凭借其高分辨率、优异色彩表现以及节能环保的特点,在各类消费电子产品中占据了举足轻重的地位。
随着TFTLCD技术的不断发展和应用领域的拓宽,时序控制器(TCON)作为连接面板与中央处理器(CPU)的重要桥梁,其性能优劣直接影响到整个显示系统的稳定性和响应速度。
TCON作为TFTLCD的核心组件之一,主要负责产生液晶面板所需的驱动信号,并确保这些信号按照精确的时间顺序进行传输。
在TFTLCD的工作过程中,TCON需要与面板中的各个像素电路进行协同工作,以实现图像的清晰显示。
TCON的性能直接关系到TFTLCD的整体性能和显示效果。
本文主要阐述了TFT-LCD的显示原理、系统结构和时序控制器TCON的设计方案。
1 TFT-LCD的显示原理及系统结构TCON的时序信号是基于TFT-LCD面板(Panel)的需要产生的,理解TCON的原理,首先应了解LCD 面板的显示原理。
典型的TFT-LCD面板内部结构如图1所示。
液晶具有透光可控性,改变施加在液晶两端的电压,液晶的透光率就会随之改变。
一个液晶单元实现一个采样点的显示,因此,如果根据二值图像的数据结构将液晶单元以矩阵方式排列成为液晶阵列(Crystal Array),即可实现一幅图像的显示。
通常,液晶阵列的排列有Strip和Delta两种方式。
不同排列方式决定了不同的RGB采样顺序,而一个像素由3个液晶单元构成(RGB)。
因此,液晶阵列中液晶单元的个数决定了显示分辨率。
TFT-LCD是在超扭曲型STN的基础上,通过TFT晶体管将显示像素和扫描电极分割开来形成的,其特点是克服了STN-LCD的交叉效应。
TFT-LCD系统由2部分组成:LCD控制模块TCON和LCD面板模块,如图2所示。
LCD显示器中采用按行、列的有源矩阵驱动方式,行线都是接在像素NMOS管的栅极(gate),列线是接在NMOS管的源极(Source)。
在LCD模块中,行线和列线是分开来驱动的,驱动行线的电路叫门驱动器(Gate Driver);驱动列线的电路叫源驱动器(Source Driver)。
源驱动器和门驱动器共同控制液晶单元的充放电过程。
当扫描信号有效时,这一行上所有的TFT单元同时打开,RGB电压通过TFT给存储电容充电。
因此RGB和Vcom的电压差就决定了液晶柱的电压。
当扫描信号无效时,这行上的TFT单元断开,存储电容的电荷在一帧时间内可基本保持不变,从而实现占空比接近100%的静态显示效果。
TCON的主要功能是为TFT-LCD面板中的源驱动器和门驱动器提供必要的时序控制信号。
根据面板(Panel)要求,TCON的最基本输出信号为:STV、OEV、CPV、STH、CPH、OEH、PLC等;此外,为了实现不同显示模式,还有L/R、U/D、MOD、Q2H等控制信号。
液晶显示器工作原理——TN液晶分子的电场操控:液晶是一种具有液态和晶态特性的物质,在不同的电场作用下,具有电场响应性。
液晶显示器中使用的液晶分子通常是向列对齐(TN)的液晶,它们是由一个或多个取代苯环的相连环状结构组成的。
液晶分子在无外加电场时通常是随机排列的,它们的取向使得光线穿过液晶时,会发生速度和方向的改变。
当外加电场施加到液晶分子上时,液晶分子的排列会发生变化,因为液晶分子的结构使得它们在电场作用下会产生取向反转。
这种液晶分子的取向反转可以通过外加电场的大小和方向来控制。
当电场施加在液晶层上时,尤其是施加在电极上时,液晶分子会沿着电场的方向重新排列。
这种重新排列会改变液晶分子对光的折射性质,进而改变液晶层的透明度。
当电场施加完成后,液晶分子会保持在新的状态,直到电场的方向或大小发生变化。
背光源的光源作用:背光源是液晶显示器中用来照亮液晶面板的光源,其作用是提供背光来使液晶层上显示出的图像可见。
典型的液晶显示器中,背光源通常由冷阴极荧光灯(CCFL)或LED(发光二极管)等光源组成。
背光源通常位于液晶显示器的背面,并通过白色光源照亮整个液晶层。
光源的光线通过液晶层后,会遇到液晶分子的取向变化,进而改变光线的传播路径。
液晶显示器通常会通过装有增加透明度的色滤片来控制光线的传播路径。
当没有电场施加在液晶分子上时,液晶分子的排列会使光线通过液晶层时发生最小的散射和吸收,因此背光源照射下来的光线可以直接进入观察者的眼睛。
这时,液晶显示器上的区域看起来是透明的。
当电场施加在液晶分子上时,液晶分子的排列会发生改变。
通过调节施加的电场的大小和方向,可以控制液晶分子排列的程度,从而可以控制光线的传播路径。
当施加的电场足够大时,液晶分子的排列会完全改变,使光线的传播路径发生最大的改变。
这时,背光源照射下来的光线会被液晶层散射和吸收,从而不会进入观察者的眼睛。
这时,液晶显示器上的区域看起来是暗的。
液晶显示器的成像原理是基于液晶分子对光线折射性质的改变和背光的光源作用。
液晶显示器结构原理与维修
1、驱动板(也叫主板):主要是用以接收、处理从外部送进来的模拟(VGA)或者数字(DVI)视频信号,并通过屏线送出信号去控制液晶屏(PANEL)正常工作。
驱动板上含有MCU单元,它是液晶显示器的检测控制中心和大脑。
2、电源板:用于将90~240V 的交流电压转变为12V、5V、3V 等的直流电供给显示器工作。
3、背光板(也叫高压板):用于将主板或电源板输出的12V 的直流电压转变为PANEL 需要的高频的1500~1800V 的高压交流电,用于点亮PANEL的背光灯。
电源板和背光板有时会做在一起也就是所谓的电源背光二合一板。
4、液晶屏:液晶显示用模块,它是液晶显示器的核心部件,其包含液晶板和驱动电路。
其中,液晶屏是液晶显示器内部最为关键的部件,它对液晶显示器的性能和价格具有决定性的作用。
TCON板(逻辑板)详细介绍与检修思路TCON板详细介绍TCON板也叫做:逻辑板或控制板,在液晶电视中的作用与CRT 彩电里视放板差不多,但是两者有本质上的区别,逻辑板并不是一个纯粹的信号放大器,它输入是LVDS格式信号,而不是RGB。
逻辑板的主要作用是将数字板送过来的LVDS或TTL图像数据信号、时钟信号进行处理移位寄存器存储将图像数据信号,时钟信号转换成液晶屏可以识别的控制信号行列信号RSDS控制屏内的MOSFET管工作从而控制液晶分子的扭曲度。
TCON板图片(实物)TCON板在显示器中的功能示意图TCON板的电压液晶的屏工作电压,大致上能够划分为五组, 3.3V 3.3V, 5V 5V,15V 15V,-15V-15V, 45V 45V, 3.3V 3.3V, 5V 5V。
这些电压能够通过降压、稳压线路取得,其他的三组电压是通过逻辑板电路的电源管理芯片将由数字板送过来的 12V或 5V通过DC-DC电路把电压提升到液晶屏工作所需要的电压。
1、VGH(VON):是指gate级的高电位,也就是打开gate级的电压。
2、VGL(VOFF):是gate级的低电位,也就是关闭gate级的电压,在二阶驱动时此电压有效,在三阶驱动时,此电压只是用来产生Vgoffl;3、VgoffL:是gate级关闭电压中的低电平(使用在三阶驱动中,由VGL经过一个电压转换电路得到)。
4、VgoffH:是gate级关闭电压中的高电平(在三阶驱动中使用,用来消除下一条gate级关闭时由储存电容(CSONGATE)造成的电压值改变),它的值基本上可以认为是Vgoffl Vcom;有些IC资料上面只提到了VGH和VGL,那是因为,这颗IC只支持二阶驱动,有的IC资料上面VGH、VGL、VGOFFH、VGOFFL都有,那是因为此IC支持二阶和三阶驱动。
VDDG,VEEG为二阶驱动的GATE的开关电平。
5、VCOM:液晶偏转基准电压;在PCB上VDDA会通过分压的回路分出10~14组电压,作为IC内部DAC时的输出VGMA的基准电压,通过PCB的分压电路,产生多组参考电压,可以减少IC内部的分压电路。
tn液晶显示原理
(实用版)
目录
1.液晶显示屏的基本工作原理
2.液晶投影电视的显示原理
3.液晶光阀式投影机的分类和组成
4.液晶显示器的优点
正文
液晶显示屏的基本工作原理是利用液晶的电一光效应,改变外加电场可使液晶分子排列改变,从而产生对外来光的调制,达到电信号转为光信号的目的。
液晶投影电视的显示原理则是利用具有这种特性的无数个液晶片作为光透射开关,通过光源发出的光经过分色镜分解成红、绿、蓝三基色光,再通过液晶片和投影透镜投射到屏幕上,从而显示出所需画面。
液晶光阀式投影机可以分为单片式和三片式两类,按照光源的光束是否透过液晶光阀,又可以分为透射式和反射式。
通常三片式的亮度比单片式要高,但价格也较贵,同样反射式的亮度也高于透射式。
液晶光阀式投影机的光学系统由 3 只 CRT、3 片液晶光阀、分色镜、偏振光棱镜、投影透镜组、外光源等组成。
与 CRT 式投影机相比,液晶光阀式投影机具有体积小、结构简单、质量轻和调整方便等优点。
第1页共1页。
tcon芯片TCON芯片(Timing Controller)是一种用于驱动液晶显示屏的重要芯片,它主要负责控制画面的刷新率、图像的分辨率和显示面积等。
TCON芯片的主要功能可以概括为以下几个方面:1. 信号转换与处理:TCON芯片可以将来自图像处理器或其他输入设备的信号转换成液晶面板可接受的电信号,实现对图像信号的处理和转换功能。
同时,TCON芯片还可以通过对信号的采样和处理,提高图像的质量和清晰度。
2. 像素点控制:液晶显示屏是由多个像素点组成的,每个像素点可以显示不同的颜色和亮度。
TCON芯片可以控制每个像素点的电信号,通过调节电压和时间等参数,实现对图像颜色和亮度的调整。
3. 画面刷新率控制:液晶显示屏的画面是通过多次刷新来显示的,刷新率的高低会影响到图像的流畅度和稳定性。
TCON芯片可以通过控制每个像素点的刷新速度,实现对画面刷新率的控制。
较高的刷新率可以提高图像的流畅度,较低的刷新率则可以节省能源。
4. 分辨率切换:不同的应用场景和需要可以有不同的显示分辨率。
TCON芯片可以根据实际需要,控制液晶显示屏的分辨率,实现对显示效果的调整。
同时,TCON芯片还可以根据不同分辨率下的信号进行优化,提高显示的质量和清晰度。
TCON芯片在液晶显示屏中起着至关重要的作用。
它能够控制画面的刷新率和显示分辨率,优化图像的质量和清晰度,同时还能够支持不同类型的输入信号,实现多种功能的显示。
随着科技的发展和液晶显示技术的不断进步,TCON芯片也在不断升级和改进,以满足用户对显示效果的更高要求。
总的来说,TCON芯片作为液晶显示屏的关键控制芯片,通过信号转换和处理、控制像素点、刷新率和分辨率等功能,实现对液晶显示效果的精准控制和优化,从而提高用户对显示质量、流畅度和清晰度的需求。
