液晶电视屏维修液晶电视屏维修范围到底是多少呢？液晶电视常见故障又有哪些呢？下面我们和液晶液晶屏维修中心一起来看看关于液晶屏维修方法吧。
一、开机出现无象无音，电源灯闪一下变成常亮，屏幕在开机瞬间闪一下白光，此故障多为背光驱动板损坏，也有可能是屏内的灯管损坏造成的。
二、出现开机一个时后花屏（马赛克），音正常，此现象弟一个是数字板不良（过孔不通或IC接触不好），弟二是机内连线接触不好。
三、开机三无，电源灯不亮，弟一个是电源板坏，弟二个是CPU部分工作不正常。
四、灯闪不能开机CPU总线工作不正常或开机程序IC（BIOS）不良，“BIOS”IC和CPU之间接触不良。
五、电视屏出现黑带，亮线问题，需请专业的技术人员维修。
阿里修专注维修，APP轻松解决您的维修难题。
六、出现满屏杂点、满屏有规律的竖条等故障，是屏组件的缓冲板损坏导致的，可以更换一对缓冲板（就算一边坏，也是买一对人家不会卖单个给你）或者测量出哪一块IC坏，更换就可以了。
七、出现花屏、满屏彩点或因短路造成电源保护、VS或VA 电压瞬间有等故障，是PDP机器里面的Y板损坏了。
八、开机保护、亮度暗等故障，是PDP机器里的X板坏了。
九、屏有光，但无字符、无图象或者图象无规则乱彩、缺色、负像、不能开机等故障，是PDPLCD里的逻辑板出现问题了。
十、暗带，线条等故障问题是最常见的，基本可以归纳屏问题，有些要有维修条件才能修，有些是因为温度高，导致COF和屏连接点的ACF脱离，这种现象可以用平头烙铁下面垫层隔热介质烫的方法修复。
十一、开机有光，一会就无光，有声音，（SHARP）除外等现象，是屏组件逆变电路（高压板）出现问题了，而光管老化和损坏都会导致高压板保护，判断光管还是高压板本身坏的方法是，取消高压板上的均值比较反馈电路。
十二、液晶电视背光灯常见故障1.背光灯在交流开机瞬间液晶屏幕亮一下就熄灭，此时，伴音，遥控，面板按键控制功能均正常此种现象为背光灯电路保护所致，原因多为背光灯升压板供电异常对于CCFL背光源电路，如果某一个背光灯管开路（常见为背光灯升压板上的灯管插座开焊或插座未插紧所导致的电路保护）或某根灯管断裂均可造成上述故障2.背光灯开关机无变化，伴音，遥控，面板按键控制均正常此故障需检测以下几个工作条件：1），背光源升压板电路的供电，常见大屏幕为24伏，极少数用120伏，小屏幕一般为12伏，2），CPU控制电路输出的背光灯升压板振荡器工作的开关控制信号，常见为高电平启动，多为3V—5V灯管点亮控制信号如果上述工作条件均具备，则可以代换背光灯升压板，如果代换背光灯升压板后故障如初，多为液晶屏组件中的背光灯管损坏3.背光灯时亮时不亮常见为背光灯升压板的灯管插座与灯管接触不良，背光灯供电高或低实际维修中，24V供电用数字表测量不应该有1V的误差（电源板上输出的24V电压无论是空载还是带载都应该稳定）十三、液晶彩电背光灯供电板的故障现象与判断方法1、故障现象液晶彩电背光灯供电板常见故障有三大类：一是无电压输出，产生黑屏、伴音正常的故障；二是输出电压低，产生屏幕亮度低的故障；三是输出电压异常，会在开机后背光灯亮一下就灭。

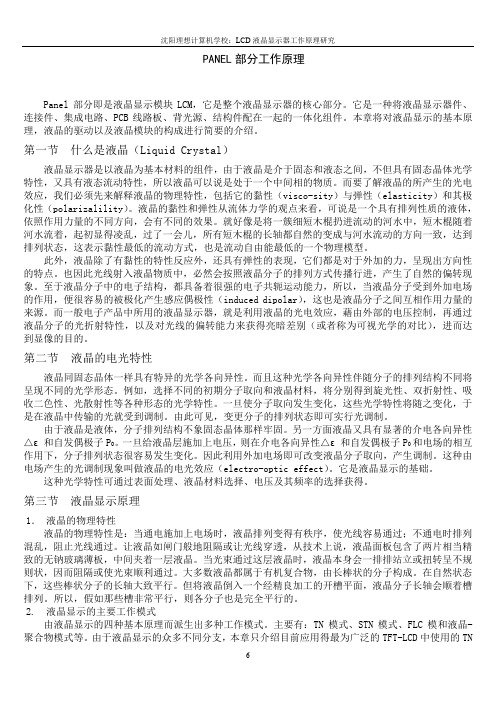

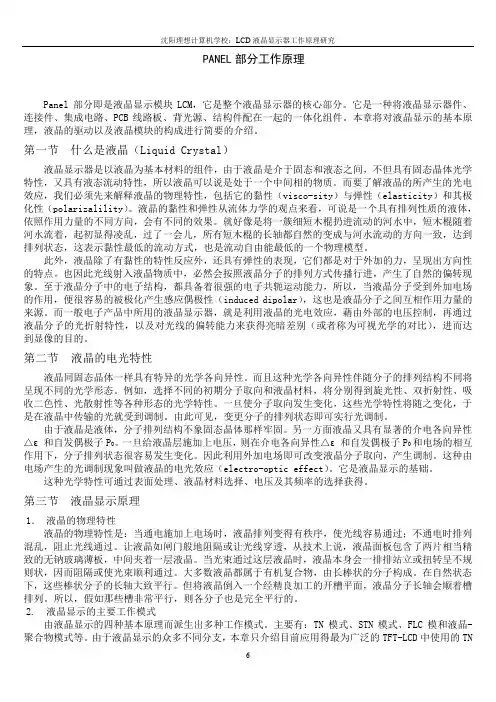

PANEL部分工作原理Panel部分即是液晶显示模块LCM，它是整个液晶显示器的核心部分。
它是一种将液晶显示器件、连接件、集成电路、PCB线路板、背光源、结构件配在一起的一体化组件。
本章将对液晶显示的基本原理，液晶的驱动以及液晶模块的构成进行简要的介绍。
第一节什么是液晶（Liquid Crystal）液晶显示器是以液晶为基本材料的组件，由于液晶是介于固态和液态之间，不但具有固态晶体光学特性，又具有液态流动特性，所以液晶可以说是处于一个中间相的物质。
而要了解液晶的所产生的光电效应，我们必须先来解释液晶的物理特性，包括它的黏性（visco-sity）与弹性（elasticity）和其极化性（polarizalility）。
液晶的黏性和弹性从流体力学的观点来看，可说是一个具有排列性质的液体，依照作用力量的不同方向，会有不同的效果。
就好像是将一簇细短木棍扔进流动的河水中，短木棍随着河水流着，起初显得凌乱，过了一会儿，所有短木棍的长轴都自然的变成与河水流动的方向一致，达到排列状态，这表示黏性最低的流动方式，也是流动自由能最低的一个物理模型。
此外，液晶除了有黏性的特性反应外，还具有弹性的表现，它们都是对于外加的力，呈现出方向性的特点。
也因此光线射入液晶物质中，必然会按照液晶分子的排列方式传播行进，产生了自然的偏转现象。
至于液晶分子中的电子结构，都具备着很强的电子共轭运动能力，所以，当液晶分子受到外加电场的作用，便很容易的被极化产生感应偶极性（induced dipolar），这也是液晶分子之间互相作用力量的来源。
而一般电子产品中所用的液晶显示器，就是利用液晶的光电效应，藉由外部的电压控制，再通过液晶分子的光折射特性，以及对光线的偏转能力来获得亮暗差别（或者称为可视光学的对比），进而达到显像的目的。
第二节液晶的电光特性液晶同固态晶体一样具有特异的光学各向异性。
而且这种光学各向异性伴随分子的排列结构不同将呈现不同的光学形态。
液晶显示器中容易损坏的部件是：高压板、数据线、驱动板、内置电源和屏幕本身，下面就介绍下这些情况进行分析：一、液晶显示器故障较多的还是高压板。
高压板出问题后，出现的故障现象一般分成2种。
1、灯管能亮一下，很快就不亮了；2、灯管根本就不亮。
针对这两种故障，都可以修复高压板或直接更换高压板。
维修时要注意的是部分显示器有灯管线开路、灯管坏了或老化也会出现能亮一下，很快就不工作了。
二、VGA线坏，造成颜色不对或机器不工作，直接更换VGA线。
更换线之前，把原线的引脚测量清楚，以便快速更换线时接错。
三、驱动板坏，一般是不开机，或开机不能正常工作。
驱动板坏，大致分为主芯片坏、M CU坏或数据丢失、供电电路坏等等。
一般驱动板坏了，修复比较麻烦，主要是零件和数据软件不好找，一般供电电路可以修修MCU坏或数据丢失某些机型是可以重写软件数据解决，但还是很多显示器没办法写（软件找不到），怎么办？在这种情况下，一般可用代用板或通用板。
四、内置电源坏，主要是不输出电压或输出电压带不起负载。
电源坏比较好修，一般先查输出部分有没有电压输出。
有的话，交流电路就基本上没问题了，要查的就是直流电路了。
保护电路出问题了、滤波电路开路或电容失效、整流二极管坏等等。
输出部分没有电压输出，先查后级负载有没有短路。
有短路先断开短路电路，看电压是不是正常了。
如果后级电路没短路，那就要查交流部分了，从交流220V到桥堆，经整流滤波后得到300V直流，300V到后级开关管到电源管理IC等电路，逐一排查。
五、屏坏，一般有以下几种情况：1、花屏竖彩条或COG、TAB不良；2、白屏或黑屏；3、亮线、亮带、暗线、黑线、黑斑；4、背光纸、背光板不良偏光膜刮伤。
这种故障的修复概率不是很高，1和3两种情况大部分需要更换LCD了。
液晶显示器维修手册一、简介液晶显示器是现代电子设备中广泛使用的显示技术，但由于复杂的内部结构和电路，常常出现各种故障。
本手册将介绍液晶显示器的常见问题及其维修方法，以帮助读者解决问题并提高维修效率。
二、故障排查与诊断1. 无法开机- 检查电源线是否插紧- 检查插座是否通电- 检查是否有电源故障2. 显示画面异常- 出现花屏现象：重新插拔视频线，检查信号源是否正常- 显示模糊或颜色失真：检查信号线接触是否良好，进行芯片检测和更换- 亮度调节失效：检查背光灯管是否破损，更换不良效果3. 屏幕闪烁- 检查显示器与电脑的连接线是否接触良好- 检查电源是否稳定- 检查显卡驱动是否需要更新4. 触摸功能失效- 清洁触摸屏幕的表面，检查表面是否有划痕或损坏- 检查触摸板与主板的连接线是否断开- 重新校准触摸功能三、拆解与更换零件1. 工具准备- 甲字螺丝刀- 螺丝刀套装- 塑料开胶棒- 吸盘2. 拆解步骤a) 关闭电源，拔下电源线和视频线b) 使用吸盘把显示器前面板抽离c) 依次拆解背板、电路板和遮盖板，注意不要划伤电路板和相关零件3. 更换零件a) 根据故障现象找出需要更换的零件b) 谨慎拆卸故障部件，注意不要损坏其他零件c) 插入新零件，确保与相关线路连接稳固d) 重新组装显示器，注意线路的正常布放和连接四、维护与保养1. 清洁- 使用专用洁净布轻轻擦拭显示屏表面- 避免使用有腐蚀性的溶剂和清洁剂- 定期清理内部灰尘2. 使用- 避免长时间高亮度显示，以免影响屏幕寿命- 避免频繁开关屏幕，以减少电视背光管和电路板的损耗- 避免触摸屏幕用力过度，以免划伤或损坏五、安全注意事项1. 在拆解显示器时，务必注意安全，避免触电或其他意外伤害2. 当更换零件时，确保显示器断电，避免触及有电的部件3. 拆解零件时要轻拿轻放，避免损坏显示器的内部结构和电路4. 若遇到不确定的情况或操作困难，应该寻求专业人员的帮助，避免损坏设备六、结语本手册对液晶显示器的维修过程进行了简要介绍，包括故障排查与诊断、拆解与更换零件、维护与保养等方面。
液晶显示器故障维修大全液晶显示器故障维修大全一、液晶显示器的概念：液晶是一种介于固态和液态之间的具有规则性分子排列及晶体的光学各向异性的有机化合物。
液晶在受热到一定温度的时候会呈现透明状的液体状态，而冷却则会出现结晶颗粒的混浊固体状态，因为其物理上具有液体与晶体的特性，故称之为“液晶”。
液晶显示器实际上就是以液晶为显示模块制作的显示器。
液晶显示器中的液晶体在工作时并不发光，而是控制外部光的通过量。
当外部光线通过液晶分子时，液晶分子的排列扭曲状态不同，光线的通过量就不同，从而实现了亮暗变化，利用这种原理可重现图像。
液晶分子扭曲的大小由加在液晶分子两边的电压差决定，因而可以实现电到光的转换。
即用电压的高低控制光的通过量，从而把电信号转换成光信号，将图像显示出来。
二、液晶显示器的结构：1. 从外观看，液晶显示器主要包括显示器外壳、显示器电源开关、功能按钮、支架及液晶显示屏（PANEL）等。
2. 从内部结构看，液晶显示器主要由驱动板（主控板）、电源板、高压板（有的和电源板设计在一起）、功能面板、VGA接口、DVI接口、液晶面板（包括液晶分子、液晶驱动芯片、彩色滤光片、偏光板、导光板等）、背光灯管组成。
液晶显示器内部结构实物图三、液晶显示器内部1. 驱动板：驱动板也叫主控板，主要用以接收、处理从外部送进来的模拟（VGA）或者数字（DVI）图像信号，并通过屏线送出驱动信号，控制液晶面板工作。
驱动板上主要包括微处理器、图像处理器、时序控制线片、晶振、各种接口及直流电压转换电路等，它是液晶显示器的检测控制中心和大脑。
2. 电源板：电源板的作用是将90~240V的交流电压转变为12V、5V、3.3V 等直流电压，供给驱动板、液晶面板等工作。
3. 高压板（又称升压板、高压条、INVERTER）：高压板主要是将主板或电源板输出的12V的直流电压转变为背光灯管启动和工作需要的1500-1800V的高频高压交流电。
有的液晶显示器的电源板和高压板会做在一起，即所谓的电源背光二合一板。
液晶显示器维修资料一、电源山于解码板需要的供电电压都比较低，所以对电源的滤波效果要求比较高。
时间用长的一些机子刚开机一亮即灭，或者是平时开机工作时画面轻微的忽明忽暗，有时能开机有时不能开机，就极有可能是电源供电不足造成，这些故障在单独电源盒供电只需代换试一试就很容易解决，如果是内置供电那就需拆机检查，主查滤波电路，只要是靠近发热元件的都应该是首换对象。
也可用外接电源并上去试，因为12V和5V很容易做到。
二、高压板（灯管和高压板一起来讲）首先高压板供电良好也是至关重要，高压板坏的典型故障就是开机指示灯亮，能够控制，主机不亮或者一亮即灭。
若是灯管坏（应该说多灯的显示屏不可能一起坏，一般只是坏一根），故障也是一亮即灭。
这样就给维修人员造成一些障碍，不知道到底是灯管坏还是高压板坏，所以我建议维修人员自备一个单灯的高压驱动板，在维修时可以单独用电源驱动板，把每一根灯管都试一遍，一灯两线，两灯四线，四灯八线。
都很好接，只需接其中两根一样的线就可。
四灯六线的取两根同颜色的粗线接上可以试。
基本上不管灯管大小全部都可以试出灯管的好坏，我从12寸到3X寸都试过。
判断完灯管后就可以检查高圧板了，如果是单块高压板，我建议直接换整块，价格便宜且省事。
如果是和电源一体，首查高压板供电保险，再查振荡三极管、二极管，其实上面零件很少，可以用表逐个全测一遍也花不了儿分钟，有的用振荡IC都不是怎么好买，激励IC—般很少坏，我修了很多只是碰到一、二例。
当然在对整合式高压板无计可施的时候可以用单独的高压板代替，只要空间允许。
三、解码板解码板坏的儿率也是比较大，一般冬天坏的多。
都是由于使用者身上的静电在触摸接键的时候导致解码板损坏，好的液晶在按键上就有放电脚，并加了儿层屏蔽，维修人员在更换按键时千万不要随意把五脚的按键用四脚来代替，这样就留下了隐患。
解码芯片的损坏率和MCU的损坏率基本相等，GM系列解码芯片基本上都是键控对地漏电，如果遇到这种系列的芯片，键控脚3. 3V电压被拉坊，更换按键无效，直接换芯片0K（这种芯片也比较好买，只是价格昂贵与整体代换解码板价格相当）。

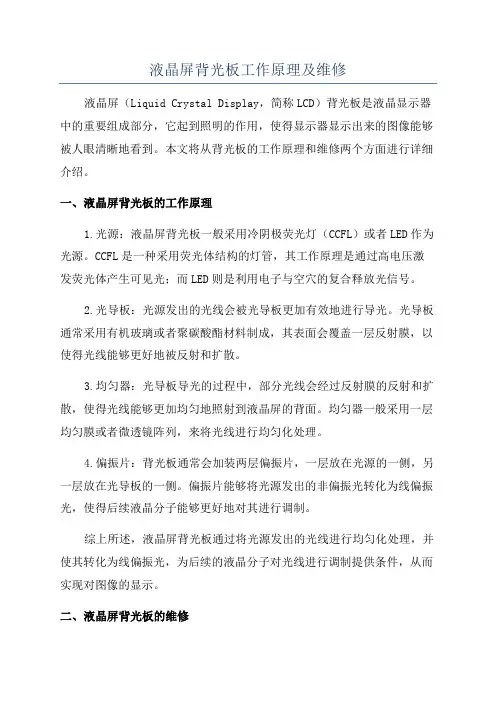

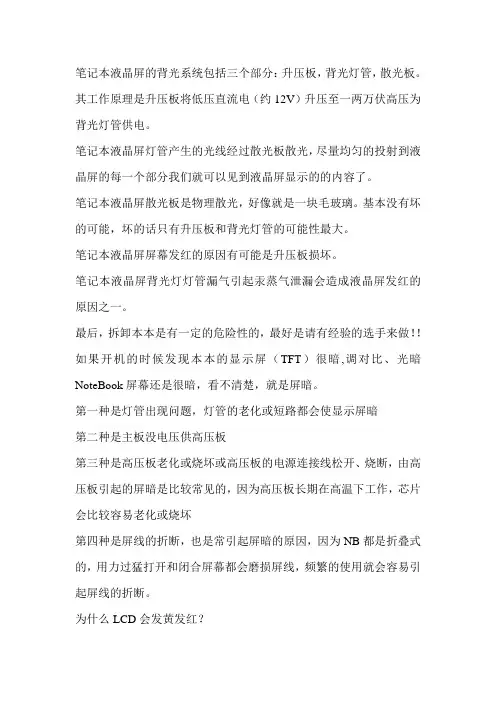

液晶屏背光板工作原理及维修液晶屏（Liquid Crystal Display，简称LCD）背光板是液晶显示器中的重要组成部分，它起到照明的作用，使得显示器显示出来的图像能够被人眼清晰地看到。
本文将从背光板的工作原理和维修两个方面进行详细介绍。
一、液晶屏背光板的工作原理1.光源：液晶屏背光板一般采用冷阴极荧光灯（CCFL）或者LED作为光源。
CCFL是一种采用荧光体结构的灯管，其工作原理是通过高电压激发荧光体产生可见光；而LED则是利用电子与空穴的复合释放光信号。
2.光导板：光源发出的光线会被光导板更加有效地进行导光。
光导板通常采用有机玻璃或者聚碳酸酯材料制成，其表面会覆盖一层反射膜，以使得光线能够更好地被反射和扩散。
3.均匀器：光导板导光的过程中，部分光线会经过反射膜的反射和扩散，使得光线能够更加均匀地照射到液晶屏的背面。
均匀器一般采用一层均匀膜或者微透镜阵列，来将光线进行均匀化处理。
4.偏振片：背光板通常会加装两层偏振片，一层放在光源的一侧，另一层放在光导板的一侧。
偏振片能够将光源发出的非偏振光转化为线偏振光，使得后续液晶分子能够更好地对其进行调制。
综上所述，液晶屏背光板通过将光源发出的光线进行均匀化处理，并使其转化为线偏振光，为后续的液晶分子对光线进行调制提供条件，从而实现对图像的显示。
二、液晶屏背光板的维修当液晶屏背光板出现故障时，可能会导致屏幕发暗或者亮度不均匀等问题。
以下是一些背光板故障的常见原因和维修方法：1.光源故障：如果液晶屏背光板采用CCFL作为光源，那么可能出现灯管老化或者熄灭的情况；如果采用LED作为光源，可能会出现LED故障或者功率供应问题。
维修方法是更换故障的灯管或者LED，或者修复供电电路。
2.反射膜损坏：反射膜损坏会导致光线无法被良好地反射和扩散，从而影响背光的均匀性。
维修方法是更换反射膜或者导光板。
3.均匀膜或微透镜阵列损坏：均匀膜或者微透镜阵列的损坏会导致光线无法良好地进行均匀化处理，从而影响背光的均匀性。
