液晶屏原理及维修方法液晶屏是一种常见的显示设备,广泛应用于电视、电脑显示屏等领域。
它的工作原理是利用液晶分子在电场作用下的定向排列来实现图像的显示。
本文将介绍液晶屏的工作原理,并提供一些常见的维修方法。
一、液晶屏的工作原理液晶屏的工作原理基于液晶分子的电场效应。
液晶是一种介于固体与液体之间的物质,它具有分子有序排列和流动性的特性。
液晶分子在未受电场作用时呈现无序排列,无法透过光线。
而当电场作用于液晶分子时,液晶分子会发生定向排列,使得光线能够透过。
液晶屏通常由两片玻璃基板组成,中间夹层有液晶分子。
基板上有一些透明电极,用于产生电场。
当电场作用于液晶分子时,液晶分子会发生定向排列,光线便能够透过。
而当电场消失时,液晶分子又会恢复无序排列,光线无法透过。
液晶屏的工作原理主要有两种类型:纵向电场效应和横向电场效应。
纵向电场效应是指电场沿着液晶分子的长轴方向作用,通过调节电场的强弱来控制液晶分子的定向排列。
而横向电场效应是指电场垂直于液晶分子的长轴方向作用,通过调节电场的方向来控制液晶分子的定向排列。
二、液晶屏的维修方法1. 屏幕无显示:如果液晶屏完全没有显示,首先检查电源是否正常连接,确认电源是否通电。
如果电源正常,可以检查信号线是否连接松动,尝试重新连接。
如果仍然没有显示,可能是液晶屏本身故障,需要联系售后进行维修或更换。
2. 屏幕有亮光但无图像:如果液晶屏有背光亮起但没有图像显示,可能是信号源的问题。
可以尝试更换信号线或调整信号源的输出设置。
如果问题仍然存在,可能是液晶屏本身故障,需要联系售后进行维修或更换。
3. 屏幕出现亮点或暗点:亮点或暗点是指液晶屏上出现明显的亮或暗的像素点。
这可能是由于像素点损坏或液晶分子定向排列异常引起的。
可以尝试使用柔软的布料轻轻按压亮点或暗点,有时可以修复。
如果问题仍然存在,需要联系售后进行维修或更换。
4. 屏幕出现颜色偏差:如果液晶屏显示的颜色偏离正常,可能是调整设置出现问题。
tft液晶屏工作原理
TFT液晶屏是一种由薄膜晶体管(Thin Film Transistor)驱动
的液晶显示技术。
它是一种主动矩阵式显示技术,其工作原理涉及液晶分子、透明电极、薄膜晶体管、光源等组件的相互作用。
工作原理如下:
1. 薄膜晶体管(TFT):TFT是TFT液晶屏的核心组件之一,它用于驱动每个像素点的液晶单元。
TFT将输入信号转换成控制信号,通过控制液晶单元的开关状态来控制每个像素点的亮度和颜色。
2. 透明电极:液晶分子位于两片透明电极之间。
透明电极负责施加电场,改变液晶分子的排列方式,从而改变光线的透过性。
3. 液晶分子:液晶分子是一种介于液相和晶体之间的有机化合物。
它们为长而细长的分子,可以呈现不同的排列方式。
在没有电场作用时,液晶分子的排列方式由于其特殊的物理性质呈现相对无规则的状态。
当电场作用于液晶分子时,它们会按照电场的方向重新排列,从而改变光线的通过程度。
4. 偏振器:TFT液晶屏中通常配有两片偏振器,其中一片是纵向偏振器,另一片是横向偏振器。
它们有助于过滤和调节光线的方向,并确保光线只以特定的方向通过液晶分子,从而形成图像。
5. 光源:TFT液晶屏背后通常有一个光源,如冷光源或LED 背光源,用于提供背光。
背光通过液晶分子的调节,在前面形成可见图像。
当TFT液晶屏工作时,TFT通过电子信号控制液晶的像素点的亮度和颜色,液晶分子根据所施加的电场排列,通过偏振器调节光线的方向,从而形成清晰的图像。

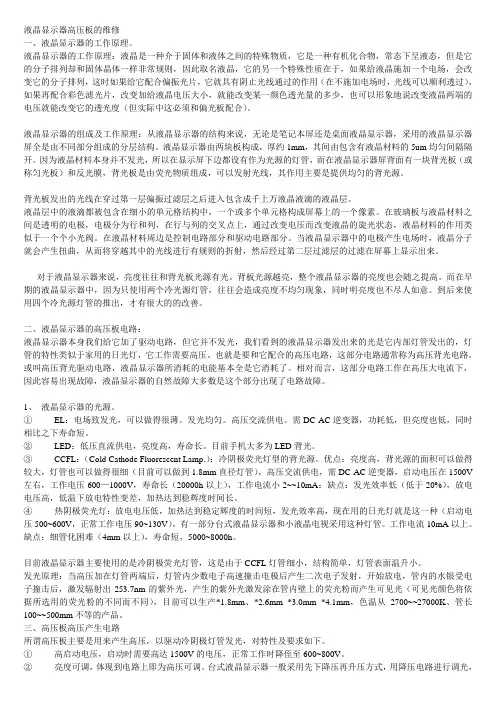

液晶显示器高压板的维修一、液晶显示器的工作原理。
液晶显示器的工作原理:液晶是一种介于固体和液体之间的特殊物质,它是一种有机化合物,常态下呈液态,但是它的分子排列却和固体晶体一样非常规则,因此取名液晶,它的另一个特殊性质在于,如果给液晶施加一个电场,会改变它的分子排列,这时如果给它配合偏振光片,它就具有阴止光线通过的作用(在不施加电场时,光线可以顺利透过),如果再配合彩色滤光片,改变加给液晶电压大小,就能改变某一颜色透光量的多少,也可以形象地说改变液晶两端的电压就能改变它的透光度(但实际中这必须和偏光板配合)。
液晶显示器的组成及工作原理:从液晶显示器的结构来说,无论是笔记本屏还是桌面液晶显示器,采用的液晶显示器屏全是由不同部分组成的分层结构。
液晶显示器由两块板构成,厚约1mm,其间由包含有液晶材料的5um均匀间隔隔开。
因为液晶材料本身并不发光,所以在显示屏下边都设有作为光源的灯管,而在液晶显示器屏背面有一块背光板(或称匀光板)和反光膜,背光板是由荧光物质组成,可以发射光线,其作用主要是提供均匀的背光源。
背光板发出的光线在穿过第一层偏振过滤层之后进入包含成千上万液晶液滴的液晶层。
液晶层中的液滴都被包含在细小的单元格结构中,一个或多个单元格构成屏幕上的一个像素。
在玻璃板与液晶材料之间是透明的电极,电极分为行和列,在行与列的交叉点上,通过改变电压而改变液晶的旋光状态,液晶材料的作用类似于一个个小光阀。
在液晶材料周边是控制电路部分和驱动电路部分。
当液晶显示器中的电极产生电场时,液晶分子就会产生扭曲,从而将穿越其中的光线进行有规则的折射,然后经过第二层过滤层的过滤在屏幕上显示出来。
对于液晶显示器来说,亮度往往和背光板光源有光。
背板光源越亮,整个液晶显示器的亮度也会随之提高。
而在早期的液晶显示器中,因为只使用两个冷光源灯管,往往会造成亮度不均匀现象,同时明亮度也不尽人如意。
到后来使用四个冷光源灯管的推出,才有很大的的改善。

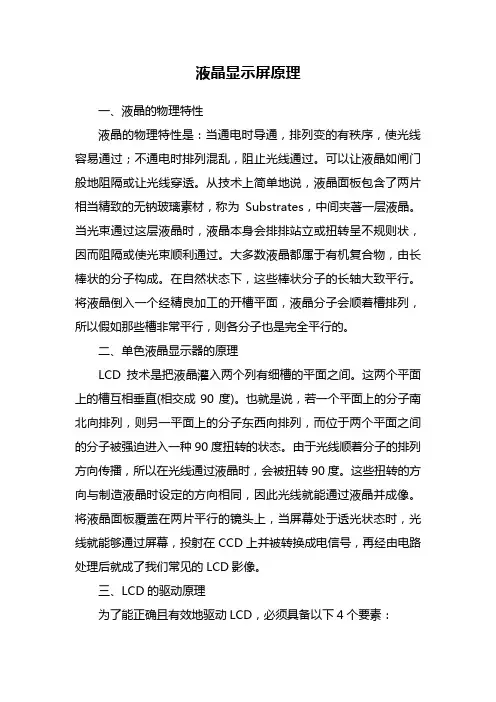

液晶显示屏原理一、液晶的物理特性液晶的物理特性是:当通电时导通,排列变的有秩序,使光线容易通过;不通电时排列混乱,阻止光线通过。
可以让液晶如闸门般地阻隔或让光线穿透。
从技术上简单地说,液晶面板包含了两片相当精致的无钠玻璃素材,称为Substrates,中间夹著一层液晶。
当光束通过这层液晶时,液晶本身会排排站立或扭转呈不规则状,因而阻隔或使光束顺利通过。
大多数液晶都属于有机复合物,由长棒状的分子构成。
在自然状态下,这些棒状分子的长轴大致平行。
将液晶倒入一个经精良加工的开槽平面,液晶分子会顺着槽排列,所以假如那些槽非常平行,则各分子也是完全平行的。
二、单色液晶显示器的原理LCD技术是把液晶灌入两个列有细槽的平面之间。
这两个平面上的槽互相垂直(相交成90度)。
也就是说,若一个平面上的分子南北向排列,则另一平面上的分子东西向排列,而位于两个平面之间的分子被强迫进入一种90度扭转的状态。
由于光线顺着分子的排列方向传播,所以在光线通过液晶时,会被扭转90度。
这些扭转的方向与制造液晶时设定的方向相同,因此光线就能通过液晶并成像。
将液晶面板覆盖在两片平行的镜头上,当屏幕处于透光状态时,光线就能够通过屏幕,投射在CCD上并被转换成电信号,再经由电路处理后就成了我们常见的LCD影像。
三、LCD的驱动原理为了能正确且有效地驱动LCD,必须具备以下4个要素:1.提供电源:为了驱动LCD,我们首先需要提供电能。
大多数LCD模块都内装了一些小型电池或者可充电的电容器(也称为电容器或电荷泵)。
2.控制单元:LCD控制器对电源进行管理,并负责将输入信号通过LCD显示装置。
控制器将数字数据转换为可被LCD像素识别的信号,以控制每个像素的亮度、颜色和图形形状。
3.显示装置:LCD显示装置包括带有液晶材料的面板以及控制每个像素的电子和晶体管等硬件。
LCD显示装置通常是模块形式,可以嵌入到各种设备中,如计算器、手表和游戏机等。
4.输入信号:为了让LCD显示装置能够工作,需要向其提供输入信号。
液晶显示屏工作原理液晶显示屏(Liquid Crystal Display,简称LCD)是一种常见的显示技术,广泛应用于各种电子设备中,如手机、电视、电脑等。
本文将介绍液晶显示屏的工作原理。
一、液晶显示屏的基本结构液晶显示屏由多个图层组成,主要包括背光源、偏光层、玻璃基板和液晶分子层等。
下面将逐层介绍其结构和功能。
1. 背光源背光源是液晶显示屏的光源,通常使用的是冷阴极灯管(CCFL)或者LED灯。
它的作用是提供背光,使得整个屏幕能够显示出亮度和色彩。
2. 偏光层液晶显示屏中的偏光层一般包括偏振片和衰减片。
偏振片有两个,一个位于顶部,一个位于底部。
它们的方向互相垂直,使得只有特定方向上的光线可以通过。
衰减片用于调节背光强度。
3. 玻璃基板液晶显示屏的玻璃基板是一个特殊的材料层,其表面涂有透明导电物质。
它在显示屏中起到支持液晶分子层的作用,并提供给液晶层电场。
4. 液晶分子层液晶分子层是液晶显示屏的核心部分,由两块玻璃基板之间夹着的液晶材料组成。
液晶分子的排列方式可以通过电场来调节,从而改变光的偏振方向,实现显示效果。
二、液晶分子的排列方式液晶分子可以分为向列型和扭曲型,它们的排列方式决定了液晶显示屏的工作原理。
1. 向列型液晶分子排列在没有电场作用的情况下,向列型液晶分子呈现平行排列,使得光线无法通过。
当电场加在液晶分子上时,液晶分子会发生扭曲,从而改变光线的偏振方向,使得光线可以通过偏振片。
2. 扭曲型液晶分子排列在没有电场作用的情况下,扭曲型液晶分子呈现螺旋状排列,使得光线可以通过。
当电场加在液晶分子上时,液晶分子会变成垂直排列,从而改变光线的偏振方向,使得光线无法通过偏振片。
三、液晶显示屏的工作过程液晶显示屏的工作过程可以分为两个阶段:调光阶段和调色阶段。
1. 调光阶段在调光阶段,电压被应用在液晶分子层上,通过改变电场强度来调节液晶分子的排列方式。
液晶分子的排列方式决定了光的偏振方向,从而控制光的透过程度。
液晶电视机的工作原理和维修方法(一)2010-02-21 17:29:31| 分类:默认分类| 标签:|字号大中小订阅现在几乎所有的商场都见不到老式的显像管彩电了,液晶彩电虽然缺点明显,但因体积小重量轻,对比度和清晰度高成为了市场的主流,对于我们的老家电维修工来说,不学液晶彩电的维修技术是不行了,这是我积极推出液晶彩电维修知识的主要原因。
希望能对大家有所帮助,并减少不必要的弯路。
液晶显示(LiquidCrystalDisplay)简称LCD。
LCD是个大家族,TFT(薄膜晶体管)LCD类型仅仅是其中的一种,它是在两片玻璃板之间封入液晶,在下玻璃板上配制上扫描线与寻址线(即行、列线)将其组成一个矩阵,在其交点上再制作TFT有源器件和像素电极。
如果是彩色显示,还要在微细加工方式制作上与下面矩阵像素对应的R(红)、G(绿)、 B(蓝)三种颜色的滤色膜,最后将其上与下玻璃基板对齐、封盒、灌注、堵孔等一系列工艺制成液晶片。
因为液晶本身不发光,必须要靠调制外界光才能达到显示目的,所以在LCD显示屏模块中就有了发光的装置--冷阴极荧光灯CCF,这是一种依靠冷阴极气体放电,激发荧光粉而发光的光源。
掺有少量水银的稀薄气体在高电压下会产生电离,被电离的气体的二次电子发射轰击水银蒸汽,使水银蒸气激发,发射出紫外线,紫外线激发涂布于管壁的荧光粉层,使其发光。
发光的CCF灯管通过特殊的导光板和匀光板,使其与液晶片大小一致,紧贴于液晶显示面板,用作背景光,从而达到显示图像的目的。
通过调节背光灯亮度或者调节液晶片中的薄膜晶体管的导光度从而达到调节图像亮度、对比度的目的。
液晶电视主要由显示屏、信号处理电路、背光灯电路构成。
其显示屏是一个模块,信号处理主要由高频电路图象处理A/D电路、伴音电路、控制电路等构成。
背光灯电路是一个逆变电路,用于点亮显示屏内灯管的作用。
维修实例:1、白光栅,有伴音(15AAB/8TT1机芯)维修:通电开机,发现屏幕为白屏,但有伴音,分析此故障为液晶屏没有工作所致造成,查显示屏的+5V供电及行、场信号,发现没有+5V供电,查线路为主板L21,+5V供电电感开路更换后OK!2、无光栅,有伴音(20AAA/8TT1机芯)维修:开机后发现在强光下隐约可见图像,分析认为本机为背光灯未工作所致,拆机后通电后发现背光板无高压产生,查背光板供电及背光控制电平,用万用表测主板J6处电压。
液晶屏原理及维修方法一、液晶屏原理液晶屏是一种利用液晶分子的光学性质实现图像显示的设备。
它由玻璃基板、液晶层、色彩滤光器、驱动电路和背光源等组成。
液晶分子是一种特殊的有机化合物,具有在电场作用下改变光的传播方向的性质。
液晶层由两个玻璃基板夹持,中间充满了液晶分子。
当液晶屏上的电场发生变化时,液晶分子会重新排列,改变光的传播路径,从而使得图像显示出来。
二、液晶屏维修方法1. 液晶屏无显示若液晶屏无显示,首先检查电源是否正常供电。
若电源正常,可检查数据线是否连接松动或损坏,尝试更换数据线。
若问题仍未解决,可能是液晶屏背光故障,需要检查背光灯是否损坏或需要更换。
2. 液晶屏有色块或条纹若液晶屏上出现色块或条纹,可能是液晶层内部出现问题。
可以尝试轻轻按压液晶屏,看是否能够消除色块或条纹。
如果问题依然存在,可能是液晶屏内部的电路故障,需要寻求专业的维修人员进行修复。
3. 液晶屏显示异常若液晶屏显示的图像不清晰或颜色异常,可能是液晶层内部的液晶分子排列不正常。
可以尝试调整液晶屏的对比度和亮度设置,看是否能够改善显示效果。
如果问题仍然存在,可能需要进行液晶屏校准或更换液晶屏。
4. 液晶屏触摸不灵敏若液晶屏触摸不灵敏或无法正常操作,首先检查是否有异物附着在屏幕表面。
可以使用软布轻轻擦拭屏幕,尝试清除异物。
如果问题仍然存在,可能是触摸屏的传感器故障,需要更换触摸屏。
5. 液晶屏出现残影若液晶屏上出现残影,可能是液晶分子排列不正常导致。
可以尝试调整液晶屏的刷新率和响应速度,看是否能够消除残影问题。
如果问题依然存在,可能需要更换液晶屏。
6. 液晶屏出现亮点或暗点若液晶屏上出现亮点或暗点,可能是液晶屏内部的像素点故障。
可以尝试使用像素修复软件来修复亮点或暗点。
如果问题无法修复,可能需要更换液晶屏。
液晶屏是一种复杂的设备,维修时需要专业的知识和技术。
在进行维修时,需要注意避免对液晶屏造成二次损坏,因此建议寻求专业的维修人员进行维修。
液晶屏电路工作原理
液晶屏电路是指用于驱动液晶显示器的电路,其工作原理主要分为两部分:显示驱动电路和背光驱动电路。
1. 显示驱动电路:液晶屏显示驱动电路主要负责控制液晶显示器中液晶分子的定向,从而实现图像的显示。
其工作原理如下: a. 对于每个像素点,显示驱动电路会给出相应的控制信号,
这些像素控制信号被送入液晶屏,引起液晶中对应的液晶分子定向。
b. 通过改变这些分子的定向,液晶可以通过光的偏振来调节
光的透过度,进而实现对图像的显示。
通过控制不同的像素点的液晶分子定向,可以显示出完整的图像。
2. 背光驱动电路:背光驱动电路用于提供足够的亮度和均匀的背光光源。
其工作原理如下:
a. 背光驱动电路通过直流电源提供给液晶显示器的背光光源,通常是利用冷阴极荧光灯(CCFL)或发光二极管(LED)来
提供背光。
b. 背光驱动电路中的逆变器部分将直流电源转换成所需的交
流高电压,用于激活冷阴极荧光灯。
对于LED背光,背光驱
动电路则根据LED的特性提供适当的直流电压和电流。
c. 通过调整背光驱动电路的输出电压和电流,可以控制背光
亮度的大小。
综上所述,液晶屏电路通过显示驱动电路控制液晶分子的定向,从而实现图像的显示,同时通过背光驱动电路提供合适的背光亮度,使图像在液晶屏上清晰可见。
液晶显示屏工作原理液晶显示屏是一种广泛应用于电子设备的显示技术,如今已成为电视、电脑、智能手机等各类电子产品的主要显示方式。
本文将详细介绍液晶显示屏的工作原理。
一、液晶的基本结构液晶显示屏主要由液晶层、栅极电极、源极电极和背光模块等组件构成。
其中,液晶层是核心部分,由液晶分子组成。
液晶分子具有特殊的长形结构,它们可以在电场的作用下改变排列方式,从而控制光的透过。
二、液晶显示的原理液晶显示屏利用液晶分子特殊的排列状态来控制光的透过程度,从而实现图像的显示。
液晶分子可以通过加电、施加电场来改变排列状态,进而调节透光性,实现像素的开关。
在液晶层的两侧分别有栅极电极和源极电极。
当没有电流通过时,液晶分子呈现松散排列,透光性较好,光线能够通过液晶层并正常显示。
这时,液晶显示屏呈现出一个较为明亮的状态。
当液晶显示屏接收到电流信号时,电场作用下的液晶分子会发生排列变化,形成一个马赛克图案。
此时,电场的变化导致液晶分子的排列状态发生变化,使得光的透过程度发生改变。
通过调节电流信号的强弱和频率,液晶显示屏可以实现像素点的亮度和颜色的调节,从而显示出各种图像。
三、液晶显示屏的工作模式液晶显示屏的工作模式主要有两种:主动式矩阵和被动式矩阵。
1. 主动式矩阵主动式矩阵是指每个像素都有一个对应的驱动电路,可以独立控制。
在这种模式下,液晶显示屏的刷新率较高,显示效果更加精确、清晰。
主动式矩阵在高分辨率的显示设备中应用广泛,如大尺寸电视和高像素的手机屏幕。
2. 被动式矩阵被动式矩阵是指多个像素共享一个驱动电路,只有部分像素同时刷新,其他像素则根据视觉暂留效应显示。
被动式矩阵在低分辨率的显示设备中使用,如低端电视、计算器等。
四、液晶显示屏的优缺点液晶显示屏具有以下优点:1. 显示效果好:液晶显示屏色彩还原度高,显示效果逼真,可以呈现丰富多彩的图像;2. 节能环保:相比其他显示技术,液晶显示屏功耗较低,能够节约能源,减少对环境的负面影响;3. 视角广:液晶显示屏的视角广,可以实现全方位的观看体验;4. 尺寸可调:液晶显示屏适应性强,可以制造不同尺寸、不同比例的显示屏。
液晶屏背光板工作原理及维修液晶屏(Liquid Crystal Display,简称LCD)背光板是液晶显示器中的重要组成部分,它起到照明的作用,使得显示器显示出来的图像能够被人眼清晰地看到。
本文将从背光板的工作原理和维修两个方面进行详细介绍。
一、液晶屏背光板的工作原理1.光源:液晶屏背光板一般采用冷阴极荧光灯(CCFL)或者LED作为光源。
CCFL是一种采用荧光体结构的灯管,其工作原理是通过高电压激发荧光体产生可见光;而LED则是利用电子与空穴的复合释放光信号。
2.光导板:光源发出的光线会被光导板更加有效地进行导光。
光导板通常采用有机玻璃或者聚碳酸酯材料制成,其表面会覆盖一层反射膜,以使得光线能够更好地被反射和扩散。
3.均匀器:光导板导光的过程中,部分光线会经过反射膜的反射和扩散,使得光线能够更加均匀地照射到液晶屏的背面。
均匀器一般采用一层均匀膜或者微透镜阵列,来将光线进行均匀化处理。
4.偏振片:背光板通常会加装两层偏振片,一层放在光源的一侧,另一层放在光导板的一侧。
偏振片能够将光源发出的非偏振光转化为线偏振光,使得后续液晶分子能够更好地对其进行调制。
综上所述,液晶屏背光板通过将光源发出的光线进行均匀化处理,并使其转化为线偏振光,为后续的液晶分子对光线进行调制提供条件,从而实现对图像的显示。
二、液晶屏背光板的维修当液晶屏背光板出现故障时,可能会导致屏幕发暗或者亮度不均匀等问题。
以下是一些背光板故障的常见原因和维修方法:1.光源故障:如果液晶屏背光板采用CCFL作为光源,那么可能出现灯管老化或者熄灭的情况;如果采用LED作为光源,可能会出现LED故障或者功率供应问题。
维修方法是更换故障的灯管或者LED,或者修复供电电路。
2.反射膜损坏:反射膜损坏会导致光线无法被良好地反射和扩散,从而影响背光的均匀性。
维修方法是更换反射膜或者导光板。
3.均匀膜或微透镜阵列损坏:均匀膜或者微透镜阵列的损坏会导致光线无法良好地进行均匀化处理,从而影响背光的均匀性。
tft 液晶屏原理
TFT液晶屏原理是指通过透射与反射光的方式,通过象素点的排列组合,来显示图像和文字等信息的一种技术。
下面将详细介绍TFT液晶屏的工作原理。
TFT液晶屏是由多个TFT(薄膜晶体管)和液晶单元组成的。
TFT是一种特殊的半导体器件,它负责控制每个像素点的亮度和色彩。
液晶单元则是一层液晶分子,负责与TFT配合,使得像素能够显示出正确的颜色。
TFT液晶屏的原理是利用透射光和反射光的构成,通过不同颜色的液晶分子来产生色彩。
当液晶分子受到电场的作用时,它们的排列方式会发生改变。
不同排列方式的液晶分子对光的透过程度也不同,从而形成了不同的亮度和色彩。
在TFT液晶屏中,每个像素点都有一个TFT作为控制器。
当我们需要显示某种颜色时,TFT会给对应像素点的液晶分子施加电场,使其排列成相应的方式。
这样,当有光通过时,经过液晶分子的调整后,能够产生我们想要的颜色。
同时,当没有光通过时,液晶分子的排列也能使得像素点呈现黑色。
需要注意的是,TFT液晶屏是无源显示技术,它需要外部的光源照射才能显示图像。
因此,在TFT液晶屏中,背光源非常重要。
背光源常用的有冷阴极荧光灯和LED等,它们的光线经过滤光片后照射到液晶屏上,使得像素点能够显示出明亮的图像。
综上所述,TFT液晶屏通过控制液晶分子的电场来实现像素点的排列和颜色的显示。
这种技术具有显示效果好、反应速度快等优点,因此在很多电子产品中被广泛应用。
液晶屏原理及维修一.液晶分子:在通电状态下阻止光线通过,在不能电状态下光线可以顺利通过白屏:灯管已经工作而所有液晶分子都不工作;166)模块IC1)TAB:IC在PCB板上,易修;2)C0G,IC在玻璃上难难;如:日立,AU屏;3)混合型:横TAB竖COG;图:一个横的长方框,里面写有LCD上面有4个小方块,右边也有4个小方块,这8 个小方块都为模块IC;167)液晶屏的物理结构图:共有 5 个长方条1 为一个小的竖长方条,里面有阴影,表示外膜; 2为一个大的竖长方条,里面没阴影,表示玻璃; 3为一个小的竖长方条里面有阴影,表示内膜; 4为一个中的竖长方条,里面无阴影,表示匀光板; 5为一个中的竖长方条,里面无阴影,表示背光系统; 下面用一个圆圈表示灯管;168)液晶屏的连线图: 下面一个平形四边形表示主板,主板的中间有一根屏线,然后分出两根,一个接高压条另一根接LCD高压条再接灯管后与LCD屏相接;169)液晶屏的信号过程图:框显卡或北桥框VGA框LVDS芯片(下面是一个14.318MHZ的晶振)(一般集成在显卡或北桥框屏线框液晶屏接口框液晶屏上LVDS芯片框行驱动框列驱动框LCD 显卡或北桥一个箭头VGA显卡或北桥一个箭头LVDS芯片一个箭头(LVDS差分接口)一个箭头屏线一个箭头液晶屏接口一个箭头液晶屏上LVDS芯片一根信号线兵分两路一路信号线行驱动信号线二咱信号线列驱动信号线行驱动的信号线与列驱动的信号线汇合在一起, 引出一个箭头LCD170)高压条的工作原理框振荡电路VCC 导线一个电感L 导线一个电阻导线振荡电路亮度调节一个箭头振荡电路开关信号一个箭头振荡电路GND 导线振荡电路振荡电路的右边接一个变压器后两个导线再接外接灯管工作条件:1)主供电VCC一般由公共点经MOS管提供,少数由系统供电5V经MOS管提供; 2)亮度调节:一般由I/O,显卡控制,(信号电压为3.3V或5V)3)开关信号:一般由I/O控制(信号电压为3.3V或5V)4)地线171)改通用高压条:大部分为19V通用高压(12V-19V)少部分为5V通用高压条172)屏线的接口定义:(液晶屏的供电为3.3V)1.14 针接口:图: 条横线,上面有14 个小竖杠1,21,1 供电3 GND 地4,5488,487,+红-6,7488,488+绿-8,9488,488+蓝-10,11488,488+时钟-12,13NC14GND2.20 针屏线接口定义图:一条横线,上面有20条小竖杠;1,2214,214供电3,4GND,GND地5,6474,474+红-7GND地8,9474,474+绿-10GND地11,12474,474+蓝-13GND 地14,15474,474+时钟16GND 地17,18 1,1 NC19 GND 地20 GND 地3.30 针普通屏的屏线接口定义: 图:一条横线,上面有30条小竖框1地2,3 VCC4,5,6,7 NC或接密码芯片8,9 +R-10 GND11,12 +G-13 GND14,15 +B-16 GND17,18 +CLK19 地NC4.30 针高分屏接口的定义:图: 一条横线,上面有30条小竖杠1地2 3 VCC4,5,6,7 NC 或接密码芯片8,9 +R-10 GND11,12 +G1-13 GND14,15 +B-16 GND17,18 +CLK-19 GND20,21 +R2-22 GND23,24 +G2-25 GND26,27 +B2-28 GND29,30 +CLK2-173)加密改屏方法:(30针屏线第4针为提供给密码芯片5V或3.3V供电脚)图:左边:一个竖的长方框,上面有一个小半圆,左边1,23,4PIN; 右边8,7,6,5PIN 左边表示24C0N 密码芯片右边:一个竖的长方框,4,5,6,7PIN, 右边表示30 针屏线240ON 的1,2,3,4 接GND ,24CON的8,7,6,5 分别接30 针屏线的4,5,6,7; 24CON 的7脚与30针屏线的5脚为空脚,24CON的8PIN与30针屏线的4PIN为VCC,24CON 的6PIN与30针屏线的6PIN为SDA,24CON的5PIN与30针屏线的7PIN为SCL;174) 液晶屏的故障维修一.白屏:手抄笔记P55二.灰屏:P55三.暗屏四.花屏P55 P55五.亮带,亮线,暗线P55175) 白屏(成像系统问题)1)查屏的3.3V供电,首先看屏线有没断,如没大部分情况为:A:主板上屏线接口3.3V供电保险坏或供电场管及供电场管控制电路坏B屏上供电保险;在没供电但屏的红,绿,蓝,时钟信号都正常情况下可以飞一个开机后才有的B电压给屏供电;2)屏上的LVDS芯片坏;3)显卡坏,或主板上的LVDS芯片坏;4)屏线坏(IBMT20-T22易坏)5)液晶屏的密码芯片有问题;6)主板上的显卡有问题;屏供电:图:一个MOS管,3.3V进S极,显卡控制进G极,D处连一个电感后接屏线接口供电图:一个MOS管,3.3V进S极,显卡与I/O进与门,3.3V也给与门,与门有一端接地, 还有一端接MOS管的G极,D极接一个电感后连屏线接口176)灰屏(屏的3.3V供电正常但R,G,B,CL信号不正常,通常为缺时钟)1)屏线2)屏上的LVDS芯片坏3)主板的显卡或LVDS芯片坏4)检测时钟线的对地阻值177)暗屏(仔细看屏可以看到图像)1)灯管2)高压条3)屏线断(IBMT20-T23屏线易坏)4)高压条的供电,开关信号,亮度调节信号;(主板给高压条供电保险易坏)2)3)4)可通过改高压条修复5)改通用高压条6)屏保开关有问题;178)花屏1)外接VGA不花屏A. 屏线,屏线接口松动B. 屏上的LVDS芯片或其滤波电容漏电C主板上的LVDS芯片2)外接VGA花屏A. 代换内存(排除内存问题)B. 显卡(如果显存BGA在显卡芯片上通常换整个显卡)C显卡虚焊或坏D.排除北桥的问题; 179)亮带1)PCB板与模块(IC)上虚焊2)模块IC坏180)亮线或暗线看到是否到头,如不到头为液晶介质坏,无法修复,如线到头有可能修复,如控制线接触不良也会有线出现;黑屏显卡或北桥。
液晶显示屏工作原理液晶显示屏是一种广泛应用于电子产品中的显示设备,它的工作原理是利用液晶材料的光学特性来显示图像和文字。
在液晶显示屏中,液晶分子的排列状态受到电场的控制,从而改变光的透过程度,实现图像的显示。
下面将详细介绍液晶显示屏的工作原理。
首先,液晶显示屏的基本结构包括液晶层、玻璃基板、导电层和偏光片等组成。
液晶层是由液晶分子组成的,它们具有各向同性和各向异性的特性。
当液晶分子排列有序时,光线能够透过液晶层,而当液晶分子排列无序时,光线则被阻挡。
玻璃基板上涂有导电层,可以在液晶层上建立电场,从而控制液晶分子的排列状态。
偏光片则用于调节光的偏振方向,使得显示的图像能够清晰可见。
其次,液晶显示屏的工作原理是通过改变液晶分子排列状态来控制光的透过程度。
液晶分子在电场作用下会发生排列变化,从而改变光的透过程度。
当液晶分子排列有序时,光线能够透过液晶层,显示出明亮的图像;而当液晶分子排列无序时,光线被阻挡,显示出黑暗的图像。
通过控制电场的强弱和方向,可以实现液晶分子的有序排列,从而显示出不同的图像和文字。
最后,液晶显示屏的工作原理还涉及到液晶分子的扭曲结构和各向异性。
液晶分子在不同的电场作用下会发生扭曲,从而改变光的透过程度。
这种扭曲结构是由于液晶分子本身的各向异性特性所导致的。
通过控制电场的方向和强度,可以实现液晶分子的扭曲排列,从而显示出清晰的图像和文字。
综上所述,液晶显示屏的工作原理是通过控制液晶分子的排列状态来控制光的透过程度,从而实现图像和文字的显示。
液晶显示屏具有功耗低、显示效果好、体积薄等优点,因此在电子产品中得到了广泛的应用。
希望通过本文的介绍,读者能够更加深入地了解液晶显示屏的工作原理。
液晶屏原理及维修
一.液晶分子:在通电状态下阻止光线通过,在不能电状态下光线可以顺利通过; 白屏:灯管已经工作而所有液晶分子都不工作;
166)模块IC
1)TAB:IC在PCB板上,易修;
2)COG,IC在玻璃上,难难;如:日立,AU屏;
3)混合型:横TAB,竖COG;
图: 一个横的长方框,里面写有LCD,上面有4个小方块,右边也有4个小方块,这8个小方块都为模块IC;
167)液晶屏的物理结构
图:共有5个长方条
1为一个小的竖长方条,里面有阴影,表示外膜;
2为一个大的竖长方条,里面没阴影,表示玻璃;
3为一个小的竖长方条里面有阴影,表示内膜;
4为一个中的竖长方条,里面无阴影,表示匀光板;
5为一个中的竖长方条,里面无阴影,表示背光系统;
下面用一个圆圈表示灯管;
168)液晶屏的连线
图: 下面一个平形四边形表示主板,主板的中间有一根屏线,然后分出两根,一个接高压条另一根接LCD,高压条再接灯管后与LCD屏相接;
169)液晶屏的信号过程
图:框显卡或北桥框VGA 框LVDS芯片(下面是一个14.318MHZ的晶振) (一般集成在显卡或北桥框屏线框液晶屏接口框液晶屏上LVDS芯片框行驱动框列驱动框LCD
显卡或北桥一个箭头VGA
显卡或北桥一个箭头LVDS芯片一个箭头(LVDS差分接口) 一个箭头屏线一个箭头液晶屏接口一个箭头液晶屏上LVDS芯片一根信号线兵分两路
一路信号线行驱动信号线
二咱信号线列驱动信号线
行驱动的信号线与列驱动的信号线汇合在一起, 引出一个箭头LCD
170)高压条的工作原理
框振荡电路
VCC 导线一个电感L 导线一个电阻导线振荡电路
亮度调节一个箭头振荡电路
开关信号一个箭头振荡电路
GND 导线振荡电路
振荡电路的右边接一个变压器后两个导线再接外接灯管
工作条件:
1)主供电VCC:一般由公共点经MOS管提供,少数由系统供电5V经MOS管提供;
2)亮度调节:一般由I/O,显卡控制,(信号电压为3.3V或5V)
3)开关信号:一般由I/O控制(信号电压为3.3V或5V)
4)地线
171)改通用高压条:大部分为19V通用高压(12V-19V)
少部分为5V通用高压条
172)屏线的接口定义:(液晶屏的供电为3.3V)
1.14针接口:
图: 一条横线,上面有14个小竖杠;
1,2 1,1 供电
3 GND 地
4,5 488,487, +红-
6,7 488,488 +绿-
8,9 488,488 +蓝-
10,11 488,488 +时钟-
12,13 NC
14 GND
2.20针屏线接口定义
图:一条横线,上面有20条小竖杠;
1,2 214,214 供电
3,4 GND,GND 地
5,6 474,474 +红-
7 GND 地
8,9 474,474 +绿-
10 GND 地
11,12 474,474 +蓝-
13 GND 地
14,15 474,474 +时钟-
16 GND 地
17,18 1,1 NC
19 GND 地
20 GND 地
3.30针普通屏的屏线接口定义:
图:一条横线,上面有30条小竖框
1地
2,3 VCC
4,5,6,7 NC或接密码芯片
8,9 +R-
10 GND
11,12 +G-
13 GND
14,15 +B-
16 GND
17,18 +CLK
19 地
20,21,22,23,24,25,26,27,28,29,30 NC
4.30针高分屏接口的定义:
图: 一条横线,上面有30条小竖杠
1地
2 3 VCC
4,5,6,7 NC或接密码芯片
8,9 +R-
10 GND
11,12 +G1-
13 GND
14,15 +B-
16 GND
17,18 +CLK-
19 GND
20,21 +R2-
22 GND
23,24 +G2-
25 GND
26,27 +B2-
28 GND
29,30 +CLK2-
173)加密改屏方法: (30针屏线第4针为提供给密码芯片5V或3.3V供电脚)
图:左边:一个竖的长方框,上面有一个小半圆,左边1,23,4PIN; 右边8,7,6,5PIN 左边表示24C0N 密码芯片
右边:一个竖的长方框,4,5,6,7PIN, 右边表示30针屏线
240ON的1,2,3,4 接GND ,24CON的8,7,6,5分别接30针屏线的4,5,6,7; 24CON的7脚与30针屏线的5脚为空脚, 24CON的8PIN与30针屏线的4PIN为VCC,24CON 的6PIN与30针屏线的6PIN为SDA,24CON的5PIN与30针屏线的7PIN为SCL; 174) 液晶屏的故障维修
一.白屏: 手抄笔记P55
二.灰屏: P55
三.暗屏P55
四.花屏P55
五.亮带,亮线,暗线P55
175) 白屏(成像系统问题)
1)查屏的3.3V供电,首先看屏线有没断,如没大部分情况为:
A:主板上屏线接口3.3V供电保险坏或供电场管及供电场管控制电路坏
B:屏上供电保险;
在没供电但屏的红,绿,蓝,时钟信号都正常情况下可以飞一个开机后才有的B电压给屏供电;
2)屏上的LVDS芯片坏;
3)显卡坏,或主板上的LVDS芯片坏;
4)屏线坏(IBMT20-T22易坏)
5)液晶屏的密码芯片有问题;
6)主板上的显卡有问题;
屏供电:
图: 一个MOS管,3.3V进S极,显卡控制进G极,D处连一个电感后接屏线接口供电图: 一个MOS管,3.3V进S极,显卡与I/O进与门,3.3V也给与门,与门有一端接地,还有一端接MOS管的G极,D极接一个电感后连屏线接口
176)灰屏(屏的3.3V供电正常,但R,G,B,CLK信号不正常,通常为缺时钟)
1)屏线
2)屏上的LVDS芯片坏
3)主板的显卡或LVDS芯片坏
4)检测时钟线的对地阻值
177)暗屏(仔细看屏可以看到图像)
1)灯管
2)高压条
3)屏线断(IBMT20-T23屏线易坏)
4)高压条的供电,开关信号,亮度调节信号;(主板给高压条供电保险易坏)
2)3)4)可通过改高压条修复
5)改通用高压条
6)屏保开关有问题;
178)花屏
1)外接VGA不花屏
A.屏线,屏线接口松动
B.屏上的LVDS芯片或其滤波电容漏电
C.主板上的LVDS芯片
2)外接VGA花屏
A.代换内存(排除内存问题)
B.显卡(如果显存BGA在显卡芯片上通常换整个显卡)
C.显卡虚焊或坏
D.排除北桥的问题;
179)亮带
1)PCB板与模块(IC)上虚焊
2)模块IC坏
180)亮线或暗线
看到是否到头,如不到头为液晶介质坏,无法修复,如线到头有可能修复,如控制线接触不良也会有线出现;
黑屏
显卡或北桥。
