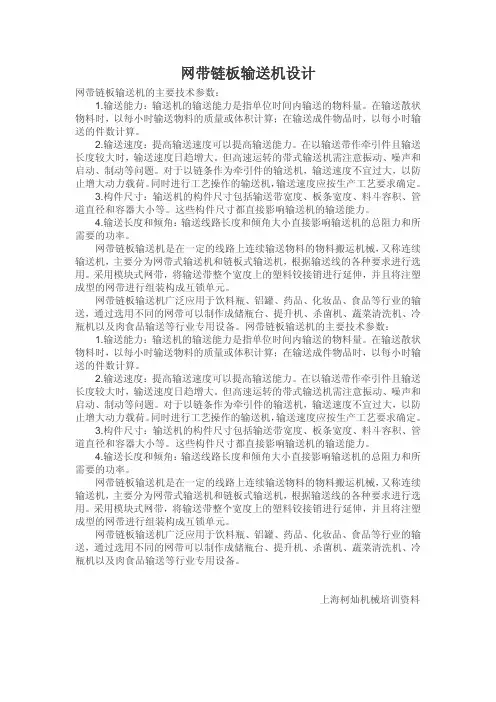

网带链板输送机设计
网带链板输送机的主要技术参数：
1.输送能力：输送机的输送能力是指单位时间内输送的物料量。在输送散状物料时，以每小时输送物料的质量或体积计算；在输送成件物品时，以每小时输送的件数计算。
2.输送速度：提高输送速度可以提高输送能力。在以输送带作牵引件且输送长度较大时，输送速度日趋增大。但高速运转的带式输送机需注意振动、噪声和启动、制动等问题。对于以链条作为牵引件的输送机，输送速度不宜过大，以防止增大动力载荷。同时进行工艺操作的输送机，输送速度应按生产工艺要求确定。
3.构件尺寸：输送机的构件尺寸包括输送带宽度、板条宽度、料斗容积、管道直径和容器大小等。这些构件尺寸都直接影响输送机的输送能力。
4.输送长度和倾角：输送线路长度和倾角大小直接影响输送机的总阻力和所需要的功率。
网带链板输送机是在一定的线路上连续输送物料的物料搬运机械，又称连续输送机，主要分为网带式输送机和链板式输送机，根据输送线的各种要求进行选用。采用模块式网带，将输送带整个宽度上的塑料铰接销进行延伸，并且将注塑成型的网带进行组装构成互锁单元。
网带链板输送机广泛应用于饮料瓶、铝罐、药品、化妆品、食品等行业的输送，通过选用不同的网带可以制作成储瓶台、提升机、杀菌机、蔬菜清洗机、冷瓶机以及肉食品输送等行业专用设备。网带链板输送机的主要技术参数：
1.输送能力：输送机的输送能力是指单位时间内输送的物料量。在输送散状物料时，以每小时输送物料的质量或体积计算；在输送成件物品时，以每小时输送的件数计算。
2.输送速度：提高输送速度可以提高输送能力。在以输送带作牵引件且输送长度较大时，输送速度日趋增大。但高速运转的带式输送机需注意振动、噪声和启动、制动等问题。对于以链条作为牵引件的输送机，输送速度不宜过大，以防止增大动力载荷。同时进行工艺操作的输送机，输送速度应按生产工艺要求确定。
3.构件尺寸：输送机的构件尺寸包括输送带宽度、板条宽度、料斗容积、管道直径和容器大小等。这些构件尺寸都直接影响输送机的输送能力。
4.输送长度和倾角：输送线路长度和倾角大小直接影响输送机的总阻力和所需要的功率。
网带链板输送机是在一定的线路上连续输送物料的物料搬运机械，又称连续输送机，主要分为网带式输送机和链板式输送机，根据输送线的各种要求进行选用。采用模块式网带，将输送带整个宽度上的塑料铰接销进行延伸，并且将注塑成型的网带进行组装构成互锁单元。
网带链板输送机广泛应用于饮料瓶、铝罐、药品、化妆品、食品等行业的输送，通过选用不同的网带可以制作成储瓶台、提升机、杀菌机、蔬菜清洗机、冷瓶机以及肉食品输送等行业专用设备。
上海柯灿机械培训资料
机械设计课程设计 计算说明书 题目螺旋输送机传动装置 指导教师杨金勇 院系机电学院 班级机自2012级10班 学号03121186 姓名梁威
目录 一、机械传动装置的总体设计………………….… 1.1.1螺旋输送机传动装置简图 1.1.2，原始数据 1.1.3，工作条件与技术要求 1.2.4，设计任务量 二、电动机的选择………………………………………. 2.1 选择电动机的类型和结构形式 2.2 选择电动机的功率 2.3 初选电动机 三、计算总传动比及分配各级的传动比……………… 3.1 计算总传动比 3.2 分配传动装置各级传动比 四、计算各轴的功率，转数及转矩……………………… 4.1 已知条件 4.2 电动机轴的功率P，转速n及转矩T 4.3 Ⅰ轴的功率P，转速n及转矩T 4.4 Ⅱ轴的功率P，转速n及转矩T 4.5 Ⅲ轴的功率P，转速n及转矩T 五、齿轮的设计计算……………………………… … 5.1齿轮传动设计准则 5.2 斜齿1、2齿轮的设计 5.3 斜齿3、4齿轮的设计
5.4 开式锥齿轮的设计 六、铸造齿轮结构尺寸………………………………………. 七、轴的设计计算………………………………………….. 7.1轴的尺寸设计及滚动轴承的选择 7.2轴的强度校核 八、轴承端盖的选择…………………………………………… 九、键联接的选择及计算………………………………….. 十、联轴器的选择……………………………………………十一、减速器箱体的设计………………………………….十二、润滑及密封设计…………………………………….十三、减速器的维护和保养………………………………十四、附录（零件及装配图）…………………………..
机械设计基础课程设计 计算说明书 设计题目带式运输机上的单级圆柱齿轮减速器系机械系专业材料成型及控制工程班级 15-1 设计者孙新凯 指导教师 2017年 06 月 12 日
目录 一、设计任务书 0 二、带式运输送机传动装置设计 (1) 三、普通V带传动的设计 (4) 四、斜齿圆柱齿轮传动设计 (6) 五、滚动轴承和传动轴的设计 (10) 六、轴键的设计 (18) 七、联轴器的设计 (18) 八、润滑和密封 (19) 九、设计小结 (20) 十、参考资料 (20) 一.设计任务书 一.设计题目 设计带式输送机传动装置。 二.工作条件及设计要求
1.工作条件：两班制，连续单项运转，载荷较平稳室内工作，有粉 尘，环境最高温度35℃； 2.使用折旧期：8年; 3.检查间隔期：四年一次大修，两年一次中修,半年一次小修； 4.动力来源：电力，三相交流，电压380/220V 5. 运输带速允许误差为 5%。 6.制造条件及批量生产：一般机械厂制造，小批量生产。 三.原始数据 第二组选用原始数据：运输带工作拉力F=2200N 运输带工作速度V=s 卷筒直径D=240mm 四.设计任务 1.完成传动装置的结构设计。 2.完成减速器装备草图一张（A1）。 3.完成设计说明书一份。 二.带式运输送机传动装置设计 电动机的选择 1.电动机类型的选择：按已知的工作要求和条件，选用Y型全封闭笼型三相异步电动机 2.电动机功率的选择： P=Fv/1000=2200*1000= E 3.确定电动机的转速：卷筒工作的转速
W n =60*1000/(π*D)=60*1000**240)=min 4.初步估算传动比：由《机械设计基础》表14-2，单级圆柱齿轮减速器传动比=6~20 电动机转速的可选范围； d n =i ∑· v w n =(6～20)=～ r/min 因为根据带式运输机的工作要求可知，电动机选1000r/min 或1500r/min 的比较合适。 5.分析传动比，并确定传动方案 （1）机器一般是由原动机，传动装置和工作装置组成。传动装置是用来传递原动机的运动和动力，变换其运动形式以满足工作装置的需要，是机器的重要组成部分。传动装置是否合理将直接影响机器的工作的性能、重量和成本。合理的传动方案除满足工作装置的功能外，还要结构简单，制造方便，成本低廉，传动效率高和使用维护方便。 本设计中原动机为电动机、工作机为皮带输送机。传动方案采用两级传动，第一级传动为带传动，第二级传动为单级圆柱齿轮减速器 选用V 带传动是V 带传动承载能力较低，在传递相同转矩时，结构尺寸较其他形式大，但有过载保护的优点，还可以缓和和冲击振动。 齿轮传动的传动效率高，使用的功率和速度范围广、使用寿命较长。 由于本运输送机是在室内，考虑工作的背景和安全问题，固在齿轮区采用封闭式，可达到更好的效果。 故其方案示意图如下图所示：
1.传动装置的总体方案设计 1.1 传动装置的运动简图及方案分析 1.1.1 运动简图 输送带工作拉力 kM /F 6.5 输送带工作速度 /v (1 m -?s ) 0.85 滚筒直径 mm /D 350 1.1.2 方案分析 该工作机有轻微振动，由于V 带有缓冲吸振能力，采用V 带传动能减小振动带来的影响，并且该工作机属于小功率、载荷变化不大，可以采用V 带这种简单的结构，并且价格便宜，标准化程度高，大幅降低了成本。减速器部分两级展开式圆柱齿轮减速，这是两级减速器中应用最广泛的一种。齿轮相对于轴承不对称，要求轴具有较大的刚度。高速级齿轮常布置在远离扭矩输入端的一边，以减小因弯曲变形所引起的载荷沿齿宽分布不均现象。原动机部为Y 系列三相交流异步电动机。 总体来讲，该传动方案满足工作机的性能要求，适应工作条件、工作可靠，此外还结构简单、尺寸紧凑、成本低传动效率高。 1.2电动机的选择 1.2.1 电动机的类型和结构形式 电动机选择Y 系列三相交流异步电动机，电动机的结构形式为封闭式。
1.2.2 确定电动机的转速 由于电动机同步转速愈高，价格愈贵，所以选取的电动机同步转速不会太低。在一般 机械设计中，优先选用同步转速为1500或1000min /r 的电动机。这里选择1500min /r 的电动机。 1.2.3 确定电动机的功率和型号 1.计算工作机所需输入功率 1000 P Fv w = 由原始数据表中的数据得 P W = 1000 FV = KW 3 1000 10 85.05.6?? =5.25kW 2.计算电动机所需的功率)(P d kW η/P d w P = 式中，η为传动装置的总效率 n ηηηη???=21 式子中n ηηη,,21分别为传动装置中每对运动副或传动副的效率。 带传动效率95.01=η 一对轴承效率99.02=η 齿轮传动效率98.03=η 联轴器传动效率99.04=η 滚筒的效率96.05=η 总效率84.096.099.098.099.095.02 3 =????=η kW kW P W 58.684.0525 .5P d == =η 取kW 5.7P d =
目录 1带式输送机设计的目的和意义 (2) 2带式输送机设计基本条件和主要技术要求 (2) 带式输送机的工作原理 (2) 3 带式输送机的设计计算 (4) 计算公式 (4) 传动功率计算 (5) 传动轴功率（A P）计算 (5) 电动机功率计算 (6) 传动滚筒结构 (7) 4托辊 (8) 5卸料装置 (8) 参考文献 (12) 致谢 (13)
1带式输送机设计的目的和意义 熟悉带式输送机的各部分的功能与作用，对主要部件进行选型设计与计算，解决在实际使用中容易出现的问题，并大胆地进行创新设计。 选择带式输送机这种通用机械的设计作为毕业设计的选题，能培养我们独立解决工程实际问题的能力，通过这次毕业设计是对所学基本理论和专业知识的一次综合运用，也使我们的设计、计算和绘图能力都得到了全面的训练。 2带式输送机设计基本条件和主要技术 要求 带式输送机的工作原理 带式输送机又称胶带运输机，其主要部件是输送带，亦称为胶带，输送带兼作牵引机构和承载机构。带式输送机组成及工作原理如图2-1所示，它主要包括一下几个部分：输送带(通常称为胶带)、托辊及中间架、滚筒拉紧装置、制动装置、清扫装置和卸料装置等。
图2-1 带式输送机简图 1-张紧装置 2-装料装置 3-犁形卸料器 4-槽形托辊 5-输送带 6-机架 7-动滚筒 8-卸料器 9-清扫装置 10-平行托辊 11-空段清扫器 12-清扫器 输送带1绕经传动滚筒2和机尾换向滚筒3形成一个无极的环形带。输送带的上、下两部分都支承在托辊上。拉紧装置5给输送带以正常运转所需要的拉紧力。工作时，传动滚筒通过它和输送带之间的摩擦力带动输送带运行。物料从装载点装到输送带上，形成连续运动的物流，在卸载点卸载。一般物料是装载到上带(承载段)的上面，在机头滚筒(在此，即是传动滚筒)卸载，利用专门的卸载装置也可在中间卸载。 普通型带式输送机的机身的上带是用槽形托辊支撑，以增加物流断面积，下带为返回段(不承载的空带)一般下托辊为平托辊。带式输送机可用于水平、倾斜和垂直运输。对于普通型带式输送机倾斜向上运输，其倾斜角不超过18°，向下运输不超过15°。 输送带是带式输送机部件中最昂贵和最易磨损的部件。当输送磨损性强的物料时，如铁矿石等，输送带的耐久性要显著降低。 提高传动装置的牵引力可以从以下三个方面考虑： （1）增大拉紧力。增加初张力可使输送带在传动滚筒分离点的张力 S增加，此法提高牵引力虽然是可行的。但因增大1S必须相应 1 地增大输送带断面，这样导致传动装置的结构尺寸加大，是不经济的。故设计时不宜采用。但在运转中由于运输带伸长，张力减

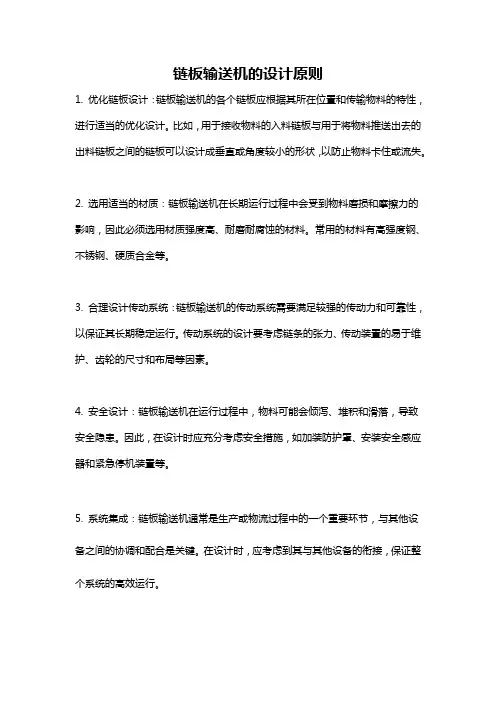

链板输送机 使用说明书 目录 一、概述 二、主要技术参数 三、结构原理 四、安装 五、使用说明 六、维修 一、概述
BFW型链板输送机在造纸行业主要用于输送各种散状或捆状物料，可做水平输送或倾斜度小于30°的输送。多用于废纸、浆板到碎浆机的喂料。 该机结构合理，采用链条带动槽板运动而输送物料，具有输送能力大，动力消耗低，磨损小，工作可靠等优点，经全国多家造纸厂使用，效果很好，是目前最理想的废纸和浆板输送设备。 为了满足用户需要，考虑到工艺布置要求，链板输送机传动装置分右装和左装两种（顺物料运行方向看，传动装置在机器右侧的为右装，反之为左装），用户单位可根据工艺设计要求选用链板输送机装配形式，订货时均应在合同中予以注明。 链板输送机型号意义说明： 二、主要技术参数 型号BWF BWF BWF BWF BWF BWF BWF BWF 有效宽度:mm 1200 1400 1600 1800 2000 2200 2400 2600
喂料能力： M3/H 65-210 80-255 95-300 110-34 5 140-39 160-43 200-50 240-60 输送物料浆板，废纸 物料最大块度 mm 1000 1200 1400 1600 1800 2000 2200 2400 电机功率KW 3-5.5 4-7.5 5.5-11 11-15 15-22 22-30 30-45 37-55 备注以上参数依原料不同将会做相应的调整，最终各参数详见技术方案 三、结构原理 链板输送机由头部驱动装置、尾轮装置、拉紧装置、链板及机架等五个部分组成。 1、头部驱动装置 由电动机、减速器、传动装置及主动链轮装置等组成。动力是由驱动装置通过一对套筒滚子链轮传给主轴，进而带动槽板运行。为了适应不同输送速度的需要，可借助更换传动链轮的齿数比，改变槽板的运行速度。主动链轮装置采用二只齿数为6的链轮带动两条片式牵引链及槽板沿导轨运行。 2、尾轮装置 该机链板的改向部分，它由尾轮轴、两只尾轮及轴承等组成。 3、拉紧装置 拉紧装置采用螺旋拉紧的方式，用来调节牵引链条的松紧程度。 4、链板部分 由牵引链和槽板组成。牵引链采用耐冲击、运行平稳可靠的片式牵引链，内链片中间装有滚轮，在轨道上滚动，以减少摩擦阻力和磨损。槽板用螺栓与牵引链紧固在一起。
目录 1设计方案 (1) 2带式输送机的设计计算 (1) 2.1 已知原始数据及工作条件 (1) 2.2 计算步骤 (2) 2.2.1 带宽的确定: (2) 2.2.2输送带宽度的核算 (5) 2.3 圆周驱动力 (5) 2.3.1 计算公式 (5) 2.3.2 主要阻力计算 (6) 2.3.3 主要特种阻力计算 (8) 2.3.4 附加特种阻力计算 (9) 2.3.5 倾斜阻力计算 (10) 2.4传动功率计算 (10) P）计算 (10) 2.4.1 传动轴功率（ A 2.4.2 电动机功率计算 (10) 2.5 输送带张力计算 (11) 2.5.1 输送带不打滑条件校核 (11) 2.5.2 输送带下垂度校核 (12) 2.5.3 各特性点张力计算 (13) 2.6 传动滚筒、改向滚筒合张力计算 (14) 2.6.1 传动滚筒合张力计算 (14) 2.6.2 改向滚筒合张力计算 (16) 2.7 初选滚筒 (17) 2.8 传动滚筒最大扭矩计算 (18) 2.9拉紧力计算 (18) 2.10绳芯输送带强度校核计算 (18) 3技术可行性分析 (18) 4经济可行性分析 (19) 5结论 (20)
带式输送机选型设计 1、设计方案 将现主平硐延伸与一水平皮带下山相连，在二水平皮带下山机头重新布置一条运输联络巷与一水平皮带下山搭接。 平硐、一水平皮带下山采用一条皮带，取消了原二水平皮带运输斜巷、+340煤仓、+347煤仓、+489煤仓。改造后巷道全长1783m，其中平硐+4‰，1111m,下山 12.5°，672米。 1-1皮带改造后示意图 2、带式输送机的设计计算 2.1 已知原始数据及工作条件 带式输送机的设计计算，应具有下列原始数据及工作条件资料 （1）物料的名称和输送能力： （2）物料的性质： 1）粒度大小，最大粒度和粗度组成情况； 2）堆积密度； 3）动堆积角、静堆积角，温度、湿度、粒度和磨损性等。 （3）工作环境、露天、室内、干燥、潮湿和灰尘多少等； （4）卸料方式和卸料装置形式； （5）给料点数目和位置； （6）输送机布置形式和尺寸，即输送机系统（单机或多机）综合布置形式、地形条件和供电情况。输送距离、上运或下运、提升高度、最大倾角等； （7）装置布置形式，是否需要设置制动器。
固定式带式输送机的设计 王晓红 摘要：固定式带式输送机技术在近些年来得到了长足发展，特别是在某些关键技术上有着飞跃的进步；作为当代工业机械化输送方式，对带式输送机研究设计有着特别的意义，本文从固定式带式输送机的工作原理、结构与布置、简要计算以及输送机部件的选用等方面做出简单地论述和探讨，旨在抛砖引玉。 关键词：固定式；带式输送机；设计 1 概述 带式输送机属于连续性运输设备，在煤炭、矿山、冶金、电力、港口、化工等各个行业均有广泛的运用；与其他运输设备相比，带式输送机具有输送能力大，运距长，设备简单，操作简便，生产效率高等特点。但由于在实际操作中所处工作环境和输送物理条件的不同，带式输送机的结构和布置，以及部件选用均有一定的差异，这就要求我们要从实际出发，做好输送机的研究设计工作。 2 固定式带式输送机的工作原理 固定式带式宽固定输送机，是指输送带兼做牵引、承载的机构进行物质的运送的一种机械方式；它由头架、尾架、驱动装置、输送带、托辊、中间架、滚筒、拉紧装置、制动装置、清扫装置和卸料装置等组成。 输送机的输送原理：输送带在外力作用下环绕经过张紧装置，由装料装置持续装料；输送带为无间断循环连接，保证连续运输，其上下均以托辊为支撑；由于其运输依靠输送带和滚筒之间的摩擦力运行，所以辅助有拉紧装置，运行至犁形卸料器下料。 3 固定式带式输送机的结构组成和布置 3.1 结构组成（如图1） 3.2 布置方式 电动机通过联轴器、液力偶合器、减速器带动传动滚筒转动，借助于滚筒与输送带之间的摩擦力，使输送带运动。带式输送机的驱动方式按驱动装置可分为单点驱动方式和多点驱动方式两种。单筒、单电动机驱动方式最简单，在考虑驱动方式时应是首选方式。在大运量、长距离的钢绳芯胶带输送机中往往采用多电动机驱动。 4 固定式带式输送机的设计计算 4.1 设计的依据 由于带式输送机的设计涉及工作环境布局等多重因素，必须要考核原始数据情况来确定，包括如下几个方面运输物料种类、以及物料的物理性质；物料运输的外部环境；卸料和
《机械设计》课程设 计说明书 课题名称带式输送机的传动系统设计 学院 xxxxxXXXXXXXX 专业机械设计制造及其自动化 作者 XXXXXXXXXXXXXXXXXX 学号 XXXXXXXXXXXXXXXXXX 指导老师 XXXXXXXXXXXXXXXXXXX 二0一五年十二月二十一
目录 第一章绪论 (1) 第二章减速器结构选择及相关性能参数计算 (2) 第三章V带传动设计 (4) 第四章齿轮的设计计算 (6) 第五章轴的设计计算 (12) 第六章轴承、键和联轴器的选择 (18) 第七章减速器润滑、密封及附件的选择确定以及箱体主要结构尺寸的计算 (20) 第八章设计小结 (24) 参考资料 (24)
第一章绪论 1.1 设计目的 （1）培养我们理论联系实际的设计思想，训练综合运用机械设计课程和其他相关课程的基础理论并结合生产实际进行分析和解决工程实际问题的能力，巩固、深化和扩展了相关机械设计方面的知识。 （2）通过对通用机械零件、常用机械传动或简单机械的设计，使我们掌握了一般机械设计的程序和方法，树立正确的工程设计思想，培养独立、全面、科学的工程设计能力和创新能力。 （3）另外培养了我们查阅和使用标准、规范、手册、图册及相关技术资料的能力以及计算、绘图数据处理等设计方面的能力。 1.2传动方案拟定 1、传动系统的作用及传动方案的特点： 机器一般是由原动机、传动装置和工作装置组成。传动装置是用来传递原动机的运动和动力、变换其运动形式以满足工作装置的需要，是机器的重要组成部分。传动装置是否合理将直接影响机器的工作性能、重量和成本。合理的传动方案除满足工作装置的功能外，还要求结构简单、制造方便、成本低廉、传动效率高和使用维护方便。 本设计中原动机为电动机，工作机为皮带输送机。传动方案采用了两级传动，第一级传动为带传动，第二级传动为单级直齿圆柱齿轮减速器。 带传动承载能力较低，在传递相同转矩时，结构尺寸较其他形式大，但有过载保护的优点，还可缓和冲击和振动，故布置在传动的高速级，以降低传递的转矩，减小带传动的结构尺寸。 齿轮传动的传动效率高，适用的功率和速度范围广，使用寿命较长，是现代机器中应用最为广泛的机构之一。本设计采用的是单级直齿轮传动。 减速器的箱体采用水平剖分式结构，用HT200灰铸铁铸造而成。 2、传动方案的分析与拟定 1、工作条件：使用年限8年，工作为两班工作制，单向运转，不均匀载荷，中等冲击，空载运行。 2、原始数据：滚筒圆周力F=4.5KN； 滚筒直径D=320mm； 3、方案拟定： 采用Ｖ带传动与齿轮传动的组 带传动具有良好的缓冲，吸振性能， 适应大起动转矩工况要求，结构简单， 成本低，使用维护方便。 图1 带式输送机传动系统简图 1
带式输送机设计作业指导书 （DTII型固定式带式输送机） 一、带式输送机布置形式： 1、带式输送机的基本布置形式有：水平输送机、倾斜输送机、带凸弧曲线段输送机、带凹弧曲线段输送机、带凹弧和凸弧曲线段输送机； 2、在曲线段内，不允许设给料和卸料装置； 3、给料点最好设在水平段，也可设在倾斜段，当倾角大时，给料区段尽量设计成水平； 4、各种卸料装置宜设在水平段。 二、带速的选择： 1、输送量大、输送带较宽时，应选较高带速； 2、较长的水平输送机，应选较高带速，输送机倾角愈大，输送距离愈短，则带速应愈低； 3、物料易滚动、粒度大，磨琢性强的，或容易扬尘的以及环境卫生条件要求较高的，宜用较低的带速； 4、一般用于给料或输送粉尘量大的物料时，带速可取0.8~1m/s，或根据物料特性和工艺要求决定； 5、人工配料称重时，带速不应大于1.25m/s； 6、采用犁式卸料器时，带速不宜超过2.0m/s； 7、采用卸料车时，带速一般不宜超过2.5m/s，当输送细碎后的物料或小块物料时，允许带速为3.15m/s； 8、有计量秤时，带速应按自动计量秤的要求而定； 9、输送成件物品时，带速一般小于1.25m/s；
三、输送带的选择： 1、带式输送机使用的输送带有橡胶带、塑料带、钢带、金属管网等，最常用的是橡胶带，橡胶带有棉织芯、合成纤维芯、钢丝绳芯等多种。 （1）选择的输送带，必须适应该用途的特征，对特殊条件，应选用具有特殊性能的输送带 a、普通橡胶带适用的工作环境温度一般为-10~40℃，工作环境低于-5℃时，不宜采用维纶芯胶带，工作环境低于-15℃时，不宜采用普通棉织芯胶带，工作环境低于-20℃的条件下采用钢丝绳芯胶带时，应向制造厂家提出耐寒要求； b、普通橡胶带适用的物料温度不超过80℃，当物料温度在80~150℃时，应采用耐热型胶带，当物料温度超过150℃时，应向制造厂咨询，当物料温度在300~500℃高温时，可采用耐高温输送带。 （2）根据输送带的工作条件，合理确定安全系数，经济合理地选择输送带的带芯材料和带芯层数 a、棉帆布芯输送带安全系数见下表： b、锦纶（尼龙）、涤纶（聚脂）帆布芯输送带，硫化接头取安全系数n=10~12；使用条件恶劣及要求特别安全时应大于12；机械接头安全系数应大于15； c、钢丝绳芯输送带，其静安全系数取为10，动安全系数取为5.7，按静力计算。 2、胶带订货长度计算： （1）胶带规格长度表示方法：
网带链板输送机设计 网带链板输送机的主要技术参数： 1.输送能力：输送机的输送能力是指单位时间内输送的物料量。在输送散状物料时，以每小时输送物料的质量或体积计算；在输送成件物品时，以每小时输送的件数计算。 2.输送速度：提高输送速度可以提高输送能力。在以输送带作牵引件且输送长度较大时，输送速度日趋增大。但高速运转的带式输送机需注意振动、噪声和启动、制动等问题。对于以链条作为牵引件的输送机，输送速度不宜过大，以防止增大动力载荷。同时进行工艺操作的输送机，输送速度应按生产工艺要求确定。 3.构件尺寸：输送机的构件尺寸包括输送带宽度、板条宽度、料斗容积、管道直径和容器大小等。这些构件尺寸都直接影响输送机的输送能力。 4.输送长度和倾角：输送线路长度和倾角大小直接影响输送机的总阻力和所需要的功率。 网带链板输送机是在一定的线路上连续输送物料的物料搬运机械，又称连续输送机，主要分为网带式输送机和链板式输送机，根据输送线的各种要求进行选用。采用模块式网带，将输送带整个宽度上的塑料铰接销进行延伸，并且将注塑成型的网带进行组装构成互锁单元。 网带链板输送机广泛应用于饮料瓶、铝罐、药品、化妆品、食品等行业的输送，通过选用不同的网带可以制作成储瓶台、提升机、杀菌机、蔬菜清洗机、冷瓶机以及肉食品输送等行业专用设备。网带链板输送机的主要技术参数： 1.输送能力：输送机的输送能力是指单位时间内输送的物料量。在输送散状物料时，以每小时输送物料的质量或体积计算；在输送成件物品时，以每小时输送的件数计算。 2.输送速度：提高输送速度可以提高输送能力。在以输送带作牵引件且输送长度较大时，输送速度日趋增大。但高速运转的带式输送机需注意振动、噪声和启动、制动等问题。对于以链条作为牵引件的输送机，输送速度不宜过大，以防止增大动力载荷。同时进行工艺操作的输送机，输送速度应按生产工艺要求确定。 3.构件尺寸：输送机的构件尺寸包括输送带宽度、板条宽度、料斗容积、管道直径和容器大小等。这些构件尺寸都直接影响输送机的输送能力。 4.输送长度和倾角：输送线路长度和倾角大小直接影响输送机的总阻力和所需要的功率。 网带链板输送机是在一定的线路上连续输送物料的物料搬运机械，又称连续输送机，主要分为网带式输送机和链板式输送机，根据输送线的各种要求进行选用。采用模块式网带，将输送带整个宽度上的塑料铰接销进行延伸，并且将注塑成型的网带进行组装构成互锁单元。 网带链板输送机广泛应用于饮料瓶、铝罐、药品、化妆品、食品等行业的输送，通过选用不同的网带可以制作成储瓶台、提升机、杀菌机、蔬菜清洗机、冷瓶机以及肉食品输送等行业专用设备。 上海柯灿机械培训资料
第三章带式输送机的设计计算 已知原始数据及工作条件 带式输送机的设计计算，应具有下列原始数据及工作条件资料 （1）物料的名称和输送能力： （2）物料的性质： 1）粒度大小，最大粒度和粗度组成情况； 2）堆积密度； 3）动堆积角、静堆积角，温度、湿度、粒度和磨损性等。 （3）工作环境、干燥、潮湿、灰尘多少等； （4）卸料方式和卸料装置形式； （5）给料点数目和位置； （6）输送机布置形式和尺寸，即输送机系统（单机或多机）综合布置形式、地形条件和供电情况。输送距离、上
运或下运、提升高度、最大倾角等； （7）装置布置形式，是否需要设置制动器。 原始参数和工作条件如下： 1）输送物料：煤 2）物料特性： 1）块度：0～300mm 2）散装密度：3m 3）在输送带上堆积角：ρ=20° 4）物料温度：<50℃ 3）工作环境：井下 4）输送系统及相关尺寸：（1）运距：300m （2）倾斜角：β=0° （3）最大运量:350t/h 初步确定输送机布置形式，如图3-1所示：
图3-1 传动系统图 计算步骤 带宽的确定: 按给定的工作条件,取原煤的堆积角为20°。 原煤的堆积密度按900 kg/3m。 输送机的工作倾角β=0°。 带式输送机的最大运输能力计算公式为 Q sυρ =（） 3.6 式中：Q——输送量（) t； /h v——带速（) m； /s ρ——物料堆积密度（3 kg m）； / s--在运行的输送带上物料的最大堆积面积, 2 m
K----输送机的倾斜系数 带速与带宽、输送能力、物料性质、块度和输送机的线路倾角有。当输送机向上运输时，倾角大，带速应低；下运时，带速更应低；水平运输时，可选择高带速.带速的确定还应考虑输送机卸料装置类型，当采用犁式卸料车时，带速不宜超过s。 表3-1倾斜系数k选用表 输送机的工作倾角=0° 查DTⅡ带式输送机选用手册（表3-1）k可取 按给顶的工作条件,取原煤的堆积角为20°； 原煤的堆积密度为900kg/3 m； 考虑山上的工作条件取带速为s； 将参数值代入上式,即可得知截面积S： S 2 350 3.6 3.69001.61 0.0675 Q m ρυκ??? ===
机械原理课程设计 --步进输送机 机械工程学院 机械设计制造及其自动化专业 指导老师：虞红根 姓名：施志祥学号：101816 设计人：徐青、施志祥、高瑜刚、李浩伦 完成日期：2012年5月11日
设计题目及要求 题目：步进输送机设计（题二） 工作原理： 步进输送机是一种间歇输送工件的传送机械。工件由料仓卸落到轨道上。滑架作往复运动，滑架正行程时，使工件向前运动；滑架返回时，工件不动。当滑架又向前运动时，使下一个工件向前运动，可使工件保持一定的时间间隔卸落到轨道上。 原始数据及设计要求： 1）输送工件的形状和尺寸，如下图所示。 单位：mm 输送步长为H=840mm。 2）滑架工作行程平均速度为0.42m/s。要求保证输送速度尽可能的均匀，行程速比系数K值为1.7左右。 3）滑架导轨水平线至安装平面的高度在1100mm以下。 4 ）电动机功率可选用1.1kw, 1400r/min左右（如Y90S-4）。
注意事项及难点提示： 1）机构的协调设计； 2）步进输送机构与插断机构的主要审计参数有些已给定，有些需要计算或自行确定。比如，可按已知行程，平均速度和行程速比系数确定曲柄转速。 3）步进输送机运动简图应进行多方案比较。工件的运送要求平稳和有较高的定位精度。进行方案评价是，侧重点应放在运动和动力功能质量方面（比如，工件停放在工位上之前的速度变化应尽量平缓）。 工艺动作分解 机构选型 加料：由工件做自由落体运动完成
插断：插断机构 方案一： 工作原理： 运用凸轮加弹簧，使工件往下掉的开关始终与凸轮表面接触，从而与凸轮表面运行轨迹一致，实现开关一开一闭。 优点： 1. 只要适当地设计出凸轮的轮廓曲线，就可以使推杆得到想要的 运动规律，易实现插断； 2. 结构紧凑，计算简单。 缺点： 1.加工两个凸轮，成本较高； 2．凸轮与推杆之间的点、线接触，是使得凸轮轮廓易磨损； 3．较难实现同步传递动力给两个凸轮。
目录 前言........................................................ - 1 - 1 设计任务................................................... - 2 - 1.1 设计题目............................................... - 2 - 1.2 传动系统参考方案....................................... - 2 - 1.3 原始数据............................................... - 2 - 1.4 工作条件............................................... - 3 - 2 传动系统的总体设计......................................... - 3 - 2.1 电动机的选择........................................... - 3 - 2.1.1 选择电动机的类型.................................. - 3 - 2.1.2 选择电动机的容量.................................. - 3 - 2.1.3 计算传动装置总传动比和分配各级传动比.............. - 4 - 2.1.4 计算传动装置的运动和动力参数...................... - 5 - 3 皮带轮传动的设计计算....................................... - 6 - 4 齿轮传动的设计计算......................................... - 9 - 4.1 选择齿轮材料及精度等级................................. - 9 - 4.2 按齿面接触疲劳强度设计................................. - 9 - 4.3 主要尺寸计算.......................................... - 10 - 4.4 按齿根弯曲疲劳强度校核................................ - 11 - 4.5 齿轮的圆周速度v....................................... - 11 - 5 轴及键的设计计算.......................................... - 11 - 5.1 选择轴的材料，确定许用应力............................ - 11 - 5.2 按扭转强度估算轴径.................................... - 12 - 5.2 轴承的选择及校核...................................... - 16 - 5.3 键的选择计算及校核.................................... - 17 - 6 联轴器的选择.............................................. - 1 7 - 6.1 计算转矩.............................................. - 18 - 6.2 选择型号及尺寸........................................ - 18 - 7 润滑、密封装置的选择...................................... - 18 - 7.1 润滑油的选择.......................................... - 18 - 7.2 密封形式.............................................. - 19 - 7.3 箱体主要结构尺寸计算.................................. - 21 -
链板输送机课程设计
机械设计课程设计计算说明书 题目螺旋输送机传动装置 指导教师杨金勇 院系机电学院 班级机自2012级10班 学号 03121186 姓名梁威
目录 一、机械传动装置的总体设计………………….… 1.1.1螺旋输送机传动装置简图 1.1.2，原始数据 1.1.3，工作条件与技术要求 1.2.4，设计任务量 二、电动机的选择………………………………………. 2.1 选择电动机的类型和结构形式 2.2 选择电动机的功率 2.3 初选电动机 三、计算总传动比及分配各级的传动比……………… 3.1 计算总传动比 3.2 分配传动装置各级传动比 四、计算各轴的功率，转数及转矩……………………… 4.1 已知条件 4.2 电动机轴的功率P，转速n及转矩T 4.3 Ⅰ轴的功率P，转速n及转矩T 4.4 Ⅱ轴的功率P，转速n及转矩T 4.5 Ⅲ轴的功率P，转速n及转矩T 五、齿轮的设计计算………………………………… 5.1齿轮传动设计准则 5.2 斜齿1、2齿轮的设计 5.3 斜齿3、4齿轮的设计
5.4 开式锥齿轮的设计 六、铸造齿轮结构尺寸………………………………………. 七、轴的设计计算………………………………………….. 7.1轴的尺寸设计及滚动轴承的选择 7.2轴的强度校核 八、轴承端盖的选择…………………………………………… 九、键联接的选择及计算………………………………….. 十、联轴器的选择……………………………………………十一、减速器箱体的设计…………………………………. 十二、润滑及密封设计……………………………………. 十三、减速器的维护和保养………………………………十四、附录（零件及装配图）…………………………..
港口机械课程设计报告 课题名称：DTⅡ(A)带式输送机课程设计 姓名：迟光杰 系部：港口机械系 班级：12港机1班 指导教师：张阳 日期：2014.5.30 成绩： 青岛港湾职业技术学院
2目录 、 一、设计任务 (1) 二、计算过程 (1) 1、已知参数 (1) 2、初选输送机的带速和带宽 (2) 3、计算圆周驱动力 (3) 4、传动功率计算 (5) 5、张力计算 (6) 三、设备选型 ........................................................................................... (10) 1、驱动装置 (10) 2、传动、改向滚筒 (11) 3、托辊 (13) 4、拉紧装置 (16) 5、输送带 (16) 6、清扫器 (17) 7、改向滚筒头架（H型钢） (17) 8、改向滚筒尾架 (17) 9、中部改向滚筒支架 (18)
10、中部传动滚筒支架（ZT） (18) 11、中部传动滚筒支架（ZW） (18) 12、垂直拉紧装置架 (19) 13、中间架 (19) 14、支腿 (19) 15、导料槽 (19) 16、头部漏斗 (19) 四、设计图纸（20123123105） (20) 1、带式输送机布置形式 (20) 2、带式输送机课程设计装配图 (20) 3、35°前倾托辊图纸 (20) 4、传动滚筒图纸 (20)
一、设计任务 根据给定的设计参数，设计出一套带式输送机。 （1）输送机总装配图1张 （2）零件图（2张以上） （3）设计说明书1份 二、计算过程 1、已知参数 （1）带式输送机的布置形式及尺寸，见图1-1； （2）输送能力：Q=1300t/h； （3）输送物料：铁矿石（粒度6-13mm）；堆积密度：ρ=2t/m3；（4）输送机长度：L n=300m；提升高度H=26.2m；倾斜角度δ=5o；（5)工作环境：海边露天作业。
重庆机电职业技术学院课程设计说明书 设计名称：机械设计基础课程设计 题目：带式输送机传动装置
重庆机电职业技术学院 课程设计任务书 机电一体化技术专业2011年级3 班 一、设计题目 带式输送机传动装置 已知条件： 1.工作情况：两班制，连续单向运转，载荷较平稳，运输带速度允许误差 为±0.5%； 2.使用折旧期：五年； 3.动力来源：电力，三相交流，电压380/220V； 4.滚筒效率：0.96（包括滚筒与轴承的效率损失）。 参数 题号 1 2 3 4 5 运输带工作拉力F/（KN） 3.2 3.4 3.5 2.8 2.6 运输带工作速度V/（m/s） 1.5 1.6 1.8 1.5 1.4 卷筒直径D/(mm) 400 400 400 450 450 参数 题号6 7 8 运输带工作拉力F/（KN） 2.4 2.2 2.1 运输带工作速度V/（m/s） 1.5 1.4 1.5 卷筒直径D/(mm) 400 400 500 选择的题号为8 号 数据为：
运输带工作拉力F = 2.1 N 运输带工作速度v = 1.5 m/s 卷筒直径D = 500 mm 二、主要内容 1.拟定和分析传动装置的设计方案； 2.选择电动机，计算传动装置的运动和动力参数； 3.进行传动件的设计计算及结构设计，校核轴的强度； 4.绘制减速器装配图； 5.绘制零件工作图； 6.编写设计计算说明书。 三、具体要求 本课程设计要求在2周时间内完成以下的任务： 1.绘制减速器装配图1张（A2图纸）； 2.零件工作图2张（齿轮和轴，A4图纸）； 3.设计计算说明书1份，约3000字左右。 四、进度安排 五、成绩评定
《机械设计》课程设计设计题目：链式输送机传动装置的设计 内装：1. 设计计算说明书一份 2. 减速器装配图一张（A1） 3. 轴零件图一张（A2） 4. 齿轮零件图一张（A2） 材控系 08-4 班级 设计者：魏明炜 指导老师：张晓辉 完成日期： 2010年12月18日 成绩：_________________________________
河南理工大学
课程设计任务书
带式输送机传动装置的设计 摘要：齿轮传动是应用极为广泛和特别重要的一种机械传动形式，它可以用来在空间的任意轴之间传递运动和动力，目前齿轮传动装置正逐步向小型化，高速化，低噪声，高可靠性和硬齿面技术方向发展，齿轮传动具有传动平稳可靠，传动效率高（一般可以达到94%以上，精度较高的圆柱齿轮副可以达到99%），传递功率范围广（可以从仪表中齿轮微小功率的传动到大型动力机械几万千瓦功率的传动）速度范围广（齿轮的圆周速度可以从0.1ms到200ms或更高，转速可以从1rmin到20000rmin或更高），结构紧凑，维护方便等优点。因此，它在各种机械设备和仪器仪表中被广泛使用。本文设计的就是一种典型的一级圆柱直齿轮减速器的传动装置。其中小齿轮材料为40Cr（调质），硬度约为240HBS，大齿轮材料为45钢（调质），硬度约为215HBS，齿轮精度等级为8级。轴、轴承、键均选用钢质材料。
关键词：减速器、齿轮、轴、轴承、键、联轴器 目录 机械设计课程设计计算说明书 1. 一、课程设计任务书 (1) 二、摘要和关键词 (2) 2. 一、传动方案拟定 (3) 各部件选择、设计计算、校核 二、电动机选择 (3) 三、计算总传动比及分配各级的传动比 (4) 四、运动参数及动力参数计算 (6) 五、传动零件的设计计算 (7) 六、轴的设计计算 (10) 七、滚动轴承的选择及校核计算 (12) 八、键联接的选择及校核计算 (13) 九、箱体设计 (14) 《机械设计》课程设计
操作规程编号：YTO-FS-PD303 链板输送机操作规程通用版 In Order T o Standardize The Management Of Daily Behavior, The Activities And T asks Are Controlled By The Determined Terms, So As T o Achieve The Effect Of Safe Production And Reduce Hidden Dangers. 标准/ 权威/ 规范/ 实用 Authoritative And Practical Standards
链板输送机操作规程通用版 使用提示：本操作规程文件可用于工作中为规范日常行为与作业运行过程的管理，通过对确定的条款对活动和任务实施控制,使活动和任务在受控状态，从而达到安全生产和减少隐患的效果。文件下载后可定制修改，请根据实际需要进行调整和使用。 1.经考试合格并取得操作证者，方准使用设备。操作者必须严格遵守有关安全及交接班制度。 2.开机前检查传动部位及该轮，链板及安全防护装置应牢固可靠。 3.检查各部位的润滑应达到规定要求，未达到应按设备润滑“五定”进行加注润滑油(脂)。 4.开机顺序 (1)先开受料设备或装置。 (2)开动链板输送机。 (3)开动供料装置或设备。 5.设备在运转中要供料均匀。物料过多容易堵塞，流出机外，造成链板脱轨事故。 6.应经常检查链板的松紧程度，必要时可随时调整。不许有受力不均的偏斜现象发生。 7.设备在运转过程中发生任何故障.应立即停机检查修理。 8.停机时应先停供料设备或装置多待输送机上物料走净
课程设计说明书 课程名称：机械设计课程设计指导 设计题目：带式输送机传动设计 专业：安全工程班级：一班 学生姓名: 学号: \ 指导教师: 评定成绩：
目录 1 传动方案的分析与拟定 (1) 2 原动机的选择 (2) 3 带式输送机传动系统的总传动比 (3) 4 传动装置的运动及动力参数计算 (4) 5 V带传动设计 (5) 6 轴的设计 (7) 7 轴承的选择和校核 (11) 8 键连接的选择和校核 (13) 9 联轴器的选择 (16) 10润滑和密封 (17) 11总结 (18) 参考文献 (18)
带式运输机传动装置的设计 设计方案说明书结果 一、传动方案的分析与拟定 1、原始数据 带圆周力F/N 带速v（m/s）滚筒直径D/mm 2800 1.5 450 2、工作条件 三班制，使用年限10年，连续单向运转，载荷平稳，小批量生产， 运输带速度允许误差为±5%。 3、参考方案 传动方案分析：采用V带传动，这种方案外部轮廓尺寸较大，缓冲 吸震能力好，制造安装精度低，成本低，并且有过载保护作用。考虑到 课题的要求，我选择了此方案。其传动简图如下图1-1传动方案简图所 示。 图1-1传动方案简图 1—电动机；２—V带传动；3—级闭式齿轮减速箱；4—联轴器；5—滑 动轴承;６—带式输送机
二、原动机的选择 1、选择电动机的类型和结构形式 电动机的类型和结构形式应该根据电源种类、工作条件、工作时间的长短及载荷的性质、大小、启动性能和过载情况等条件来选择。工业 上一般采用三相交流电动机。Y 系列三相交流异步电动机由于结构简单、价格低廉、维护方便等优点，故其应用最广泛。在经常启动、制动和反转、间歇或短时工作的场合，要求电动机的转动惯量小和过载能力大，可以选用YZ 和YZR 系列三相异步电动机。 2、确定电动机的功率 (1)稳定运作下工作机主轴上所需功率Pw ： /10002800 1.5/1000 4.2Pw fv kw ==?= (2)传动装置的总效率： 212340.867ηηηηη=???= 式中: 1η ─ v 带传动效率(0.95) 2η ─ 一对滚动轴承的传动效率(0.98) 3η─ 联轴器的传动效率(0.99) 4η ─ 输送机的传动效率(0.96) (3)电动机所需的功率： / 4.84d w P P kw η== 满足d e P P ≥条件的Y 系列三相异步交流电动机额定功率Pe 应取为5.5kW ，即=Pe 5.5（kW ） 3、确定电动机的转速 (1)由原始数据得知： ()60000/63.69/min w n v D r π=≈ 按手册推荐的传动比合理范围，取圆柱齿轮传动一级减速器传动比
