链板输送机
链板输送机 使用说明书 目录 一、概述 二、主要技术参数 三、结构原理 四、安装 五、使用说明 六、维修 一、概述
BFW型链板输送机在造纸行业主要用于输送各种散状或捆状物料，可做水平输送或倾斜度小于30°的输送。多用于废纸、浆板到碎浆机的喂料。 该机结构合理，采用链条带动槽板运动而输送物料，具有输送能力大，动力消耗低，磨损小，工作可靠等优点，经全国多家造纸厂使用，效果很好，是目前最理想的废纸和浆板输送设备。 为了满足用户需要，考虑到工艺布置要求，链板输送机传动装置分右装和左装两种（顺物料运行方向看，传动装置在机器右侧的为右装，反之为左装），用户单位可根据工艺设计要求选用链板输送机装配形式，订货时均应在合同中予以注明。 链板输送机型号意义说明： 二、主要技术参数 型号BWF BWF BWF BWF BWF BWF BWF BWF 有效宽度:mm 1200 1400 1600 1800 2000 2200 2400 2600
喂料能力： M3/H 65-210 80-255 95-300 110-34 5 140-39 160-43 200-50 240-60 输送物料浆板，废纸 物料最大块度 mm 1000 1200 1400 1600 1800 2000 2200 2400 电机功率KW 3-5.5 4-7.5 5.5-11 11-15 15-22 22-30 30-45 37-55 备注以上参数依原料不同将会做相应的调整，最终各参数详见技术方案 三、结构原理 链板输送机由头部驱动装置、尾轮装置、拉紧装置、链板及机架等五个部分组成。 1、头部驱动装置 由电动机、减速器、传动装置及主动链轮装置等组成。动力是由驱动装置通过一对套筒滚子链轮传给主轴，进而带动槽板运行。为了适应不同输送速度的需要，可借助更换传动链轮的齿数比，改变槽板的运行速度。主动链轮装置采用二只齿数为6的链轮带动两条片式牵引链及槽板沿导轨运行。 2、尾轮装置 该机链板的改向部分，它由尾轮轴、两只尾轮及轴承等组成。 3、拉紧装置 拉紧装置采用螺旋拉紧的方式，用来调节牵引链条的松紧程度。 4、链板部分 由牵引链和槽板组成。牵引链采用耐冲击、运行平稳可靠的片式牵引链，内链片中间装有滚轮，在轨道上滚动，以减少摩擦阻力和磨损。槽板用螺栓与牵引链紧固在一起。
机械设计课程设计 计算说明书 题目螺旋输送机传动装置 指导教师杨金勇 院系机电学院 班级机自2012级10班 学号03121186 姓名梁威
目录 一、机械传动装置的总体设计………………….… 1.1.1螺旋输送机传动装置简图 1.1.2，原始数据 1.1.3，工作条件与技术要求 1.2.4，设计任务量 二、电动机的选择………………………………………. 2.1 选择电动机的类型和结构形式 2.2 选择电动机的功率 2.3 初选电动机 三、计算总传动比及分配各级的传动比……………… 3.1 计算总传动比 3.2 分配传动装置各级传动比 四、计算各轴的功率，转数及转矩……………………… 4.1 已知条件 4.2 电动机轴的功率P，转速n及转矩T 4.3 Ⅰ轴的功率P，转速n及转矩T 4.4 Ⅱ轴的功率P，转速n及转矩T 4.5 Ⅲ轴的功率P，转速n及转矩T 五、齿轮的设计计算……………………………… … 5.1齿轮传动设计准则 5.2 斜齿1、2齿轮的设计 5.3 斜齿3、4齿轮的设计
5.4 开式锥齿轮的设计 六、铸造齿轮结构尺寸………………………………………. 七、轴的设计计算………………………………………….. 7.1轴的尺寸设计及滚动轴承的选择 7.2轴的强度校核 八、轴承端盖的选择…………………………………………… 九、键联接的选择及计算………………………………….. 十、联轴器的选择……………………………………………十一、减速器箱体的设计………………………………….十二、润滑及密封设计…………………………………….十三、减速器的维护和保养………………………………十四、附录（零件及装配图）…………………………..
1.传动装置的总体方案设计 1.1 传动装置的运动简图及方案分析 1.1.1 运动简图 输送带工作拉力 kM /F 6.5 输送带工作速度 /v (1 m -?s ) 0.85 滚筒直径 mm /D 350 1.1.2 方案分析 该工作机有轻微振动，由于V 带有缓冲吸振能力，采用V 带传动能减小振动带来的影响，并且该工作机属于小功率、载荷变化不大，可以采用V 带这种简单的结构，并且价格便宜，标准化程度高，大幅降低了成本。减速器部分两级展开式圆柱齿轮减速，这是两级减速器中应用最广泛的一种。齿轮相对于轴承不对称，要求轴具有较大的刚度。高速级齿轮常布置在远离扭矩输入端的一边，以减小因弯曲变形所引起的载荷沿齿宽分布不均现象。原动机部为Y 系列三相交流异步电动机。 总体来讲，该传动方案满足工作机的性能要求，适应工作条件、工作可靠，此外还结构简单、尺寸紧凑、成本低传动效率高。 1.2电动机的选择 1.2.1 电动机的类型和结构形式 电动机选择Y 系列三相交流异步电动机，电动机的结构形式为封闭式。
1.2.2 确定电动机的转速 由于电动机同步转速愈高，价格愈贵，所以选取的电动机同步转速不会太低。在一般 机械设计中，优先选用同步转速为1500或1000min /r 的电动机。这里选择1500min /r 的电动机。 1.2.3 确定电动机的功率和型号 1.计算工作机所需输入功率 1000 P Fv w = 由原始数据表中的数据得 P W = 1000 FV = KW 3 1000 10 85.05.6?? =5.25kW 2.计算电动机所需的功率)(P d kW η/P d w P = 式中，η为传动装置的总效率 n ηηηη???=21 式子中n ηηη,,21分别为传动装置中每对运动副或传动副的效率。 带传动效率95.01=η 一对轴承效率99.02=η 齿轮传动效率98.03=η 联轴器传动效率99.04=η 滚筒的效率96.05=η 总效率84.096.099.098.099.095.02 3 =????=η kW kW P W 58.684.0525 .5P d == =η 取kW 5.7P d =
机械设计基础课程设计 设计说明书 课题名称 系别 专业 班级 姓名 学号 指导老师 完成日期
目录 一设计任务书 (3) 二传动方案的拟定 (4) 三电机的选择 (4) 四运动和动力参数的计算 (5) 五传动件的设计计算 (6) 六轴的设计 (12) 七滚动轴承的选择与寿命计算 (20) 八联轴器的选择 (24) 九键联接的选择和验算 (25) 十箱体的设计 (26) 十一减速器附件的设计 (26) 十二润滑和密封 (27) 参考文献 (28) 一、设计任务书 矿用链板输送机传动装置设计 1、设计条件： （1）机器用途：煤矿井下运煤； （2）工作情况：单向运输，中等冲击； （3）运动要求：输送机运动误差不超过7%； （4）工作能力：储备余量15%； （5）使用寿命：十年，每年300天，每天8小时；
（6）检修周期：半年小修，一年大修； （7）生产批量：小批量生产； （8）制造厂型：中小型机械厂； 2、输送机简图：如图1 3、原始数据： 运输机链条速度：0.5m/s； 运输机链条拉力：16KN； 主动星轮齿数：9； 主动星轮节距：50mm； 4、设计任务： （1）设计内容：①电动机选型②传动件设计③减速器设计④联轴器选型设计；（2）设计工作量：①装配图1张②零件图2张； 二、传动方案的拟定 根据传动装置各部分的相对位置（如图1），综合考虑工作机的性能要求、工作条件和可靠性，以使结构简单、尺寸紧凑、加工方便、成本低、传动效率满足要求等，选择二级圆锥-圆柱齿轮减速器，机构运动简图如图2：
三、电机的选择 1、计算运输机主轴的转速和功率 （1）转速w n 由原始数据可得主动星轮的直径d= π pz = 14 .39 50?=143.3㎜, 则w n = d v π60=1433 .014.35 .060??=66.672r/min （2）功率w P p w =Fv=12×0.5=6kw 2、电动机的功率 （1）传动装置的总效率η 由参考文献[1]表1-2查得： 滚筒效率η1=0.96； 弹性联轴器效率η2=0.99； 滚动轴承效率η3=0.98；
链板输送机的使用说明 一、概述： BFW型板链式输送机在造纸行业主要用于散状、捆状、块状、混合状废纸或桨包及其他物料的输送，一般在有规模的造纸企业中使用。 二、链板输送机主要特点： 该机为消化吸收国外先进技术而设计定型，主要特点有： 1.倾角大：用于输送散状废纸最大可达30o； 输送捆状废纸的倾角≤22o。 2.易损件少：易损件只有粉末冶金含油轴承，且也非常耐磨。 3.承载力强：长轴、短轴外用了优质合金钢套。 4.用材讲究：如轨道为轻轨，拉紧装置用螺丝、螺杆为不锈钢 材质等。https://www.doczj.com/doc/3f2739918.html, 5.润滑方式独特。 6.钢套与轴的相对运动几乎没有，使内外链板寿命大大提高。 7.槽底板：采用双圆弧板，与各种链板输送机截然不同。 8.滚轮部份采用封闭结构，详见简图。 9.槽底板两边加挡边，使偶然出现的少量小块状物料不会从两 边漏出,详见简图。 10.槽底板一概使用一次成型的冲压件。 11.主要结构：详见“说明书”及附图。 三、链板输送机的调整及试运转说明： （A）调试前注意事项： 1)各连接螺栓应拧紧。
2)设备内应无遗留杂物。 3)各运动件的油嘴内加注润滑油，减速器按说明书加注润滑油。 4)电气接线应进行全面检查。 （B）调试时注意事项： 1)设备各系统进行全面检查确认无误后，设备先进行空载调试工作，在故 障全部排除后，再作10—20小时的空载跑合试验，最后再进行负荷试验车。https://www.doczj.com/doc/3f2739918.html, 2)主动链轮、尾轮的轮齿与牵引链条，是否在正常啮合状态下工作。如差 异甚大，可拧动主动链轮、被动链轮的轴承座螺栓，微微调节主动链轮、被动链轮的中心线位置。 3)调节拉紧装置，使二牵引链的初张力均衡适度，初张力过大时，则增加 动力消耗；过小时，则影响链轮和牵引链的正常啮合，增加运行中的不稳定性。 4)检查所有行走的滚轮，是否转动灵活。如有卡轨和滑动等现象，应立即 更换或排除故障。 5)运行中，各运动构件如有卡死和强制的机械磨擦等现象，应立即排除。（C）调试后正常运转时注意事项： 1)操作时应力求均匀加料，给料最大块度应控制在规定范围内。 2)不宜在满载时停车和起动，不能开倒车。 3)应定期检查槽底板及链板的螺栓连接情况，发现有松动现象，应及时处 理。 4)牵引链的松紧应适用于度，运行中应勤检查，必要时应调整张紧装置的 调节螺杆。 5)减速器在开始运转7—14天后须更换新润滑油，以后可根据情况3—6
网带链板输送机设计 网带链板输送机的主要技术参数： 1.输送能力：输送机的输送能力是指单位时间内输送的物料量。在输送散状物料时，以每小时输送物料的质量或体积计算；在输送成件物品时，以每小时输送的件数计算。 2.输送速度：提高输送速度可以提高输送能力。在以输送带作牵引件且输送长度较大时，输送速度日趋增大。但高速运转的带式输送机需注意振动、噪声和启动、制动等问题。对于以链条作为牵引件的输送机，输送速度不宜过大，以防止增大动力载荷。同时进行工艺操作的输送机，输送速度应按生产工艺要求确定。 3.构件尺寸：输送机的构件尺寸包括输送带宽度、板条宽度、料斗容积、管道直径和容器大小等。这些构件尺寸都直接影响输送机的输送能力。 4.输送长度和倾角：输送线路长度和倾角大小直接影响输送机的总阻力和所需要的功率。 网带链板输送机是在一定的线路上连续输送物料的物料搬运机械，又称连续输送机，主要分为网带式输送机和链板式输送机，根据输送线的各种要求进行选用。采用模块式网带，将输送带整个宽度上的塑料铰接销进行延伸，并且将注塑成型的网带进行组装构成互锁单元。 网带链板输送机广泛应用于饮料瓶、铝罐、药品、化妆品、食品等行业的输送，通过选用不同的网带可以制作成储瓶台、提升机、杀菌机、蔬菜清洗机、冷瓶机以及肉食品输送等行业专用设备。网带链板输送机的主要技术参数： 1.输送能力：输送机的输送能力是指单位时间内输送的物料量。在输送散状物料时，以每小时输送物料的质量或体积计算；在输送成件物品时，以每小时输送的件数计算。 2.输送速度：提高输送速度可以提高输送能力。在以输送带作牵引件且输送长度较大时，输送速度日趋增大。但高速运转的带式输送机需注意振动、噪声和启动、制动等问题。对于以链条作为牵引件的输送机，输送速度不宜过大，以防止增大动力载荷。同时进行工艺操作的输送机，输送速度应按生产工艺要求确定。 3.构件尺寸：输送机的构件尺寸包括输送带宽度、板条宽度、料斗容积、管道直径和容器大小等。这些构件尺寸都直接影响输送机的输送能力。 4.输送长度和倾角：输送线路长度和倾角大小直接影响输送机的总阻力和所需要的功率。 网带链板输送机是在一定的线路上连续输送物料的物料搬运机械，又称连续输送机，主要分为网带式输送机和链板式输送机，根据输送线的各种要求进行选用。采用模块式网带，将输送带整个宽度上的塑料铰接销进行延伸，并且将注塑成型的网带进行组装构成互锁单元。 网带链板输送机广泛应用于饮料瓶、铝罐、药品、化妆品、食品等行业的输送，通过选用不同的网带可以制作成储瓶台、提升机、杀菌机、蔬菜清洗机、冷瓶机以及肉食品输送等行业专用设备。 上海柯灿机械培训资料
链板输送机链条结构分析与改进 链板输送机广泛应用于矿山、冶金和水泥建材等行业，输送非粘性的块状、粒状及粉状物料，主要由传动装置、头部星轮、链条、运输盘、尾轮装置和支架等组成，属于链传动。链传动是两个或多个链轮之间用链作为挠性拉拽元件的一种啮合传动。与带传动相比有以下优点：无弹性滑动和打滑现象，传动效率高；不需要太大张紧力，作用在轴上的径向压力较小；在同样使用条件下，结构较紧凑；能在高温和速度较低的情况下工作。但是，链板输送机本身有一定的缺点：低速重载时链条过载容易发生静强度不足而破断；因为润滑效果不好，在运行过程中容易使滚子内孔及轴局部磨损；铰链磨损造成链的伸长，链的节距增大会使动载荷增加和个别零部件损坏或从链轮上脱落。链板输送机作为输送物料的主要输送设备，其性能的好坏直接影响输送物料的效率。由于以上缺点，每年企业要消耗大量的链板输送机备件，不利于降低生产成本，为此，对链板输送机进行合理的结构改进，提高设备的可靠性和使用寿命，减少设备检修率和工人劳动强度，对提高输送设备作业率、降低企业生产成本具有重要的现实意义。 1.原链板输送机链条存在的问题 某冶炼厂有链板输送机共6台，总长500m，年产量90~120万t。其链条联接结构如图1所示。自投产以来，链板输送机常出现一些问题，主要表现在： ①滚子、含油轴承套、钢套及销轴严重磨损，且不易检修； ②滚子运转不灵活，与滚子接触的轨道因磨损失效； ③链板轴孔磨损，变形成长孔，链条节距变长，且不均匀、不对称，产生电机因过载而烧毁事故； ④随着产量的增加，链板运输机的负载增大，内外链板因冲击、过载，常发生拉断现象； ⑤链条的运行轨迹为不规则的曲线，轨道弯曲变形，轨距发生变化，严重时还造成链板输送机出轨等重大事故。 图1 改进前的链条结构 由于上述问题，链板输送机常被迫停车检修。据统计，每年需对链板输送机进行一次大修，更换内外链板、销轴、含油轴承套、钢套和滚子等备件，备件成本及检修成本达150万元以上，不仅消耗巨大，还增加了检修人员的劳动强度，降低了输送设备的作业率，不利于企业的发展。 2.结构分析 改进前的链条联接结构：销轴与钢套采用过盈配合，钢套与含油轴承套之问为间隙配合，含油轴承
BLT型链板输送机 使 用 说 明 书
目录 一、概述 二、链板输送机的安装 三、链板输送机的调整 四、操作与维护

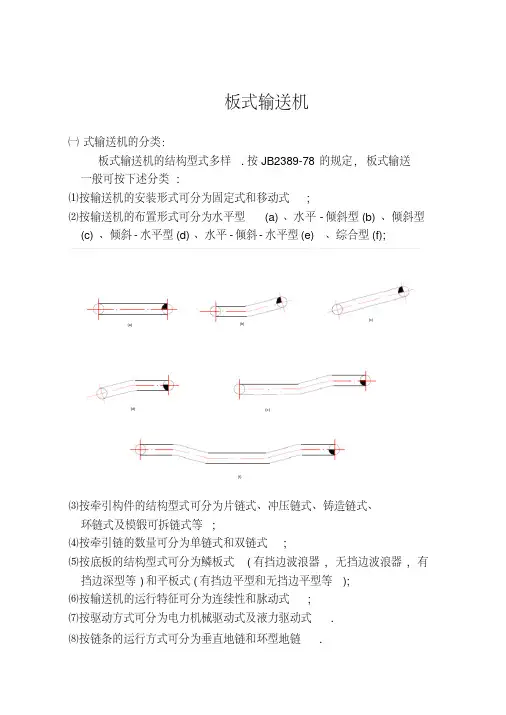

一、概述 1、BLT型链板机的布置形式分为（1）水平型、（2）倾斜型、（3）倾斜水平型、（4）水平倾斜型、（5）水平倾斜水平型。 2、中型板式给料机适用于冶金、煤炭、化工、电力、机械制造等部门，它可沿水平或倾斜方向输送散状物料或成件物品。也可用于流水线生产线中运送成件物。由于它的承载部件和运行部分均用金属材料构成，因而与其它连续运输机械相比，它可输送比较沉重的、粒度较大的磨琢性强的物料或成件物，并且适用于输送600℃—700℃的高温物料或成件物。 3、BLT型链板机有以下特点： （1）、适用范围广。 （2）、输送能力大，一般生产能力可达到1000t/h. （3）、牵引链的强度高，可用作长距离输送。 （4）、输送线路布置灵活，与带式输送机相比，板式给料机可在较大的倾角和较小的弯曲半径的条件下输送。因此布置的灵活性较大，板式给料机的倾角可达30°—50°，弯曲半径一般约为5-8m。（5）、在输送过程中可进行分类，干燥、冷却或袋配等各种工艺加工。 （6）、运行平稳可靠。 （7）、由于链板输送机的所有部件都是金属材料，而且其底板和牵引链自重大。故机体笨重，且空载功率大。 （8）、底板和牵引链的磨损快，润滑和维修不便，而且噪音较大。 （9）、结构较复杂，制造工作量大，加之自重大，因而造价高。 4、主要部件 （1）、牵引链（片式链）、片式链条耐冲击，运行平稳，工作可靠。 （2）、底板是板式给料机的承载构件，采用螺栓或焊接与牵引构件联接在一起。 （3）、机架 板式给料机的机架有头轮装置机架、尾轮装置机架、中间支架、凹弧段支架和凸弧段支架。 （4）、张紧装置 螺旋张紧装置是板式给料机常用的张紧形式。 （5）、驱动装置 由于链板机的速度低，一般采用综合式的传动机构即除减速机外，还配置如齿轮等减速设备构成的开式传动机构。 5、整体图
机械设计基础课程设计设计说明书机械与动力工程学院车辆工程专业 车辆 设计者： 指导教师： 2013年6月
河南理工大学 目录 一设计任务书 (3) 二传动方案的拟定 (4) 三电机的选择 (4) 四运动和动力参数的计算 (5) 五传动件的设计计算 (6) 六轴的设计 (12) 七滚动轴承的选择与寿命计算 (20) 八联轴器的选择 (24) 九键联接的选择和验算 (25) 十箱体的设计 (26) 十一减速器附件的设计 (26) 十二润滑和密封 (27) 参考文献 (28)
一、设计任务书 矿用链板输送机传动装置设计 1、设计条件： （1）机器用途：煤矿井下运煤； （2）工作情况：单向运输，中等冲击； （3）运动要求：输送机运动误差不超过7%； （4）工作能力：储备余量15%； （5）使用寿命：十年，每年300天，每天8小时； （6）检修周期：半年小修，一年大修； （7）生产批量：小批量生产； （8）制造厂型：中小型机械厂； 2、输送机简图：如图1 3、原始数据： 运输机链条速度：s； 运输机链条拉力：16KN； 主动星轮齿数：11； 主动星轮节距：50mm； 4、设计任务： （1）设计内容：①电动机选型②传动件设计③减速器设计④联轴器选型设计；（2）设计工作量：①装配图1张②零件图2张；
二、传动方案的拟定 根据传动装置各部分的相对位置（如图1），综合考虑工作机的性能要求、工作条件和可靠性，以使结构简单、尺寸紧凑、加工方便、成本低、传动效率满足要求等，选择二级圆锥-圆柱齿轮减速器，机构运动简图如图2： 三、电机的选择 1、计算运输机主轴的转速和功率 （1）转速w n 由原始数据可得主动星轮的直径d=πpz =14 .31150?=㎜, 则w n = d v π60=175159 .014.36 .060??=min （2）功率w P p w =Fv=16×= 2、电动机的功率
链板输送机主要故障类型及解决措施 链板输送机是工业生产中常用的物料输送设备，虽说很普通但对于整个生产系统是否正常运转起着至关重要的作用。在实际生产中，链板输送机故障多表现为传送链条的故障，而链板输送机的传送链条是输送机的主要构件，是非常重要的牵引装置，它由连接链、链板、接链环3部分组成。因此，链板输送机传送链条各部件选择的优劣，对于输送机的正常运行起着关键的作用。鉴于此，本文主要针对链板输送机传送链条的故障原因进行分析，以期能够尽可能降低链板输送机的故障率，减少输送机维修费用，提高生产效率。 1、故障类型 链板输送机链条的故障类型有以下几种表现：链板损坏、传送链条在链板机槽中脱出、传送链条在动力链轮上脱落、连接链环断裂、接链环损坏。 2、原因分析 (1)链板损坏大多为过度磨损和弯曲变形，偶尔有开裂现象。其产生原因主要有：①链板机槽底板铺设不平整，或者超出设计要求的弯曲角度；②链板机槽底板接合不好，或者局部变形；③较大块状的输送物料在运行中受到挤压或卡死，使传送链条瞬间承受很大的冲击应力；④当相邻链板之间距离超过了临界要求时，长期超负荷运行，导致链板损坏。 (2)传送链条在链板机槽中脱出，其产生原因主要有：①链板输送机链板机槽底板在铺设时未能按设计要求铺平铺直，而是凸凹不平、过度弯曲；②链板或链板机槽严重磨损，使两者之间间隙过大；③链板两边传送链条长短不同，受力不平衡；④链板变形弯曲过度使链板链链距变小；⑤链板输送机的传送链条预张力不够，在机尾处造成堆链，使得链板极易从链板机槽中脱出。 (3)动力链轮与传送链条之间不能正常啮合，致使传送链条在动力链轮上脱落，出现俗称的“跳牙”现象。其产生原因主要为：①动力链轮磨损严重或搅入杂物；②两条链松紧不一致；③链板歪斜严重或间距过大； ④机头安装不到位，链条与机头垂直度不符合要求；⑤动力链轮与传动轴之间间隙过大导致动力链轮倾斜或晃动。 (4)连接链环断裂。我国链板输送机使用的各种连接链是按照相关标准生产的，其破断负荷约为链板可承受拉力的近10倍，安全系数大，理论上是不应该发生断链事故的，但实际使用中的连接链故障率却较大，究其产生原因主要是：①长时间承受脉动载荷，在远低于破断拉力下，疲劳破坏，断口一般在链环圆弧与直线的过渡连接处；②生产制造质量不符合标准，材料和热处理水平不过关；③传送链条在运行中与链板机槽、链轮、物料等不断接触摩擦而产生磨损，而圆弧与直线的过渡连接处为磨损的最严重地方，承力截面积逐渐下降，导致强度降低，主要为由物料或链板机槽导致的链环的直线部分外侧、圆弧部分外侧磨损和由两两连接环之间导致的内侧磨损3个部位；④连接链环腐蚀，产生锈蚀、麻坑、脱皮，使截面积减小，抗拉强度降低；⑤物料中混入铁器等发生卡链，链条拉力被拉断；⑥传送链条在满载或超载的情况下频繁起动，使传送链条承受的冲击力超过了强度极限；⑦链条预张力不足、太松，形成堆链，造成链板出槽，发生卡链现象；⑧预张力过大使传送链条太紧，加速了链条的磨损，在发生卡链时没有了缓冲余地，缩短了使用寿命；⑨链板的间距超过两倍的要求间距时，当运转到机头处时，由于传送链条的张力，使没有链板的链条绷起，无法在链板机槽中滑动，下一链板也随链条绷起，与机头卸料装置干涉，发生卡链，造成断链；⑩两条链条松紧度不一致，使负荷集中在其中较紧的链条上，从而超过强度极限。 (5)接链环损坏。在实际使用中，由于接链环往往比输送链条稍大，磨损情况也较严重，因此接链环成了整个传送链条中的薄弱点。它的损坏形式主要为严重磨损、断裂、拉开，其产生原因主要为：①长期承受脉动载荷，疲劳破坏；②连接销或螺栓松动脱落，未能及时发现补充，致使接链环受力不匀或拉脱；
链板输送机课程设计
机械设计课程设计计算说明书 题目螺旋输送机传动装置 指导教师杨金勇 院系机电学院 班级机自2012级10班 学号 03121186 姓名梁威
目录 一、机械传动装置的总体设计………………….… 1.1.1螺旋输送机传动装置简图 1.1.2，原始数据 1.1.3，工作条件与技术要求 1.2.4，设计任务量 二、电动机的选择………………………………………. 2.1 选择电动机的类型和结构形式 2.2 选择电动机的功率 2.3 初选电动机 三、计算总传动比及分配各级的传动比……………… 3.1 计算总传动比 3.2 分配传动装置各级传动比 四、计算各轴的功率，转数及转矩……………………… 4.1 已知条件 4.2 电动机轴的功率P，转速n及转矩T 4.3 Ⅰ轴的功率P，转速n及转矩T 4.4 Ⅱ轴的功率P，转速n及转矩T 4.5 Ⅲ轴的功率P，转速n及转矩T 五、齿轮的设计计算………………………………… 5.1齿轮传动设计准则 5.2 斜齿1、2齿轮的设计 5.3 斜齿3、4齿轮的设计
5.4 开式锥齿轮的设计 六、铸造齿轮结构尺寸………………………………………. 七、轴的设计计算………………………………………….. 7.1轴的尺寸设计及滚动轴承的选择 7.2轴的强度校核 八、轴承端盖的选择…………………………………………… 九、键联接的选择及计算………………………………….. 十、联轴器的选择……………………………………………十一、减速器箱体的设计…………………………………. 十二、润滑及密封设计……………………………………. 十三、减速器的维护和保养………………………………十四、附录（零件及装配图）…………………………..
链板输送机是一种以标准链板为承载面，由马达减速机为动力传动的传送装置。链板式输送机，由动力装置（电机）、传动轴、滚筒、张紧装置、链轮、链条、轴承、润滑剂、链板等等构成。其中带动物料的输送的主要的两个部分为：链条，利用它的循环往复运动提供牵引动力；金属板，作为输送过程中的承载体。满足饮料贴标、灌装、清洗等设备的单列输送的要求，我们可以将两条链板输送机的头尾部做成重叠式的混合链使得瓶（罐）体处于动态过度状态，使输送线上不滞留物料，可以满足空瓶以及实瓶压力和无压力输送。 （链板输送机——图例） 【链板输送机简介】 链板式输送机，由动力装置（电机）、传动轴、滚筒、张紧装置、链轮、链条、轴承、润滑剂、链板等等构成。其中带动物料的输送的主要的两个部分为：链条，利用它的循环往复运动提供牵引动力；金属板，作为输送过程中的承载体。其原理主要是利用固接在牵引链上的一系列链条提供牵引力，用金属板作承载体物料随着水平或者倾斜方向输送。链板式输送机被广泛运用于各行各业之中，电力、冶金、酿酒、化工、医疗、机械制造等等宽广的领域。为满足生产现场的各种需求，我们可以对自动
化线中的输送机器进行具体设计，来达到要求和目的。 【链板输送机优势】 1、链板输送机的输送面平坦光滑、摩擦力小，物 料在输送线之间的过渡平稳，可输送各类玻璃瓶、 PET瓶、易拉罐等物料，也可输送各类箱包； 2、链板有不锈钢和工程塑料等材质、规格品种繁 多，可根据输送物料和工艺要求选用，能满足各行 各业不同的需求； 3、机架材质分铝型材、普通碳钢、不锈钢； 4、输送速度准确稳定，能保证的同步输送； 5、链板输送机一般都可以直接用水冲洗或直接浸 泡在水中，设备清洁方便，能满足食品、饮料行业 对卫生的要求； 6、设备布局灵活。可以在一条输送线上完成水平、倾斜和转弯输送； 7、设备结构简单，维护方便。 【链板输送机特点】 链板输送机在饮料行业不仅给人们节约了时间，还带来了方便，一个小小的输送过程既满足了饮料贴标、灌装、清洗等要求，还有杀菌和存储的作用。可是链板输送机在使用的时候有些地方需要工作人员注意，如下： 1、链板输送机在运输过程中运输和储存 在物品运输和储存过程中注意不能和酸碱、油、水等污染物接触，并且要远离热源；避免长期阳光直射和雨雪浸淋；储存温度应保持在–100℃—400℃，相对湿度应保持在50-80。运输和储存过程中不得挤压、碰撞。 2、链板输送机的吊装
机械原理课程设计 --步进输送机 机械工程学院 机械设计制造及其自动化专业 指导老师：虞红根 姓名：施志祥学号：101816 设计人：徐青、施志祥、高瑜刚、李浩伦 完成日期：2012年5月11日
设计题目及要求 题目：步进输送机设计（题二） 工作原理： 步进输送机是一种间歇输送工件的传送机械。工件由料仓卸落到轨道上。滑架作往复运动，滑架正行程时，使工件向前运动；滑架返回时，工件不动。当滑架又向前运动时，使下一个工件向前运动，可使工件保持一定的时间间隔卸落到轨道上。 原始数据及设计要求： 1）输送工件的形状和尺寸，如下图所示。 单位：mm 输送步长为H=840mm。 2）滑架工作行程平均速度为0.42m/s。要求保证输送速度尽可能的均匀，行程速比系数K值为1.7左右。 3）滑架导轨水平线至安装平面的高度在1100mm以下。 4 ）电动机功率可选用1.1kw, 1400r/min左右（如Y90S-4）。
注意事项及难点提示： 1）机构的协调设计； 2）步进输送机构与插断机构的主要审计参数有些已给定，有些需要计算或自行确定。比如，可按已知行程，平均速度和行程速比系数确定曲柄转速。 3）步进输送机运动简图应进行多方案比较。工件的运送要求平稳和有较高的定位精度。进行方案评价是，侧重点应放在运动和动力功能质量方面（比如，工件停放在工位上之前的速度变化应尽量平缓）。 工艺动作分解 机构选型 加料：由工件做自由落体运动完成
插断：插断机构 方案一： 工作原理： 运用凸轮加弹簧，使工件往下掉的开关始终与凸轮表面接触，从而与凸轮表面运行轨迹一致，实现开关一开一闭。 优点： 1. 只要适当地设计出凸轮的轮廓曲线，就可以使推杆得到想要的 运动规律，易实现插断； 2. 结构紧凑，计算简单。 缺点： 1.加工两个凸轮，成本较高； 2．凸轮与推杆之间的点、线接触，是使得凸轮轮廓易磨损； 3．较难实现同步传递动力给两个凸轮。

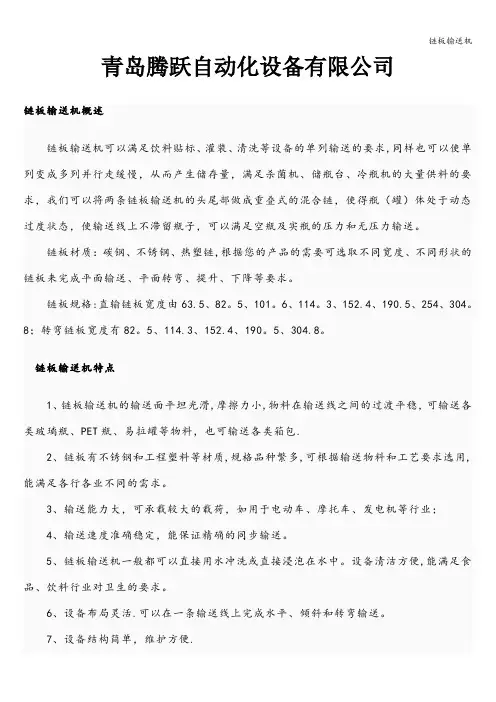

青岛腾跃自动化设备有限公司 链板输送机概述 链板输送机可以满足饮料贴标、灌装、清洗等设备的单列输送的要求，同样也可以使单列变成多列并行走缓慢，从而产生储存量，满足杀菌机、储瓶台、冷瓶机的大量供料的要求，我们可以将两条链板输送机的头尾部做成重叠式的混合链，使得瓶（罐）体处于动态过度状态，使输送线上不滞留瓶子，可以满足空瓶及实瓶的压力和无压力输送。 链板材质：碳钢、不锈钢、热塑链，根据您的产品的需要可选取不同宽度、不同形状的链板来完成平面输送、平面转弯、提升、下降等要求。 链板规格：直输链板宽度由63.5、82.5、101.6、114.3、152.4、190.5、254、304.8；转弯链板宽度有82.5、114.3、152.4、190.5、304.8。 链板输送机特点 1、链板输送机的输送面平坦光滑，摩擦力小，物料在输送线之间的过渡平稳，可输送各类玻璃瓶、PET瓶、易拉罐等物料，也可输送各类箱包。 2、链板有不锈钢和工程塑料等材质，规格品种繁多，可根据输送物料和工艺要求选用，能满足各行各业不同的需求。 3、输送能力大，可承载较大的载荷，如用于电动车、摩托车、发电机等行业； 4、输送速度准确稳定，能保证精确的同步输送。 5、链板输送机一般都可以直接用水冲洗或直接浸泡在水中。设备清洁方便，能满足食品、饮料行业对卫生的要求。 6、设备布局灵活。可以在一条输送线上完成水平、倾斜和转弯输送。 7、设备结构简单，维护方便。 链板输送机以标准链板为承载面，由马达减速机为动力传动；我们可以通过多列链板并行，使链板输送机做的很宽并形成差速，利用多列链板的速度差使多列输送在无挤压的情况下变为单列输送，从而满足饮料贴标、灌装、清洗等设备的单列输送的要求，同样也可以使单列变成多列并行走缓慢，从而产生储存量，满足杀菌机、储瓶台、冷瓶机的大量供料的要求，我们可以将两条链板输送机的头尾部做成重叠式的混合链使得瓶（罐）体处于动态过度状态，使输送线上不滞留物料，可以满足空瓶以及实瓶压力和无压力输送。 材质：碳钢、不锈钢、热塑链，根据您的产品的需要可选取不同宽度、不同形状的链板来完成平面输送、平面转弯、提升、下降等要求。
目录 前言........................................................ - 1 - 1 设计任务................................................... - 2 - 1.1 设计题目............................................... - 2 - 1.2 传动系统参考方案....................................... - 2 - 1.3 原始数据............................................... - 2 - 1.4 工作条件............................................... - 3 - 2 传动系统的总体设计......................................... - 3 - 2.1 电动机的选择........................................... - 3 - 2.1.1 选择电动机的类型.................................. - 3 - 2.1.2 选择电动机的容量.................................. - 3 - 2.1.3 计算传动装置总传动比和分配各级传动比.............. - 4 - 2.1.4 计算传动装置的运动和动力参数...................... - 5 - 3 皮带轮传动的设计计算....................................... - 6 - 4 齿轮传动的设计计算......................................... - 9 - 4.1 选择齿轮材料及精度等级................................. - 9 - 4.2 按齿面接触疲劳强度设计................................. - 9 - 4.3 主要尺寸计算.......................................... - 10 - 4.4 按齿根弯曲疲劳强度校核................................ - 11 - 4.5 齿轮的圆周速度v....................................... - 11 - 5 轴及键的设计计算.......................................... - 11 - 5.1 选择轴的材料，确定许用应力............................ - 11 - 5.2 按扭转强度估算轴径.................................... - 12 - 5.2 轴承的选择及校核...................................... - 16 - 5.3 键的选择计算及校核.................................... - 17 - 6 联轴器的选择.............................................. - 1 7 - 6.1 计算转矩.............................................. - 18 - 6.2 选择型号及尺寸........................................ - 18 - 7 润滑、密封装置的选择...................................... - 18 - 7.1 润滑油的选择.......................................... - 18 - 7.2 密封形式.............................................. - 19 - 7.3 箱体主要结构尺寸计算.................................. - 21 -
VF－Ⅱ－U15－S1/40型 输送机 操 作 指 南 致客户： 尊敬的客户，使用本机前必须仔细的阅读该操作指南，并严格按照其进行使用，否则由于您的操作不当给您带来的伤害与损失概与本公司无关Weifu感谢您的信赖
注意事项 电源：1、必须接入与本机型匹配的电源 2、电压差不得大于±％5 3、必须采用国家标准法安全接地 电控：1、不得随意拆卸、更换电器元件和给该线路线路 2、不得更改与本机控制无关的调速器参数 3、控制箱内不得混入如铁屑等一类的导电介质 4、室温下使用环境的湿度不得大于80％， 5、控制箱必须远离电磁波源 机械：1、本机严禁攀爬、乘坐 2、工作人员距离传动头、尾不得小于0.5米，本机运行中严 禁拆卸或更换部件，手指等人体活动部位严禁靠近运动部件 3、本机不得接触强酸强碱等有强腐蚀性的物质 4、本机严禁超负荷运转，绝对禁止直接强行启动运转 定检：1、本机必须严格按定检周期由专业工作人员执行定检 2、除运动部件外的检护外必须在切断电源后进行，动部件的 定检至少有两名工作人员才能进行 3、不得随意的改换使用不同种类润滑剂
一、概述 输送设备广泛应用于现代化的各种工业企业中。是一种连续运输物料的机械。应用它，可以将物料在一定的输送线上，从最初的供料点到最终的卸料点间形成一种物料的输送流程。它既可以进行碎散物料的输送，也可以进行成件物品的输送，还可以与各工业企业生产流程中的工艺过程的要求相配合，形成有节奏的流水作业运输线。 链板式输送机多应用于重件的输送，利用固接在牵引链上的一系列链板在水平或倾斜方向输送物料的输送机，以单片钢板铰接成环带作为运输机的牵引和承载构件承载面，在冶金、煤炭、化工、电力、机械制造及国民经济的其他工业部门中均得到了广泛的应用。 二、产品类型 名称类型 皮带式输送Ⅰ 链板式输送Ⅱ 网带式输送Ⅲ 滚筒输送Ⅳ 螺旋输送Ⅴ 液压升降平台Ⅵ 提升式输送Ⅶ
本文摘自再生资源回收-变宝网（https://www.doczj.com/doc/3f2739918.html,）链板输送机的特点及应用 链板输送机以标准链板为承载面，由马达减速机为动力传动；我们可以通过多列链板并行，使链板输送机做的很宽并形成差速，利用多列链板的速度差使多列输送在无挤压的情况下变为单列输送，从而满足饮料贴标、灌装、清洗等设备的单列输送的要求，我们可以将两条链板输送机的头尾部做成重叠式的混合链使得瓶（罐）体处于动态过度状态，使输送线上不滞留物料，可以满足空瓶以及实瓶压力和无压力输送。 一、链板输送机的特点 1、链板输送机的输送面平坦光滑、摩擦力小，物料在输送线之间的过渡平稳，可输送各类玻璃瓶、PET瓶、易拉罐等物料，也可输送各类箱包； 2、链板有不锈钢和工程塑料等材质、规格品种繁多，可根据输送物料和工艺要求选用，能满足各行各业不同的需求； 3、机架材质分铝型材、普通碳钢、不锈钢。 4、输送能力大，可承载较大的载荷，如用于电动车、摩托车、发电机等行业； 5、输送速度准确稳定，能保证精确的同步输送； 6、链板输送机一般都可以直接用水冲洗或直接浸泡在水中，设备清洁方便，能满足食品、饮料行业对卫生的要求； 7、设备布局灵活。可以在一条输送线上完成水平、倾斜和转弯输送； 8、设备结构简单，维护方便。
二、链板输送机的应用 直输链板宽度由63.5、82.5、101.6、114.3、152.4、190.5、254、304.8；转弯链板宽度有82.5、114.3、152.4、190.5、304.8，广泛用于食品、罐头、药品、饮料、化妆品和洗涤用品、纸制品、调味品、乳业及烟草等的自动输送、分配、和后道包装的连线输送。 三、链板输送机的分类 链式输送机主要分为链板输送机、悬挂链输送机、网带输送机、插件线输送机四大类。 设备简介 链板输送机可以满足饮料贴标、灌装、清洗等设备的单列输送的要求，同样也可以使单列变成多列并行走缓慢，从而产生储存量，满足杀菌机、储瓶台、冷瓶机的大量供料的要求，我们可以将两条链板输送机的头尾部做成重叠式的混合链，使得瓶(罐)体处于动态过度状态，使输送线上不滞留瓶子，可以满足空瓶及实瓶的压力和无压力输送。 链板材质：碳钢、不锈钢、热塑链，根据您的产品的需要可选取不同宽度、不同形状的链板来完成平面输送、平面转弯、提升、下降等要求。
重庆机电职业技术学院课程设计说明书 设计名称：机械设计基础课程设计 题目：带式输送机传动装置
重庆机电职业技术学院 课程设计任务书 机电一体化技术专业2011年级3 班 一、设计题目 带式输送机传动装置 已知条件： 1.工作情况：两班制，连续单向运转，载荷较平稳，运输带速度允许误差 为±0.5%； 2.使用折旧期：五年； 3.动力来源：电力，三相交流，电压380/220V； 4.滚筒效率：0.96（包括滚筒与轴承的效率损失）。 参数 题号 1 2 3 4 5 运输带工作拉力F/（KN） 3.2 3.4 3.5 2.8 2.6 运输带工作速度V/（m/s） 1.5 1.6 1.8 1.5 1.4 卷筒直径D/(mm) 400 400 400 450 450 参数 题号6 7 8 运输带工作拉力F/（KN） 2.4 2.2 2.1 运输带工作速度V/（m/s） 1.5 1.4 1.5 卷筒直径D/(mm) 400 400 500 选择的题号为8 号 数据为：
运输带工作拉力F = 2.1 N 运输带工作速度v = 1.5 m/s 卷筒直径D = 500 mm 二、主要内容 1.拟定和分析传动装置的设计方案； 2.选择电动机，计算传动装置的运动和动力参数； 3.进行传动件的设计计算及结构设计，校核轴的强度； 4.绘制减速器装配图； 5.绘制零件工作图； 6.编写设计计算说明书。 三、具体要求 本课程设计要求在2周时间内完成以下的任务： 1.绘制减速器装配图1张（A2图纸）； 2.零件工作图2张（齿轮和轴，A4图纸）； 3.设计计算说明书1份，约3000字左右。 四、进度安排 五、成绩评定
链板输送机操作规程示范 文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
链板输送机操作规程示范文本 使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 1.经考试合格并取得操作证者，方准使用设备。操作者 必须严格遵守有关安全及交接班制度。 2.开机前检查传动部位及该轮，链板及安全防护装置应 牢固可靠。 3.检查各部位的润滑应达到规定要求，未达到应按设备 润滑“五定”进行加注润滑油(脂)。 4.开机顺序 (1)先开受料设备或装置。 (2)开动链板输送机。 (3)开动供料装置或设备。 5.设备在运转中要供料均匀。物料过多容易堵塞，流出 机外，造成链板脱轨事故。
6.应经常检查链板的松紧程度，必要时可随时调整。不许有受力不均的偏斜现象发生。 7.设备在运转过程中发生任何故障.应立即停机检查修理。 8.停机时应先停供料设备或装置多待输送机上物料走净后，再停机。 9.保持设备清洁、卫生。 10.按规定认真填写有关记录。 请在此位置输入品牌名/标语/slogan Please Enter The Brand Name / Slogan / Slogan In This Position, Such As Foonsion
