基于根轨迹法的串联校正注意：1）一般了解根轨迹校正方法。
若指标为时域指标采用；方法简单，容易理解；虽然计算均为代数计算，但是太繁杂，一般不采用。
2）重点掌握频率法的串联校正。
若指标为频域指标采用。
例5 已知待校正系统的单位反馈系统的开环传递函数为0()(0.51)K G s s s =+试设计串联校正环节，使得校正后系统()c G s 1) 静态速度误差系数；150v K s -≥2) 超调量； %25%σ≤3) 调节时间。
2s t s ≤解：1) 求取主导极点位置由，得，这里取。
%e 100%20%σ=≤0.4ζ≥0.5ζ=取，由，得，这里取。
0.02∆=42s nt ζω=≤4n ω≥4n ω=则闭环主导极点1,22n s j j ζωω=-±=-±2）将系统传递函数化成零极点形式：02()(0.51)(2)K K G s s s s s ==++011(0)(2)(20)(22)30(21),0,1,2s s j j l l π-∠--∠+=-∠-+--∠-++=-≠+=±± 不满足则进行动态校正。
3） 动态校正——相当于频率法中超前校正-----------------------------------------------------以下是讨论----------------------------------------设校正装置，则此时。
111()()c cc c c s z G s k s p -=-'1112()()(2)()c c c Kk s z G s s s s p -=+-注意：校正前系统阶数为2，现在系统阶数为3。
因此，会出现两种情况：A: 校正后系统的阶数不变。
——加入的校正装置后系统的一个极点会与一个零点相互抵消。
这里令（为什么不，那就白加校正装置了）12c s z s -=+11c c s z s p -=-则，此时，阶数不变。
北交《自动控制原理》在线作业、单选题（共15道试题，共30分。
）1. 最小相位系统的开环增益越大，其（）•A. 振荡次数越多B. 稳定裕量越大C. 相位变化越小D. 稳态误差越小正确答案：2. 常用的比例、积分与微分控制规律的另一种表示方法是（）。
A. PDIB. PDIC. IPDD. PID正确答案：3. 当忽略电动机的电枢电感后，以电动机的转速为输出变量，电枢电压为输入变量时，电动机可看作一个（）A. 比例环节B. 微分环节C. 积分环节D. 惯性环节正确答案：4. 时域分析的性能指标，哪个指标是反映相对稳定性的（）A. 上升时间B. 峰值时间C. 调整时间D. 最大超调量正确答案：5. A、B是高阶系统的二个极点，一般当极点A距离虚轴比极点B距离虚轴大于（）时, 分析系统时可忽略极点A。
A. 5倍B. 4倍C. 3倍D. 2倍正确答案：6. 设一阶系统的传递G（s）=7/（s+2），其阶跃响应曲线在t=0处的切线斜率为（）A. 7B. 2C. 7/2D. 1/2正确答案：7. 系统和输入已知，求输出并对动态特性进行研究，称为（）A. 系统综合B. 系统辨识C. 系统分析D. 系统设计正确答案：8. 系统已给出，确定输入，使输出尽可能符合给定的最佳要求，称为（）A. 最优控制B. 系统辨识C. 系统分析D. 最优设计正确答案：9. 3从0变化到+ R时，延迟环节频率特性极坐标图为（）.A. 圆B. 半圆C. 椭圆D. 双曲线正确答案：10. 在用实验法求取系统的幅频特性时，一般是通过改变输入信号的（）来求得输出信号的幅值。
A. 相位B. 频率C. 稳定裕量D. 时间常数正确答案：11. 某典型环节的传递函数是G （s）=1/Ts，则该环节是（）A. 比例环节B. 惯性环节C. 积分环节D. 微分环节正确答案：12. 二阶振荡环节乃奎斯特图中与虚轴交点的频率为（）A. 谐振频率B. 截止频率C. 最大相位频率D. 固有频率正确答案：13. 实际生产过程的控制系统大部分是（）A. 一阶系统B. 二阶系统D. 高阶系统正确答案：14. 若已知某串联校正装置的传递函数为GC (s)=(s+1)/(0.1s+1)，则它是一种()A. 相位超前校正B. 相位滞后校正C. 相位滞后一超前校正D. 反馈校正正确答案：15. 相位超前校正装置的奈氏曲线为( )。

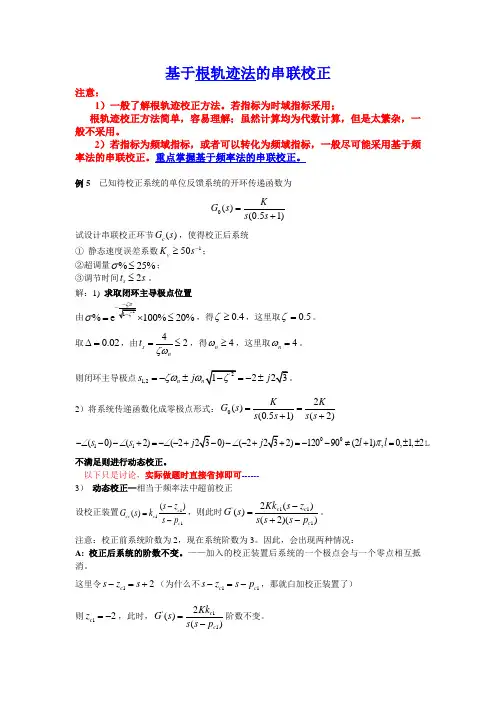

基于根轨迹法的串联校正注意：1）一般了解根轨迹校正方法。
若指标为时域指标采用；根轨迹校正方法简单，容易理解；虽然计算均为代数计算，但是太繁杂，一般不采用。
2）若指标为频域指标，或者可以转化为频域指标，一般尽可能采用基于频率法的串联校正。
重点掌握基于频率法的串联校正。
例5 已知待校正系统的单位反馈系统的开环传递函数为0()(0.51)KG s s s =+试设计串联校正环节()c G s ，使得校正后系统 ① 静态速度误差系数150v K s -≥； ②超调量%25%σ≤； ③调节时间2s t s ≤。
解：1) 求取闭环主导极点位置由%e 100%20%σ=≤，得0.4ζ≥，这里取0.5ζ=。
取0.02∆=，由42s nt ζω=≤，得4n ω≥，这里取4n ω=。
则闭环主导极点1,22n s j j ζωω=-±=-±2）将系统传递函数化成零极点形式：02()(0.51)(2)K KG s s s s s ==++0011(0)(2)(20)(22)12090(21),0,1,2s s j j l l π-∠--∠+=-∠-+-∠-+=--≠+=±±不满足则进行动态校正。
---以下只是讨论，实际做题时直接省掉即可------ 3） 动态校正—相当于频率法中超前校正 设校正装置111()()c cc c c s z G s k s p -=-，则此时'1112()()(2)()c c c Kk s z G s s s s p -=+-。
注意：校正前系统阶数为2，现在系统阶数为3。
因此，会出现两种情况：A: 校正后系统的阶数不变。
——加入的校正装置后系统的一个极点会与一个零点相互抵消。
这里令12c s z s -=+（为什么不11c c s z s p -=-，那就白加校正装置了） 则12c z =-，此时，'112()()c c Kk G s s s p =-阶数不变。
设计二：二阶系统串联校正装置设计与分析一设计题目设某被控系统的传递函数G(s)如下：)2()(+=s s K s G二设计要求选用合适的方法设计一个串联校正装置K(s)，使闭环系统的阶跃响应曲线超调量%20%<σ，过渡过程时间)(5.1s T s ≤，开环比例系数)/1(10s K v ≥，并分析串联校正装置中增益、极点和零点对系统性能的影响。
三设计内容1. 设计方法：采用根轨迹校正工具进行串联校正2. 设计步骤：[1] 启动SISO 设计器在MATLAB 命令窗口中直接键入sisotool 命令，启动SISO Design Tool[2] 控制系统结构图选择串联校正系统结构图：控制器C 与控制对象G 串联，在引入单位负反馈构成闭环系统[3] 输入系统模型当选定系统的结构后，为所设计的线性系统输入模型数据。
根据设计要求：开环比例系数)/1(01s K v ≥ 即 20102)(lim 0≥≥==→k ks sG k s v 得 取k=40, 传递函数)2(40)(+=s s s G在控制器C 取值为常数1的情况下，绘制此单位负反馈线性系统的根轨迹图、系统的伯德图以及闭环阶跃响应曲线10101010Frequency (rad/sec)Open-Loop Bode E ditor (C)Root Locus E ditor (C)Real AxisStep ResponseTime (sec)A m p l i t u d e由阶跃响应曲线可以看到，此时在没有串联校正装置情况下，超调量%20%60%>=σ，过渡过程时间)(5.1)(5.3s s T s >=达不到指标要求。
[4] 系统设计在完成线性系统数据的输入之后，在SISO Design Tool 窗口中，对控制器C 进行设置。
利用增加和删除零极点的设置菜单，对控制器C 的零极点任意设置。
同时对控制器C 的增益进行设置。
[5] 系统分析在系统设计完成后，需要对其做进一步分析。
二阶系统是控制系统中的一种重要模型，其数学表达式为dy/dt = c*y + u，其中c为二阶系统的阻尼系数，u为输入。
根轨迹图是二阶系统的一个重要特性，它展示了系统参数c与系统稳定性和性能之间的关系。
参数c决定了系统的阻尼程度和周期性。
当c>0时，系统是稳定的，且随着c的增加，系统的阻尼会减小，周期性也会减小，即系统的性能会变好。
当c<0时，系统是不稳定的，且随着c的减小，系统的周期性会增加，即系统的性能会变差。
根轨迹图是二阶系统的动态特性在s平面上的投影。
通过观察根轨迹图，可以了解系统的稳定性和性能。
根轨迹图的形状和位置取决于系统的参数c。
当c增加时，根轨迹图向-1/s轴移动，这意味着系统的阻尼和周期性减小，性能变好。
当c减少时，根轨迹图向虚轴移动，这意味着系统的稳定性受到影响，周期性增加，性能变差。
通过分析根轨迹图，可以确定控制系统设计的最佳参数。
例如，可以通过控制输入信号的频率和幅度来优化系统的性能。
在控制系统设计中，根轨迹图还可以用于确定反馈控制器的参数，以实现系统的稳定性和性能优化。
总之，二阶系统的根轨迹图是系统动态特性的重要表示，它提供了关于系统稳定性和性能的直观信息。
通过理解根轨迹图的形成和特点，可以更好地设计和优化控制系统，从而实现更好的动态性能和稳定性。
因此，对根轨迹图的理解和分析对于控制系统设计具有重要意义。
采样系统校正一、实验目的1．掌握用连续系统设计方法对采样系统进行设计。
2．掌握采样系统中采样周期的选择方法。
二、实验内容采样控制系统如图10-1所示，选择合理的采样周期，设计串联校正装置的参数k 、a 和b ，使校正后系统满足的期望性能为：Mp ≤5%，tp ≤0.5秒。
图10-1 采样控制系统三、实验步骤1、 从期望的性能指标，求出2阶系统的期望极点。
*17.077.07j λ=-+*27.077.07j λ=--2、 按照串联校正的设计方法，设计校正装置参数k 、a 和b 。
（1） 设计校正器为：s a ks b ++ 使得它的一个零点与可控对象的一个极点抵消，加入校正器后，开环传递函数为：()010()kG s s s b ∴=+（2）加入校正器后，特征多项式为：2100s b s k ++=（3）利用期望极点求出希望的特征多项式：**212det()()()14.1100sI A B K s s s s λλ--=--=++（4） 对比（2）、（3）步中的特征多项式，求出K 和b 。
K=10 a=0.1 b=14.13、在MA TLAB环境下，对校正后的系统性能进行仿真验证。
四、实验结果：T：0.5ST：0.1ST：0.01ST：0.005S结论：采样周期设置得越小，超调量越小，峰值时间也越小，五、思考题1、将连续系统的设计方法用于采样系统设计，应注意那些问题？注意采样周期的选择。
2、设计采样系统的校正网络，可采用那些方法？如果性能指标以单位阶跃响应的峰值时间、调整时间、超条量、阻尼比等时域特征量给出时，一般采样根轨迹校正。
如果性能指标以稳定裕量的形式给出，采用频率法校正。
基于根轨迹法的串联超前校正器的设计
张白莉
【期刊名称】《长春师范学院学报（自然科学版）》
【年(卷),期】2012(031)003
【摘要】本文提出了用几何法与根轨迹法结合起来设计串联超前校正装置的计算方法。
利用该方法直接可以得到比较精确的校正装置参数,而不需要经过多次凑试,简便有效。
在MATLAB环境下进行实例仿真,验证了该方法的准确性。
%In this paper, a calculation method of series leading corrector that combine geometric method with root locus is proposed. Precise parameters could be obtained by the method without repeated trying. The simulation result in MATLAB showed that the method was effective and utility.
【总页数】4页(P63-66)
【作者】张白莉
【作者单位】忻州师范学院物理电子系,山西忻州034000
【正文语种】中文
【中图分类】TN713
【相关文献】
1.基于根轨迹法的滞后-超前补偿器的计算机辅助设计 [J], 李钟慎
2.基于根轨迹法与串联PID法的激光操作控制系统设计 [J], 吴剑威;唐立新
3.基于MATLAB的串联超前校正器设计 [J], 刘姜涛
4.超前校正器的根轨迹法设计及其MATLAB实现 [J], 李钟慎
5.基于根轨迹法的串联超前校正器的设计 [J], 张白莉;
因版权原因，仅展示原文概要，查看原文内容请购买。
1、根轨迹串联超前校正原系统可能对于所有的增益值都不稳定，也可能虽属稳定，但不具有理想的瞬态响应特性。
为了矫正这些问题，可以在前向通道中串联一个或几个适当的超前校正装置，是闭环主极点位于复平面内希望的位置上。
说明：采用PD控制器gc(s)=Ts+1=T(s-z);采用带惯性的PD控制器，gc=aTs+1/Ts+1=a*(s-z)/(s-p),(a=z/p>1)采用根轨迹的几何设计方法设计串联超前校正装置步骤：（1）根据动态性能指标要求确定闭环主极点的希望位置。
（2）计算出校正装置需要提供的补偿相角。
若相角为零，则说明根轨迹的辐角条件已经满足，只需调整系统增益就可，否则需要超前校正装置来补偿相角。
若相角大于90度，可考虑采用两个PD控制器串联。
（3）确定校正装置的参数。
（4）验算性能指标。
不能达到指标则需调整s1的位置重复上述步骤。
例：开环传函G0=k/(s(s+5)(s+20))指标要求：开环增益>=12;超调量<=25%,ts<=0.7s(delt=0.02)。
KK=1200;bp=0.25;ts=0.7;delta=0.02;ng0=[1];dg0=conv([1,0],conv([1,5],[1,20]));G0=tf(KK*ng0,dg0); %构造开环传函s=bpts2s(bp,ts,delta) %求期望的闭环主极点[ngc,dgc]=rg_lead(KK*ng0,dg0,s); %得到校正装置Gc=tf(ngc,dgc)G0c=tf(G0*Gc);b1=feedback(G0,1); %未校正系统的闭环传递函数b2=feedback(G0c,1); %校正后系统的闭环传递函数step(b1,'r--',b2,'b');axis([0,1.2,0,1.8]);grid on %绘制校正前后的单位阶跃响应[pos,tr,ts,tp]=stepchar(b2,delta) %验算时域性能指标注：如果某参数不能满足（如调整时间），需要调整闭环主极点的位置。
毕 业 设 计 （论 文）设计（论文）题目:_______ ______________________________________________________单 位（系别）：______________________ 学 生 姓 名：______________________ 专 业：______________________ 班 级：______________________ 学 号：______________________ 指 导 教 师：______________________ 答辩组负责人：______________________填表时间： 20 年 月 重庆邮电大学移通学院教务处编 号：____________审定成绩：____________摘 要对于一个系统，首要的要求就是系统的绝对稳定性。
在系统稳定的情况下，要求系统的动态性能和稳态性能要好，这些可以通过设计校正来达到期望的性能标准。
本文用劳斯判据判断系统的稳定性，用根轨迹法改造系统的根轨迹，使系统达到要求的性能指标。
从根轨迹图可以看出，只调整增益往往不能获得所希望的性能。
通过增加新的（或者消去原有的）开环零点或者开环极点来改变原根轨迹的走向，得到新的闭环极点，从而使系统可以实现给定的性能指标来达到系统的设计要求。
本文对原系统采用串联校正的方法改善系统的性能指标，其步骤如下： 1.作原系统的根轨迹图，并根据动态期望指标推出满足条件的ζ、n ω。
2.检验动态性能。
计算出主导极点，分析开环增益。
3.检验稳态性能。
计算开环增益，判断校正方式。
4.计算校正装置，设置校正装置并检验。
5.作校正后的根轨迹图,判断校正后的系统性能。
最终使系统在输入为()5r t t =+时的静态指标ss e ≤0.2，同时使动态期望指标p σ≤ 5%；s t ≤ 5sec 。
并且用MATLAB 对原系统和校正后的系统分别进行仿真，对比其根轨迹以及在指定输入下的输出，分析其是否达到要求。
自动控制系统的设计--基于根轨迹的串联校正设计与频域法相似，利用根轨迹法进行系统的设计也有两种方法：1）常规方法；2）Matlab方法。
Matlab的根轨迹方法允许进行可视化设计，具有操作简单、界面直观、交互性好、设计效率高等优点。
目前常用的Matlab设计方法有：1）直接编程法；2）Matlab 控制工具箱提供的强大的Rltool工具；3）第三方提供的应用程序，如CTRLLAB等。
本节在给出根轨迹的设计思路的基础上，将重点介绍第一、二种方法。
6.4.1 超前校正关于超前校正装置的用途，在频率校正法中已进行了较详细的叙述，在此不再重复。
利用根轨迹法对系统进行超前校正的基本前提是：假设校正后的控制系统有一对闭环主导极点，这样系统的动态性能就可以近似地用这对主导极点所描述的二阶系统来表征。
因此在设计校正装置之前，必须先把系统时域性能的指标转化为一对希望的闭环主导极点。
通过校正装置的引入，使校正后的系统工作在这对希望的闭环主导极点处，而闭环系统的其它极点或靠近某一个闭环零点，或远离s平面的虚轴，使它们对校正后系统动态性能的影响最小。
是否采用超前校正可以按如下方法进行简单判断：若希望的闭环主导极点位于校正前系统根轨迹的左方时，宜用超前校正，即利用超前校正网络产生的相位超前角，使校正前系统的根轨迹向左倾斜，并通过希望的闭环主导极点。
（一）根轨迹超前校正原理设一个单位反馈系统，G0(s)为系统的不变部分，Gc(s)为待设计的超前校正装置，Kc为附加放大器的增益。
绘制G0(s)的根轨迹于图6—19上，设点Sd 为系统希望的闭环极点，则若为校正后系统根轨迹上的一点，必须满足根轨迹的相角条件，即∠Gc(Sd)G0(Sd)=∠Gc(Sd)+G0(Sd)=-π图6-18于是得超前校正装置提供的超前角为：(6-21)显然在Sd已知的情况下，这样的Gc(s)是存在的，但它的零点和极点的组合并不唯一，这相当于张开一定角度的剪刀，以Sd为中心在摆动。
二阶系统参数与根轨迹引言概述：二阶系统是控制系统中常见的一种类型，其参数与根轨迹之间存在着密切的关系。
正确地选择和调整二阶系统的参数可以有效地影响根轨迹的形状和性能，从而实现对系统的控制。
本文将从六个大点出发，详细阐述二阶系统参数与根轨迹之间的关系。
正文内容：1. 系统的阻尼比（damping ratio）：1.1 阻尼比的定义与意义：阻尼比是描述系统阻尼程度的一个参数，其大小决定了系统的稳定性和响应速度。
1.2 阻尼比与根轨迹的关系：阻尼比的变化会导致根轨迹形状的改变，当阻尼比增大时，根轨迹的形状会变得更为收敛和稳定。
2. 系统的自然频率（natural frequency）：2.1 自然频率的定义与意义：自然频率是描述系统振动频率的一个参数，其大小决定了系统的振动特性。
2.2 自然频率与根轨迹的关系：自然频率的变化会导致根轨迹的形状和位置的改变，当自然频率增大时，根轨迹的形状会变得更为扁平。
3. 系统的增益（gain）：3.1 增益的定义与意义：增益是描述系统输入与输出之间关系的一个参数，其大小决定了系统的放大倍数。
3.2 增益与根轨迹的关系：增益的变化会导致根轨迹的形状和位置的改变，当增益增大时，根轨迹的形状会变得更为扁平。
4. 系统的超调量（overshoot）：4.1 超调量的定义与意义：超调量是描述系统响应过程中最大偏离稳态值的一个参数，其大小决定了系统的动态性能。
4.2 超调量与根轨迹的关系：超调量的变化会导致根轨迹的形状和位置的改变，当超调量增大时，根轨迹的形状会变得更为扁平。
5. 系统的峰值时间（peak time）：5.1 峰值时间的定义与意义：峰值时间是描述系统响应过程中达到峰值的时间，其大小决定了系统的响应速度。
5.2 峰值时间与根轨迹的关系：峰值时间的变化会导致根轨迹的形状和位置的改变，当峰值时间减小时，根轨迹的形状会变得更为收敛和稳定。
6. 系统的稳态误差（steady-state error）：6.1 稳态误差的定义与意义：稳态误差是描述系统输出与期望输出之间的偏差的一个参数，其大小决定了系统的准确性。
自动控制原理试题及答案一、填空题（每空 1 分,共15分）1、反馈控制又称偏差控制,其控制作用是通过 与反馈量的差值进行的。
2、复合控制有两种基本形式:即按 的前馈复合控制和按 的前馈复合控制。
3、两个传递函数分别为G 1(s)与G 2（s)的环节，以并联方式连接,其等效传递函数为()G s ，则G(s ）为 （用G 1（s ）与G 2（s) 表示)。
4、典型二阶系统极点分布如图1所示， 则无阻尼自然频率=n ω ， 阻尼比=ξ ,该系统的特征方程为 , 该系统的单位阶跃响应曲线为 。
5、若某系统的单位脉冲响应为0.20.5()105t t g t e e --=+,则该系统的传递函数G(s ）为 。
6、根轨迹起始于 ,终止于 。
7、设某最小相位系统的相频特性为101()()90()tg tg T ϕωτωω--=--，则该系统的开环传递函数为 .8、PI 控制器的输入－输出关系的时域表达式是 ，其相应的传递函数为 ，由于积分环节的引入，可以改善系统的 性能。
二、选择题（每题 2 分,共20分） 1、采用负反馈形式连接后，则 ( ）A 、一定能使闭环系统稳定；B 、系统动态性能一定会提高;C 、一定能使干扰引起的误差逐渐减小，最后完全消除；D 、需要调整系统的结构参数，才能改善系统性能.2、下列哪种措施对提高系统的稳定性没有效果 （ ).A 、增加开环极点；B 、在积分环节外加单位负反馈;C 、增加开环零点；D 、引入串联超前校正装置。
3、系统特征方程为 0632)(23=+++=s s s s D ,则系统 ( ）A 、稳定;B 、单位阶跃响应曲线为单调指数上升；C 、临界稳定;D 、右半平面闭环极点数2=Z 。
4、系统在2)(t t r =作用下的稳态误差∞=ss e ，说明 （ )A 、 型别2<v ；B 、系统不稳定；C 、 输入幅值过大；D 、闭环传递函数中有一个积分环节.5、对于以下情况应绘制0°根轨迹的是（ ）A 、主反馈口符号为“-” ；B 、除r K 外的其他参数变化时;C 、非单位反馈系统；D 、根轨迹方程（标准形式)为1)()(+=s H s G 。
邢台学院物理系《自动控制理论》课程设计报告书设计题目:根轨迹法分析典型二阶系统的动态性能专业:自动化班级:学生姓名:学号:指导教师:2013 年3 月 24 日邢台学院物理系课程设计任务书专业：自动化班级：学生姓名学号课程名称自动控制理论设计题目根轨迹法分析典型二阶系统的动态性能设计目的、主要内容（参数、方法）及要求本次课程设计以典型二阶系统为例，用根轨迹法分析该系统的调节时间，振荡频率，无阻尼自然振荡频率，超调量等动态性能。
工作量2周进度安排3月11日―3月14日：确定自己需要研究的课题，针对需要查找资料。
3月15日―3月18日：将搜集到的资料进行整理，简单的写出设计大纲。
3月19日―3月22日：下载任务书模板，填写内容逐步完成设计。
3月23日―3月24日：浏览任务书，进行自我完善。
主要参考资料[1] 谢红卫. 现代控制系统. 高等教育出版社，2007[2] 胡寿松. 自动控制原理. 科学出版社，2007[3] 黄忠霖. 自动控制原理的MATLAB实现. 国防工业出版社,2007[4] 黄坚. 自动控制理论及其应用. 科学出版社，2007指导教师签字系主任签字2013年 3 月 24 日摘要由时域分析法可知，系统的输出响应很大程度上取决于其闭环特征方程式的根（特征根），也即闭环传递函数的极点。
当系统的某个参数变化时，特征方程跟随之在s平面上移动，系统的性能也跟着变化。
这样，可以根据特征根在s 平面上的位置来分析系统的性能，也可以依据对系统性能的要求来确定根的位置，据此确定系统的参数。
研究s平面上根的位置随参数变化的规律及其与系统性能的关系就是根轨迹分析法的主要内容。
根轨迹分析法是一种适合于高阶系统的图解分析方法。
该方法简单，实用，既适合于线性定常连续系统，也适合于线性定常离散系统，是经典控制理论的基本方法之一。
本次课程设计以典型二阶系统为例，用根轨迹法分析该系统的调节时间，振荡频率，无阻尼自然振荡频率，超调量等动态性能。
毕 业 设 计 （论 文）设计（论文）题目:_______ ______________________________________________________单 位（系别）：______________________ 学 生 姓 名：______________________ 专 业：______________________ 班 级：______________________ 学 号：______________________ 指 导 教 师：______________________ 答辩组负责人：______________________填表时间： 20 年 月 重庆邮电大学移通学院教务处编 号：____________审定成绩：____________摘 要对于一个系统，首要的要求就是系统的绝对稳定性。
在系统稳定的情况下，要求系统的动态性能和稳态性能要好，这些可以通过设计校正来达到期望的性能标准。
本文用劳斯判据判断系统的稳定性，用根轨迹法改造系统的根轨迹，使系统达到要求的性能指标。
从根轨迹图可以看出，只调整增益往往不能获得所希望的性能。
通过增加新的（或者消去原有的）开环零点或者开环极点来改变原根轨迹的走向，得到新的闭环极点，从而使系统可以实现给定的性能指标来达到系统的设计要求。
本文对原系统采用串联校正的方法改善系统的性能指标，其步骤如下： 1.作原系统的根轨迹图，并根据动态期望指标推出满足条件的ζ、n ω。
2.检验动态性能。
计算出主导极点，分析开环增益。
3.检验稳态性能。
计算开环增益，判断校正方式。
4.计算校正装置，设置校正装置并检验。
5.作校正后的根轨迹图,判断校正后的系统性能。
最终使系统在输入为()5r t t =+时的静态指标ss e ≤0.2，同时使动态期望指标p σ≤ 5%；s t ≤ 5sec 。
并且用MATLAB 对原系统和校正后的系统分别进行仿真，对比其根轨迹以及在指定输入下的输出，分析其是否达到要求。
