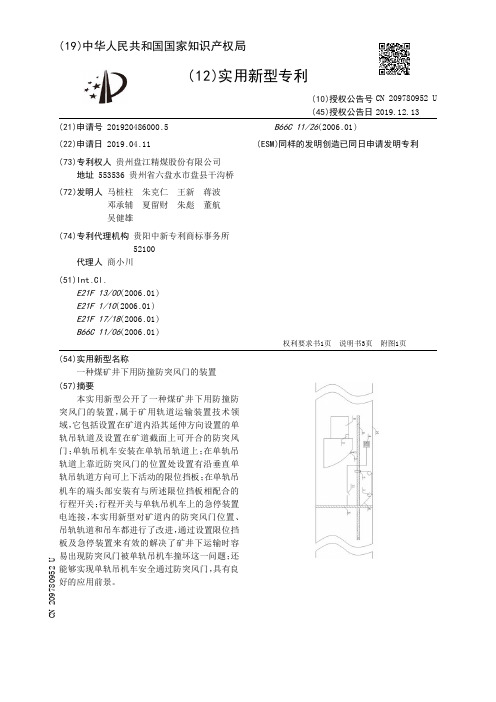

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920486000.5(22)申请日 2019.04.11(73)专利权人 贵州盘江精煤股份有限公司地址 553536 贵州省六盘水市盘县干沟桥(72)发明人 马桩柱　朱克仁　王新　蒋波　邓承辅　夏留财　朱彪　董航　吴健雄　(74)专利代理机构 贵阳中新专利商标事务所52100代理人 商小川(51)Int.Cl.E21F 13/00(2006.01)E21F 1/10(2006.01)E21F 17/18(2006.01)B66C 11/06(2006.01)B66C 11/26(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种煤矿井下用防撞防突风门的装置(57)摘要本实用新型公开了一种煤矿井下用防撞防突风门的装置，属于矿用轨道运输装置技术领域，它包括设置在矿道内沿其延伸方向设置的单轨吊轨道及设置在矿道截面上可开合的防突风门；单轨吊机车安装在单轨吊轨道上；在单轨吊轨道上靠近防突风门的位置处设置有沿垂直单轨吊轨道方向可上下活动的限位挡板；在单轨吊机车的端头部安装有与所述限位挡板相配合的行程开关；行程开关与单轨吊机车上的急停装置电连接，本实用新型对矿道内的防突风门位置、吊轨轨道和吊车都进行了改进，通过设置限位挡板及急停装置来有效的解决了矿井下运输时容易出现防突风门被单轨吊机车撞坏这一问题；还能够实现单轨吊机车安全通过防突风门，具有良好的应用前景。

权利要求书1页 说明书3页 附图1页CN 209780952 U 2019.12.13C N 209780952U权　利　要　求　书1/1页CN 209780952 U1.一种煤矿井下用防撞防突风门的装置，它包括设置在矿道（10）内沿其延伸方向设置的单轨吊轨道（9）及设置在矿道（10）截面上可开合的防突风门（5）；单轨吊机车（8）安装在单轨吊轨道（9）上；其特征在于：在单轨吊轨道（9）上靠近防突风门（5）的位置处设置有沿垂直单轨吊轨道（9）方向可上下活动的限位挡板（2）；在单轨吊机车（8）的端头部安装有与所述限位挡板（2）相配合的行程开关（3）；行程开关（3）与单轨吊机车（8）上的急停装置（7）电连接。

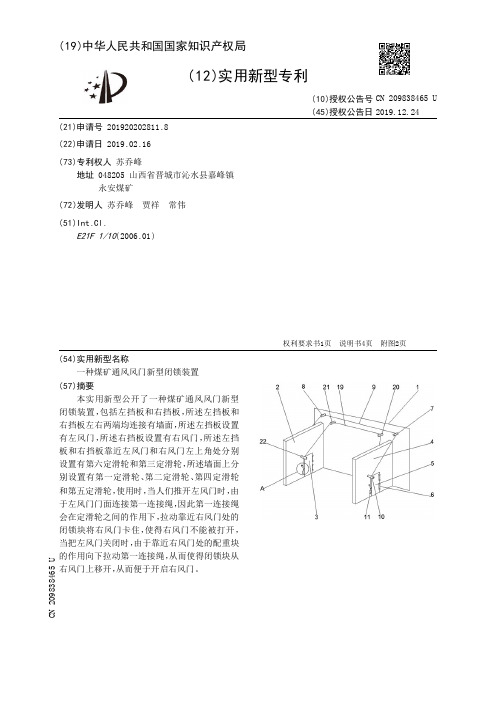

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920202811.8(22)申请日 2019.02.16(73)专利权人 苏乔峰地址 048205 山西省晋城市沁水县嘉峰镇永安煤矿(72)发明人 苏乔峰　贾祥　常伟　(51)Int.Cl.E21F 1/10(2006.01)(54)实用新型名称一种煤矿通风风门新型闭锁装置(57)摘要本实用新型公开了一种煤矿通风风门新型闭锁装置，包括左挡板和右挡板，所述左挡板和右挡板左右两端均连接有墙面，所述左挡板设置有左风门，所述右挡板设置有右风门，所述左挡板和右挡板靠近左风门和右风门左上角处分别设置有第六定滑轮和第三定滑轮，所述墙面上分别设置有第一定滑轮、第二定滑轮、第四定滑轮和第五定滑轮，使用时，当人们推开左风门时，由于左风门门面连接第一连接绳，因此第一连接绳会在定滑轮之间的作用下，拉动靠近右风门处的闭锁块将右风门卡住，使得右风门不能被打开，当把左风门关闭时，由于靠近右风门处的配重块的作用向下拉动第一连接绳，从而使得闭锁块从右风门上移开，从而便于开启右风门。

权利要求书1页 说明书4页 附图2页CN 209838465 U 2019.12.24C N 209838465U权　利　要　求　书1/1页CN 209838465 U1.一种煤矿通风风门新型闭锁装置，包括左挡板（2）和右挡板（4），其特征在于，所述左挡板（2）和右挡板（4）左右两端均连接有墙面（1），所述左挡板（2）设置有左风门（3），所述右挡板（4）设置有右风门（5），所述左挡板（2）和右挡板（4）靠近左风门（3）和右风门（5）左上角处分别设置有第六定滑轮（22）和第三定滑轮（10），所述墙面（1）上分别设置有第一定滑轮（7）、第二定滑轮（8）、第四定滑轮（20）和第五定滑轮（21），所述第一定滑轮（7）和第二定滑轮（8）分别设置于第四定滑轮（20）和第五定滑轮（21）斜上方，所述第一定滑轮（7）、第二定滑轮（8）和第三定滑轮（10）之间通过第一连接绳（9）连接，所述第四定滑轮（20）、第五定滑轮（21）和第六定滑轮（22）之间通过第二连接绳（19）连接，所述第一连接绳（9）和第二连接绳（19）靠近第三定滑轮（10）和第六定滑轮（22）处设置有闭锁块（12）且端部连接有配重块（11），所述第一连接绳（9）和第二连接绳（19）远离配重块（11）一端分别连接左风门（3）和右风门（5）。

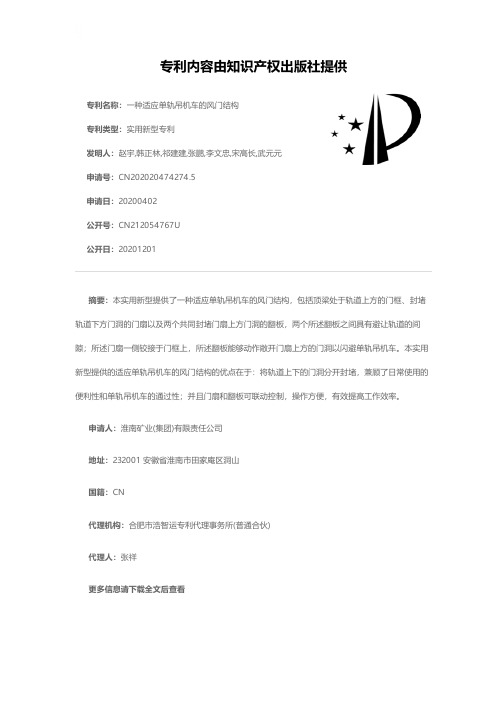

专利名称：一种适应单轨吊机车的风门结构
专利类型：实用新型专利
发明人：赵宇,韩正林,祁建建,张鹏,李文忠,宋高长,武元元申请号：CN202020474274.5
申请日：20200402
公开号：CN212054767U
公开日：
20201201
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种适应单轨吊机车的风门结构，包括顶梁处于轨道上方的门框、封堵轨道下方门洞的门扇以及两个共同封堵门扇上方门洞的翻板，两个所述翻板之间具有避让轨道的间隙；所述门扇一侧铰接于门框上，所述翻板能够动作敞开门扇上方的门洞以闪避单轨吊机车。

本实用新型提供的适应单轨吊机车的风门结构的优点在于：将轨道上下的门洞分开封堵，兼顾了日常使用的便利性和单轨吊机车的通过性；并且门扇和翻板可联动控制，操作方便，有效提高工作效率。

申请人：淮南矿业(集团)有限责任公司
地址：232001 安徽省淮南市田家庵区洞山
国籍：CN
代理机构：合肥市浩智运专利代理事务所(普通合伙)
代理人：张祥
更多信息请下载全文后查看。

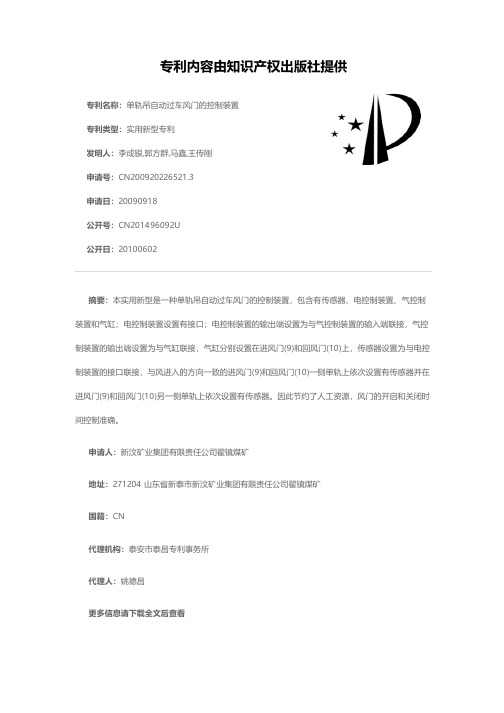

专利名称：单轨吊自动过车风门的控制装置专利类型：实用新型专利
发明人：李成银,郭方群,马鑫,王传刚
申请号：CN200920226521.3
申请日：20090918
公开号：CN201496092U
公开日：
20100602
专利内容由知识产权出版社提供
摘要：本实用新型是一种单轨吊自动过车风门的控制装置，包含有传感器、电控制装置、气控制装置和气缸；电控制装置设置有接口；电控制装置的输出端设置为与气控制装置的输入端联接，气控制装置的输出端设置为与气缸联接，气缸分别设置在进风门(9)和回风门(10)上，传感器设置为与电控制装置的接口联接，与风进入的方向一致的进风门(9)和回风门(10)一侧单轨上依次设置有传感器并在进风门(9)和回风门(10)另一侧单轨上依次设置有传感器。

因此节约了人工资源，风门的开启和关闭时间控制准确。

申请人：新汶矿业集团有限责任公司翟镇煤矿
地址：271204 山东省新泰市新汶矿业集团有限责任公司翟镇煤矿
国籍：CN
代理机构：泰安市泰昌专利事务所
代理人：姚德昌
更多信息请下载全文后查看。

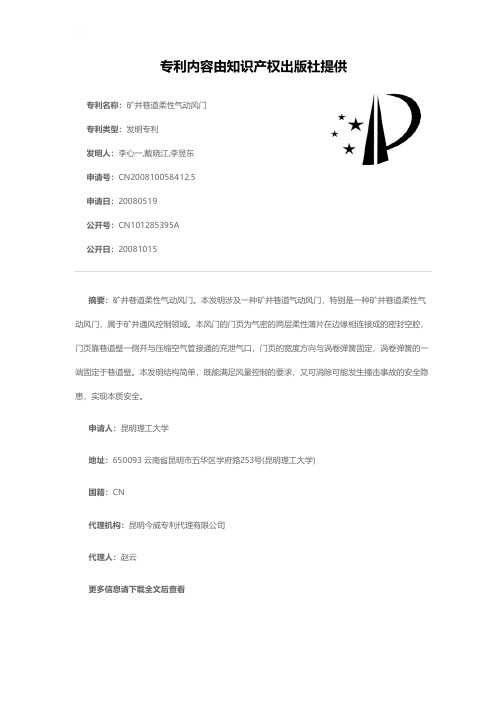

专利名称：矿井巷道柔性气动风门专利类型：发明专利
发明人：李心一,戴晓江,李昱东
申请号：CN200810058412.5申请日：20080519
公开号：CN101285395A
公开日：
20081015
专利内容由知识产权出版社提供
摘要：矿井巷道柔性气动风门。

本发明涉及一种矿井巷道气动风门，特别是一种矿井巷道柔性气动风门，属于矿井通风控制领域。

本风门的门页为气密的两层柔性薄片在边缘相连接成的密封空腔，门页靠巷道壁一侧开与压缩空气管接通的充泄气口，门页的宽度方向与涡卷弹簧固定，涡卷弹簧的一端固定于巷道壁。

本发明结构简单，既能满足风量控制的要求，又可消除可能发生撞击事故的安全隐患，实现本质安全。

申请人：昆明理工大学
地址：650093 云南省昆明市五华区学府路253号(昆明理工大学)
国籍：CN
代理机构：昆明今威专利代理有限公司
代理人：赵云
更多信息请下载全文后查看。

专利名称：单轨吊用气动井下起吊装置
专利类型：实用新型专利
发明人：何宁宁,任可,朱鹏,宋冠军,周迪,李军伟,苗生,杜建宾,范芳飞
申请号：CN202122550616.4
申请日：20211022
公开号：CN216190454U
公开日：
20220405
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种单轨吊用气动井下起吊装置，包括行走小车，所述行走小车有两个，两个所述行走小车的地底端通过球铰连接装置连接有承载横梁，所述承载横梁的中间位置安装有气动葫芦，所述气动葫芦与手控阀块电性连接，所述气动葫芦的表面设有两个起重链条，所述承载横梁两端的下方设有动滑轮装置，所述动滑轮装置的内部活动连接有链轮，所述气动葫芦的起重链条穿过动滑轮装置的链轮且另一端固定在承载横梁的表面。

本实用新型气动起吊梁因其体积较小，对空间要求小等特点，在一些特殊的场合采用气体动力实现主梁的起吊，操作省力，动作平稳，安全可靠，且可以承担较大的负载重量。

申请人：沙尔夫矿山机械(徐州)有限公司
地址：221100 江苏省徐州市徐州经济技术开发区科技创业园C区5号厂房
国籍：CN
代理机构：徐州先卓知识产权代理事务所(普通合伙)
代理人：付艳艳
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910158979.8(22)申请日 2019.03.04(71)申请人 中煤新集能源股份有限公司地址 232001 安徽省淮南市山南新区中煤新集公司(72)发明人 刘金龙　马奎　胡恩宝　焦金宝　(74)专利代理机构 北京双收知识产权代理有限公司 11241代理人 解政文(51)Int.Cl.E21F 1/10(2006.01)E21F 1/12(2006.01)(54)发明名称煤矿井下过单轨吊气动风门(57)摘要本发明的煤矿井下单轨吊气动风门包括：下部风门轴、下部风门、下气缸、下导向轮、下导线、上风门铰链、上风门、上导向轮、上气缸、上导线、气路箱和开关按钮，下部风门轴安装在隔墙的一侧，下部风门的一侧装在下部风门轴上，在靠近下部风门轴一侧的巷道上装有下气缸和下导向轮，下导线的一端由下气缸牵引，下导线的另一端穿过下导向轮固定在下部风门上；在隔墙上端装有上风门铰链，上风门的上端装在上风门铰链上，在隔墙的巷道上装有上气缸和上导向轮，上导线的一端由上气缸牵引，上导线的另一端穿过上导向轮固定在上风门上，气路箱通过导线与下气缸和上气缸相连，开关按钮安装在隔墙上，该开关按钮通过导线与气路箱相连，对气路箱进行控制。

权利要求书1页 说明书2页 附图2页CN 109736871 A 2019.05.10C N 109736871A1.一种煤矿井下单轨吊气动风门，该煤矿井下单轨吊气动风门装在煤矿巷道(6)的隔墙(9)上，在巷道(6)上吊装有单轨吊(3)，煤矿井下单轨吊气动风门包括：下部风门轴(1)、下部风门(2)、下气缸(14)、下导向轮(15)、下导线(13)、上风门铰链(4)、上风门(5)、上导向轮(10)、上气缸(11)、上导线(12)、气路箱(7)和开关按钮(8)，下部风门轴(1)安装在隔墙(9)的一侧，下部风门(2)的一侧装在下部风门轴(1)上，并绕着下部风门轴(1)开和关，其特征在于：在靠近下部风门轴(1)一侧的巷道(6)上装有下气缸(14)和下导向轮(15)，下导线(13)的一端由下气缸(14)牵引，下导线(13)的另一端穿过下导向轮(15)固定在下部风门(2)上；在隔墙(9)上端装有上风门铰链(4)，上风门(5)的上端装在上风门铰链(4)上，上风门(5)绕着上风门铰链(4)开和关，在隔墙(9)的巷道(6)上装有上气缸(11)和上导向轮(10)，上导线(12)的一端由上气缸(11)牵引，上导线(12)的另一端穿过上导向轮(10)固定在上风门(5)上，气路箱(7)通过导线与下气缸(14)和上气缸(11)相连，开关按钮(16)安装在隔墙(9)上，该开关按钮(8)通过导线与气路箱(7)相连，对气路箱(7)进行控制。

气动单轨吊车在煤矿井下应用研究刘凤富【摘要】为解决煤矿井下采掘工作面超前维护段的提升运输环境差、职工劳动强度大的问题,通过调研决定采用气动单轨吊车.本文对气动单轨吊车的安装使用方法及推广使用后的效果进行了重点论述.【期刊名称】《山东煤炭科技》【年(卷),期】2019(000)007【总页数】3页(P128-129,132)【关键词】煤矿井下;气动单轨吊;应用研究【作者】刘凤富【作者单位】枣庄矿业集团公司田陈煤矿设备管理中心,山东枣庄277523【正文语种】中文【中图分类】TD527田陈煤矿地质条件复杂，上下山多，煤炭埋藏深，提升运输环节多，提升绞车多，上下车场必须有把钩硐室等，程序复杂，费工费时。

为探索井下运输安全、高效、节能的运输方式，该矿通过调研，在井下应用了气动单轨吊车场。

1 概述气动单轨吊车（以下简称“单轨吊车”）是利用悬空轨道（轨道由I140E工字钢加工而成），以气动马达经减速机构减速后带动滚轮沿轨道立板摩擦驱动的设备。

该单轨吊车由轨道、吊挂及高度调节装置、风动葫芦、主驱动装置、滑车、承载车、控制系统等部分组成，每节轨道由工字钢及拖链托板组成，靠销轴联接。

整机用高度可调节的吊挂装置吊挂于巷道顶板上的吊挂底座、十字梁或锚杆、锚索、U型棚等上面，主要用于煤矿井下采、掘工作面上下端头巷道超前支护的物料、设备的运输，也可用于井下其他短距离的运输，该单轨吊车动力取自井下压风管路。

2 井下安装工序2.1 轨道生根点安设在巷道顶板打2个锚杆或锚索眼（根据巷道顶板岩性情况，顶板不好打锚索），根据吊挂座间距，安装吊挂座；然后根据轨道长度重复以上工序（吊挂座间距依据轨道长度3m或2m）。

如图1所示。

图1 轨道生根点安设2.2 安装轨道在吊挂座上穿上高强度螺栓，挂上吊挂链，吊挂链上穿上马蹄环，马蹄环下利用高强度螺栓连上轨道，轨道与轨道下面之间有限位装置（公母环相扣），巷道内轨道高度利用挂链调节，保持平顺过渡；导轨上方采用了弧形快接头的连接方式，安装时首先将上部连接左吊环板紧贴右吊环板，公扣插入母扣中，然后下落，再穿入高强度螺栓即可。
