九年级物理第十五章电功与电热综合实践活动1．如图所示，白炽灯泡铭牌提供的信息．下列说法正确的是( )A．灯泡的额定电压是220 VB．灯泡的额定电压是25 VC．灯泡的额定功率是220WD．灯泡的实际功率是25 W2．小明比较正确接入电路的电流表和电压表的通电性能，得到的结论正确的是( ) A．电流表的电阻大B．电压表的功率大C．电流表通过电流大D．电压表通过电流大3．如图所示的家用电器，额定功率值约为1 000 W的是( )4．依靠将电能转化为机械能工作的家用电器是( ) A．高档电磁锅B．宽屏电视机C．无氟电冰箱D．电动剃须刀5．某标有“220 V 40 W’字样的白炽灯冷态电阻为100Ω，正常工作时的热态电阻约为_______Ω．此现象表明灯丝的电阻与________有关，用此性质实现电路控制的电器有________．6．将额定电压相同的两个灯泡L1、L2串联后接入电路中．接通电路后发现L1要亮一些，则下列判断正确的是( ) A．L1的电阻可能比L2的小B．L1的额定功率可能比L2的大C．若将两灯并联接入电路中，L1更亮D．两灯正常工作时L1要暗一些7．学校的照明电路接有许多用电器和开关，电路布线及用电分配比较复杂．电路总的电阻值变化情况是( ) A．所有用电器全部使用时电路中的总电阻值最大B．所有用电器全部使用时电路中的总电阻值最小C．电路中的总电阻值与用电器是否接入没有关系D．用电器的阻值大小、个数多少都不知道，无法判断8．小明将台灯插头插入书桌边的插座，闭合台灯开关，发现家里的空气开关“跳闸”．造成这一现象的原因可能是( ) A．台灯的灯丝断了B．台灯内部短路C．台灯总功率过大D．插座与台灯插头接触不良9．如图所示，电源电压保持不变．只闭合开关S1，灯泡L正常发光，再闭合开关S2，则( )A．电流表示数变大，灯变亮B．电流表示数变小，灯变暗C．小灯泡的额定功率变大D．电路中的总功率变大10．电灯是家庭电路中常见的照明电器．灯泡的外壳及灯芯是用玻璃制成的，这是利用玻璃的________性能．若将玻璃灯芯接入如图所示的电路中，当玻璃灯芯升高到一定温度时，小量程电流表的指针________(填“会”或“不会”)发生偏转，此现象说明________．11．小明家的壁灯是两盏节能灯，用一只开关控制其通断，两盏节能灯均能正常发光．将其接线电路图画在图中．12．家用新型节能灯上标有“220 V 40W”字样．该灯正常工作时的功率( ) A．大于40W B．小于40W C．等于40W D．等于220W 13．将标有“8V 4 W”、“4 V 2 W”字样的两只灯泡L1、L2串联后接入电路．灯泡L1正常发光时，灯泡L2 ( ) A．正常发光B．比正常发光暗C．比正常发光亮D．将会被烧坏14．随着生活水平的提高，家用电器日益增多．小明家进行电路旧线改造后，保险丝的规格由5 A换成了8 A，则线路允许同时接入用电器的功率比原来增加了( ) A．1100 W B．1760 W C．660 W D．2860 W15．阅读分析小明和教授研讨交流时的语言，如图所示．回答问题．(1)小明思考的问题是：______________________________________________．(2)小明语言表述的科学性体现在控制变量法的应用．语言表述显示，小明探究过程控制的变量是____________．(3)教授所说力学中引入的类似的物理概念是_________，这种方法称为________．16．某电饭煲有两挡开关，其工作原理图如图所示．开关S与接线柱“2”相连时，电路的功率为1100W，与“1”相连时，电路的总功率为22W．(1)高温烧煮时，开关S应与接线柱________相连；焖饭、保温时，应与接线柱_________相连．(2)推算R的阻值及开关置于“1”挡时R的功率．17．电焊是利用电流的热效应产生高温，将焊条熔化，使两金属部件焊接在一起．电焊机工作时有很大电流，但不会连续工作，所以导线中会产生迅速变化、时断时续的电流．(1)电焊机输出电压40 V、输出功率2 000W，橡皮绝缘铜芯导线常温下安全载流量(长时间通电时的最大安全电流)如表中所示，从安全角度考虑，推算说明应选择哪种导线作为电焊机的输出导线?导线规格导线横截面积S／mm2 2.5 4 6 10安全载流量I／A 28 37 47 68(2)焊条熔点为1100℃，比热容为0．4×103J／(k·℃)．电流放出的热量全部被焊条吸收并使焊条升温，电焊机工作5 s，可使一根质量为20 g的焊条全部熔化吗?(3)电焊机工作时会对周围的居民或行人的生活造成一定的影响，指出其中的两点．18．阅读材料，回答问题．小明说水从自来水厂流出，水龙头就有水流出来，我们就该交水费；而生活用电，电从发电厂通过一根电线流过来后又从另一电线流回去了，而且电流又没有减小，所以我们不该交电费．(1)小明思考问题运用了_________的方法，小明的观点是否正确?_______(选填“正确”或“不正确”)．(2)人们通过用电器获得电流带来的_________．(3)用与小明相同的思维方法，说明你的观点_________．参考答案1．A 2．C 3．C 4．D 5．1210 温度电热蚊香器6．D 7．B 8．B 9．D 10．透明和绝缘会加热条件下，绝缘体能转化为导体11．12．C 13．A 14．C 15．不同的家用电器做功是否有快有慢? 相同的时间速度类比16．2 1 2156 21．56 W 17．横截面积是10 mm2的导线能光污染、对眼睛产生灼伤功率大、影响周围用电器正常工作18．类比不正确能量水从自来水厂流出，水龙头有水流出来，我们就交水费；电由发电厂通过电线进入家用电器，家用电器获得了能量，我们就交电费。

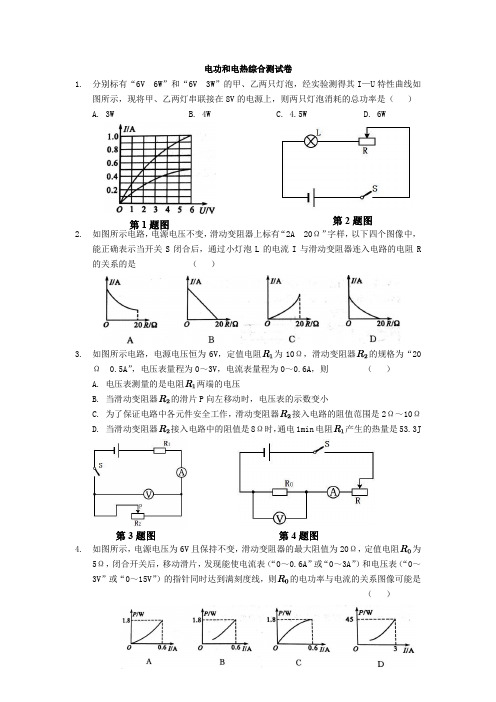

电功和电热综合测试卷1. 分别标有“6V 6W”和“6V 3W”的甲、乙两只灯泡，经实验测得其I—U特性曲线如图所示，现将甲、乙两灯串联接在8V的电源上，则两只灯泡消耗的总功率是（）A. 3WB. 4WC. 4.5WD. 6W2. 如图所示电路，电源电压不变，滑动变阻器上标有“2A 20Ω”字样，以下四个图像中，能正确表示当开关S闭合后，通过小灯泡L的电流I与滑动变阻器连入电路的电阻R 的关系的是（）3. 如图所示电路，电源电压恒为6V，定值电阻为10Ω，滑动变阻器的规格为“20Ω 0.5A”，电压表量程为0～3V，电流表量程为0～0.6A，则（）A. 电压表测量的是电阻两端的电压B. 当滑动变阻器的滑片P向左移动时，电压表的示数变小C. 为了保证电路中各元件安全工作，滑动变阻器接入电路的阻值范围是2Ω～10ΩD. 当滑动变阻器接入电路中的阻值是8Ω时，通电1min电阻产生的热量是53.3J4. 如图所示，电源电压为6V且保持不变，滑动变阻器的最大阻值为20Ω，定值电阻为5Ω，闭合开关后，移动滑片，发现能使电流表（“0～0.6A”或“0～3A”）和电压表（“0～3V”或“0～15V”）的指针同时达到满刻度线，则的电功率与电流的关系图像可能是（）第2题图第1题图第4题图第3题图5. 某实验小组根据实验绘出小灯泡的U—I特性曲线如图所示，根据此图像给出的信息，以下有关小灯泡功率P的图像正确的是（）6. 一只小灯泡标有“3.8V”字样，额定功率模糊不清，某同学设计了如图甲所示的电路进行测量，电源电压恒为6V，电压表、电流表使用的量程分别为0～3V、0～0.6A，滑动变阻器的规模为“10Ω 1A”，他根据实验数据作出电压表、电流表的U—I图像，如图乙所示，则以下判断正确的是（）A. 小灯泡的额定功率为0.88WB. 滑片向左移动时电压表示数变大，小灯泡变亮C. 变阻器允许连入电路的最大阻值约为8.82ΩD. 小灯泡正常发光2s内，变阻器产生的电热为3.04J7. 有两只标有“220V 100W”的加热器，这种加热器在它两端不超过额定电压时，电流随电压的变化关系如图所示，这种加热器的变化关系如图所示. 这种加热器正常工作时的电阻为Ω，将它串联起来接到家庭电路中，消耗的总功率（选填“大于”、“等于”或“小于”）50W.8. 如图所示电路中，电源电压、灯丝电阻都保持不变，灯L标有“6V 3W”字样，灯泡电阻是Ω；当开关S闭合，滑动变阻器的滑片P在、b两点间移动时，电压表示数的变化范围是5V～8V，且滑片P位于b点时灯L的功率是滑片位于点时灯L功率的16倍，电源电压是 V.9. 图甲是某电子秤的原理图，是调零电阻，是一根长10㎝的电阻丝，托盘与弹簧相连，滑片P固定在弹簧上端并能随弹簧的伸缩上下移动. 不秤物体时，滑片P位于第5题图第6题图第7题图第8题图的最上端；称量最大值时，滑片P位于的最下端，的最大阻值为40Ω，电源电压为3V，滑片P与弹簧的电阻不计.（已知该弹簧压缩的长度△L与所受压力的关系如图乙所示，g取10N/kg）.（1）图甲中的“质量表”用表改装而成；（2）空盘时，闭合开关S，电路电流为0.3A，此时接入电路的阻值为Ω；（3）该电子秤可称量的最大质量为 kg，此时电路消耗的总功率为 W；（4）若长期使用导致电源电压减小，为校零，应将的滑片向移动.10. 如图所示，电源电压一定，闭合开关S，滑动变阻器滑片P从最上端滑至最下端的过程中，电流表示数I与滑动变阻器接入电路的阻值R之间的关系如图乙所示，已知定值电阻，则电源电压U= V，图乙中坐标值= A；当电流表示数I=0.4A时，与消耗的电功率之比为 .11. 如图所示电路，电源两端电压一定，是三个定值电阻，且. 当只闭合开关、时，电路消耗的电功率为19.2W，电阻消耗的电功率为；当只闭合开关时，电路消耗的电功率为2.4W，电阻消耗的电功率为0.8W，电阻消耗的电功率为’，则：’= .12. 实验室电源电压为6V，要测量小灯泡的额定功率，小伟选择一个额定电压为2.5V，电阻大约为10Ω左右的小灯泡，小强画出了如图甲所示电路图.第9题图第10题图第11题图第12题图（1）小伟看到电路图后提出一个建议：简化实验，去掉滑动变阻器测量小灯泡的额定电功率，你认为小伟的实验方案可行吗？为什么？答：；（2）若按照小强设计的电路图进行实验，实验室里有最大阻值是10Ω和60Ω的滑动变阻器，你认为应该选择最大阻值为Ω的滑动变阻器；（3）将图乙中的滑动变阻器和电压表（选用合适的量程）接入电路；（4）在实验器材选择无误，电路连接正确的情况下，闭合开关，小灯泡不亮，但电压表和电流表都有示数，按照图乙的电路连接图判断，要让灯泡发光，你的操作是；调整电路正常后开始实验，在调节滑动变阻器的过程中，灯泡突然熄灭，电流表的示数突然变得无示数，电压表的示数是6V，你判断故障可能是：；（5）为进一步确定小灯泡亮度与电压的关系，做了多次实验，并根据实验数据绘出了小灯泡的U—I图像，如图丙所示，请根据图像信息计算出小灯泡的额定功率是 W.电功和电热综合测试卷参考答案1——6BACBDC7.484大于8.1299.（1）电流（2）10（3）2.50.18（4）左10.120.22:111.4:112.（1）不可行；无法实现小灯泡两端的电压等于额定电压（2）60（3）如图所示（4）将滑动变阻器的滑片向左移动，小灯泡断路（5）0.5。

第十五章达标检测卷一、选择题(每题3分，共30分)1．下列措施中，属于利用电流热效应的是( )A．电视机的后盖有许多孔B．电烤箱上禁止覆盖物体C．电饭锅里装有发热板 D．电脑的主机中安装微型风扇2．下列状况符合平安用电原则的是( )A．发生触电事故时，不能用手去拉，要马上切断电源B．限制用电器的开关连接在零线和用电器之间C．将电风扇三脚插头最长的脚折弯后，插在两孔插座上运用D．在同一个插排上连接多个大功率用电器3．某同学为了探究电流通过导体产生热量的多少跟电阻的关系，设计了如下电路图，其中正确的是( )4．小萌在更换灯泡时发觉灯泡上标有“220 V40 W”的字样．下列说法正确的是( ) A．该灯泡只能在220 V电压下工作B．该灯泡的实际功率是40 W不变C．该灯泡每秒消耗的电能是40 WD．该灯泡正常发光时的功率是40 W5．如图所示，电源电压保持不变，闭合开关S，当滑片P向右移动时，下列说法错误的是( ) A．电压表示数变大B．电流表示数变小C．灯泡的亮度不变D．电路的总功率变小6．如图是华为的开关电源适配器铭牌，从各项电学参数可以看出该款适配器工作时的最大输出功率约为( )A．45 WB．65 WC．180 WD．432 W7．下列数据最符合实际的是( )A．手机充电器的工作电流约为20 AB．USB接口的输出电压约为5 VC．家用微波炉的额定功率约为10 WD．家用空调工作一晚消耗约100度电8．如图所示电路中，电源电压不变．闭合开关后，当滑片P在某一端点时，电流表示数为0.3 A，小灯泡消耗的功率为0.9 W；当滑片P移至中点时，电压表示数改变了3 V，电流表示数改变了0.1 A．下列说法正确的是( )A．电源电压为9 VB．滑片P移至中点时，滑动变阻器消耗的功率为2.4 WC．滑片P移至中点时，小灯泡消耗的功率为1.2 WD．滑片P在最右端时，电路消耗的总功率为4.8 W9．具有防雾、除露、化霜功能的汽车智能后视镜能保障行车平安，车主可通过旋钮开关实现功能切换．如图所示是模拟加热原理图，其中测试电源的电压为10 V，四段电热丝电阻均为10 Ω，防雾、除露、化霜所需加热功率依次增大．下列说法正确的是( ) A．开关旋至“1”挡，开启化霜功能B．开启防雾功能，电路总电阻为5 ΩC．化霜与防雾电路的总功率之差为15 WD．从防雾到除露，电路总电流改变了1 A10．如图所示电路，电源电压保持6 V不变，滑动变阻器的最大阻值为15 Ω，定值电阻R2为5 Ω.电压表示数为U1，R2的电功率为P2，电流表示数为I.闭合开关后，移动滑片P，下列图像可能正确的是( )二、填空题(每空1分，共23分)11．某灯泡上标有“220 V40 W”的字样，它的额定功率是_______W，正常发光时灯丝的电阻是________Ω，工作电流是________A.12．小明利用手表和电能表测量家中空调的实际功率，电能表的表盘如图所示，他只让空调工作，视察到5 min内电能表的表盘转过200转，则空调消耗的电能是________kW·h，空调的实际功率为________W．这些电能可以供额定功率200 W的电视机正常工作________h.13．一只标有“2.5 V0.3 A”的小电灯和滑动变阻器串联接在电压为6 V的电源两端，调整滑动变阻器使小电灯两端电压为________V时，灯正常发光．此时灯1 min消耗的电能为________J；再调整滑动变阻器使灯两端的电压为1.5 V时，灯的亮度与正常发光相比__________(填“变亮”“变暗”或“不变”)．14．两个灯泡分别标有“220 V40 W”“220 V60 W”字样，并联在220 V电源上，通过灯丝电流大的是____________灯泡，灯丝电阻较大的是____________灯泡．假如两灯泡钨丝长短一样，则钨丝较粗的是____________灯泡，运用相同时间，两灯消耗的电能之比是________．15．家庭电路中的各用电器之间是________(填“串”或“并”)联的．家庭电路中发生短路时，电路中的________很大，此时电路中的________会起到爱护作用，避开发生火灾．“十字”路口上安装着交通指示灯，每组指示灯是由“红、黄、绿”三盏灯组成的，每盏灯上都标有“220 V100 W”字样，则每组灯正常工作时每小时耗电________kW·h. 16．太阳能充电宝上表面贴有太阳能板，可利用太阳能为内部锂电池充电，但销量低迷．某款太阳能充电宝内锂电池容量为0.1 kW·h，合__________J．在足够阳光下太阳能板产生5 V电压、0.25 A电流为锂电池充电，充电效率为80%，将锂电池从无电状态下充溢，太阳能板须要输出________J的电能，若每天足够太阳光照10 h，须要________天才能将锂电池充溢．17．如图所示为一款有高、低温两挡的蒸汽电熨斗电路原理图(虚线框内为蒸汽电熨斗的发热部位)．R1、R2为电热丝，其中R2＝60.5 Ω.工作时，水升温并汽化成水蒸气，从而熨烫衣服．(电路中仅考虑R1、R2的阻值)闭合S1，当S2________(填“闭合”或“断开”)时，电熨斗处于高温挡．若电熨斗低温挡和高温挡的电功率之比是1∶5，则R1的电阻是________Ω；当电熨斗处于高温挡时，通电1 min产生的热量是________________J.三、解答题(18题3分，第19题7分，第20题10分，21～23题每题9分，共47分) 18．如图所示，请用笔画线代替导线，正确连接家庭电路．19．小明用如图所示装置探究两种液体的吸热实力，两烧瓶中的电阻丝相同．(1)试验中，必需取________(填“质量”或“体积”)相等的甲、乙两种液体．(2)试验中，用________(填序号)间接反映液体汲取热量的多少；通过比较________(填序号)来推断液体吸热实力的强弱．A．通电时间B．温度计示数的改变(3)下表是某次的试验数据，分析可知，液体________(填“甲”或“乙”)的吸热实力较强．物质质量/g 初始温度/℃加热时间/min 最终温度/℃液体甲150 20 3 45液体乙150 20 3 68(4)若在甲、乙两烧瓶中，液体是质量相同的同种液体，电阻丝的阻值不同，则该装置可用来探究电流产生的热量与________的关系．20．小明和小华试验小组用图甲所示器材测量小灯泡的电功率，电源电压恒为4.5 V，待测小灯泡L的额定电压为2.5 V，滑动变阻器R的规格为“20 Ω 1 A”．(1)图甲是该试验中没有连接完整的电路，请用笔画线代替导线，在图甲中完成电路连接，要求滑动变阻器滑片向右移动时电阻变大，导线不交叉．(2)连接好电路，闭合开关后，发觉无论怎样移动滑片，小灯泡不亮，电流表示数改变明显，电压表无示数，经检查发觉电路连接无误，则出现该状况的缘由可能是小灯泡发生___________．(3)解除故障后，按图甲所示的电路接着进行试验．闭合开关，移动滑片P，使小灯泡发光，依据试验数据绘制出如图乙所示的图像，则小灯泡的额定功率为________W.(4)小明将电压表换成一个规格相同的小灯泡，使这两个小灯泡并联在电路中，当干路中的电流表示数为0.2 A时，两个小灯泡的实际总功率为________W.(5)另一小组用相同器材试验时，发觉电流表不能正常运用．他们选用一个定值电阻R0，设计了如图丙所示的电路图，并进行如下试验操作：①按图丙连接电路，检查无误后，闭合开关S、S1，调整滑动变阻器滑片直至电压表示数为________V；②S处于闭合状态，滑片不动，断开S1、闭合S2，读出电压表示数为U0；③小灯泡的额定功率P额＝________(用U额、U0、R0表示)．21．下表为某电冰箱的部分参数，假如将它单独接在3 000 r/(kW·h)的电能表上．运用环境额定电压输入总功率耗电量10～38 ℃220 V 120 W 1.1 kW·h/24 h(1)当电冰箱正常工作时，电能表转盘每分钟旋转多少转？(2)假如电冰箱平均每启动一次工作15 min，这15 min消耗的电能是多少？(3)该电冰箱一天大约启动多少次？22．某品牌电热水器有慢加热、快加热和保温三个工作状态，铭牌上的部分参数如下表所示，其中快加热功率参数模糊不清，它能够把水加热到的最高温度为75 ℃.简化电路如图所示，R1、R2均为加热电阻(温度对电阻的影响忽视不计)，若电热水器中已装满质量为40 kg、温度为25 ℃的水．请完成下列问题．[已知水的比热容c＝4.2×103J/(kg·℃)]额定电压220 V保温功率605 W慢加热功率 1 210 W快加热功率(1)用该电热水器把水加热到最高温度，水须要汲取的热量．(2)开关S1闭合，S2接b，电热水器处于慢加热工作状态，求R2的阻值．(3)若加热电阻产生的热量有84%被水汲取，用该电热水器把原有的水加热到最高温度用快加热比用慢加热节约多少秒？ (结果保留整数)23．如图甲所示是某电吹风的工作原理图．电吹风工作时，可以分别吹出热风和凉风．为了防止温度过高，用一个热敏电阻R0与电阻为100 Ω的电热丝R串联，R0的阻值随温度的改变如图乙所示．(1)当开关S指向1位置时，电吹风吹________风．(2)该电吹风吹热风时，其温度基本恒定在200 ℃左右，当它的温度接着上升时，R0的电阻将________，电热丝的发热功率将________．(均填“增大”“不变”或“减小”)(3)该电热丝的最大发热功率是多少？答案一、1．C 2．A3．B 点拨：影响电热的因素有电流、电阻和通电时间，探究电热和电阻的关系，必需限制电流和通电时间相等．只有B 图符合要求．4．D 点拨：该灯泡在220 V 电压下正常工作时，功率为40 W ，每秒消耗的电能为40 J ．电压略高于或略低于220 V 时，灯泡也能发光，但其实际功率不是40 W.5．A 点拨：由题图可知，滑动变阻器与灯泡并联，两端电压相等，都等于电源电压，电压表与滑动变阻器并联，即测电源电压，电流表测干路电流．电源电压不变，闭合开关S ，当滑片P 向右移动时，电压表示数不变，始终等于电源电压，故A 错误；滑动变阻器连入电路的电阻变大，所在支路的电流减小，则干路总电流减小，电流表示数变小，故B 正确；灯泡所在支路的电流不变，其亮度不变，故C 正确；电路的总电压不变，总电流减小，依据P ＝UI 可得，电路的总功率变小，故D 正确．6．B 点拨：由图知充电时电源适配器的最大电流I ＝3.25 A ，电压U ＝20 V ，最大输出功率为P ＝UI ＝20 V×3.25 A ＝65 W.7．B 点拨：手机充电器工作电流较小，约0.5 A ，所以A 错误；微波炉的额定功率约1 000W ，C 错误；1匹家用空调的电功率约735 W ，依据公式W ＝Pt 按每晚工作10 h 算，W ＝0.735 kW×10 h＝7.35 kW·h＝7.35度，所以D 错误．8．B 点拨：由电路图可知，灯泡与滑动变阻器串联，电压表测灯泡两端的电压，电流表测电路中的电流，比较滑片P 在某一端点和滑片P 移至中点时灯泡两端的电压的改变，可知起先时P 在最右端，灯泡两端电压为3 V ，电路电流为0.3 A ，滑片P 移至中点时，灯泡两端电压为6 V ，电路中电流为0.4 A ，依据串联电路的特点和欧姆定律可得，第一次电路中电源电压U ＝U L ＋U 1＝U L ＋I 1R 1＝3 V ＋0.3 A×R 1①，其次次电路中电源电压U ＝U L ′＋U 1′＝U L ′＋I 2R 1′＝6 V ＋0.4 A×12R 1 ②，①②两式联立可得U ＝12 V ，R 1＝30 Ω，故A 错误；滑片P 在最右端时，电路消耗的总功率P ＝UI 1＝12 V×0.3 A＝3.6 W ，故D 错误；滑片P 移到中点时，滑动变阻器消耗的功率P 1＝(I 2)212R 1＝(0.4 A)2×12×30 Ω＝2.4 W ，故B 正确；小灯泡消耗的功率P L ＝U L I 2＝6 V×0.4 A＝2.4 W ，故C 错误．9．C 点拨：由题图可知，“1”挡时，两段电热丝串联；“2” 挡时，只有一段电热丝连接在电路中；“3” 挡时，两段电热丝并联．由电功率学问可知，“3” 挡发热功率最大，为化霜挡，其总电阻为5 Ω，总功率P 3＝U 2R 3＝（10 V ）25 Ω＝ 20 W ．“1” 挡发热功率最小，为防雾挡，其总电阻为20 Ω，总电流I 1＝U R 1＝10 V 20 Ω＝0.5 A ，总功率P 1＝U 2R 1＝（10 V ）220 Ω＝5 W ，化霜与防雾电路的总功率之差为(20－5)W ＝15 W ．除露时电路中的电流I 2＝U R 2＝10 V 10 Ω＝1 A ，则从防雾到除露，电路中总电流改变了(1－0.5)A ＝0.5 A.10．D 点拨：当滑动变阻器的滑片在最右端时，滑动变阻器接入电路的电阻为0，此时电路中的电流最大，则最大电流I 大＝U R 2＝6 V 5 Ω＝1.2 A ；当滑片在最左端时，滑动变阻器接入电路的电阻最大，此时电路中的电流最小，则最小电流I 小＝U R 1＋R 2＝ 6 V 5 Ω＋15 Ω＝0.3 A.电路中的电流最小，则R 2两端的电压最小，其最小电压U 2小＝I 小R 2＝0.3 A×5 Ω＝1.5 V ，依据串联电路的电压规律可知，滑动变阻器两端的最大电压即电压表的最大示数为U 1＝U －U 2小＝6 V －1.5 V ＝4.5 V ；依据串联电路的电压特点可知，电压表示数的改变量与R 1两端电压的改变量相同，电路中的电流与R 1两端电压成正比，故A 、B 错误；依据P ＝I 2R 可知，R 2的最小电功率和最大电功率分别为P 小＝I 小2R 2＝(0.3 A)2×5 Ω＝0.45 W ；P 大＝I 大2R 2＝(1.2 A)2×5 Ω＝7.2 W ；依据P ＝I 2R 可知，电功率P 与I 2成正比，则P­I 图像不是直线，故C 错误，D 正确．二、11．40；1 210；0.18 点拨：依据铭牌知道灯泡的额定功率为 40 W ，正常发光时的电阻R ＝U 2P ＝（220 V ）240 W ＝1 210 Ω，正常工作电流I ＝P U ＝40 W 220 V≈0.18 A. 12．0.1；1 200；0.5 点拨：2 000 r/(kW·h)表示的是电路中每消耗1 kW·h 的电能，电能表转盘转2 000转，电能表转盘转动200转消耗的电能W ＝2002 000 kW·h＝0.1 kW·h，t ＝5 min ＝560 h ＝112 h ，空调的电功率P ＝W t ＝0.1 kW·h 112 h ＝1.2 kW ＝1 200 W ．电视机正常工作时的电功率P ′＝P 额＝200 W ＝0.2 kW ，由P ＝W t 可得这些电能可以供额定功率200 W 的电视机正常工作的时间t ′＝W P′＝0.1 kW·h 0.2 kW＝0.5 h.13．2.5；45；变暗 点拨：灯正常发光时，两端的电压为额定电压2.5 V ，电流等于额定电流0.3 A ，1 min 消耗的电能W ＝UIt ＝2.5 V×0.3 A×60 s＝45 J ．当灯两端的电压为1.5 V 时，小于其额定电压，则实际功率小于额定功率，灯的亮度变暗．14．220 V 60 W ；220 V 40 W ；220 V 60 W ；2∶3 点拨：当两者并联时，都能正常发光，实际功率等于额定功率，而工作电流I ＝P U，电功率越大，电流越大，因此通过“220 V 60 W”灯泡的电流较大，而电阻R ＝U 2P，额定电压相等，额定功率越大，电阻越小，当灯丝长度相等时，横截面积越大电阻越小，因此电阻较大的是“220 V 40 W”的灯泡，灯丝较粗的是“220 V60 W”的灯泡．相同时间内消耗的电能之比等于实际电功率之比，实际电功率都等于额定功率，两灯消耗的电能之比为40 W ∶60 W ＝2∶3.15．并；电流；熔丝；0.1 点拨：虽然有红、黄、绿三盏灯，但是每次只有一盏灯在工作，实际功率为100 W ＝0.1 kW.每小时消耗的电能W ＝Pt ＝0.1 kW×1 h＝0.1 kW·h.16．3.6×105；4.5×105；10 点拨：锂电池容量W ＝0.1 kW·h＝0.1×3.6×106 J ＝3.6×105J ；太阳能板须要输出的电能W ′＝W η＝3.6×105 J 80%＝4.5×105 J ；充电时间t ＝W′UI＝4.5×105J 5 V×0.25 A ＝3.6×105 s＝100 h ，须要10天才能充溢． 17．闭合；242；6×104点拨：电熨斗处于高温挡时电路的总功率最大，由P ＝U 2R 知，电源电压肯定时，电路的总电阻较小，由电路图可知，当S 1、S 2都闭合时，R 1与R 2并联，电路的总电阻较小，此时电熨斗处于高温挡．电熨斗处于低温挡时电路的总功率较小，由P ＝U 2R知，电源电压肯定时，电路的总电阻较大，由电路图可知，当S 1闭合、S 2断开时，电路中只有R 1接入电路，电路的总电阻较大，此时电熨斗处于低温挡，所以低温挡功率P 低温＝U 2R 1，高温挡功率P 高温＝P 1＋P 2＝U 2R 1＋U 2R 2，由题知，电熨斗低温挡和高温挡的电功率之比是1∶5，即：P 低温∶P 高温＝U 2R 1∶⎝ ⎛⎭⎪⎫U 2R 1＋U 2R 2＝1∶5，所以U 2R 1∶U 2R 2＝1∶4，R 1∶R 2＝4∶1，R 1＝4R 2＝4×60.5 Ω＝242 Ω；当电熨斗处于高温挡时，通电1 min 产生的热量Q ＝W ＝P 高温t ＝⎝ ⎛⎭⎪⎫U 2R 1＋U 2R 2t ＝⎣⎢⎡⎦⎥⎤（220 V ）2242 Ω＋（220 V ）260.5 Ω× 60 s ＝6×104 J.三、18．解：如图所示．19．(1)质量 (2)A ；B (3)甲 (4)电阻20．解：(1)如图所示． (2)短路(3)0.6 (4)0.1 (5)①2；③U 额U 0R 0点拨：(1)由电路图可知，小灯泡与滑动变阻器串联，电压表测小灯泡两端的电压，电流表测电路中的电流，由小灯泡的额定电压为2.5 V 可知，电压表的量程为0～3 V ，且与小灯泡并联，由于滑动变阻器的滑片向右移动时，电阻变大，因此需将滑动变阻器的左下接线柱接入电路，实物电路如图所示．(2)无论怎样移动滑片，小灯泡不亮，电流表示数改变明显，电压表无示数，经检查发觉电路连接无误，则出现该状况的缘由可能是小灯泡发生短路．小灯泡短路时，小灯泡可以看成是一条导线，电路仍能接通，但电压表无示数，电流表有示数．(3)小灯泡的额定电压为2.5 V ，从图乙中看出，当电压为2.5 V 时，电流为0.24 A ，额定功率P ＝UI ＝2.5 V×0.24 A＝0.6 W ．(4)当干路中的电流表示数为0.2 A 时，因两灯并联，故每个小灯泡的电流为0.1 A ，从图乙中看出，此时小灯泡两端电压为0.5 V ，故两个小灯泡的实际总功率为P 总＝U′I′＝0.5 V×0.2 A＝0.1 W ．(5)①此时小灯泡、定值电阻和滑动变阻器串联，闭合开关S 、S 1，电压表测量定值电阻和滑动变阻器的电压之和，小灯泡额定电压为2.5 V ，故调整滑动变阻器滑片直至电压表示数为U ″＝4.5 V －2.5 V ＝2 V ．③S 处于闭合状态，滑片不动，断开S 1、闭合S 2，读出电压表示数为U 0，即为定值电阻电压，此时小灯泡正常发光，故电路中电流可表示为I 额＝U 0R 0，小灯泡的额定功率P 额＝U 额I 额＝U 额U 0R 0. 21．解：(1)电冰箱工作一天消耗的电能W 1＝1.1 kW·h，依据P ＝W t 可知，电冰箱工作的时间t ＝W 1P ＝ 1.1 kW·h 120×10－3 kW ＝11012h ＝550 min ；工作一天转盘转动的圈数n ＝1.1×3 000 r ＝3 300 r ，所以每分钟转动的圈数为n 1＝3 300550r ＝6 r. (2)由P ＝W t 可得，15分钟消耗的电能W ＝Pt ＝120×10－3 kW×1560h ＝ 0.03 kW·h.(3)该电冰箱一天大约启动的次数n ′＝ 1.1 kW·h 0.03 kW·h/次≈37次． 22．解：(1)水汲取的热量为Q ＝cm Δt ＝4.2×103J/(kg·℃)×40 kg×(75－25) ℃＝8.4×106 J. (2)R 1的电阻为R 1＝U 2P 慢＝（220 V ）21 210 W＝40 Ω， 总电阻为R 总＝U 2P 保温＝（220 V ）2605 W＝80 Ω， R 2的电阻为R 2＝80 Ω－40 Ω＝40 Ω.(3)快加热时的功率P 快＝U 2R 1＋U 2R 2＝（220 V ）240 Ω＋（220 V ）240 Ω＝2 420 W ， 加热电阻产生的总热量为Q 总＝Q 吸η＝8.4×106 J 84%＝1×107 J. 快加热的时间t 快＝Q 总P 快＝1×107 J 2 420 W≈4 132 s， 慢加热的时间t 慢＝Q 总P 慢＝1×107 J 1 210 W≈8 264 s， 用快加热比用慢加热节约的时间Δt ＝8 264 s －4 132 s ＝4 132 s.23．解：(1)热 (2)增大；减小(3)由题图乙知温度在35 ℃时，R 0的电阻最小为10 Ω，R 0与电热丝串联支路的总电阻R 总＝R 0＋R ＝10 Ω＋100 Ω＝110Ω，电热丝所在支路的电流I ＝U R 总＝220 V 110 Ω＝2 A ， 该电热丝的最大发热功率P 热＝I 2R ＝(2 A)2×100 Ω＝400 W.点拨：(1)当开关S 指向1位置时，电动机与电热丝同时接入电路(并联)，电吹风吹出热风．(2)电吹风吹热风时，其温度基本恒定在200 ℃左右，当它的温度接着上升时(在200～400 ℃之间)，由题图乙可知，R 0的电阻将增大；电热丝阻值不变，则R 0与电热丝串联支路的总电阻将增大，由欧姆定律可知，该支路的电流减小，依据P 热＝I 2R 可知，电热丝的发热功率将减小．。

卜人入州八九几市潮王学校电功与电热单元综合检测题班级：一、选择题〔每一小题2分，一共24分〕1．有甲、乙两盏电灯，甲灯上标有“36V60W〞，乙灯上标有“220V60W〞，当它们分别在其额定电压下工作发光时，其亮度是〔〕A．乙灯比甲灯更亮B．甲灯比乙灯更亮C．两盏灯一样亮D．无法断定哪盏灯更亮2．随着生活质量的不断进步，各种电器得到了普遍应用。

以下电器正常工作时，每秒做功几十焦耳的是〔〕A．教室里的一只日光灯B．电饭煲C．家用手电筒里的灯泡D．柜式空调3．小刚同学自己设计了一个有“高〞、“中〞、“低〞三档火力的电火锅，其电路图如右图所示，如今要使电火锅调到“低〞挡火力，那么开关S应该置于〔〕A．触点“1”B．触点“2”C．触点“3”D．触点“4”4．1个标有“6V6W〞的电铃，假设把它接在12V的电路上，要使电铃正常工作，至少还需〔〕A．串联一只阻值为6Ω的电阻B．串联一只阻值为12Ω的电阻C．并联一只阻值为6Ω的电阻D．并联一只阻值为12Ω的电阻5．将一个标有“15V12W〞的灯泡接入某电路时，测得通过它的电流是1A，那么它的实际功率〔〕A．小于12WB．等于12WC．大于12WD．不能确定6．一只电灯上标有“220V100W〞，假设把它接入110V的电源两端，下面说法中正确的选项是〔〕A．它的额定功率变为原来的一半B．通过它的电流不变C．它的实际功率变为原来的1/4D．它的实际功率变为原来的1/27．把标有“8V16W〞的灯泡L1和“12V36W〞的灯泡L2串联后接在电源两端，其中一只灯泡正常发光，另一只没有到达其额定功率，那么〔〕A．电源电压为20VB．电路中电流为3 AC．两灯泡的总功率为52WD．灯L2的实际功率等于灯L1的实际功率8．小灯泡额定电压为6V，额定功率估计在6W～l2W之间，小佳按如以下列图所示甲的电路测定灯的功率，所用电流表有0～、0～3A两档，电压表有0～3V、0～l5V两档，将它们连入电路时小佳作了正确选择与操作，变阻器滑到某处时两电表示数如图乙、图丙所示，那么〔〕A．小灯泡的实际电流为B．小灯泡的额定电流为AC．小灯泡的额定功率为WD．小灯泡的实际功率为W9．假设所有导体都没有电阻，当用电器通电时，以下说法正确的选项是〔〕A．白炽灯仍然能发光B．电动机仍然能转动C．电饭锅仍然能煮饭D．电熨斗仍然能熨烫衣服10．将一台“220V100W〞的电风扇、一个“220V100W〞的充电器一把“220V100W〞的电烙铁分别接在220V的电源上，在一样的时间是内，电流通过它们产生的热量最多的是〔〕A．电风扇B．充电器C．电烙铁D．一样多11．两根电阻丝的电阻为R1和R2，且R1＞R2，接在一电压不变的电源上，用来加热一壶水。

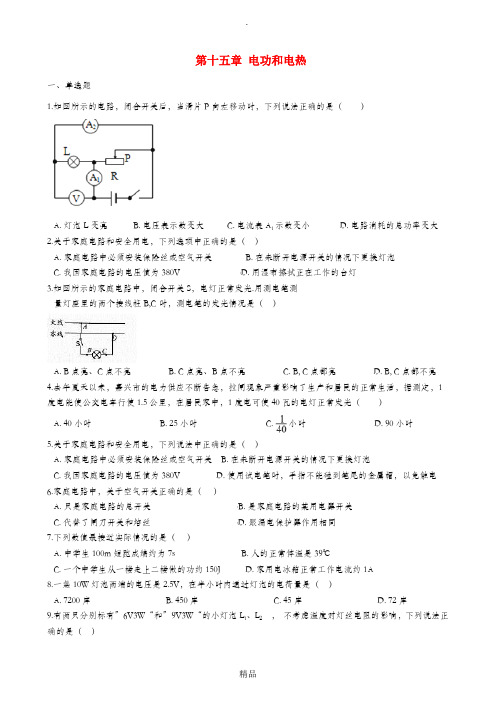

第十五章电功和电热一、单选题1.如图所示的电路，闭合开关后，当滑片P向左移动时，下列说法正确的是（）A. 灯泡L变亮B. 电压表示数变大C. 电流表A1示数变小D. 电路消耗的总功率变大2.关于家庭电路和安全用电，下列选项中正确的是（）A. 家庭电路中必须安装保险丝或空气开关B. 在未断开电源开关的情况下更换灯泡C. 我国家庭电路的电压值为380VD. 用湿布擦拭正在工作的台灯3.如图所示的家庭电路中，闭合开关S，电灯正常发光.用测电笔测量灯座里的两个接线柱B,C时，测电笔的发光情况是（）A. B点亮、C点不亮B. C点亮、B点不亮C. B, C点都亮D. B, C点都不亮4.去年夏天以来，嘉兴市的电力供应不断告急，拉闸现象严重影响了生产和居民的正常生活，据测定，1度电能使公交电车行使1.5公里，在居民家中，1度电可使40瓦的电灯正常发光（）A. 40小时B. 25小时C. 小时D. 90小时5.关于家庭电路和安全用电，下列说法中正确的是（）A. 家庭电路中必须安装保险丝或空气开关B. 在未断开电源开关的情况下更换灯泡C. 我国家庭电路的电压值为380VD. 使用试电笔时，手指不能碰到笔尾的金属帽，以免触电6.家庭电路中，关于空气开关正确的是（）A. 只是家庭电路的总开关B. 是家庭电路的某用电器开关C. 代替了闸刀开关和熔丝D. 跟漏电保护器作用相同7.下列数值最接近实际情况的是（）A. 中学生100m短跑成绩约为7sB. 人的正常体温是39℃C. 一个中学生从一楼走上二楼做的功约150JD. 家用电冰箱正常工作电流约1A8.一盏10W灯泡两端的电压是2.5V，在半小时内通过灯泡的电荷量是（）A. 7200库B. 450库C. 45库D. 72库9.有两只分别标有”6V3W“和”9V3W“的小灯泡L1、L2，不考虑温度对灯丝电阻的影响，下列说法正确的是（）A. L1和L2正常工作时的电流一样大B. L1和L2串联在一起同时使用时，两灯一样亮C. L1和L2并联在一起同时使用时，两灯消耗的功率一样大D. 将L1串联在一个12Ω的电阻，接在电源电压为12V的电路中，L1也能正常发光10.标有“220V100W”的甲灯和“220V40W”字样的乙灯（不考虑温度对灯丝电阻的影响），它们的电阻（）A. 甲灯大B. 乙灯大C. 一样大D. 无法判断11.假设导体没有电阻，当用电器通电时，下列说法正确的是（）A. 白炽灯仍然能发光B. 电动机仍然能转动C. 电饭锅仍然能煮饭D. 电熨斗仍然能熨衣服12.如图所示的做法中，符合安全用电原则的是（）A. 在电线上晒湿衣服B. 使用绝缘皮破损的插头C. 同时使用大功率的用电器D. 不靠近高压电13.标有“2400Ω40W”和“2400Ω20W”的两个定值电阻，串联起来接在220伏特的电路上，则它们在相同的时间内产生的热量之比为（）A. 1：2B. 2：1C. 1：1D. 1：414.如图所示，是研究电流热效应的部分实验电路，甲电阻丝的阻值小于乙电阻丝的阻值.比较通电后两根电阻丝各自两端的电压U甲、U乙以及它们在相同时间内分别产生的热量Q甲、Q乙的大小，下面关系中正确的是（）A. U甲=U乙，Q甲=Q乙B. U甲＜U乙，Q甲＞Q乙C. U甲＜U乙，Q甲＜Q乙D. U甲＞U乙，Q甲＜Q乙15.电给我们生活带来了极大的便利，但不正确的用电方式也会带来很大的危害，甚至危及生命，下列图示的做法中，符合用电安全原则的是（）A. 用手指触碰插座的插孔B. 用湿抹布擦发光的灯泡C. 将冰箱的金属外壳接地D. 同时使用多个大功率电器二、填空题16.小明和小丽利用如图所示的装置探究“导体产生的热量与电阻大小的关系” 。

20XX年高中测试高中试题试卷科目：年级：考点：监考老师：日期：15章电功和电热（安全用电）一、选择题1．“珍爱生命，注意安全”是中学生应具备的基本安全意识。

下列关于安全用电的说法正确的是A．控制用电器的开关要连接在零线和用电器之间B．家庭电路起火时，应先用水扑灭，然后再断开电路C．使用试电笔辨别火线时，用笔尖接触被测的导线，手指要碰到笔尖D．不弄湿用电器，不损坏绝缘层2．在日常家庭用电中如果使用不当会给人们带来危害。

下列做法中可能给人们带来危害的是A．更换灯泡或维修电路时要先断开电源B．有金属外壳的用电器都使用两脚插头C．使用测电笔时，手不能接触笔尖的金属体D．开关要接在火线上3．关于家庭电路，下列说法正确的是（）A．甲图中，若保险丝熔断，则一定是短路引起的B．甲图中，灯泡与开关的连接符合安全用电原则C．甲图中，两孔插座的连接不符合安全用电原则D．乙图中，电能表所在电路的总功率不能超过2200W4．如图所示，甲站在干燥的木桌上，一只手接触到火线；乙站在干燥木桌上，一只手接触到火线，此时另有人丙站在地面上用手去拉乙。

则关于甲、乙、丙三人是否触电，正确的判断是A．甲、乙、丙三人都发生了触电事故B．只有甲发生触电事放C．乙、丙二人只有乙发生了触电事故D．乙、丙二人都发生了触电事故，甲不发生触电事故5．如图的几种情况中，符合安全用电原则的是A．用湿布擦拭正在工作的台灯B．导线绝缘皮破损继续使用C．在输电线上晾晒湿衣服D．发现触电立即切断电源6．如图所设计的家庭电路中，电灯开关已断开，下列说法正确的是A．灯泡和使用两孔插座的用电器是串联的B．试电笔接触P点，氖管不发光C．接在三孔插座上的用电器不能正常工作D．试电笔插入两孔插座的左孔，氖管发光7．下列选项中符合安全用电要求的是A．及时更换家庭电路中绝缘皮老化、破损的导线B．熔丝熔断后，接上铜丝替代熔丝C．把用电器的三脚插头改为两脚插头接在两孔插座上使用D．在未断开电源开关的情况下，用湿布擦拭电风扇8．现在一般标准住宅户内配电系统都使用了空气开关、漏电保护器、三线插座等设备，有一配电系统如图所示，以下各个设备的特征叙述正确的是（）A．电能表上可以直接读出应该交的电费B．所选空气开关的断路电流应等于或略小于该电路允许通过的最大电流C．漏电保护器用于当灯泡的灯丝烧断时，将电流导入大地D．漏电保护器跳闸可能因为其安装的位置湿度过大9．下面有关家庭电路的一些说法中,不正确的是A．开关接在火线或零线上都可以B．家用电器是并联在电路中的C．电能表是装在家庭电路的路上的D．使用验电笔时要用手接触笔尾金属体10．街道边的路灯总是在傍晚时分同时亮，到凌晨同时灭，你认为路灯的连接是A．串联B．并联C．部分串联D．可能串联可能并联二、填空题11．上海地区家庭照明电路的电压为______伏；家用空调与家用电饭煲______（选填“不是”或“是”）并联在一起的；正常工作时，通过它们的电流是______的（选填“相同”或“不相同”）。
