提出问题：电流通过导体(dǎotǐ)产生的
热与哪些因素有关呢？ 猜 想：
设计实验：出示实验装置， 思 考:采用什么方法和如何利用实 验仪器来进行实验.
第六页，共十六页。
1.控制t、I相同(xiānɡ tónɡ)，研究电
阻与热效应的关系
当通电(tōng diàn)时间和电流相等时，电阻越
大，电流产生的热量越多_______
例1：如课本125页的例(用电热的三种 式子求解) (sān zhǒnɡ)
例2: 某电动机正常工作时两端的电压是 100伏特，通过的电流为5安培，其内电 阻为2欧，求每分钟产生的热量(rèliàng)为 多少(用电热的三种式子求解)？
分析例1，例2得出纯电阻和非纯电阻的 计算方法
第十三页，共十六页。
_温__度__升__高__,这种现象叫做电流的______热_效应 3 .电热器的工作原理:是利用__电__流__的_热__效__应制造 的.
4. 电热器工作时,从能量转化角度看,电流通过 导体发热(fā rè)的过程实质上是电__能__转化为_内__能_ 的过程.
第三页，共十六页。
思考：你还能举出其它利用(lìyòng)电流热 效应的电器吗？
缺点：①在家庭电路中，由于长期的电流
热效应，导线外的绝缘层会加速老化甚至会
烧毁绝缘层而引发(yǐn fā)火灾；
②同时，由于电流热效应，会影响家
电的使用性能和寿命。
防止措施：加装散热系统（如散热电扇） 或为了更好散热而特别设计的结构
第五页，共十六页。
三.电热(diànrè)的计算
探 究:电热与哪些因素有关
第十六页，共十六页。
第十页，共十六页。
①若电流所做的功全部转化(zhuǎnhuà)为电热器

• 一个200Ω的电阻通电2min，电阻上消耗的电 能是4.5×104J,则通过电阻的电流是___.
• 一个40Ω的电阻，通过0.3A的电流，则通电 ______min释放热量为2160J.
随堂练习2
两个电热器的电阻之比为4︰3，通 过相同的电流，在相等的时间里产 生的热量之比为__4︰__3_；若两个电 热器的电阻相同，通过的电流强度 为1︰3，在相等的时间里产生的热 量之比为__1_︰_9__。
认识焦耳定律
英国物理学家焦耳用近四十年的时 间探索了“电热与电流、电阻、时间 的定量关系” ，不畏艰难，呕心沥血， 他为推动人类社会的进步，为科学而 贡献几乎毕生的精力，他的事迹非常 感人。为了纪念这位伟大的科学家， 物理上用“焦耳”作为功或能的单位。 把这一定律称作焦耳定律
二、焦耳定律
１、内容：电流通过导体产生的热量与电流 的平方成正比，与导体电阻成正比，与通电 时间成正比。
1:怎样研究电热器产生热量与电流大小
的关系? 控制电阻和时间相同，电流不同
I1=2I2
R1
R2
R1=R2=R3=10Ω
R3
实验视频
试验结论 结论1: 在通电电流和通电时间相同的条件 下，电阻越大，电流产生的热量越多。
结论2: 在电阻和通电时间相同的条件下， 电流越大，电流产生的热越多。
结论3: 在通电电流和电阻相同的条件下， 通电时间越长，电流产生的热量越多。
2、公式：Q 热= I2Rt 3、单位：
I-A, R-Ω, t-s, Q-J
思考：为什么电热器的材料要用电阻率大，熔点高
的电阻丝做？
二、焦耳定律
4、理论推导
电能全部转化为内能
Q热 = W = UIt Q热 = W = U2t/R =Pt Q热= I2Rt

探究过程中需要解决的问题：
电流通过导体产热其中所产生的热既看不见 也摸不着如何测量呢？
既看不见也摸 不着的科学量
转 既看得见也能 化 测量的科学量
△hA
△hB
烧瓶和玻璃管相当于液体温度计，只要
比较2根玻璃管中液面上升的高度△h，
就可以比较液体温度上升的高低，进而
比较2根电阻丝放出热量的多少。
结论1. 在电流和通电时间相同的条件下，
电压力锅
SUPOR CYKB50-2A
解：当它处于正常 工作状态时
额定电压：220V 额定容量：5.0L I=P/U=880W/220V
额定频率：50Hz 额定功率：880W =4A
集团有限公司 制造
R=U/I=220V/4A
产地湖北武汉 地址：武汉新华下路211号 =55Ω
电话：027-85876363
显然，我们希望热量更多的集中在电炉 的发热体上，而不是与电炉相连的导线 上。根据今天所学的焦耳定律Q=I2Rt ， 你对发热体和导线的材料有何建议？
发热体：电阻率大，熔点高
导线：电阻率小，熔点高
在家庭电路中，若同时接入如图所示的用电器，会 造 成 电 路 ___________ 过 大 ， 从 而 引 起 干 路 中 的 ___________过大，根据____________定律，可知 导线中将产生大量的__________，使导线发热，甚 至燃烧引起火灾.
当电流通过各种导体时会使导体的温度
升高，这种现象叫电__流__的__热__效_应__
内能
电能
电热器：利用电流的热效应工作的
1、你还知道哪些电器是利用电流的热 效应工作的？
2、电流的热效应有什么利和弊？ 如何防止？

九年级物理下册15.3电热器课件
目 录
• 电热器基本原理与构造 • 电热器类型及其特点 • 电热器性能参数与评价指标 • 常见故障分析与排除方法 • 选购、使用及维护保养建议 • 实验：探究不同类型电热器性能差异
01 电热器基本原理与构造
电热转换原理
01
02
03
电流的热效应
当电流通过导体时，电能 转化为内能，使导体发热。
通过对比不同类型电热器的实 验数据，分析其在加热时间、 温度变化等方面的性能差异。 可以运用图表、曲线等形式进 行数据可视化，更直观地展示 实验结果。
根据实验结果，探讨不同类型 电热器的性能特点及其适用场 景。同时，可以提出改进意见 或建议，为电热器的设计和应 用提供参考。
THANKS FOR WATCHING
感谢您的观看
焦耳定律
电流通过导体产生的热量 与电流的二次方、导体的 电阻及通电时间成正比。
电热器的效率
电热器将电能转化为内能 的效率，与导体的材料、 结构等因素有关。
电热器构造及主要部件
发热体
将电能转化为内能的部件， 通常由高电阻率的合金材 料制成。
绝缘层
防止电流外泄和保障使用 安全的部件，通常由陶瓷、 云母等材料制成。
正确使用方法和技巧
在使用前仔细阅读产品说明书， 了解电热器的使用方法和注意事
项。
确保电热器放置在平稳的地面上， 避免倾倒或滑动导致烫伤或火灾
等危险。
使用时保持电热器周围空气流通， 避免在密闭空间内长时间使用，
防止氧气不足引发安全事故。
定期维护保养建议
定期清理电热器表面的灰尘和污垢，保持干净整洁，避免影响散热效果和使用寿命。 检查电热器的电线和插头是否破损或老化，及时更换损坏的部件，确保用电安全。

流产生的热量与电流、电阻和通电
时间的关系。
焦耳
四、电能和电热关系
1．当电流通过导体时，如果电能全部转化为 内能，而没有同时转化成其他形式的能量，那么电 流产生的热量Q 就等于消耗的电能W，即
Q = W = UIt = I2Rt 如：电暖器，电饭锅，电炉子等。 2．当电扇工作时，消耗的电能主要转化为电 机的机械能： 电能 内能+机械能
W＞Q热
例题 一根 60 Ω 的电阻丝接在 36 V的电源两端，在 5 min内共产生多少热量?
解:
U 36 V I= = = 0.6 A R 60 Ω
Q = I2Rt
=(0.6 A)2×60 W×300 s = 6 480 J
答: 在 5 min 内共产生 6 480 J 热量。
想想议议
额定电压相同的灯泡，额定功率越大，电
第十五章 电功和电热

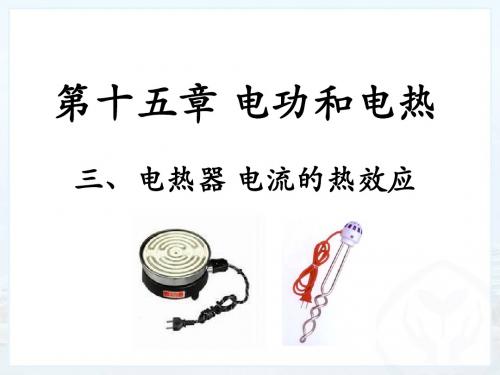

三、电热器 电流的热效应

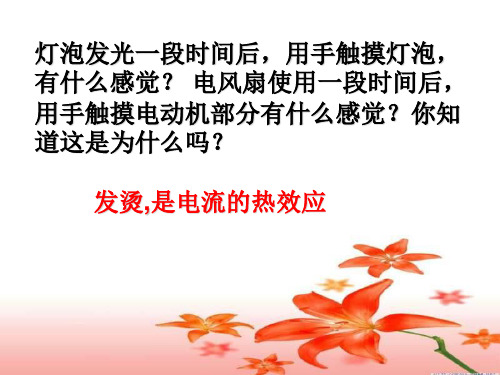

生活中，许多用电器通电后，都伴有热现象产 生。请举例说明。
一、电热器 电流通过导体时电能转化成内 能，这个现象叫做电流的热效应。 主要理由电流热效应工作的装置称 电流相同，为什么电炉丝热
得发红，而导线却几乎不发热？
电流通过导体时产生热的多少跟什么因素有关？
课堂小结
焦耳定律 的实验和 内容
电热的利 用和危害
1．内容：电流通过导体产生的热量跟电流
的二次方成正比，跟导体的电阻成正比，跟
通电时间成正比。
2．公式：Q = I2Rt 3．单位：焦耳（J）
焦耳（James Prescott Joule， 1818—1889），英国物理学家。用 近 40 年的时间做了 400 多次实验， 研究热和功的关系。通过大量的实 验，于 1840 年最先精确地确定了电

结论：在通电电流和通电时间相同的条件 下，电阻越大，导体产生的热量越多。
方案二
在电阻和通电时间相同的条件下，研 究通电导体产生的热量跟电流的关系。
电路图：
结论：在电阻和通电时间相同的条件下 ，电流越大，导体产生的热量越多。
方案三
在电流和电阻相同的条件下研究通电 导体产生的热量跟通电时间的关系。
电路图：
单位：I—安，R—欧，t—秒， Q—焦
根据电功公式和欧姆定律推导 焦耳定律
若电流做的功全部用来产生热量 即 Q=W 又∵ W＝UIt 根据欧姆定律 U=IR
∴Q=W=UIt=I2Rt
• 例题
• （1）某导体的电阻是2欧，当1安的电流 通过时，1分钟产生的热量是多少焦？
解：Q= I2Rt =(1安)2 × 2欧× 60秒 =120焦
内容：电流通过导体产生的热量跟电流的二次方成 正比，跟导体的电阻成正比，跟通电时间成正比。
公式： Q＝I2Rt
三、电热器
再见
七 小资料
焦耳 焦耳（1818～1889），英国物理学家。他极力 想从实验上去证明能量的不灭。对发现和确立能 量守定律作出了主要贡献。 1840年，焦耳经过了多次通电导体产生热量的 实验发现电能可以转化为热能，并且得出了一条 定律，导体在一定时间内放出的热量同电路的电 阻以及电流强度二次方的乘积成正比，即焦耳定 律。
生的热量跟电阻的关系：
方案2: 在 条电 件阻 下和，通研电究时通间电相导同体的产
生的热量跟电流的关系：
方案3:在 下电 研流 究和 通电 电阻导相体同产的生条的件热 量跟通电时间的关系：
实验探究：
实
条件
现象
结论
验 次 数
电流 （安）
电阻 通电时 玻璃管中的 电热与 （欧） 间（秒）液面上升高 哪些因

思索题6：怎样使经过甲、乙电阻旳电流 发生变化？若使经过甲、乙旳电流增大， 而通电旳时间相同，又将观察到什么现 象？阐明了什么问题？
二、焦耳定律：电流经过导体产生旳热 量，跟电流旳平方成正比，跟导体旳电 阻成正比，跟通电旳时间成正比。
1、公式：Q=I2Rt
2、各量旳单位：Q、I、R、t分别是焦 耳、安培、欧姆、秒。
3、意义：表达电流经过用电器有多少 电能转化为热能。
提议:电功公式、欧姆定律推导出焦耳定律
假如电流经过电热器（纯电阻）做功，电 能全部转化为热能，放出热量旳计算还能 够用哪些计算式。
列举生活中利用电热和预防电热旳现象
