杆件的内力分析(1轴向拉伸与压缩).

第七章轴向拉伸和压缩一、内容提要轴向拉伸与压缩是杆件变形的基本形式之一，是建筑工程中常见的一种变形。

(一)、基本概念1. 内力 由于外力的作用，而在构件相邻两部分之间产生的相互作用力。

这里要注意产生内力的前提条件是构件受到外力的作用。

2. 轴力 轴向拉（压）时，杆件横截面上的内力。

它通过截面形心，与横截面相垂直。

拉力为正，压力为负。

3. 应力 截面上任一点处的分布内力集度称为该点的应力。

与截面相垂直的分量σ称为正应力，与截面相切的分量τ称为切应力。

轴拉（压）杆横截面上只有正应力。

4. 应变 单位尺寸上构件的变形量。

5. 轴向拉（压） 杆件受到与轴线相重合的合外力作用，产生沿着轴线方向的伸长或缩短的变形，称为轴向拉（压）。

6. 极限应力 材料固有的能承受应力的上限，用σ0表示。

7. 许用应力与安全系数 材料正常工作时容许采用的最大应力，称为许用应力。

极限应力与许用应力的比值称为安全系数。

8. 应力集中 由于杆件截面的突然变化而引起局部应力急剧增大的现象，称为应力集中。

(二)、基本计算1. 轴向拉（压）杆的轴力计算求轴力的基本方法是截面法。

用截面法求轴力的三个步骤：截开、代替和平衡。

求出轴力后要能准确地画出杆件的轴力图。

画轴向拉（压）杆的轴力图是本章的重点之一，要特别熟悉这一内容。

2. 轴向拉（压）杆横截面上应力的计算任一截面的应力计算公式 AF N =σ 等直杆的最大应力计算公式 AF max N max =σ 3. 轴向拉（压）杆的变形计算虎克定律 A E l F l N =∆εσE =或 虎克定律的适用范围为弹性范围。

泊松比 εε=μ'4. 轴向拉（压）杆的强度计算强度条件塑性材料：σma x ≤[σ] 脆性材料： σt ma x ≤[σt ]σ c ma x ≤[σc ]强度条件在工程中的三类应用（1）对杆进行强度校核在已知材料、荷载、截面的情况下，判断σma x是否不超过许用值[σ]，杆是否能安全工作。

§3-1杆件轴向拉伸和压缩时的内力和轴力图课时计划：讲授3学时教学目标：1.本节课以拉压杆件为例，分析在外力作用下产生的内力。

2.使学生理解并掌握采用截面法计算轴力的方法。

教材分析:1.重点为分析拉压变形受力和变形的特点；2.难点是利用截面法计算拉压杆上的轴力并绘制出轴力图。

教学设计：本节课的主要内容是让学生理解外力和内力的区别及联系，并讲解工程力学中常采用截面法计算变形过程中产生的内力。

以拉压变形的杆件为例，分析该种变形的受力和变形的特点，在此基础上利用截面法分析杆件上的轴力，掌握轴力计算方法及正负号的规定，进而掌握轴力图的绘制方法。

教学过程：第1学时教学内容：本节课的主要内容是让学生理解外力和内力的区别及联系，以拉压变形的杆件为例分析其受力和变形的特点，全面理解轴向拉伸和压缩的概念。

1．外力和内力的概念如图3-1a所示的构件在力F、B F、P F的作用下处于平A衡。

无论这些力是主动力还是约束力，都是构件受到其他物体的作用力，称为外力。

为了维持构件各部分之间的联系，保持构件的形状和尺寸，构件内部各部分之间必定存在着相互作用的力，该力称为内力。

在外部载荷作用下，构件内部各部分之间相互作用的内力也随之改变，这个因为外部载荷作用而引起构件内力的改变量，称为附加内力。

在材料力学中，该附加内力简称内力。

2．截面法计算内力为了确定构件的承载能力，需要分析内力。

为此假想用平面n-n将构件截成两段（图3-1b、c），垂直于构件轴线假想截开的剖面，称为横截面，简称截面。

利用截面将构件截开，分析截面内力的方法，称为截面法。

3．轴向拉伸和压缩的概念直杆受到与其轴线重合的外力，就会发生沿轴线方向的伸长或缩短变形。

如图3-2a所示的吊车吊起重物时，CD杆是受拉伸的二力杆。

图3-2b的螺旋夹具，旋紧螺杆加紧工件后，螺杆的上段受压。

第2学时教学内容：本次课讲解拉压变形杆件的轴力计算方法。

分析发生此变形所受外力的特点，利用截面法计算轴上产生的轴力，根据平衡条件建立轴力与外力的关系。

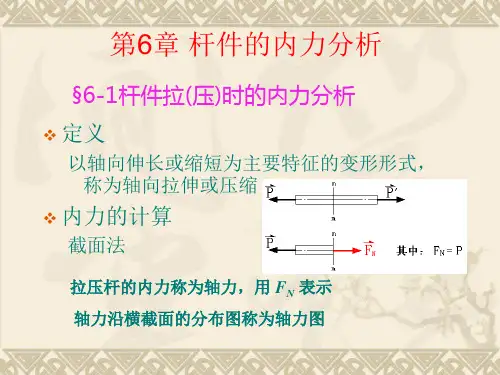

第二章杆件的内力分析第一节杆件拉伸或压缩的内力一、轴向拉伸或压缩的概念轴向拉伸或压缩：由一对大小相等、方向相反、作用线与杆件轴线重合的外力作用下引起的，沿杆件长度发生的伸长或缩短。

二、工程实例三、轴力轴力图1、轴力与杆轴线重合的内力合力。

轴力符号：拉伸为正，压缩为负。

∑=0X0122=-+F F N kNF F N 242212-=-=-= ∑=0X34=-N FkNF N143==任一截面上的轴力等于该截面一侧轴向载荷的代数和，轴向载荷矢量离开该截面者取正，指向该截面者取负。

2、轴力图正对杆的下方，以杆的左端为坐标原点，取平行于杆轴线的直线为x 轴，并称为基线，垂直于x 轴的N 轴为纵坐标。

正值绘在基线的上方，负值绘在基线的下方，最后在图上标上各截面轴力的大小。

注意：轴力图与基线形成一闭合曲线。

轴力图必须与杆件对齐。

在轴向集中力作用的截面上，轴力图将发生突变，其突变的绝对值等于轴向集中力的大小，而突变方向：集中力箭头向左时向上突变，集中力箭头向右时向下突变（图是从左向右画）。

例2-10第二节剪切的内力一、剪切的概念剪切：由一对相距很近、大小相等、方向相反的横向外力引起的横截面沿外力作用方向发生的相对错动。

剪切面或受剪面 m-m二、工程实例三、剪力第三节杆件扭转的内力一、扭转的概念扭转：由一对大小相等、方向相反、作用面都垂直于杆轴的力偶引起的杆的任意两个横截面绕杆轴线的相对转动。

ϕ：扭转角；γ：剪切角二、工程实例三、扭矩某一截面上的扭矩等于其一侧各外力偶矩的代数和。

外力偶矩矢量指向该截面的取负，离开该截面的取正。

四、 扭矩图在外力偶作用的截面上，扭矩图将发生突变，其突变的的绝对值等于该外力偶矩的大小，而突变方向：外力偶矩矢量方向向左的向上突变，向右则向下突变。

外力偶矩的计算公式：)(9550m N nP Mk ⋅=注意：kP 单位为kw ；n 单位为min r ；M 单位为m N ⋅第四节 梁弯曲时的内力一、 弯曲 变形的基本概念弯曲变形：由一对大小相等、方向相反，位于杆的纵向平面内的力偶引起的，杆件的轴线由直线变为曲线。
