电动机双重联锁正反转电路能源管理服务中心石如东2015年6月26日一、电路特点电动机双重联锁正反转控制电路,电动机双重联锁正反转控制电路,由按钮联锁和接触器联锁综合组成。
是正反转控制电路中,电气安全系数最高的控制电路。
可以直接完成电动机正反转换向,不用先按停止按钮SB3。
电路中:KM1---正转接触器;KM2---反转接触器;SB1---正转启动按钮;SB2---反转启动按钮;SB3---停止按钮;FR----热继电器;QS----空气断路器。
二、电路功能简述启动停止:按下正转启动按钮SB1时,电动机正向启动;按下反转启动按钮SB2时,电动机反向启动;按下停止按钮SB3时,电动机停止运行;过载保护:热继电器FR。
短路保护:空气开关QS。
失压欠压保护:接触器线圈KM。
正反转误动作短路保护:SB1、KM1和SB2、KM2组成双重联锁保护电路。
三、工作原理简述正转时:按下正转启动按钮SB1→SB1常闭触点断开反转接触器KM2线圈回路完成互锁→常开触点接通正转接触器KM1线圈回路→KM1得电吸合→找 黑 驴 绘 图KM1常闭辅助触点切断KM2线圈回路完成互锁→KM1常开辅助触点自锁→KM1主触头接通电动机正转供电回路→电动机M 正向运转。
反转时:按下反转启动按钮SB2→SB2常闭触点断开正转接触器KM1线圈回路完成互锁→常开触点接通反转接触器KM2线圈回路→KM2得电吸合→KM2常闭辅助触点切断KM1线圈回路完成互锁→KM2常开辅助触点自锁→KM2主触头接通电动机反转供电回路→电动机M 反向运转。
停止时:按下停止按钮SB3→控制回路断电→接触器释放→切墩电动机主回路→电动机停止运转。
过载保护:热继电器FR 受热元件串接于主回路中,常闭触点串接于控制回路中,当电动机过载电流增大时,热元件变形推动常闭触点断开控制回路。
短路保护:短路电流触发空气开关QS 内部的感应器件,空开自动跳闸。
失压欠压保护:电源电压突然断电或电压不足时,接触器KM 线圈磁力消失或不足,接触器释放。
三相异步电动机双重联锁正反转工作原理一、引言三相异步电动机是广泛应用于各个领域的一种重要电动机,其具有结构简单、维护方便、运行稳定等优点,被广泛应用于工业生产中。
在使用电动机时,我们经常需要实现电动机的正反转操作,而为了确保安全运行,常常需要采取一些措施来实现双重联锁。
本文将详细介绍三相异步电动机双重联锁正反转的工作原理。
二、三相异步电动机的基本原理三相异步电动机是利用三个相位的正弦交流电产生的磁场与电动机的转子磁场相互作用而产生转矩。
当三相交流电通过定子绕组时,会产生一个旋转磁场,而转子磁场受旋转磁场的感应作用,会产生转矩,使得电动机旋转起来。
三、正反转的控制原理为了实现电动机的正反转操作,我们需要控制电动机的转子磁场方向与定子磁场方向之间的相对位置。
具体来说,当电动机转子磁场方向与定子磁场方向相一致时,电动机正转;当电动机转子磁场方向与定子磁场方向相反时,电动机反转。
四、双重联锁的概念为了确保电动机正反转操作的安全性,常常需要采取双重联锁的措施。
双重联锁即通过控制电动机正反转的两个独立的控制回路,在某一控制回路开启的同时,另一控制回路必须保持关闭状态,以确保电动机不会同时进行正反转操作。
双重联锁的实现通常使用继电器、接触器、保护装置等电器元件。
五、双重联锁正反转工作原理1. 正转工作原理当要求电动机正转时,首先启动电动机的正转控制回路。
正转控制回路通常由一个启动按钮、一个继电器和一个断路器组成。
启动按钮用于启动电动机,当按下启动按钮时,启动电源将给继电器通电,继电器的继电器触点闭合,通过断路器通电给电动机定子绕组。
电动机得到电源供电后开始转动,正转控制回路保持闭合状态,直到再次按下按钮断开。
2. 反转工作原理当要求电动机反转时,首先启动电动机的反转控制回路。
反转控制回路通常由一个启动按钮、一个继电器和一个断路器组成。
启动按钮用于启动电动机,当按下启动按钮时,启动电源将给继电器通电,继电器的继电器触点闭合,通过断路器通电给电动机定子绕组。
授课时间授课班级上课地点教学单元名称按钮、接触器双重联锁的正反转控制线路课时数0.4教学目标1.了解正反转控制电路。
2.培养学生分析问题、解决问题的能力。
教学重点两种电路分别是怎样实现的教学难点两种电路分别是怎样实现的目标群体普专教学环境实训室教学方法项目驱动、讲练结合等时间安排教学过程设计为了克服接触器联锁的正反转控制线路和按钮联锁的正反转控制线路的不足,在按钮联锁的基础上增加了接触器联锁,构成按钮、接触器双重联锁的正反转控制线路,如图4-25:图4-25按钮、接触器双重联锁的正反转控制线路该线路兼有两种线路联锁控制线路的优点,操作方便,又工作安全可靠。
线路工作原理:先合上电源开关QS(1)正转控制按下SB2-→SB2常闭触点先分断对KM2 联锁(注:教学过程设计部分可加页;表格中的单一、课程性质《编译原理》是高等工科院校“计算机科学与技术”、“软件工程”、“信息安全”等专业的一门重要的必修专业基础课。
所含内容涉及学科抽象、理论、设计三个形态。
在学习编译原理所涉及的知识的同时,掌握问题求解的典型思路和方法,帮助学生从系统层面重新认识程序和算法。
二、课程目标本课程的教学目标是:通过学习该课程,使学生了解形式语言基本概念和术语、掌握词法分析、语法分析、语义分析及中间代码生成、代码优化、符号表管理、存储组织和分配及代码优化的基本原理和实现方法。
通过学习编译程序的构造原理和技术,将有助于深刻理解和正确使用程序设计语言。
除此以外,编译原理课程介绍的一些原理、方法和算法并不局限于编译器的构造,也广泛地应用于其他软件的设计与开发。
本课程具有思想素质、知识技能以及能力培养三个层面的通用课程目标:(一)思想、素质教育目标目标1.1 在教学过程中,激发学生自豪感与爱国情怀,鼓励学生通过努力学习掌握先进科学技术,服务国家,回馈社会。
目标1.2 在教学过程中,通过课程内容与中国传统文化思想相结合,提升学生的学习兴趣、人文关怀和道德情操,真正做到“传道、授业和解惑”。
双重联锁的正反转电气控制线路(1)电路组成:主电路、控制电路(2)主要元器件:按钮、低压断路器、交流接触器(3)原理分析正转控制:按下正转按钮SB1→接触器KM1线圈得电→KM1主触头闭合→电动机正转,同时KM1的自锁触头闭合,KM1的互锁触头断开。
反转控制:按下反转按钮SB2→接触器KM1线圈失电→KM1的互锁触头闭合→接触器KM2线圈得电→从而KM2主触头闭合,电动机开始反转,同时KM2的自锁触头闭合,KM2的互锁触头断开。
接触器互锁:为了避免正转和反转两个接触器同时动作造成相间短路,在两个接触器线圈所在的控制电路上加了电气联锁。
即将正转接触器KM1的常闭辅助触头与反转接触器KM2的线圈串联;又将反转接触器KM2的常闭辅助触头与正转接触器KM1的线圈串联。
这样,两个接触器互相制约,使得任何情况下不会出现两个线圈同时得电的状况,起到保护作用。
按钮互锁:复合启动按钮SB1,SB2也具有电气互锁作用。
SB1的常闭触头串接在KM2线圈的供电线路上,SB2的常闭触头串接在KM1线圈的供电线路上,这种互锁关系能保证一个接触器断电释放后,另一个接触器才能通电动作,从而避免因操作失误造成电源相间短路。
按钮和接触器的复合互锁使电路更安全可靠。
1、双重联锁的正反转控制线路原理图:由于电机正反转的实现是通过改变电源相序来实现的。
因此,我们采用两个交流接触器来进行换相,以达到控制电机的正转和反转的目的。
用两个按钮分别实现正转和反转的控制,并把它们的常闭触点分别放在对方的控制回路里,达到联锁的目的。
线路工作原理图如下:2、分析双重联锁的正反转控制的工作原理:合上电源开关正转启动:按下启动按钮SB1,KM1线圈得电,KM1主触头闭合,电机正转转动,同时KM1辅助触点自锁,继续线圈供电。
同时联锁触点KM1常闭触点断开(禁止KM2 线圈得电,对反转进行联锁),电机继续正转转动。
线路启动回路:L1→QS→FU2→FR→SB3→SB1→KM2常闭→KM1线圈→L2反转启动:按下启动按钮SB2,KM1线圈断电,KM1主触头断开,同时KM1自锁触点也断开,电机正转停止转动。
双重联锁正反转工作原理双重联锁正反转是一种常用于安全控制系统中的工作原理,它能够确保设备在正常运行过程中不发生意外损坏或人员伤害。
本文将详细介绍双重联锁正反转的工作原理及其应用。
一、双重联锁正反转的定义双重联锁正反转是指在设备运行过程中,通过两组联锁装置对设备的正向和反向运动进行控制,从而确保设备的安全性。
它通过对设备的两个方向进行监控和控制,避免了设备在运行过程中发生意外情况。
二、双重联锁正反转的工作原理双重联锁正反转的工作原理可以分为以下几个步骤:1. 设备正向运动:当设备需要正向运动时,首先需要解除反向运动的联锁,确保设备能够正常运行。
在正向运动的过程中,设备的反向运动联锁将被锁定,防止误操作导致设备反向运动。
2. 设备停止:当设备达到预定位置或需要停止时,联锁装置会将设备的电源切断,停止设备的运动。
3. 设备反向运动:当设备需要反向运动时,与正向运动类似,首先需要解除正向运动的联锁,确保设备能够正常运行。
在反向运动的过程中,设备的正向运动联锁将被锁定,防止误操作导致设备正向运动。
4. 设备停止:当设备达到预定位置或需要停止时,联锁装置会将设备的电源切断,停止设备的运动。
通过以上步骤,双重联锁正反转能够确保设备在运行过程中的安全性,有效避免了误操作或设备故障导致的意外情况。
三、双重联锁正反转的应用双重联锁正反转在工业生产中广泛应用于各种设备的控制系统中,特别是对于要求高安全性的设备。
以下是双重联锁正反转的几个具体应用场景:1. 电梯控制系统:电梯是人们日常生活中常见的设备之一,其安全性至关重要。
双重联锁正反转可以确保电梯在运行过程中不会出现故障或意外情况,保证乘客的安全。
2. 输送带系统:在物流行业中,输送带系统用于货物的运输和分拣。
双重联锁正反转可以确保输送带在正常运行过程中不会发生卡滞、断裂等情况,保证物流运输的连续性和安全性。
3. 机械臂系统:机械臂广泛应用于工业生产中,用于自动化生产和加工。
双重互锁的正反转控制电路
双重互锁的正反转控制电路,又叫做“双重抱闸”,是一种经典的正反转控制电路.它的内部元件由两个互锁的抱闸和一个辅助按钮组成,由于采用双重互锁机制,传动设备发生正转、反转时,需要用到两个独立的按钮才可以改变驱动方向,这可以防止意外发生。
按下辅助按钮时,可以使抱闸解锁,进而将控制权交给另外一个按钮,使设备运行方向发生变换;而将第二个按钮释放后,抱闸又自动上锁,这样就可以保持设备的正确方向,并且能够有效地避免意外的发生。
双重联锁正反转控制电路原理引言:在工业自动化控制系统中,正反转控制电路被广泛应用于电机的启停和正反转操作。
为了确保操作安全可靠,人们发展了一种双重联锁正反转控制电路,该电路能够在电机正反转操作中实现双重保护,避免出现不安全的情况。
一、双重联锁正反转控制电路的工作原理双重联锁正反转控制电路的工作原理是基于电路中的两组联锁开关,分别用于正转和反转操作。
在正转操作时,反转联锁开关断开,而在反转操作时,正转联锁开关断开。
这样一来,无论是正转还是反转操作,都会将另一组联锁开关断开,从而实现双重保护。
二、具体电路原理双重联锁正反转控制电路由电源、电机、正转联锁开关、反转联锁开关和控制继电器组成。
其工作原理如下:1. 正转操作:当需要进行正转操作时,正转联锁开关闭合,电流从电源经过正转联锁开关流向电机,电机开始正转运行。
同时,反转联锁开关断开,防止反转操作同时进行。
2. 反转操作:当需要进行反转操作时,反转联锁开关闭合,电流从电源经过反转联锁开关流向电机,电机开始反转运行。
同时,正转联锁开关断开,防止正转操作同时进行。
3. 停止操作:当需要停止电机运行时,正转联锁开关和反转联锁开关同时断开,电流无法通过联锁开关流向电机,电机停止运行。
双重联锁正反转控制电路实现了正转和反转操作的双重保护。
无论是正转还是反转操作,只有一组联锁开关闭合,另一组联锁开关必然断开,从而保证了电机不会同时进行正反转操作。
三、双重联锁正反转控制电路的应用双重联锁正反转控制电路广泛应用于需要实现电机正反转操作的场合,如电动机械、输送带、风机等。
通过使用双重联锁正反转控制电路,可以有效避免因误操作或故障引起的意外事故,保障人员和设备的安全。
四、总结双重联锁正反转控制电路是一种可靠的电机控制方案。
通过使用两组联锁开关,可以实现对电机正反转操作的双重保护,确保操作安全可靠。
该电路已广泛应用于工业自动化控制系统中,对于电机正反转操作起到了重要作用。

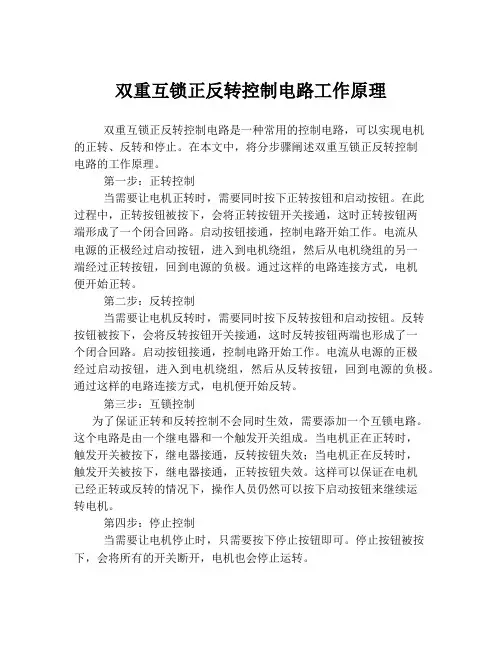

双重互锁正反转控制电路工作原理双重互锁正反转控制电路是一种常用的控制电路,可以实现电机的正转、反转和停止。
在本文中,将分步骤阐述双重互锁正反转控制电路的工作原理。
第一步:正转控制当需要让电机正转时,需要同时按下正转按钮和启动按钮。
在此过程中,正转按钮被按下,会将正转按钮开关接通,这时正转按钮两端形成了一个闭合回路。
启动按钮接通,控制电路开始工作。
电流从电源的正极经过启动按钮,进入到电机绕组,然后从电机绕组的另一端经过正转按钮,回到电源的负极。
通过这样的电路连接方式,电机便开始正转。
第二步:反转控制当需要让电机反转时,需要同时按下反转按钮和启动按钮。
反转按钮被按下,会将反转按钮开关接通,这时反转按钮两端也形成了一个闭合回路。
启动按钮接通,控制电路开始工作。
电流从电源的正极经过启动按钮,进入到电机绕组,然后从反转按钮,回到电源的负极。
通过这样的电路连接方式,电机便开始反转。
第三步:互锁控制为了保证正转和反转控制不会同时生效,需要添加一个互锁电路。
这个电路是由一个继电器和一个触发开关组成。
当电机正在正转时,触发开关被按下,继电器接通,反转按钮失效;当电机正在反转时,触发开关被按下,继电器接通,正转按钮失效。
这样可以保证在电机已经正转或反转的情况下,操作人员仍然可以按下启动按钮来继续运转电机。
第四步:停止控制当需要让电机停止时,只需要按下停止按钮即可。
停止按钮被按下,会将所有的开关断开,电机也会停止运转。
这四个步骤便是双重互锁正反转控制电路的工作原理。
通过这样的控制,我们可以有效地控制电机的正转、反转和停止。
双重联锁的正反转电气控制线路(1) 电路组成:主电路、控制电路≡ I双重莊锁的正反转电气控制⅛⅛路(2)主要元器件:按钮、低压断路器、交流接触器(3)原理分析正转控制:按下正转按钮SB1 →接触器KM1线圈得电→ KM1主触头闭合→电动机正转,同时KM1的自锁触头闭合,KM1的互锁触头断开。
反转控制:按下反转按钮SB2→接触器KM1线圈失电→ KM1的互锁触头闭合→接触器 KM2线圈得电→从而 KM2主触头闭合,电动机开始反转,同时KM2的自锁触头闭合,KM2 的互锁触头断开。
接触器互锁:为了避免正转和反转两个接触器同时动作造成相间短路,在两个接触器线圈所在的控制电路上加了电气联锁。
即将正转接触器KM1的常闭辅助触头与反转接触器KM2的线圈串联;又将反转接触器 KM2的常闭辅助触头与正转接触器 KM1的线圈串联。
这样,两个接触器互相制约,使得任何情况下不会出现两个线圈同时得电的状况,起到保护作用。
按钮互锁:复合启动按钮SB1 , SB2也具有电气互锁作用。
SB1的常闭触头串接在 KM2 线圈的供电线路上,SB2的常闭触头串接在 KM1线圈的供电线路上,这种互锁关系能保证一个接触器断电释放后,另一个接触器才能通电动作,从而避免因操作失误造成电源相间短路。
按钮和接触器的复合互锁使电路更安全可靠。
1、双重联锁的正反转控制线路原理图:由于电机正反转的实现是通过改变电源相序来实现的。
因此,我们采用两个交流 接触器来进行换相,以达到控制电机的正转和反转的目的。
用两个按钮分别实现 正转和反转的控制,并把它们的常闭触点分别放在对方的控制回路里, 达到联锁 的目的。
线路工作原理图如下:FU22、分析双重联锁的正反转控制的工作原理: 合上电源开关正转启动:按下启动按钮SB1, KM1线圈得电,KM1主触头闭合,电机正转转动, 同时KM1辅助触点自锁,继续线圈供电。
同时联锁触点KM1常闭触点断开(禁止 KM2线圈得电,对反转进行联锁),电机继续正转转动。

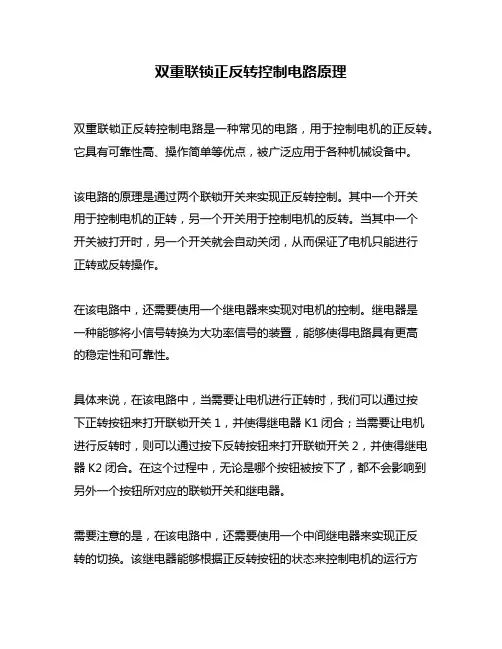

双重联锁正反转控制电路原理
双重联锁正反转控制电路是一种常见的电路,用于控制电机的正反转。
它具有可靠性高、操作简单等优点,被广泛应用于各种机械设备中。
该电路的原理是通过两个联锁开关来实现正反转控制。
其中一个开关
用于控制电机的正转,另一个开关用于控制电机的反转。
当其中一个
开关被打开时,另一个开关就会自动关闭,从而保证了电机只能进行
正转或反转操作。
在该电路中,还需要使用一个继电器来实现对电机的控制。
继电器是
一种能够将小信号转换为大功率信号的装置,能够使得电路具有更高
的稳定性和可靠性。
具体来说,在该电路中,当需要让电机进行正转时,我们可以通过按
下正转按钮来打开联锁开关1,并使得继电器K1闭合;当需要让电机进行反转时,则可以通过按下反转按钮来打开联锁开关2,并使得继电器K2闭合。
在这个过程中,无论是哪个按钮被按下了,都不会影响到另外一个按钮所对应的联锁开关和继电器。
需要注意的是,在该电路中,还需要使用一个中间继电器来实现正反
转的切换。
该继电器能够根据正反转按钮的状态来控制电机的运行方
向。
总之,双重联锁正反转控制电路是一种非常实用的电路,能够在各种机械设备中发挥重要作用。
通过合理地设计和使用该电路,我们可以实现对电机运行方向的精确控制,从而提高设备的稳定性和可靠性。
双重联锁正反转原理双重联锁正反转的原理基于两个条件的同时满足。
首先,机械系统必须处于一种特定的状态,例如停止状态、断电状态或者其他需要进行正反转前的特定准备状态。
其次,必须满足特定的操作序列,也就是一系列预定的动作,才能进行正反转。
在实现双重联锁正反转的原理中,通常会使用以下几种组合元件:1.继电器:继电器是一种控制电流的开关设备。
在双重联锁正反转中,继电器可以通过控制电流的通断,实现切换机械系统的运动状态。
2.限位开关:限位开关是一种机械触发器,当机械系统达到特定的位置时,限位开关会触发,触发的信号可以通过继电器来控制机械系统的状态。
3.传感器:传感器通常用来检测一些特定的条件,例如机械系统的位置、速度、温度等。
通过传感器的信号,可以判断机械系统是否满足进行正反转的条件。
基于以上组合元件,下面是双重联锁正反转的实现原理:1.确定初始状态:首先要确定机械系统的初始状态,例如停止状态、断电状态等。
2.检测条件:通过传感器或限位开关检测机械系统的状态,确保其满足进行正反转的条件。
3.控制信号:根据检测到的条件,继电器产生相应的控制信号,控制机械系统的状态。
4.合理的时间延迟:为了确保机械系统在进行正反转时的安全性,通常会加入一定的时间延迟,防止误操作。
5.正反转操作:在满足条件和时间延迟的情况下,机械系统可以按照预定的操作序列进行正反转。
6.监测机械系统状态:在机械系统正反转之后,通过传感器或限位开关持续监测机械系统的状态,确保其达到预期的正反转状态。
通过双重联锁正反转原理的应用,可以确保机械系统在特定情况下不会发生意外的正反转,从而提高了机械系统的安全性和可靠性。
这种安全装置在许多行业中都得到了广泛的应用,例如电梯、机床、加工设备等。
双重联锁正反转工作原理引言:在现代工业生产中,机械装置的安全性是至关重要的。
为了确保人员和设备的安全,一种常见的自动保护装置是双重联锁正反转系统。
本文将详细介绍双重联锁正反转工作原理,并探讨其在工业中的应用。
一、双重联锁正反转的概念双重联锁正反转是一种自动保护装置,用于控制机械设备的正反转运动。
它通过两个联锁装置的配合工作,确保设备在正反转过程中的安全运行。
其中,正转联锁装置用于控制设备的正转运动,反转联锁装置用于控制设备的反转运动。
只有当两个联锁装置同时满足条件时,设备才能进行正反转运动。
二、双重联锁正反转的工作原理1. 正转联锁装置的工作原理正转联锁装置主要通过限位开关实现。
当设备处于停止状态时,限位开关处于中间位置,不触发任何信号。
当设备开始进行正转运动时,限位开关会被触发,向控制系统发送一个信号。
控制系统接收到信号后,会判断设备是否处于正常运行状态。
如果设备正常运行,控制系统会继续发送信号给电机,使其继续正转运动。
如果设备出现异常情况,控制系统会立即停止电机的运动,以保证设备和人员的安全。
2. 反转联锁装置的工作原理反转联锁装置也是通过限位开关实现的。
当设备处于停止状态时,限位开关处于中间位置,不触发任何信号。
当设备开始进行反转运动时,限位开关会被触发,向控制系统发送一个信号。
控制系统接收到信号后,会判断设备是否处于正常运行状态。
如果设备正常运行,控制系统会继续发送信号给电机,使其继续反转运动。
如果设备出现异常情况,控制系统会立即停止电机的运动,以保证设备和人员的安全。
三、双重联锁正反转的应用双重联锁正反转系统广泛应用于各个行业的机械设备中。
例如,工厂的输送带系统中常使用双重联锁正反转系统,以确保货物的安全运输。
另外,一些大型机械设备,如起重机、机床等也需要使用双重联锁正反转系统,以保证设备的安全操作。
四、双重联锁正反转的优势双重联锁正反转系统具有多种优势。
首先,它可以及时检测设备的异常情况,并立即停止设备的运动,以保证设备和人员的安全。
图类
1
电机双重联锁正反转控制
图三、双重联锁(按钮、接触器)正反转控制电路原理图
一、元器件清单
变压器、交流断路器、接触式继电器、热过载继电器、按钮开关、三相交流电动机、导线若干
QS
L1 L2 L3
U11
V11
W11
FU1
FR
3~
PE
M
U
V
W
U12
U13
V12
V13
W13
W13
KM1
KM2
FU2
1
2
3
FR
SB3
KM2
KM1
KM1
KM2
KM1
KM2
SB1
SB2
4
5
6
7
8
9
紧急停止
二、工作原理分析:
A、正转控制:
按下SB1 SB1常闭触头先断开(对KM2实现联锁)
SB1常开触头闭合KM1线圈得电
KM1自锁触头闭合(实现自锁)电机M启动连续正转工作
KM1主触头闭合
KM1联锁触头断开(对KM2实现联锁)
B、反转控制:
KM1自锁触头断开(解除自锁)M失电,停止正转SB2KM1线圈失电KM1主触头断开
按下SB2 KM1联锁触头闭合KM2线圈得电
SB2
KM2自锁触头闭合(实现自锁)电机M启动连续反转工作
KM2主触头闭合
KM2联锁触头断开(对KM1实现联锁)
C、停止控制:
图类 2
按下SB3,整个控制电路失电,接触器各触头复位,电机M失电停转;
图类 3。
双重联锁正反转控制电路的工作原理
一、引言
双重联锁正反转控制电路是一种常见的电气控制电路,它可以实现对
电机的正反转控制,并且具有很高的安全性。
本文将详细介绍双重联
锁正反转控制电路的工作原理。
二、双重联锁正反转控制电路的组成
双重联锁正反转控制电路由以下几部分组成:
1. 电源:提供电流给整个电路。
2. 控制开关:用于控制电机的正反转,通常采用交流接触器或直流继
电器。
3. 限位开关:用于检测机械运动位置,通常采用微动开关或行程开关。
4. 联锁装置:用于保证在某种情况下只有一个方向能够启动,通常采
用多级连锁装置。
5. 保护装置:用于保护设备和人员安全,通常采用熔断器、断路器等。
三、双重联锁正反转控制电路的工作原理
1. 正转过程
当需要使电机正向旋转时,先按下“前进”按钮,此时K1接点闭合,K2接点断开。
然后通过K1接点和限位开关S1接通电源,电机开始正向旋转。
同时,K3接点闭合,K4接点断开,联锁装置起作用,使得“后退”按钮无法按下。
2. 反转过程
当需要使电机反向旋转时,先按下“后退”按钮,此时K2接点闭合,K1接点断开。
然后通过K2接点和限位开关S2接通电源,电机开始反向旋转。
同时,K4接点闭合,K3接点断开,联锁装置起作用,使得“前进”按钮无法按下。
3. 停止过程
当需要停止电机运行时,在任何状态下按下“停止”按钮即可。
此时
所有的控制开关都会打开,并且所有的联锁装置都失效。
四、双重联锁正反转控制电路的特点
1. 安全性高:双重联锁正反转控制电路具有多级连锁保护装置,在某种情况下只有一个方向能够启动,从而保证了设备和人员的安全。
2. 操作简便:双重联锁正反转控制电路只需要按下相应的按钮即可实现对电机的正反转控制,并且操作简单易懂。
3. 可靠性高:双重联锁正反转控制电路采用多级联锁装置,从而保证了电路的可靠性和稳定性。
五、总结
双重联锁正反转控制电路是一种常见的电气控制电路,它具有安全性高、操作简便、可靠性高等特点。
在实际应用中,需要根据不同的情况选择合适的控制开关、限位开关、联锁装置和保护装置,从而实现对电机的正反转控制,并且保证设备和人员的安全。
