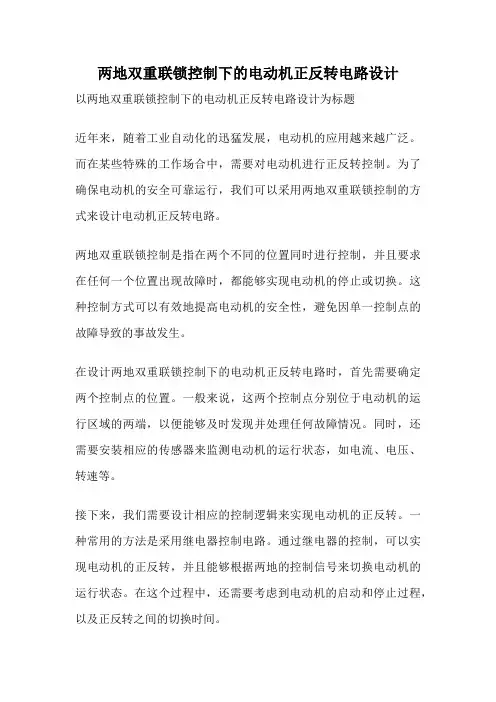

两地双重联锁控制下的电动机正反转电路设计以两地双重联锁控制下的电动机正反转电路设计为标题近年来,随着工业自动化的迅猛发展,电动机的应用越来越广泛。
而在某些特殊的工作场合中,需要对电动机进行正反转控制。
为了确保电动机的安全可靠运行,我们可以采用两地双重联锁控制的方式来设计电动机正反转电路。
两地双重联锁控制是指在两个不同的位置同时进行控制,并且要求在任何一个位置出现故障时,都能够实现电动机的停止或切换。
这种控制方式可以有效地提高电动机的安全性,避免因单一控制点的故障导致的事故发生。
在设计两地双重联锁控制下的电动机正反转电路时,首先需要确定两个控制点的位置。
一般来说,这两个控制点分别位于电动机的运行区域的两端,以便能够及时发现并处理任何故障情况。
同时,还需要安装相应的传感器来监测电动机的运行状态,如电流、电压、转速等。
接下来,我们需要设计相应的控制逻辑来实现电动机的正反转。
一种常用的方法是采用继电器控制电路。
通过继电器的控制,可以实现电动机的正反转,并且能够根据两地的控制信号来切换电动机的运行状态。
在这个过程中,还需要考虑到电动机的启动和停止过程,以及正反转之间的切换时间。
为了确保两地双重联锁控制的可靠性,还可以采用PLC(可编程逻辑控制器)来实现控制逻辑。
PLC具有较高的可编程性和灵活性,可以根据实际需求进行控制逻辑的编写。
同时,PLC还可以对电动机的运行状态进行实时监测,并及时响应任何故障信号,从而保证电动机的安全运行。
为了确保电动机正反转电路的稳定性,我们还需要考虑到电路的电源和保护措施。
一般来说,电动机正反转电路需要采用专门的电源供电,以保证电源的稳定性和可靠性。
同时,还需要在电路中加入过载保护装置和短路保护装置,以防止电动机因过载或短路而损坏。
两地双重联锁控制下的电动机正反转电路设计是一项重要的工程任务。
通过合理设计控制逻辑,选择合适的控制器和传感器,并确保电源供电和保护措施的可靠性,可以实现电动机的安全可靠运行。
授课时间授课班级上课地点教学单元名称按钮、接触器双重联锁的正反转控制线路课时数0.4教学目标1.了解正反转控制电路。
2.培养学生分析问题、解决问题的能力。
教学重点两种电路分别是怎样实现的教学难点两种电路分别是怎样实现的目标群体普专教学环境实训室教学方法项目驱动、讲练结合等时间安排教学过程设计为了克服接触器联锁的正反转控制线路和按钮联锁的正反转控制线路的不足,在按钮联锁的基础上增加了接触器联锁,构成按钮、接触器双重联锁的正反转控制线路,如图4-25:图4-25按钮、接触器双重联锁的正反转控制线路该线路兼有两种线路联锁控制线路的优点,操作方便,又工作安全可靠。
线路工作原理:先合上电源开关QS(1)正转控制按下SB2-→SB2常闭触点先分断对KM2 联锁(注:教学过程设计部分可加页;表格中的单一、课程性质《编译原理》是高等工科院校“计算机科学与技术”、“软件工程”、“信息安全”等专业的一门重要的必修专业基础课。
所含内容涉及学科抽象、理论、设计三个形态。
在学习编译原理所涉及的知识的同时,掌握问题求解的典型思路和方法,帮助学生从系统层面重新认识程序和算法。
二、课程目标本课程的教学目标是:通过学习该课程,使学生了解形式语言基本概念和术语、掌握词法分析、语法分析、语义分析及中间代码生成、代码优化、符号表管理、存储组织和分配及代码优化的基本原理和实现方法。
通过学习编译程序的构造原理和技术,将有助于深刻理解和正确使用程序设计语言。
除此以外,编译原理课程介绍的一些原理、方法和算法并不局限于编译器的构造,也广泛地应用于其他软件的设计与开发。
本课程具有思想素质、知识技能以及能力培养三个层面的通用课程目标:(一)思想、素质教育目标目标1.1 在教学过程中,激发学生自豪感与爱国情怀,鼓励学生通过努力学习掌握先进科学技术,服务国家,回馈社会。
目标1.2 在教学过程中,通过课程内容与中国传统文化思想相结合,提升学生的学习兴趣、人文关怀和道德情操,真正做到“传道、授业和解惑”。

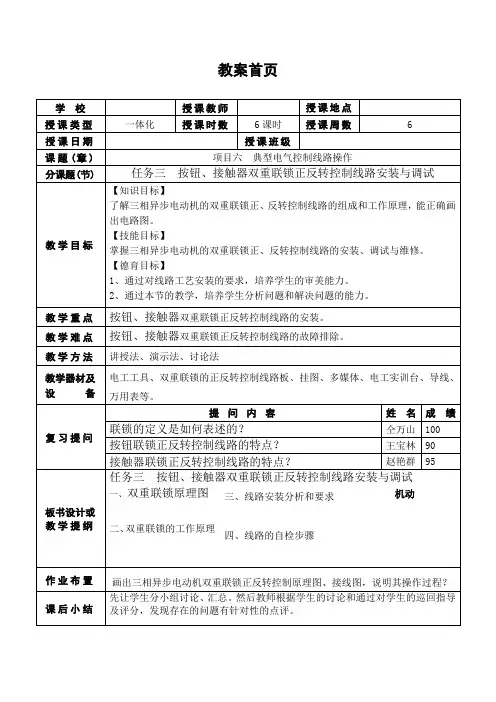

教案首页课题名称教师活动学生活动【复习提问】1、联锁的定义是如何表述的?2、按钮联锁正反转控制线路的特点?3、接触器联锁正反转控制线路的特点?【新课引入】按钮联锁控制线路的缺点是容易产生电源两相短路故障。
例如:当正转接触器KMl发生主触头熔焊或被杂物卡住等故障时,即使KMl线圈失电,主触头也分断不开,这时若直接按下反转按钮SB2,KM2得电动作,触头闭合,必然造成电源两相短路故障。
所以采用此线路工作有一定的不安全隐患。
接触器联锁正反转控制线路的优点是工作安全可靠,缺点是操作不便。
因为电动机从正转变为反转时,必须先按下停止按钮后,才能按反转启动按钮,否则由于接触器的联锁作用,不能实现反转。
因此在实际工作中,经常采用的是按钮、接触器双重联锁的正反转控制线路。
按钮联锁控制线路原理图接触器联锁控制线路原理图【新课讲授】一、按钮、接触器双重联锁的正反转控制线路原理图点名检查着装情况、准备电路图挂图并抛出问题教师点评并出示两个线路的原理进行对比讲解,请学生回答应如何利用它们各自的优点来解决这两个线路的缺点同学思考、讨论老师所提的问题同学边听老师点评边思考老师所提的问题按钮、接触器双重联锁控制线路原理图二、按钮、接触器双重联锁控制线路的工作原理 1、双重联锁的定义:第一重是交流接触器常闭触头与对方的线圈相串联而构成的联锁。
另一重是复合按钮的常闭触头串联在对方的电路中而构成的联锁。
2、工作原理分析:先合上电源开关QS :正转控制按下SB1SB1 常闭触头先分断对KM2联锁(切断反转控制电路)SB1常开触头后闭合线圈得电KM1自锁触头闭合自锁KM1主触头闭合KM1联锁触头分断对KM2联锁(切断反转控制电路)电动机M 启动连续正转11出示挂图并要求学生观察三幅图电路结构上的区别解释“双重”的定义根据原理图让学生说 教师强调:线圈得电与失电带动触头动作教师点评同学思考、讨论老师所提的问题同学之间相互讨论相互补充试着说KM1KM2U12V12W12U13V13W13接线图:KM1U12V12W12U13V13W13KM2W12V12U12U13V13W134、要求每个元件接点上的导线不超过二个。

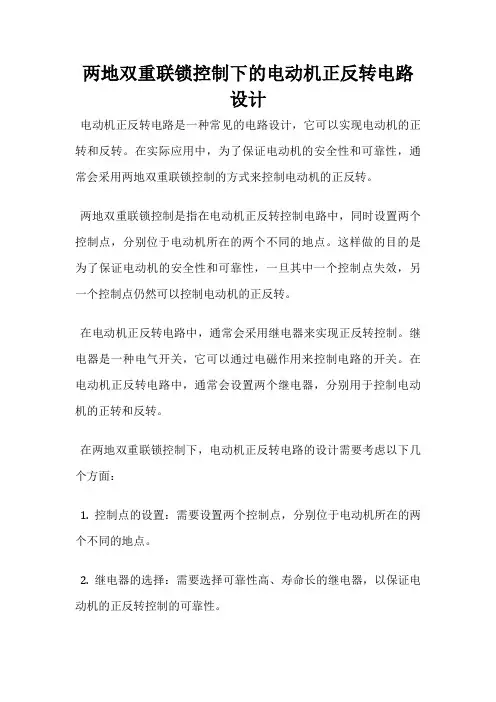

两地双重联锁控制下的电动机正反转电路
设计
电动机正反转电路是一种常见的电路设计,它可以实现电动机的正转和反转。
在实际应用中,为了保证电动机的安全性和可靠性,通常会采用两地双重联锁控制的方式来控制电动机的正反转。
两地双重联锁控制是指在电动机正反转控制电路中,同时设置两个控制点,分别位于电动机所在的两个不同的地点。
这样做的目的是为了保证电动机的安全性和可靠性,一旦其中一个控制点失效,另一个控制点仍然可以控制电动机的正反转。
在电动机正反转电路中,通常会采用继电器来实现正反转控制。
继电器是一种电气开关,它可以通过电磁作用来控制电路的开关。
在电动机正反转电路中,通常会设置两个继电器,分别用于控制电动机的正转和反转。
在两地双重联锁控制下,电动机正反转电路的设计需要考虑以下几个方面:
1. 控制点的设置:需要设置两个控制点,分别位于电动机所在的两个不同的地点。
2. 继电器的选择:需要选择可靠性高、寿命长的继电器,以保证电动机的正反转控制的可靠性。
3. 电路的保护:需要设置过载保护、短路保护等电路保护措施,以保证电动机的安全性。
4. 控制信号的传输:需要选择可靠性高、抗干扰能力强的控制信号传输方式,以保证控制信号的可靠性。
两地双重联锁控制下的电动机正反转电路设计需要考虑多个方面,以保证电动机的安全性和可靠性。
在实际应用中,需要根据具体情况进行设计和调试,以达到最佳的控制效果。
电动机双重互锁正反转控制电路图文详解今天学习三相异步电动机双重互锁正反转控制电路。
互锁是实际运行中经常使用的功能,有时也叫联锁。
共有三个任务:掌握实现电动机反转的方法;掌握双重互锁正反转控制电路组成;理解接触器、按钮双重互锁正反转控制电路工作原理。
在实际生产中,有的设备需要生产机械的运动部件能向正反两个方向运动,就要求电动机能实现正反转控制,如何实现电动机反转呢?在三相运转时,L1接入电动机U相,L2接入电动机V相,L3接入电动机W相,当改变通入电动机定子绕组的三相电源相序,即把接入电动机三相电源中的任意两相对调接线时,电动机就可以反转。
因此,我们把L1接入W相,L3接入U相,L2不变,L1和L3两相对调接线,实现了电动机反转。
正反转控制使电动机朝两个方向转动,需要两个交流接触器进行控制。
因此在连续运行控制电路上,增加控制反向运转交流接触器KM2。
三相电源通过KM2把L1、L3两相对调接入电动机,L1接入W相,L2接入V相,L3接入U相,通过控制KM1和KM2交替工作,改变电源接入电动机的相序来实现电动机的正反转控制。
实际接线时需要注意,KM1和KM2在进线侧和出线侧换相的接线顺序。
如何控制KM1和KM2交替工作来实现正反转呢?可以把两个连续运行控制电路合并起来控制KM1、KM2,分别按下SB1和SB2可以实现电动机正转和反转,按下SB3停止。
但如果操作失误,同时按下SB1和SB2,由于KM1、KM2主触点同时闭合,主电路会出现短路故障。
因此,电路需要互锁控制,互锁是指两个及以上对象之间相互制约的关系。
如果其中一个对象动作了,那么另外一个对象就不能够动作。
例如,电动机的正反转。
当电动机正转的时候,若误操作按下反转按钮,电动机仍然不能反转。
因此,在此电路上增加了按钮互锁和接触器互锁。
按钮互锁就是把SB1、SB2复合按钮的动断触点分别串接到对方的控制电路中,其中虚线表示复合按钮的电气互锁,接触器互锁,就是把KM1、KM2的动断辅助触点分别串接到对方的线圈线路中,起到了双重互锁的作用。
新课:
总结工艺
基础知识2按钮联锁正反转控制线路
1、电气原理图,
2•工作原理分析
1)正转控制:
按下SB1 *KM线圈失电2)反转控制: »KM自锁触头闭合
亠KM主触头闭合
»SB常闭分断对KM联锁(切断反转电路)
电动机砒续正转
「SB常闭先断幵,切断正转电路
按TSB2 卜KM2触头闭合
£Bt幵后闭合KM2圈得电
自锁触头闭合*电动机I连续反转
3停止:
教学目标:
教学过程:备注双重联锁正反转控制线路的故障排除
基础知识4按钮、接触器双重联锁正反转控制线路的故障排除
一、电动机基本控制线路故障检修的一般步骤和方法
1、用试验法观察故障现象,初步判定故障范围
2、用逻辑分析法缩小故障范围
3、用测量法确定故障点
二、按钮、接触器双重联锁正反转控制线路的故障排除
1、电气原理图
1、故障现象及处理如表6.16
复习:
1、板前明线布线安装工艺
2、接触器、按钮联锁正反转控制线路工作原理与布线图
新课:
总结工艺
基础知识4按钮、接触器双重联锁正反转控制线路的故障排除
L3
3
FU2
FR
SB3
、电动机基本控制线路故障检修的一般步骤和方法
1、 用试验法观察故障现象,初步判定故障范围。
试验法是在不扩大故障范围,不损坏电气设备和机械设备的前提 下,对线路进行通电试验,通过观察电气设备和电器元件的动作,看 它是否正常,各控制环节的动作程序是否符合要求,找出故障发生部 位或回路。
2、 用逻辑分析法缩小故障范围
逻辑分析法是根据电气控制线路的工作原理、
控制环节的动作程序以
及它们之间的联系,结合故障现象作具体的分析,迅速地缩小故障范 围,从而判断故障所在。
3、 用测量法确定故障点
测量法是利用电工工具和仪表(如测电表、万用表、钳形电流表、兆 欧表)对线路进行带电或断电测量,是查找故障点的有效方法。
(1) 电压分阶测量法
测量检查时,首先将万用表的转换开关位置于交流电压 500V 的挡位
上,然后断
开主电路的电源,用万用表依次测量电路中两点中的电位,以查出故 障点。
(2) 电阻分阶测量法
测量检查时,断开电路电源,将万用表的转换开关位置于倍率适当的 电阻挡,测量电路中各点的电阻。
二、按钮、接触器双重联锁正反转控制线路的故障排除
1、电气原理图
L1 L2
2
U12
V12 W12。
