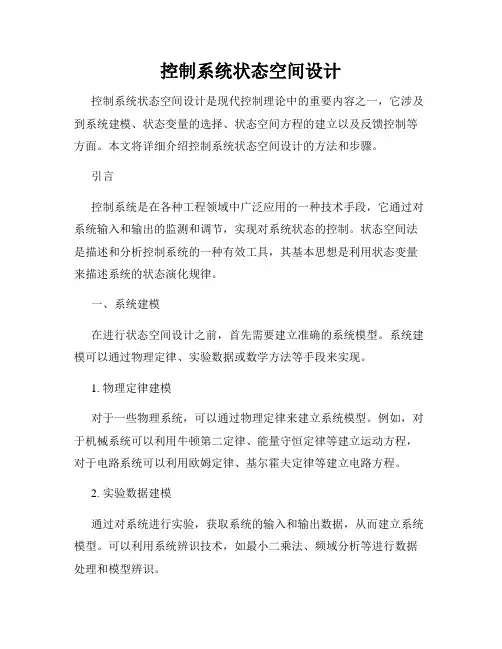

控制系统状态空间设计

控制系统状态空间法控制系统状态空间法是现代控制理论中常用的一种方法，它描述了控制系统的动态行为，并通过状态变量来表示系统的内部状态。

在这篇文章中，我们将详细介绍控制系统状态空间法的基本概念、理论原理以及应用。

一、控制系统状态空间法的基本概念状态空间法是一种描述动态系统的方法，通过一组一阶微分方程来表示系统的动态行为。

在这个方法中，我们将控制系统看作是一个黑盒子，输入和输出之间的关系可以用状态方程和输出方程来描述。

1. 状态方程状态方程描述了系统的内部状态随时间的演化规律。

它是一个一阶微分方程组，通常用向量形式表示：ẋ(t) = Ax(t) + Bu(t)其中，x(t)表示系统的状态向量，A是状态转移矩阵，B是输入矩阵，u(t)是输入向量。

2. 输出方程输出方程描述了系统的输出与内部状态之间的关系。

它通常用线性方程表示：y(t) = Cx(t) + Du(t)其中，y(t)表示系统的输出向量，C是输出矩阵，D是直接传递矩阵。

3. 状态空间表示将状态方程和输出方程合并，可以得到系统的状态空间表示：ẋ(t) = Ax(t) + Bu(t)y(t) = Cx(t) + Du(t)在状态空间表示中，状态向量x(t)包含了系统的所有内部状态信息，它决定了系统的行为和性能。

二、控制系统状态空间法的理论原理控制系统状态空间法基于线性时不变系统理论，通过分析系统的状态方程和输出方程，可以得到系统的稳定性、可控性和可观测性等性质。

1. 系统稳定性系统稳定性是判断系统是否能够在有限时间内达到稳定状态的重要指标。

对于线性时不变系统，当且仅当系统的所有状态变量都是稳定的，系统才是稳定的。

通过分析状态方程的特征值，可以判断系统的稳定性。

2. 系统可控性系统可控性表示是否可以通过选择合适的输入来控制系统的状态。

一个系统是可控的，当且仅当存在一组输入矩阵B的列向量线性组合可以使得系统的状态从任意初始条件变为目标状态。

通过分析状态转移矩阵的秩，可以判断系统的可控性。

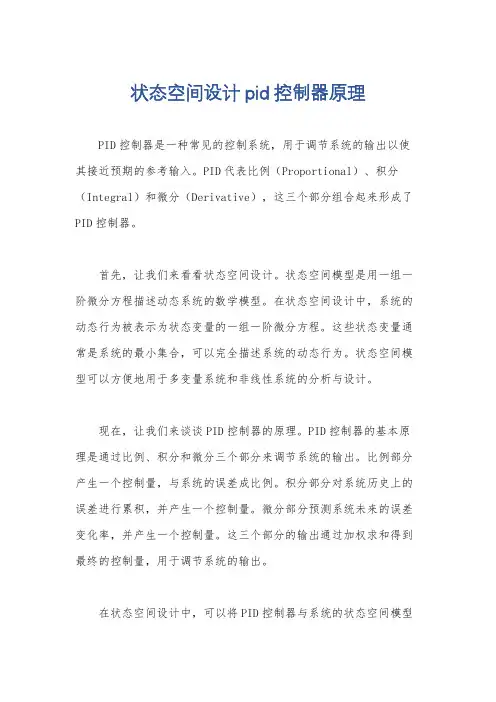

状态空间设计pid控制器原理PID控制器是一种常见的控制系统，用于调节系统的输出以使其接近预期的参考输入。

PID代表比例（Proportional）、积分（Integral）和微分（Derivative），这三个部分组合起来形成了PID控制器。

首先，让我们来看看状态空间设计。

状态空间模型是用一组一阶微分方程描述动态系统的数学模型。

在状态空间设计中，系统的动态行为被表示为状态变量的一组一阶微分方程。

这些状态变量通常是系统的最小集合，可以完全描述系统的动态行为。

状态空间模型可以方便地用于多变量系统和非线性系统的分析与设计。

现在，让我们来谈谈PID控制器的原理。

PID控制器的基本原理是通过比例、积分和微分三个部分来调节系统的输出。

比例部分产生一个控制量，与系统的误差成比例。

积分部分对系统历史上的误差进行累积，并产生一个控制量。

微分部分预测系统未来的误差变化率，并产生一个控制量。

这三个部分的输出通过加权求和得到最终的控制量，用于调节系统的输出。

在状态空间设计中，可以将PID控制器与系统的状态空间模型相结合，从而实现对系统的控制。

通过将PID控制器的输出作为系统的输入，可以设计状态空间反馈控制器，从而实现对系统状态的稳定和跟踪。

总的来说，PID控制器的原理是基于比例、积分和微分三个部分来调节系统的输出，而状态空间设计则是一种描述动态系统的数学模型。

将PID控制器与状态空间模型相结合，可以实现对系统的控制和稳定。

这种方法在工业控制和自动化领域得到了广泛的应用。

希望这个回答能够帮助你理解PID控制器原理和状态空间设计的相关概念。

控制系统的状态空间分析与设计控制系统的状态空间分析与设计是现代控制理论的重要内容之一，它提供了一种描述和分析控制系统动态行为的数学模型。

状态空间方法是一种广泛应用于系统建模和控制设计的理论工具，其基本思想是通过描述系统内部状态的变化来揭示系统的特性。

一、状态空间模型的基本概念状态空间模型描述了系统在不同时间点的状态，包括系统的状态变量和输入输出关系。

在控制系统中，状态变量是指影响系统行为的内部变量，如电压、速度、位置等。

通过状态空间模型，可以将系统行为转化为线性代数方程组，从而进行分析和设计。

1. 状态方程控制系统的状态方程是描述系统状态演化的数学表达式。

一般形式的状态方程可以表示为：x(t) = Ax(t-1) + Bu(t)y(t) = Cx(t) + Du(t)其中，x(t)是系统在时刻t的状态向量，A是系统的状态转移矩阵，B是控制输入矩阵，u(t)是系统的控制输入，y(t)是系统的输出，C是输出矩阵，D是直接传递矩阵。

2. 状态空间矩阵状态空间矩阵包括系统的状态转移矩阵A、控制输入矩阵B、输出矩阵C和直接传递矩阵D。

通过这些矩阵，可以准确描述系统的状态变化与输入输出之间的关系。

3. 系统的可控性和可观性在状态空间分析中，可控性和可观性是评估系统控制性能和观测性能的重要指标。

可控性是指通过调节控制输入u(t)，系统的状态可以在有限时间内从任意初始状态x(0)到达任意预期状态x(t)。

可控性可以通过系统的状态转移矩阵A和控制输入矩阵B来判定。

可观性是指通过系统的输出y(t)可以完全确定系统的状态。

可观性可以通过系统的状态转移矩阵A和输出矩阵C来判定。

二、状态空间分析方法状态空间分析方法包括了系统响应分析、系统稳定性分析和系统性能指标分析。

1. 系统响应分析系统的响应分析可以通过状态方程进行。

主要分析包括零输入响应和零状态响应。

零输入响应是指当控制输入u(t)为零时，系统的输出y(t)变化情况。

Chapter1控制系统的状态空间模型1.1 状态空间模型在经典控制理论中，采用n 阶微分方程作为对控制系统输入量)(t u 和输出量)(t y 之间的时域描述，或者在零初始条件下，对n 阶微分方程进行Laplace 变换，得到传递函数作为对控制系统的频域描述，“传递函数”建立了系统输入量)]([)(t u L s U =和输出量)]([)(t y L s Y =之间的关系。

传递函数只能描述系统的外部特性，不能完全反映系统内部的动态特征，并且由于只考虑零初始条件，难以反映系统非零初始条件对系统的影响。

现代控制理论是建立在“状态空间”基础上的控制系统分析和设计理论，它用“状态变量”来刻画系统的内部特征，用“一阶微分方程组”来描述系统的动态特性。

系统的状态空间模型描述了系统输入、输出与内部状态之间的关系，揭示了系统内部状态的运动规律，反映了控制系统动态特性的全部信息。

1.1.1 状态空间模型的表示法例1-1（6P 例1.1.1） 如下面RLC （电路）系统。

试以电压u 为输入，以电容上的电压C u 为输出变量，列写其状态空间表达式。

例1-1图 RLC 电路图解：由电路理论可知，他们满足如下关系⎪⎩⎪⎨⎧==++)(d )(d )()()(d )(d t i t t u C t u t u t Ri t t i L C C 经典控制理论：消去变量)(t i ，得到关于)(t u C 的2=n 阶微分方程：)(1)(1d )(d d )(d 22t u LCt u LC t t u L R t t u C C C =++ 对上述方程进行Laplace 变换：)()()2(20202s U s U s s C ωωζ=++得到传递函数：202202)(ωζω++=s s s G ，LC10=ω，L R 2=ζ 现代控制理论：选择⎪⎪⎭⎫⎝⎛=⎪⎪⎭⎫ ⎝⎛)()(21t u t i x x C 流过电容的电流)(t i 和电容上的电压)(t u C 作为2个状态变量，2=n （2个储能元件）；1个输入为)(t u ，1=m ；1个输出C u y =，1=r 。

状态空间分析与控制系统设计状态空间分析和控制系统设计是现代控制理论中重要的基础概念和方法。

通过对系统的状态和状态方程进行建模和分析，可以实现对系统行为的全面理解和控制。

本文将介绍状态空间分析和控制系统设计的基本原理，并分析其在实际应用中的重要性和价值。

一、状态空间分析状态空间分析是一种将系统的动态行为表示为一组线性常微分方程或差分方程的方法。

在状态空间模型中，系统的行为被描述为一系列状态变量的演化过程，而不是传统的输入-输出模型。

通过状态空间模型，我们可以更加全面地了解系统的内部结构和动态性能。

在状态空间分析中，系统的行为由一组一阶微分方程或差分方程表示：x(t+1) = Ax(t) + Bu(t)y(t) = Cx(t) + Du(t)其中，x(t)是系统的状态向量，表示系统的内部状态，u(t)是输入控制向量，y(t)是输出向量，A、B、C和D是系统的系数矩阵。

通过对状态空间方程进行求解和分析，可以得到系统的模态特性、状态转移矩阵、特征值和特征向量等重要信息。

这些信息能够帮助我们了解系统的稳定性、可控性和可观测性等特性，从而为系统的控制设计提供重要依据。

二、控制系统设计基于状态空间分析的控制系统设计是将系统的状态空间模型与控制算法相结合，实现对系统动态行为的控制和调节。

通过对状态空间方程的设计和调整，可以实现对系统的稳定性、响应速度、精度和鲁棒性等方面的要求。

常用的状态空间控制方法包括状态反馈控制、输出反馈控制和观测器设计等。

状态反馈控制是通过测量系统状态并构造一个状态反馈控制器来实现对系统的控制。

输出反馈控制是通过测量系统输出并构造一个输出反馈控制器来实现控制目标。

观测器设计是通过测量系统输出并估计系统状态来实现对系统的控制。

在控制系统设计过程中，我们需要考虑系统的稳定性、响应时间、鲁棒性和控制精度等方面的要求。

通过合理选择控制算法和调节参数，可以使系统在各种工作条件下保持良好的动态性能和稳定性，提高系统的控制质量和效率。
