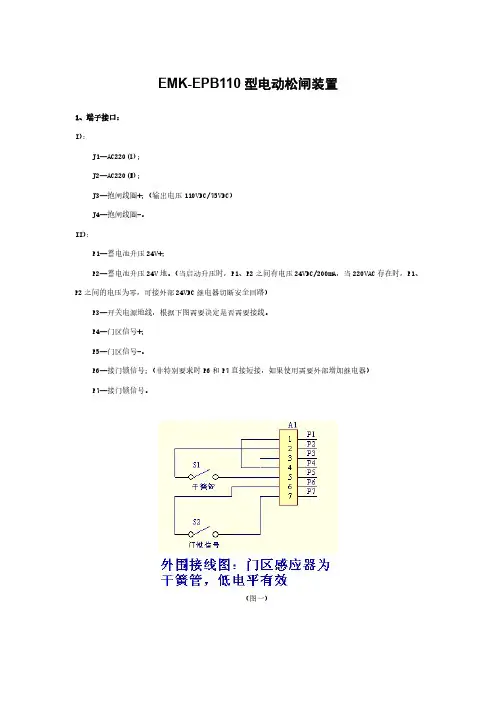

EMK-EPB110型电动松闸装置

1、端子接口：

I）：

J1—AC220(L)；

J2—AC220(N)；

J3—抱闸线圈+；（输出电压110VDC/75VDC）

J4—抱闸线圈-。

II）：

P1—蓄电池升压24V+；

P2—蓄电池升压24V地。（当启动升压时，P1、P2之间有电压24VDC/200mA，当220VAC存在时，P1、

P2之间的电压为零，可接外部24VDC继电器切断安全回路）

P3—开关电源地线，根据下图需要决定是否需要接线。

P4—门区信号+；

P5—门区信号-。

P6—接门锁信号；（非特别要求时P6和P7直接短接，如果使用需要外部增加继电器）

P7—接门锁信号。

（图一）

（图二）

（图三）

（图四） 2、指示灯定义：

输出指示灯定义（从左到右）：

第一位蓝色发光（门区指示灯）：取消。

第二位红色发光（升压指示灯）：当升压时，此灯会变亮，发红光。反之熄灭，红色LED灯。

第三位绿色发光（运行与低压报警指示灯）：当蓄电池未低压报警时，此灯为绿色发光，绿色LED闪

烁，当电压低压报警时，此绿色LED则常亮，不闪烁。

第四位黄色发光（充电指示灯）：当电池未充满时，此灯会闪烁，发黄光。当蓄电池充满时，此灯常

亮，表示此时电池已经充满。

4、使用方法（使用时请断开所有电源）：

①当220VAC存在时，松闸电源不会有升压电压输出，内部电路与外接抱闸电路隔离。无论按下面板

上任何按钮都不会启动升压输出，这样可以避免在220VAC存在时，同时有升压输出的电压与220V整流后

的电压一起叠加在抱闸线圈上，这样抱闸线圈或松闸电源存在损坏的隐患。

②、当220VAC不存在时，确保外围接线正确的前提下。

I）：当运行绿色“运行指示灯”长灭时，则需要先按下“启动按钮”，松闸电源启动内部电路工作，

此时绿色“运行指示灯”会闪烁。

II）：非门区位置时，同时按下“启动按钮”和“公共按钮”，松闸电源启动升压电路工作，此时绿色
