实验四应用快速傅里叶变换对信号进行频谱分析

用FFT对信号做频谱分析傅里叶变换（Fourier Transform）是一种将信号从时域转换到频域的数学方法，可用于信号的频谱分析。

通过傅里叶变换，我们可以将时域上的信号转换为频域上的频谱，帮助我们理解信号的频率组成以及各个频率分量的强弱。

频谱分析是对信号进行频率分析的过程，是了解信号在频域上的特性和频率成分的一种方法。

通过频谱分析，我们可以获得信号的频率分布情况，帮助我们了解信号的频率成分、频率峰值等信息。

在进行频谱分析时，常用的方法之一是采用快速傅里叶变换（FFT）。

FFT是一种高效的算法，能够快速计算离散傅里叶变换（DiscreteFourier Transform）。

下面将详细介绍FFT在频谱分析中的应用。

首先，我们需要将待分析的信号转换为数字信号，并对其进行采样，得到一个离散的信号序列。

然后，使用FFT算法对这个离散信号序列进行傅里叶变换，得到信号的频谱。

在进行FFT之前，需要进行一些预处理工作。

首先，需要将信号进行加窗处理，以减少泄露效应。

加窗可以选择矩形窗、汉宁窗、汉明窗等，不同的窗函数对应不同的性能和应用场景。

其次，需要对信号进行零填充，即在信号序列末尾添加零值，以增加频谱的分辨率。

零填充可以提高频谱的平滑度，使得频域上的分辨率更高。

接下来，我们使用FFT算法对经过加窗和零填充的信号序列进行傅里叶变换。

FFT算法将离散信号变换为离散频谱，得到信号的频率成分和强度。

FFT结果通常呈现为频率和振幅的二维图像，横轴表示频率，纵轴表示振幅。

通过观察频谱图像，我们可以得到一些关于信号的重要信息。

首先，我们可以观察到信号的频率成分，即信号在不同频率上的分布情况。

在频谱图像中，高峰表示信号在该频率上强度较高，低峰表示信号在该频率上强度较低。

其次，我们可以通过峰值的位置和强度来分析信号的主要频率和频率成分。

频谱图像上的峰值位置对应着信号的主要频率，峰值的高度对应着信号在该频率上的强度。

最后，我们还可以通过观察频谱图像的整体分布情况，来获取信号的频率范围和频率分布的特点。

应用快速傅里叶变换对信号进行频谱分析实验报告实验报告：快速傅里叶变换在信号频谱分析中的应用【引言】傅里叶分析是一种重要的信号处理方法，可将时域信号转换为频域信号，并且可以分解信号的频谱成分。

传统的傅里叶变换算法在计算复杂度方面较高，为了降低计算的复杂度，人们提出了快速傅里叶变换（FFT）算法。

本实验旨在通过应用快速傅里叶变换对信号进行频谱分析，研究信号的频谱特性。

【实验目的】1.了解傅里叶变换的基本原理，研究其在信号处理中的应用；2.学习快速傅里叶变换算法的原理和优点；3.通过实验操作，观察信号的频谱特性，分析实验结果。

【实验原理】1. 傅里叶变换（FT）：对于一个连续时间域信号x(t)，其傅里叶变换可表示为X(ω) = ∫[t=−∞,∞]x(t)e^(-jωt)dt，其中X(ω)表示频域上的信号分量，ω为角频率。

2.快速傅里叶变换（FFT）算法：FFT是一种离散时间域信号的频谱分析方法，具有较低的计算复杂度。

FFT算法使用了分治法的思想，将信号分解为较小的频谱分量，并通过递归计算得到完整的频谱图。

3.FFT算法的步骤：1)若信号长度为N，则将其分为两个长度为N/2的子信号；2)对子信号进行FFT变换；3)将两个子信号拼接起来，得到完整信号的频谱分量。

【实验步骤】1.准备实验材料和装置：计算机、FFT分析软件、信号发生器等；2.设置信号发生器的输出参数，例如频率、幅度等；3.连接信号发生器和计算机，打开FFT分析软件；4.在FFT软件中选择输入信号通道，设置采样参数等；5.开始实验，观察计算机屏幕上的频谱图；6.调整信号发生器的参数，重复第5步，记录实验结果；7.结束实验，关闭设备。

【实验结果与分析】我们选择了一个简单的正弦波信号作为输入信号，信号频率设置为100Hz，幅度设置为1V。

在进行频谱分析之前，我们通过示波器观察到一个明显的正弦波信号。

接下来，我们将信号输入到计算机上的FFT分析软件中，进行频谱分析。

实验四应用快速傅里叶变换对信号进行频谱分析引言：频谱分析是信号处理领域中的重要技术之一，可以用于研究信号的频率特性和频域内的信号成分。

傅里叶变换是一种能将时域信号转换为频域信号的数学工具，通过将信号分解成一系列频率分量来分析信号。

快速傅里叶变换（FFT）是一种高效的计算傅里叶变换的方法，尤其适合实时信号处理。

实验目的：1.理解傅里叶变换在频谱分析中的应用；2.掌握使用FFT对信号进行频谱分析的方法；3.实现频谱分析并得出相应的频谱图。

实验器材和材料：1.信号源（例如信号发生器）；2.电脑或数字信号处理器（DSP）；3.音频线或数据线连接信号源和电脑或DSP。

实验步骤：1.确定实验所需信号源的类型和参数，例如正弦信号、方波信号或任意信号；2.连接信号源和电脑或DSP，确保信号源输出的信号能够被电脑或DSP接收；3. 在电脑或DSP上选择合适的软件或编程语言环境，例如MATLAB、Python或C；4.编写程序或命令以控制信号源产生相应的信号，并将信号输入到电脑或DSP中；5.读取信号，并使用FFT对信号进行傅里叶变换；6.分析得到的频谱数据，绘制频谱图；7.对得到的频谱图进行解读和分析。

实验注意事项：1.在选择信号源和连接电脑或DSP时，注意信号源的输出范围和电脑或DSP的输入范围，避免信号超出范围导致损坏设备；2.根据实际需要选择合适的采样率和采样点数，以保证能够对信号进行充分的频谱分析；3.在进行FFT计算时，注意选择适当的窗函数和重叠率，以克服频谱分析中的泄漏效应。

实验结果与讨论：通过对信号进行频谱分析，我们可以得到信号的频率特性和频域内的成分信息。

根据得到的频谱图，我们可以分析信号的主要频率分量、功率谱密度以及可能存在的干扰或噪声。

通过对频谱图的解读和分析，可以帮助我们理解信号的特征和变化规律，为后续的信号处理和应用提供有价值的信息。

结论：本实验通过应用快速傅里叶变换对信号进行频谱分析，从而得到信号在频域内的成分信息并绘制出频谱图。

应用FFT实现信号频谱分析一、快速傅里叶变换（FFT）原理快速傅里叶变换是一种将时域信号转换为频域信号的算法，它通过将信号分解为不同频率的正弦波的和，来实现频谱分析。

FFT算法是一种高效的计算DFT（离散傅里叶变换）的方法，它的时间复杂度为O(nlogn)，在实际应用中得到广泛使用。

二、FFT算法FFT算法中最基本的思想是将DFT进行分解，将一个长度为N的信号分解成长度为N/2的两个互为逆序的子信号，然后对这两个子信号再进行类似的分解，直到分解成长度为1的信号。

在这一过程中，可以通过频谱折叠的性质，减少计算的复杂度，从而提高计算效率。

三、FFT实现在实际应用中，可以使用Matlab等软件来实现FFT算法。

以Matlab 为例，实现FFT可以分为以下几个步骤：1.读取信号并进行预处理，如去除直流分量、归一化等。

2. 对信号进行FFT变换，可以调用Matlab中的fft函数，得到频域信号。

3.计算频谱，可以通过对频域信号进行幅度谱计算，即取频域信号的模值。

4.可选地，可以对频谱进行平滑处理，以降低噪音干扰。

5.可选地，可以对频谱进行归一化处理，以便于分析和比较不同信号的频谱特性。

四、应用1.音频处理：通过分析音频信号的频谱，可以实现音频特性的提取，如频率、振幅、共振等。

2.图像处理：通过分析图像信号的频谱，可以实现图像特征的提取，如纹理、边缘等。

3.通信系统：通过分析信号的频谱，可以实现信号的调制解调、频谱分配等功能。

4.电力系统：通过分析电力信号的频谱，可以实现电力质量分析、故障检测等。

总结：应用FFT实现信号频谱分析是一种高效的信号处理方法，通过将时域信号转换为频域信号，可以实现对信号频谱特性的提取和分析。

在实际应用中，我们可以利用FFT算法和相应的软件工具，对信号进行频谱分析，以便于进一步的研究和应用。

FFT算法分析实验实验报告一、实验目的快速傅里叶变换（Fast Fourier Transform，FFT）是数字信号处理中一种非常重要的算法。

本次实验的目的在于深入理解 FFT 算法的基本原理、性能特点，并通过实际编程实现和实验数据分析，掌握 FFT 算法在频谱分析中的应用。

二、实验原理FFT 算法是离散傅里叶变换（Discrete Fourier Transform，DFT）的快速计算方法。

DFT 的定义为：对于长度为 N 的序列 x(n)，其 DFT 为X(k) ＝∑n=0 到 N-1 x(n) e^（j 2π k n ／ N) ，其中 j 为虚数单位。

FFT 算法基于分治法的思想，将 N 点 DFT 分解为多个较小规模的DFT，从而大大减少了计算量。

常见的 FFT 算法有基 2 算法、基 4 算法等。

三、实验环境本次实验使用的编程语言为 Python，主要依赖 numpy 库来实现 FFT 计算和相关的数据处理。

四、实验步骤1、生成测试信号首先，生成一个包含不同频率成分的正弦波叠加信号，例如100Hz、200Hz 和 300Hz 的正弦波。

设定采样频率为 1000Hz，采样时间为 1 秒，以获取足够的采样点进行分析。

2、进行 FFT 计算使用 numpy 库中的 fft 函数对生成的测试信号进行 FFT 变换。

3、频谱分析计算 FFT 结果的幅度谱和相位谱。

通过幅度谱确定信号中各个频率成分的强度。

4、误差分析与理论上的频率成分进行对比，计算误差。

五、实验结果与分析1、幅度谱分析观察到在 100Hz、200Hz 和 300Hz 附近出现明显的峰值，对应于生成信号中的频率成分。

峰值的大小反映了相应频率成分的强度。

2、相位谱分析相位谱显示了各个频率成分的相位信息。

3、误差分析计算得到的频率与理论值相比，存在一定的误差，但在可接受范围内。

误差主要来源于采样过程中的量化误差以及 FFT 算法本身的近似处理。

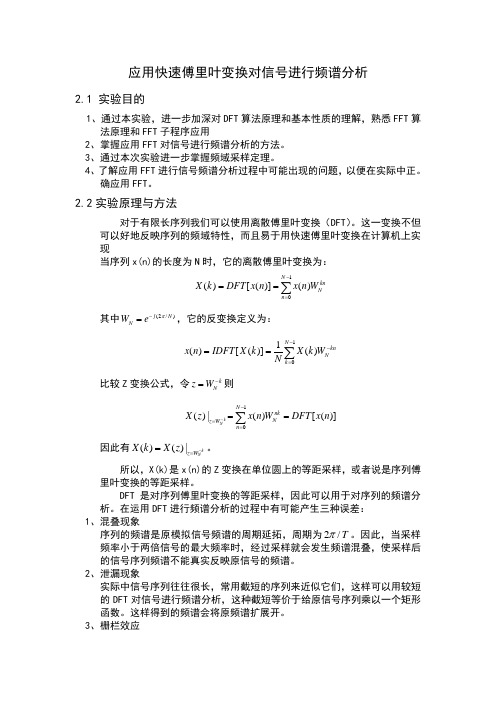

应用快速傅里叶变换对信号进行频谱分析2.1 实验目的1、通过本实验，进一步加深对DFT 算法原理和基本性质的理解，熟悉FFT 算法原理和FFT 子程序应用2、掌握应用FFT 对信号进行频谱分析的方法。

3、通过本次实验进一步掌握频域采样定理。

4、了解应用FFT 进行信号频谱分析过程中可能出现的问题，以便在实际中正。

确应用FFT 。

2.2实验原理与方法对于有限长序列我们可以使用离散傅里叶变换（DFT ）。

这一变换不但可以好地反映序列的频域特性，而且易于用快速傅里叶变换在计算机上实现当序列x(n)的长度为N 时，它的离散傅里叶变换为：10()[()]()N knN n X k DFT x n x n W -===∑其中(2/)j N N W e π-=，它的反变换定义为：11()[()]()N kn Nk x n IDFT X k X k WN--===∑比较Z 变换公式，令k N z W -=则10()|()[()]k NN nkN z W n X z x n W DFT x n --====∑因此有()()|k Nz W X k X z -==。

所以，X(k)是x(n)的Z 变换在单位圆上的等距采样，或者说是序列傅里叶变换的等距采样。

DFT 是对序列傅里叶变换的等距采样，因此可以用于对序列的频谱分析。

在运用DFT 进行频谱分析的过程中有可能产生三种误差： 1、混叠现象序列的频谱是原模拟信号频谱的周期延拓，周期为2/T π。

因此，当采样频率小于两倍信号的最大频率时，经过采样就会发生频谱混叠，使采样后的信号序列频谱不能真实反映原信号的频谱。

2、泄漏现象实际中信号序列往往很长，常用截短的序列来近似它们，这样可以用较短的DFT 对信号进行频谱分析，这种截短等价于给原信号序列乘以一个矩形函数。

这样得到的频谱会将原频谱扩展开。

3、栅栏效应DFT 是对单位圆上Z 变换的均匀采样，所以它不可能将频谱视为一个连续函数。

实验三用FFT对信号作频谱分析_实验报告一、实验目的1.学习使用FFT（快速傅里叶变换）对信号进行频谱分析；2.掌握频谱分析的基本原理和方法；3.熟悉使用MATLAB进行频谱分析的操作。

二、实验原理FFT是一种基于傅里叶变换的算法，可以将时域信号转换为频域信号，并将信号的频谱特征展示出来。

在频谱分析中，我们通过分析信号的频谱可以获得信号的频率、幅值等信息，从而对信号的性质和特征进行研究。

对于一个连续信号，我们可以通过采样的方式将其转换为离散信号，再利用FFT算法对离散信号进行频谱分析。

FFT算法可以将信号从时域转换到频域，得到离散的频谱，其中包含了信号的频率分量以及对应的幅值。

MATLAB中提供了fft函数，可以方便地对信号进行FFT分析。

通过对信号进行FFT操作，可以得到信号的频谱图，并从中提取出感兴趣的频率信息。

三、实验步骤1.准备工作：（2）建立新的MATLAB脚本文件。

2.生成信号：在脚本中，我们可以通过定义一个信号的频率、幅值和时间长度来生成一个信号的波形。

例如，我们可以生成一个频率为1000Hz，幅值为1的正弦波信号，并设置信号的时间长度为1秒。

3.对信号进行FFT分析：调用MATLAB中的fft函数，对信号进行FFT分析。

通过设置采样频率和FFT长度，可以得到信号的频谱。

其中，采样频率是指在单位时间内连续采样的次数，FFT长度是指离散信号的样本点数。

4.绘制频谱图：调用MATLAB中的plot函数，并设置x轴为频率，y轴为幅值，可以绘制出信号的频谱图。

频谱图上横坐标表示信号的频率，纵坐标表示信号的幅值，通过观察可以得到信号的频率分布情况。

四、实验结果在实验过程中，我们生成了一个频率为1000Hz，幅值为1的正弦波信号，并对其进行FFT分析。

通过绘制频谱图，我们发现信号在1000Hz处有最大幅值，说明信号主要由这一频率成分组成。

五、实验总结本实验通过使用FFT对信号进行频谱分析，我们可以方便地从信号的波形中提取出频率分量的信息，并绘制出频谱图进行观察。

实验一应用快速傅里叶变换对信号进行频谱分析快速傅里叶变换（Fast Fourier Transform, FFT）是一种高效的算法，用于将时域信号转换为频域信号。

频谱分析是通过对信号进行傅里叶变换来研究信号的频率成分和频率分布的过程。

在实验中，我们将使用FFT算法来对一个信号进行频谱分析。

首先，我们需要了解一些基本概念。

信号的频谱表示了信号在不同频率下的能量分布。

频率表示了信号中发生变化的速度，而幅度则表示了信号在该频率下的强度。

通过对信号进行FFT变换，我们可以将信号从时域转换为频域，得到信号的频谱。

在实验中，我们将使用Python语言来实现信号的FFT变换和频谱分析。

首先，我们需要导入一些必要的库。

import numpy as npimport matplotlib.pyplot as plt我们将创建一个测试信号，然后使用FFT函数对其进行变换和分析。

#创建一个测试信号fs = 1000 # 采样率T = 1 / fs # 采样周期t = np.arange(0, 1, T) # 时间序列f1=10#第一个频率成分f2=100#第二个频率成分A1=2#第一个频率成分的幅度A2=0.5#第二个频率成分的幅度y = A1 * np.sin(2 * np.pi * f1 * t) + A2 * np.sin(2 * np.pi * f2 * t) # 合成信号接下来，我们使用FFT函数对信号进行变换，并绘制其频谱图。

#使用FFT对信号进行变换Y = np.fft.fft(y)#计算频谱N = len(Y) # 信号的长度freq = np.fft.fftfreq(N, T) # 计算频率轴powspec = np.abs(Y) ** 2 / N # 计算功率谱#绘制频谱图plt.figureplt.plot(freq, powspec)plt.xlabel('Frequency (Hz)')plt.ylabel('Power Spectrum')plt.title('Spectrum Analysis')plt.show在频谱图中，横轴表示频率，纵轴表示功率谱，即信号在不同频率下的能量分布。

用快速傅里叶变换对信号进行频谱分析快速傅里叶变换（FFT）是一种用于对信号进行频谱分析的算法。

它是傅里叶变换（Fourier Transform）的一种高效实现方式，能够在较短的时间内计算出信号的频谱，并可用于信号处理、数据压缩、图像处理等领域。

傅里叶变换是一种将信号从时域转换为频域的方法，它将时域信号分解为多个不同频率的正弦波的叠加。

傅里叶变换的结果表示了信号在不同频率上的强度，可用于分析信号的频谱特征。

对于一个连续信号x(t)，傅里叶变换定义为：X(ω) = ∫[x(t)e^(-jωt)]dt其中，X(ω)表示频域上的频谱，ω为频率。

实际应用中，信号通常以离散形式存在，即由一系列采样点组成。

为了对离散信号进行频谱分析，需要进行离散傅里叶变换（DFT）。

然而，传统的DFT算法计算复杂度较高，随信号长度的增加而呈指数级增长。

为了解决这个问题，Cooley-Tukey算法提出了一种高效的FFT算法。

该算法利用了DFT的周期性特点，将信号的长度分解为2的幂次，然后通过迭代计算将问题规模减小。

这种分治思想使得计算复杂度从指数级降低到线性级别，大大提高了计算效率。

具体而言，FFT算法的基本思路如下：1.将信号长度N分解为2的幂次L。

2.将N点DFT分解为两个N/2点DFT和一个旋转因子计算。

3.递归地应用步骤2，直到得到长度为1的DFT。

4.对于所有的DFT结果进行合并，得到完整的N点DFT。

FFT算法具有较高的计算效率和优良的数值稳定性，已成为信号处理中最常用的频谱分析方法之一FFT在信号处理中的应用十分广泛。

例如，可以利用FFT对音频信号的频谱进行分析，从而实现音频的频谱显示、音乐频谱分析、噪声抑制等功能。

在图像处理中，FFT可用于图像频谱分析、图像滤波、图像压缩等领域。

此外，FFT还常用于模拟信号的数字化处理、电力系统谐波分析、最优滤波器设计等方面。

总结起来，快速傅里叶变换是一种高效的频谱分析算法，可用于对信号的频谱特征进行分析和处理。

数字信号处理 实验报告FFT 的谱分解一、实验目的：1、在理论学习的基础上，通过本实验，加深对FFT 的理解，熟悉MATLAB 中的有关函数。

2、熟悉应用FFT 对典型信号进行频谱分析的方法。

熟悉FFT 算法原理和FFT 子程序的应用。

3、学习用FFT 对连续信号和时域离散信号进行谱分析的方法。

了解应用FFT 进行信号频谱分析过程中可能出现的问题，以便在实际中正确应用FFT 。

二、实验原理：1．快速傅立叶变换(FFT)算法长度为N 的序列)(n x 的离散傅立叶变换)(k X 为：∑-=-==101,....,0,)()(N n nkN N k W n x k XN 点的DFT 可以分解为两个N/2点的DFT ，每个N/2点的DFT 又可以分解为两个N/4点的DFT 。

依此类推，当N 为2的整数次幂时(M N 2=)，由于每分解一次降低一阶幂次，所以通过M 次的分解，最后全部成为一系列2点DFT 运算。

以上就是按时间抽取的快速傅立叶变换(FFT)算法。

当需要进行变换的序列的长度不是2的整数次方的时候，为了使用以2为基的FFT ，可以用末尾补零的方法，使其长度延长至2的整数次方。

序列)(k X 的离散傅立叶反变换为x n NX k Wn N Nnk k N ()(),,....,==--=-∑10101离散傅立叶反变换与正变换的区别在于N W 变为1-N W ，并多了一个N 1的运算。

因为N W 和1-N W 对于推导按时间抽取的快速傅立叶变换算法并无实质性区别，因此可将FFT 和快速傅立叶反变换（IFFT ）算法合并在同一个程序中。

2．利用FFT 进行频谱分析若信号本身是有限长的序列，计算序列的频谱就是直接对序列进行FFT 运算求得)(k X ，)(k X 就代表了序列在[]π2,0之间的频谱值。

幅度谱 )()()(22k X k X k X I R +=相位谱 )()(arctan)(k X k X k R I =ϕ 若信号是模拟信号，用FFT 进行谱分析时，首先必须对信号进行采样，使之变成离散信号，然后就可按照前面的方法用FFT 来对连续信号进行谱分析。
