10kV开关柜分类、工作原理及技术参数

´本文件产权属CHENGDA所有,未经CHENGDA书面许可不准复制或转让第三方.This document is the property of CHENGDA,it shall not be reproduced or transfered to any other party without CHENGDA's permission in written form.货物需求表10kV开关柜及附属设备详细规范及要求详见技术规格书正文、订货图及有关附件。

目录1. 总则 (4)2. 工作内容 (4)3. 规程和标准 (5)4. 现场条件 (6)5. 技术要求 (7)6. 试验和检验 (23)7. 供货范围 (24)8. 运输、贮存、安装及维护 (25)9. 技术资料和交付进度 (25)10. 质量保证 (26)11. 设计联络会 (27)12. 技术培训及技术服务 (27)13. 备品备件及专用工具 (27)1.总则1.1本技术规格书适用于重庆市MDI一体化项目乙炔装置I中110kV总变和1#~3#10kV/0.4kV变电所的10kV交流金属封闭式开关柜及其附属设备。

本技术协议提出了开关柜及其附属设备的功能、设计、结构、性能、安装和试验等方面的技术要求。

1.2卖方提供的设备应是符合本技术协议要求、适用于交流额定电压10kV、额定频率50Hz的完整的成套开关设备，在符合使用环境条件情况下，接通电源即可使用。

1.3本技术规格书提出的是最低限度的技术要求。

并未规定所有的技术细节和使用的标准，供方应提供一套满足本技术协议和工业标准要求的高质量产品及其相应服务。

对国家有关安全、环保等强制性标准，必须满足其要求。

1.4卖方须执行本技术规格书要求和工业标准。

有矛盾时，按较高标准执行。

本技术协议中未提及的内容均应满足或优于本技术协议所列的国家标准、电力行业标准和有关国家标准。

1.5本技术规格书仅对设备的主要规格参数进行规定，随着工程的进展，要求进一步明确，由业主、设计单位、制造商再行召开协调会，共同商讨细部要求，并形成补充纪要。

副井地面110/35/10kV变电站10kV金属铠装封闭型移开式中置柜主要参数及要求矿长：总工：主管矿长：审核：编制：黄延海华亭煤业集团核桃峪煤矿2011年11月22日副井地面110/35/10kV变电站10kV金属铠装封闭型移开式中置柜主要参数及要求一、设备型号及购置数量1、设备型号：KYN28A-12型金属铠装移开式中置柜2、购置数量：39台二、执行标准合同设备应至少符合不限于以下现行版的国家及行业标准：GB311.1 高压输变电设备的绝缘配合GB311.2-311.6 高电压试验技术GB5582 高压电力设备外绝缘污秽等级GB11022 高压开关设备通用技术条件GB1984 交流高压断路器GB1985 交流高压隔离开关和接地开关GB1207 电压互感器GB1208 电流互感器GB11032 交流无间隙金属氧化物避雷器GB8287 高压支柱瓷绝缘子GB/T16927.1 高压试验技术GB7354 局部放电测量DL/T404 户内交流高压开关柜订货技术条件DL/T593 高压开关设备的共用订货技术导则DL403 10-35千伏户内高压真空断路器订货技术条件如国该标与电力行标有不一致处以标准较高者为准。

三、设备的运行环境条件1、安装地点：户内2、海拔高度：约1300m3、环境温度：最高+40℃最低-23℃4、湿度： 80%5、地震烈度： 6度6、污秽等级：Ⅱ级四、技术参数及要求1、类型及数量高压柜选用KYN28A-12型金属铠装移开式中置柜，共39台。

微机保护装置型号及数量由综自厂家提供，详见综合自动化系统技术要求，分散安装在10kV柜上。

制造商应提供开关柜需要的母线导体（含系统连接母排）及相关的支柱绝缘子、金具、柜间母线桥架。

制造商应提供从端子排去综自单元的编号连接线，并由开关柜生产厂家负责安装综自单元。

2、防误闭锁10kV开关柜则由五防机械闭锁装置实现防误闭锁。

3、额定值1）额定电压(最高工作电压)：12kV2）额定电流: 进线及母联柜为3150kA，馈电柜为1250A3）额定工作频率： 50Hz4）额定绝缘水平1min工频耐压(有效值)：相间对地：42kV；断口：48kV；雷电冲击耐压（峰值）：相间对地：75kV；断口：85kV；5）温升依照DL/T593第4.2.4.2条执行，并作如下补充：运行人员可能触及的部位≤30K；可触及但正常运行时无需触及部位≤40K；6）额定短路开断电流：进线及母联为40kA，其余均为31.5kA7）额定短路关合电流：进线及母联为100kA(峰值)，其余均为80kA(峰值) 8）额定短时耐受电流：进线及母联为40kA(4s)，其余均为31.5kA(4S) 9）额定峰值耐受电流：进线及母联为100kA，其余均为80kA10）分、合闸线圈和辅助回路的额定电压11）分、合闸线圈：DC220V（直流）12）操作机构电机：DC220V（直流）13）加热器：AC220V（交流）14）照明:AC220V15）噪声：≤80dB4、一般技术要求（1）基本要求1）开关柜的结构应保证工作人员的安全，且便于运行、维护、检查、监视、检修和试验。

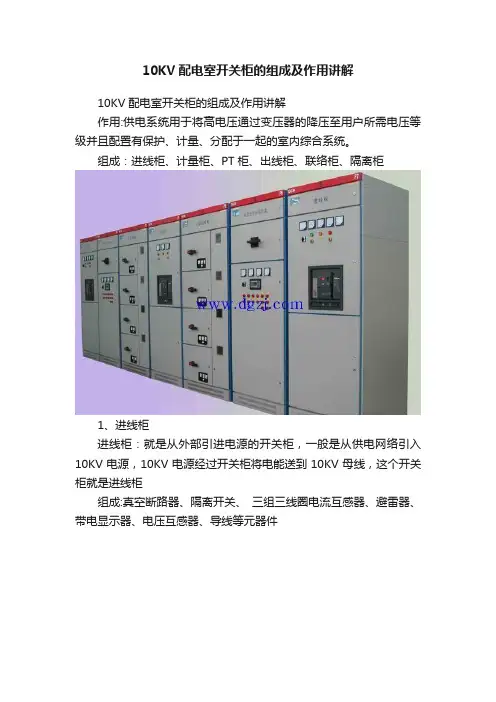

10KV配电室开关柜的组成及作用讲解10KV配电室开关柜的组成及作用讲解作用:供电系统用于将高电压通过变压器的降压至用户所需电压等级并且配置有保护、计量、分配于一起的室内综合系统。

组成：进线柜、计量柜、PT柜、出线柜、联络柜、隔离柜1、进线柜进线柜：就是从外部引进电源的开关柜，一般是从供电网络引入10KV电源，10KV电源经过开关柜将电能送到10KV母线，这个开关柜就是进线柜组成:真空断路器、隔离开关、三组三线圈电流互感器、避雷器、带电显示器、电压互感器、导线等元器件作用：主要作用就是分配电量，进线柜一般配真空断路器作为开断之用，真空断路器具备短路、防过流等保护功能，同时配以隔离开关以作为检修保护检修人员安全之用，另外进线柜还配备电流互感器和电压互感器以及计量电流电压值。

因此进线柜具备了保护、计量、监控等可以实现更多综合功能。

电源进线端的保护:1.备自投装置，即备用电源自动投入装置。

2.防雷保护装置3.过电压，欠电压保护4.涌流保护：当断路器带负荷合闸是，干线产生一个远大于断路器工作电流的涌流，造成开关带负荷不能可靠合闸。

涌流保护装置即防止合闸瞬间涌流引起的误跳闸，保证短路器带负荷可靠跳闸。

5.速断保护，过流保护6.零序保护，接地保护8.重合闸装置、9.低周保护（低频减载保护）2、计量柜主要组成：电流互感器、熔断器、VV接线的电压互感器、带电显示器作用：是电能计量装置的一种，采用高供高计的方式，通过电流互感器、电压互感器、电能表等计量装置用电情况和反映负载的用电量。

安装在用户处的计量装置，由用户负责保护封印完好，装置本身不受损坏或丢失。

3、PT柜主要组成：电压互感器、隔离刀、熔断器、避雷器作用：1、电压测量，提供测量表计的电压回路2、可提供操作盒操作电源3、每段母线过电压保护器的装设4、继电保护的需要，如母线绝缘、过压、欠压、备自投条件接线方式：Vv接线、Y，yn接线、YN,yn接线4、出线柜出线柜：就是母线分配电能的开关柜送至电力变压器，这个开关柜就是10KV的出线柜之一组成：三组三线圈电流互感器、隔离开关、断路器、刀闸、带电显示装置作用：主要就是起分配电能作用，将主电源分配到各个用电支路开关上去,对各支路过流过载保护盒接通断开支路电源的作用。

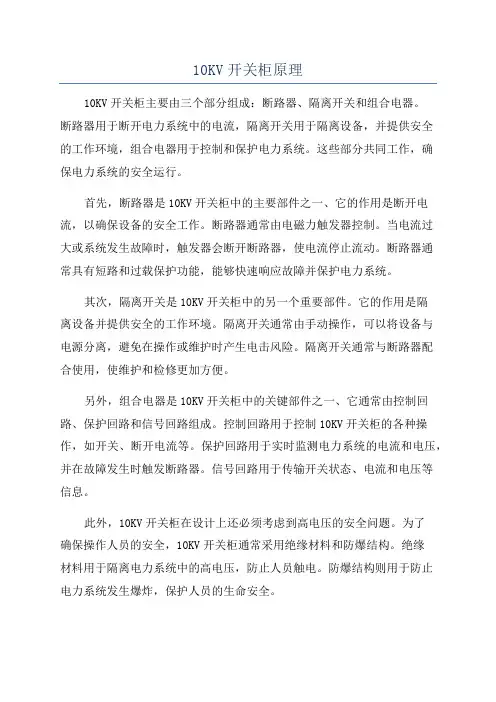

10KV开关柜原理10KV开关柜主要由三个部分组成：断路器、隔离开关和组合电器。

断路器用于断开电力系统中的电流，隔离开关用于隔离设备，并提供安全的工作环境，组合电器用于控制和保护电力系统。

这些部分共同工作，确保电力系统的安全运行。

首先，断路器是10KV开关柜中的主要部件之一、它的作用是断开电流，以确保设备的安全工作。

断路器通常由电磁力触发器控制。

当电流过大或系统发生故障时，触发器会断开断路器，使电流停止流动。

断路器通常具有短路和过载保护功能，能够快速响应故障并保护电力系统。

其次，隔离开关是10KV开关柜中的另一个重要部件。

它的作用是隔离设备并提供安全的工作环境。

隔离开关通常由手动操作，可以将设备与电源分离，避免在操作或维护时产生电击风险。

隔离开关通常与断路器配合使用，使维护和检修更加方便。

另外，组合电器是10KV开关柜中的关键部件之一、它通常由控制回路、保护回路和信号回路组成。

控制回路用于控制10KV开关柜的各种操作，如开关、断开电流等。

保护回路用于实时监测电力系统的电流和电压，并在故障发生时触发断路器。

信号回路用于传输开关状态、电流和电压等信息。

此外，10KV开关柜在设计上还必须考虑到高电压的安全问题。

为了确保操作人员的安全，10KV开关柜通常采用绝缘材料和防爆结构。

绝缘材料用于隔离电力系统中的高电压，防止人员触电。

防爆结构则用于防止电力系统发生爆炸，保护人员的生命安全。

总之，10KV开关柜的原理是通过断路器、隔离开关和组合电器等部件的协同工作，控制和保护电力系统中的设备。

这些部件充分考虑了高电压环境下的安全问题，并能够快速响应电力系统的故障，确保电力系统的安全运行。

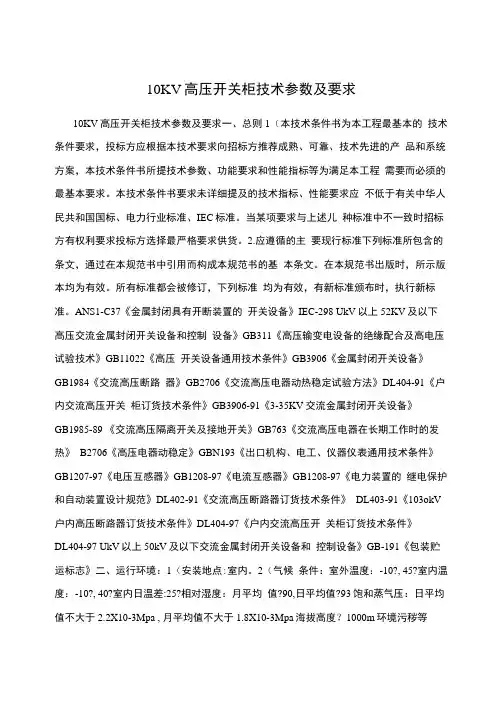

10KV高压开关柜技术参数及要求10KV高压开关柜技术参数及要求一、总则1（本技术条件书为本工程最基本的技术条件要求，投标方应根据本技术要求向招标方推荐成熟、可靠、技术先进的产品和系统方案，本技术条件书所提技术参数、功能要求和性能指标等为满足本工程需要而必须的最基本要求。

本技术条件书要求未详细提及的技术指标、性能要求应不低于有关中华人民共和国国标、电力行业标准、IEC标准。

当某项要求与上述儿种标准中不一致时招标方有权利要求投标方选择最严格要求供货。

2.应遵循的主要现行标准下列标准所包含的条文，通过在本规范书中引用而构成本规范书的基本条文。

在本规范书出版时，所示版本均为有效。

所有标准都会被修订，下列标准均为有效，有新标准颁布时，执行新标准。

ANS1-C37《金属封闭具有开断装置的开关设备》IEC-298 UkV以上52KV及以下高压交流金属封闭开关设备和控制设备》GB311《高压输变电设备的绝缘配合及高电压试验技术》GB11022《高压开关设备通用技术条件》GB3906《金属封闭开关设备》GB1984《交流高压断路器》GB2706《交流高压电器动热稳定试验方法》DL404-91《户内交流高压开关柜订货技术条件》GB3906-91《3-35KV交流金属封闭开关设备》GB1985-89 《交流高压隔离开关及接地开关》GB763《交流高压电器在长期工作时的发热》B2706《高压电器动稳定》GBN193《出口机构、电工、仪器仪表通用技术条件》GB1207-97《电压互感器》GB1208-97《电流互感器》GB1208-97《电力装置的继电保护和自动装置设计规范》DL402-91《交流高压断路器订货技术条件》DL403-91《103okV 户内高压断路器订货技术条件》DL404-97《户内交流高压开关柜订货技术条件》DL404-97 UkV以上50kV及以下交流金属封闭开关设备和控制设备》GB-191《包装贮运标志》二、运行环境：1（安装地点:室内。

技术规定4.2.110kV金属铠装中置式高压开关柜4.2.6.1概述对10kV户内交流金属铠装中置式高压开关柜（以下简称开关柜）的电气参数、结构和出厂试验等方面的具体要求如下：（1）卖方提供的设备应是符合本技术条件要求，适用于交流10（12）kV，频率50Hz电力系统，完整的成套开关设备，在符合使用环境条件情况下，接通电源即能使用。

（2）本文件提出的技术条件是高压成套开关设备的最低技术要求。

卖方应保证提供的产品是符合本技术条件和产品标准的优质产品。

生产和验收应符合以下标准：GB3906－2006 3.6kV～40.5kV交流金属封闭开关设备和控制设备IEC60298（1990）额定电压1kV以上50kV及以下交流金属封闭开关设备和控制设备GB/T 311.2-2002 绝缘配合第2部分:高压输变电设备的绝缘配合使用导则GB/T762-2002 标准电流等级GB763-1990 交流高压电器在长期工作时的发热GB1984-2003 高压交流断路器GB1985-2004 高压交流隔离开关和接地开关GB/T11022-1999 高压开关设备和控制设备标准的共用技术条件SD318-89 高压开关柜闭锁装置技术条件GB11032-2000 交流无间隙金属氧化物避雷器DL/T404-2007 3.6kV～40.5kV交流金属封闭开关设备和控制设备以上所引用技术标准均应按现行标准执行。

但不仅仅限于这些标准。

4.2.6.2电气参数10kV高压开关柜电气参数详见电气设备规格数据表：4.2.6.2-1～4.2.6.2-13。

电气设备数据表4.2.6.2-1电气设备数据表4.2.6.2-2电气设备数据表4.2.6.2-3电气设备数据表4.2.6.2-4电气设备数据表4.2.6.2-5电气设备数据表4.2.6.2-6电气设备数据表4.2.6.2-7电气设备数据表4.2.6.2-8电气设备数据表4.2.6.2-9电气设备数据表4.2.6.2-10电气设备数据表4.2.6.2-11电气设备数据表4.2.6.2-12电气设备数据表4.2.6.2-134.2.6.3结构（1）对于额定参数和结构相同而需要替代的元器件应能互换。

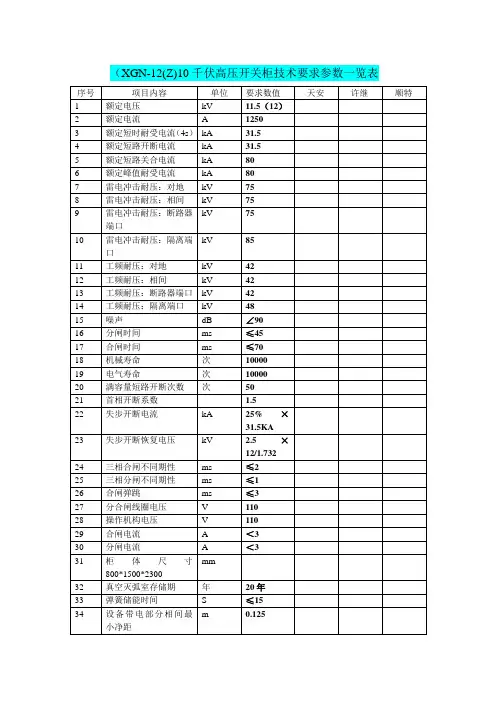

（XGN-12(Z)10千伏高压开关柜技术要求参数一览表35KV高压开关（ZN23-35）柜技术要求参数一览表电容器技术数据一览表标称放电电流： 5kA陡波冲击残压（1/ 3μs，5kA）≤51.8kV（峰值）雷电冲击残压（8/20μs，5kA）≤45kV（峰值）操作冲击残压（30/100μs，500A）≤35kV（峰值）直流参考电压（1mA）≥26kV（峰值）七、10KV开关柜技术数据1．开关柜技术数据1．1型式铠装固定式高压开关柜1．2定电压(最高工作电压) 12 kV1．3额定电流 1250 A1．4雷电冲击耐压1.4.1对地相间断路器断口 75 kV1.4.2隔离断口 85 kV1.5工频耐压(1min)1.5.1对地相间断路器断口 42 kV1.5.2隔离断口 48 kV1.6额定频率 50 Hz1.7额定短路开断电流 31.5 kA1.8额定短路关合电流 80 kA(峰值)1.9额定短时耐受电流 31.5 kA( 4 s)1.10额定峰值耐受电流 80 kA1.11各组件及其支持绝缘件的外绝缘爬电距离1.11.1纯瓷绝缘 216 mm1.11.2有机绝缘 240 mm1.12防护等级 IP4X2.断路器的技术参数2.1型式户内真空断路器,弹簧操作机构2.2额定参数2.2.1额定电压(即最高电压) 12 kV2.2.2额定电流 1250 A2.2.3额定短路开断电流 31.5 kA2.2.4额定短路关合电流 80 kA(峰值)2.2.5额定短时耐受电流 31.5 kA( 4 s)2.2.6额定耐受电流 80 kA2.2.7额定绝缘水平2.2.7.1雷电冲击耐压 75 kV2.2.7.2工频耐压(1min) 42 kV2.3时间参量2.3.1分闸时间≤45 ms2.3.2合闸时间≤70 ms.2.3.3合闸不同期性≤3.5 ms2.3.4分闸不同期性≤12 ms2.4开断与关合工况:O-0.3s-CO-180s-CO2.4.1额定操作顺序2.4.2首相开断系数:1.52.4.3失步开断电流 25%*31.5 kA2.4.4失步开断恢复电压 2.5*12/√3 kV2.4.5额定电流开断次数 100002.4.6满容量短路开断次数 502.4.7机械操作次数 100002.5年漏气率真空度不低于6.6*10-2 Pa2.6操动机构型式电动机储能,弹簧操作机构.电源采用DC110V,失压时,可手动储能.3.电流互感器3.1型式环氧浇注型3.2额定电流比（按图纸要求）3.3准确级3.3.1测量级 0.53.3.2保护级 1 准确限值 10P3.4额定二次负荷 30 VA4.电压互感器4.1型式单相式4.2额定电压比 10/√3/0.1/√3/0.1/√3/0.1/3 kV4.3连接组别YN,yn,yn 开口三角4.4准确级4.4.1测量级 0.24.4.2保护级 0.5 准确限值 3P4.5额定二次负荷 50 VA5.避雷器技术参数5.1型式无间隙金属氧化锌避雷器5.2额定电压 17 kV5.3最大持续运行电压 13.2 kV5.4标称放电电流 5 kA5.5陡波冲击残压(1/3µs 5kA) ≤51.8 kV(峰值)5.6雷电冲击残压(8/20µs 5kA) ≤50 kV(峰值)5.7操作冲击残压(30/100µs 500A) ≤38.3 kV(峰值)5.8直流参考电压 (1mA) ≥26 kV5.9长持续时间小电流耐受能力(矩形波, 2000µs,20次冲击) 150 A6.所用变压器6.1型式 SC9-30/106.2额定容量 30 kVA6.3额定电压 12 kV6.4阻抗电压 4%6.5连接组别Yyn06.6空载损耗 200 W6.7负载损耗 560 W6.8绝缘水平6.8.1雷电冲击耐压 75 kV6.8.2工频耐压(1min) 35 kV八、35kV高压开关柜技术数据1、开关柜技术数据1.1 型式1.2额定电压40.5 kV1.3额定电流1250 A1.4雷电冲击耐压1.4.1对地、相间、断路器断口185 kV1.4.2隔离断口215 kV1.5 工频耐压（1min）1.5.1 对地、相间、断路器断口95 kV1.5.2隔离断口118 kV1.6 额定频率50 Hｚ1.7 额定短路开断电流25 kA1.8 额定关合电流63 kA（峰值）1.9 额定短时耐受电流25 kA（峰值）（3S）1.10 额定峰值耐受电流63 kA1.11 各组件及其支持绝缘件的外绝缘爬电距离1.11.1 纯瓷绝缘729 mm1.11.2 有机绝缘810 mm1.12 防护等级IP3X2断路器技术数据2.1 型式ZN23-35断路器（国产）2.2 额定参数2.2.1 额定电压40.5 kV2.2.2额定电流1250 A2.2.3额定短路开断电流25 kA2.2.4额定关短路合电流63 kA（峰值）2.2.5额定短时耐受电流25 kA（峰值）（3S）2.2.6额定耐受电流63 kA（峰值）2.2.7 额定绝缘水平2.2.7.1 雷电冲击耐压185 kV2.2.7.2工频耐压（1min）95 kV2.3 时间参量2.3.1 分闸时间≤55 ms2.3.2 合闸时间≤95 ms2.4 开断与关合工况2.4.1 额定操作顺序o—0.3s—co—180s—co2.4.2 首相开断系数2.4.3 失步开断电流25 kA2.4.4 失步开断恢复电压63 kV2.4.5 额定电流开断次数5000 次2.4.6 满容量短路开断次数20 次2.4.7 机械操作次数5000 次2.5 操动机构型式电磁机构或由电动机储能的弹簧操动机构2.6 SF6水分含量2.7操动机构型式3电流互感器技术数据3.1 型式环氧浇注型单相式3.2 额定电流比300/53.3准确级3.3.1 测量级0.2级3.3.2 保护级0.5级3.4 额定二次负荷100 VA4电压互感器技术数据4.1 型式单相式4.2 额定电压比35√3/0.1√3/0.1√3/0.1√3kV4.3联接组别YN, yn, yn 开口三角4.4准确级（按图纸要求）4.4.1测量级0.2级4.4.2保护级0.5级4.5 额定二次负荷50 V A5避雷器技术数据5.1 型式复合绝缘交流无间隙金属氧化锌避雷器5.2 额定电压35 kV5.3 最大持续运行电压44 kV5.4 标称放电电流 5 kA5.5 陡波冲击残压(1/3μS，10 kA) ≤150 kV（峰值）5.6 雷电冲击残压(8/20μS，10 kA) ≤131 kV（峰值）5.7 操作冲击残压(30/100μS，10 kA) ≤111 kV（峰值）5.8 直流参考电压(1mA) 72 kV5.9 长持续时间小电流耐受能力400 A6300kVA变压器技术数据一览表变压器附件及主要材料规格、型号、生产厂家十、电容器技术数据一览表。

10kv开关柜标准技术参数
1. 额定电压：该开关柜的额定电压为10kv，适应于电力系统中的高压配电和输电应用场景。

2. 额定电流：该开关柜的额定电流根据具体配置的断路器型号和规格而定，常见的额定电流有200A、400A、630A等。

3. 绝缘水平：该开关柜的绝缘水平应符合GB 3906-2006《3.6kV～40.5kV交流金属封闭开关设备和控制设备》中的相关规定，以确保在操作过程中不会发生电击等安全事故。

4. 机械寿命：该开关柜的机械寿命应不低于2000次，以确保其能够承受正常的操作使用。

5. 开关操作次数：该开关柜应能满足一定的开关操作次数，以满足实际使用中的频繁操作需求。

6. 防护等级：该开关柜的防护等级应符合GB 3906-2006《3.6kV～40.5kV交流金属封闭开关设备和控制设备》中的相关规定，以保证在恶劣环境下能够正常运行。

7. 操作方式：该开关柜应具备手动和电动两种操作方式，以满足不同情况下的操作需求。

8. 连锁功能：该开关柜应具备连锁功能，以确保在特定情况下能够实现安全可靠的运行。

9. 测量功能：该开关柜应具备测量功能，包括电流、电压、有功功率、无功功率等参数的测量，以便于运行监控和管理。

10. 保护功能：该开关柜应具备过载保护、短路保护、过电压保护、欠电压保护等保护功能，以确保设备的安全可靠运行。

10KV高压开关柜原理1、环网柜概述1。

1什么叫环网柜环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器,具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点.实际上,如果柜型按照开关设备分类，有负荷开关柜、断路器柜、GIS等，并无环网柜. 环网柜是一个约定俗成的叫法,原指的是负荷开关柜用于环网式供电，现在经常被人当作负荷开关柜的代名词,而不管是否被用于环网式供电,如有些线路要合环运行（俗称手拉手），或有可能进行负荷割接（将一条线上的负荷切换到另一条线上）实现这些功能的配电柜就叫环网柜。

故环网柜是一种能实现环网供电的开关设备，常用于环网供电系统，故俗称环网柜，也称“户外箱式环网柜”、“开闭器”。

负荷开关柜可以用于环网式供电、中压分界室派接、中压末端变电室供电，各地区供电部门对允许使用负荷开关加熔断器保护的变压器的规格要求不一，象北京一般要求变压器容量不大于1000KVA，深圳地区可能是1600KVA. 负荷开关柜构造简单，成本较低，体积较小,多数可以靠墙安装，一般只有熔断器保护而无继电保护。

负荷开关柜主母线载流量一般小于等于630A,负荷开关额定开断电流一般小于等于630A(少数达到1700A),变压器柜（出线柜）额定电流（熔断器）一般不大于125A，高档负荷开关的转移电流可以达到2800A。

部分负荷开关柜可以安装专用真空断路器、SF6 断路器或采用压气等灭弧方式，短路分断能力接近或达到开关柜水平。

环网柜用于分合负荷电流，开断短路电流及变压器空载电流，一定距离架空线路、电缆线路的充电电流,起控制和保护作用，是环网供电和终端供电的重要开关设备。

1。

2分类环网柜根据气箱结构分为共箱式与单元式；根据整体结构分为美式与欧式；根据绝缘材料分为固体绝缘式、空气绝缘式与SF6气体绝缘式；根据户内外分户内环网和户外环网。

1.2。

1 美式环网柜户外设计，体积小、免维护。

10kv高压开关柜结构及工作原理10kv高压开关柜结构及工作原理10kv高压开关柜KYN28A铠装型开式交流金属封闭开关柜，具有防止带负荷推拉断路器手车、防止误分合断路器，防止接地开关处在闭合位置时关合断路器、防止误入带电隔室、防止带电时误合接地开关等连锁功能。

进线开关配备ABB公司的VD4真空断路器，负荷开关配ZN63A-12型真空断路器和JCZR16-7.2J型接触器-熔断器组合开关。

一、结构概述：1. 型号含义：2. 结构：图中：A---母线室B---断路器手车室C---电缆室D---继电器仪表室1—泄压装置；2—外壳；3—分支小母线；4—母线套管；5—主母线；6—静触头；7—触头盒；8—电流互感器；9—接地开关；10—电缆；11—避雷器；12—接地母线；13—装卸式隔板；14—隔板（活门）；15—二次触头；16—断路器手车；17—加热装置；18—可抽出式水平隔板；19—接地开关操作机构；20—控制小线槽；21—电缆封板。

开关柜的柜体为组装式结构，开关柜不靠墙安装。

柜体分四个单独的隔室：手车室、主母线室、电缆室、继电器仪表室。

柜体外壳防护等级IP42,各小室间防护等级IP2X。

2.1 手车：手车由开关柜的主元件和推进用底盘车组成。

手车采用中置式结构，通过一台专用转运车可方便地进行手车进出柜的操作。

以断路器为例：手车的下部为推进用的底盘车，断路器固定安装在底盘车上。

底盘车内设置有推进机构，用以实现对断路器手车的进出车操作。

底盘车内还设置有连锁机构，用以实现断路器和柜体之间的各项连锁2.2 手车室：隔室两侧安装了轨道，供手车在柜内移动时的导向和定位。

静触头盒的隔板（活门）安装在手车室后侧。

手车从断开位置/试验位置向工作位置移动的过程中，遮挡上、下静触头盒的活门自动打开；手车反方向移动时，活门自动关闭，直至手车退至断开位置/试验位置而完全遮挡住静触头盒，形成隔室间有效的隔离。

断路器室的门上有观察窗，通过观察窗可以观察隔室内手车所处位置、断路器的合、分闸显示、储能状况等状态。

10KV变配电室高低压设备参数（一）高压进线柜主要技术参数：1、开关柜形式：金属封闭铠装移开中置式高压开关柜额定电压： 12KV额定电流： 630A额定频率： 50HZ额定动稳定电流（峰值）:80 KA热稳定电流(有效值): 31.5KA热稳定电流持续时间： 4S一分钟工频耐受电压（有效值）主绝缘对地： 42KV隔离断口间的绝缘： 48KV雷电冲击水平（全波、峰值）主绝缘对地： 75KV隔离断口间的绝缘： 85KV防护等级： IP4X2、隔离开关： 630A额定电压： 12KV额定电流： 630A额定频率： 50HZ一分钟工频耐受电压（有效值）主绝缘对地： 42KV隔离断口间的绝缘： 48KV雷电冲击水平（全波、峰值）主绝缘对地： 75kV隔离断口间的绝缘： 85Kv额定短路开断电流： 25KA额定峰值耐受电流: 50KA额定短路关合电流： 50KA额定短时耐受电流/电流持续时间：20KA/3S额定有功负载开断电流： 630A额定闭环开断电流： 630A额定电流充电电流：10A机械寿命：≥5000次3、熔断器：2A额定电流：2A额定开断电流：50KA当通过熔断器的电流为其额定电流的1.3倍时，1小时内不熔断; 当通过熔断器的电流为其额定电流的2倍时，1小时内熔断。
