10KV高压开关柜操作(培训课件)目录CONTENCT •高压开关柜基本概念与原理•10KV高压开关柜操作规范•设备检查与维护保养方法•安全防护措施及应急处理方案•实际操作演示与学员互动环节01高压开关柜基本概念与原理高压开关柜定义及作用高压开关柜定义高压开关柜是一种用于电力系统中的高压设备，主要用于控制和保护高压电气设备，具有接通、切断和转换电路的功能。

高压开关柜作用在电力系统中，高压开关柜起到分配电能、控制设备启停、保护电路和设备安全等作用。

它是电力系统中的重要组成部分，对于保障电力系统的安全稳定运行具有重要意义。

高压开关柜主要由柜体、断路器、负荷开关、隔离开关、接地开关、互感器、避雷器、母线、连接件和二次设备等组成。

其中，柜体是高压开关柜的主体部分，用于安装和固定各种电器元件；其他电器元件则根据各自的功能和作用进行配置和组合。

结构组成高压开关柜的工作原理主要基于电力系统的基本理论和电路原理。

在正常工作状态下，高压开关柜通过断路器或负荷开关接通或切断电路，实现对电力设备的控制和保护。

当电路出现故障时，高压开关柜内的保护装置会自动切断故障电路，避免事故扩大。

同时，高压开关柜还通过互感器、避雷器等设备对电力系统进行监测和保护，确保电力系统的安全稳定运行。

工作原理结构组成与工作原理技术参数与性能指标•技术参数：高压开关柜的主要技术参数包括额定电压、额定电流、额定短路开断电流、额定短时耐受电流和额定峰值耐受电流等。

这些参数反映了高压开关柜在正常工作状态和短路故障状态下的电气性能要求。

•性能指标：高压开关柜的性能指标主要包括机械性能、电气性能、温升性能、防护等级和可靠性等。

这些指标反映了高压开关柜在使用过程中的安全性、稳定性和可靠性要求。

例如，机械性能要求高压开关柜的操作灵活、准确；电气性能要求其在各种工作状态下具有良好的绝缘性能和导电性能；温升性能要求其在长期运行过程中不会产生过高的温升，以保证电器元件的正常工作；防护等级则要求其具有足够的防护能力，以防止外部因素对设备造成损害；可靠性则要求其在规定的使用条件下能够长期稳定运行，减少故障发生的概率。

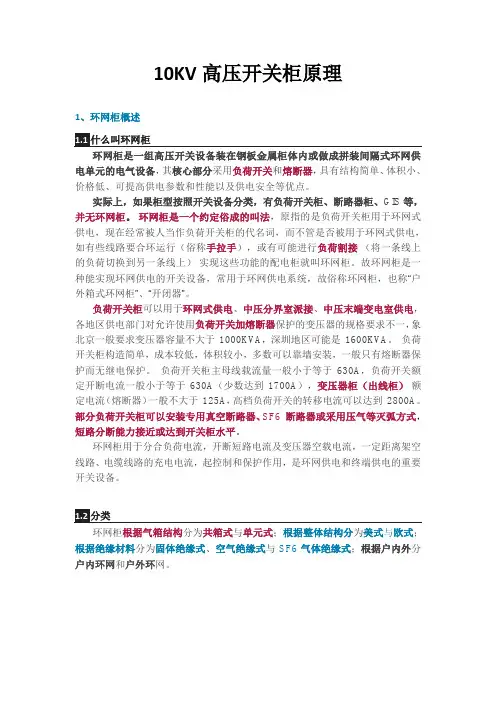

10KV高压开关柜原理1、环网柜概述1.1什么叫环网柜环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。

实际上，如果柜型按照开关设备分类，有负荷开关柜、断路器柜、GIS等，并无环网柜。

环网柜是一个约定俗成的叫法，原指的是负荷开关柜用于环网式供电，现在经常被人当作负荷开关柜的代名词，而不管是否被用于环网式供电，如有些线路要合环运行（俗称手拉手），或有可能进行负荷割接（将一条线上的负荷切换到另一条线上）实现这些功能的配电柜就叫环网柜。

故环网柜是一种能实现环网供电的开关设备，常用于环网供电系统，故俗称环网柜，也称“户外箱式环网柜”、“开闭器”。

负荷开关柜可以用于环网式供电、中压分界室派接、中压末端变电室供电，各地区供电部门对允许使用负荷开关加熔断器保护的变压器的规格要求不一，象北京一般要求变压器容量不大于1000KVA，深圳地区可能是1600KVA。

负荷开关柜构造简单，成本较低，体积较小，多数可以靠墙安装，一般只有熔断器保护而无继电保护。

负荷开关柜主母线载流量一般小于等于630A，负荷开关额定开断电流一般小于等于630A（少数达到1700A），变压器柜（出线柜）额定电流（熔断器）一般不大于125A，高档负荷开关的转移电流可以达到2800A。

部分负荷开关柜可以安装专用真空断路器、SF6 断路器或采用压气等灭弧方式，短路分断能力接近或达到开关柜水平。

环网柜用于分合负荷电流，开断短路电流及变压器空载电流，一定距离架空线路、电缆线路的充电电流，起控制和保护作用，是环网供电和终端供电的重要开关设备。

环网柜根据气箱结构分为共箱式与单元式；根据整体结构分为美式与欧式；根据绝缘材料分为固体绝缘式、空气绝缘式与SF6气体绝缘式；根据户内外分户内环网和户外环网。

户外设计，体积小、免维护。

坚固的内壳体和外壳体，抗外力和防爆能力强，外壳采用不锈钢或绿色箱体。
