10KV高压开关柜控制原理

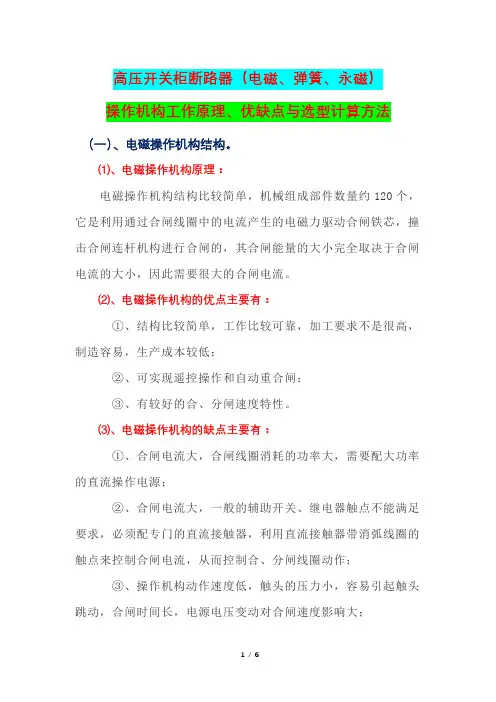

高压开关柜断路器（电磁、弹簧、永磁）操作机构工作原理、优缺点与选型计算方法（一）、电磁操作机构结构。

⑴、电磁操作机构原理：电磁操作机构结构比较简单，机械组成部件数量约120个，它是利用通过合闸线圈中的电流产生的电磁力驱动合闸铁芯，撞击合闸连杆机构进行合闸的，其合闸能量的大小完全取决于合闸电流的大小，因此需要很大的合闸电流。

⑵、电磁操作机构的优点主要有：①、结构比较简单，工作比较可靠，加工要求不是很高，制造容易，生产成本较低；②、可实现遥控操作和自动重合闸；③、有较好的合、分闸速度特性。

⑶、电磁操作机构的缺点主要有：①、合闸电流大，合闸线圈消耗的功率大，需要配大功率的直流操作电源；②、合闸电流大，一般的辅助开关、继电器触点不能满足要求，必须配专门的直流接触器，利用直流接触器带消弧线圈的触点来控制合闸电流，从而控制合、分闸线圈动作；③、操作机构动作速度低，触头的压力小，容易引起触头跳动，合闸时间长，电源电压变动对合闸速度影响大；④、耗费材料多，机构笨重；⑤、户外变电所断路器的本体和操作机构一般都组装在一起，这种一体式的断路器一般只具备电动合、电动分和手动分的功能，而不具备手动合的功能，当操作机构箱出现故障而使断路器拒绝电动时，就必须停电进行处理。

（二）、弹簧操作机构。

⑴、弹簧操作机构结构：①、弹簧操作机构由弹簧贮能、合闸维持、分闸维持、分闸4个部分组成，零部件数量较多，约200个，利用机构内弹簧拉伸和收缩所储存的能量进行断路器合、分闸控制操作。

②、弹簧能量的储存由储能电机减速机构的运行来实现，而断路器的合、分闸动作靠合、分闸线圈来控制，因此断路器合、分闸操作的能量取决于弹簧储存的能量而与电磁力的大小无关，不需太大的合、分闸电流。

⑵、弹簧操作机构的优点主要有：①、合与分闸电流不大，不需要大功率的操作电源；②、既可远方电动储能，电动合、分闸，也可就地手动储能，手动合、分闸，因此在操作电源消失或出现操作机构拒绝电动的情况下也可以进行手动合、分闸操作；③、合与分闸动作速度快，不受电源电压变动的影响，且能快速自动重合闸；④、储能电机功率小，可交直流两用；⑤、弹簧操作机构可使能量传递获得最佳匹配，并使各种开断电流规格的断路器通用同一种操作机构，选用不同的储能弹簧即可，性价比优。

10KV高压开关柜操作(培训课件)目录CONTENCT •高压开关柜基本概念与原理•10KV高压开关柜操作规范•设备检查与维护保养方法•安全防护措施及应急处理方案•实际操作演示与学员互动环节01高压开关柜基本概念与原理高压开关柜定义及作用高压开关柜定义高压开关柜是一种用于电力系统中的高压设备，主要用于控制和保护高压电气设备，具有接通、切断和转换电路的功能。

高压开关柜作用在电力系统中，高压开关柜起到分配电能、控制设备启停、保护电路和设备安全等作用。

它是电力系统中的重要组成部分，对于保障电力系统的安全稳定运行具有重要意义。

高压开关柜主要由柜体、断路器、负荷开关、隔离开关、接地开关、互感器、避雷器、母线、连接件和二次设备等组成。

其中，柜体是高压开关柜的主体部分，用于安装和固定各种电器元件；其他电器元件则根据各自的功能和作用进行配置和组合。

结构组成高压开关柜的工作原理主要基于电力系统的基本理论和电路原理。

在正常工作状态下，高压开关柜通过断路器或负荷开关接通或切断电路，实现对电力设备的控制和保护。

当电路出现故障时，高压开关柜内的保护装置会自动切断故障电路，避免事故扩大。

同时，高压开关柜还通过互感器、避雷器等设备对电力系统进行监测和保护，确保电力系统的安全稳定运行。

工作原理结构组成与工作原理技术参数与性能指标•技术参数：高压开关柜的主要技术参数包括额定电压、额定电流、额定短路开断电流、额定短时耐受电流和额定峰值耐受电流等。

这些参数反映了高压开关柜在正常工作状态和短路故障状态下的电气性能要求。

•性能指标：高压开关柜的性能指标主要包括机械性能、电气性能、温升性能、防护等级和可靠性等。

这些指标反映了高压开关柜在使用过程中的安全性、稳定性和可靠性要求。

例如，机械性能要求高压开关柜的操作灵活、准确；电气性能要求其在各种工作状态下具有良好的绝缘性能和导电性能；温升性能要求其在长期运行过程中不会产生过高的温升，以保证电器元件的正常工作；防护等级则要求其具有足够的防护能力，以防止外部因素对设备造成损害；可靠性则要求其在规定的使用条件下能够长期稳定运行，减少故障发生的概率。

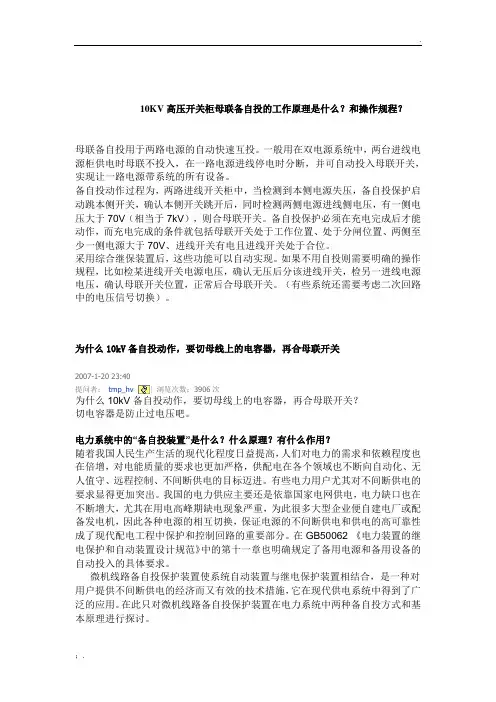

10KV高压开关柜母联备自投的工作原理是什么？和操作规程？母联备自投用于两路电源的自动快速互投。

一般用在双电源系统中，两台进线电源柜供电时母联不投入，在一路电源进线停电时分断，并可自动投入母联开关，实现让一路电源带系统的所有设备。

备自投动作过程为，两路进线开关柜中，当检测到本侧电源失压，备自投保护启动跳本侧开关，确认本侧开关跳开后，同时检测两侧电源进线侧电压，有一侧电压大于70V（相当于7kV），则合母联开关。

备自投保护必须在充电完成后才能动作，而充电完成的条件就包括母联开关处于工作位置、处于分闸位置、两侧至少一侧电源大于70V、进线开关有电且进线开关处于合位。

采用综合继保装置后，这些功能可以自动实现。

如果不用自投则需要明确的操作规程，比如检某进线开关电源电压，确认无压后分该进线开关，检另一进线电源电压，确认母联开关位置，正常后合母联开关。

（有些系统还需要考虑二次回路中的电压信号切换）。

为什么10kV备自投动作，要切母线上的电容器，再合母联开关2007-1-20 23:40提问者：tmp_hv|浏览次数：3906次为什么10kV备自投动作，要切母线上的电容器，再合母联开关？切电容器是防止过电压吧。

电力系统中的“备自投装置”是什么？什么原理？有什么作用？随着我国人民生产生活的现代化程度日益提高，人们对电力的需求和依赖程度也在倍增，对电能质量的要求也更加严格，供配电在各个领域也不断向自动化、无人值守、远程控制、不间断供电的目标迈进。

有些电力用户尤其对不间断供电的要求显得更加突出。

我国的电力供应主要还是依靠国家电网供电，电力缺口也在不断增大，尤其在用电高峰期缺电现象严重，为此很多大型企业便自建电厂或配备发电机，因此各种电源的相互切换，保证电源的不间断供电和供电的高可靠性成了现代配电工程中保护和控制回路的重要部分。

在GB50062 《电力装置的继电保护和自动装置设计规范》中的第十一章也明确规定了备用电源和备用设备的自动投入的具体要求。

10KV开‎关柜二次接‎线图解1、综述10kV开关柜的主要部分‎包括：真空断路器‎、电流互感器‎、就地安装的‎微机保护装‎置、操作回路附‎件（把手、指示灯、压板等等）、各种位置辅‎助开关。

其中，断路器与电‎流互感器安‎装在开关柜内部，微机保护、附件、电度表安装‎在继电器室‎（沿用以前的‎叫法，其实已经没‎有继电器了‎）的面板上，端子排与各‎种电源空气‎开关安装在‎继电器室内‎部，端子排通过‎控制电缆或‎专用插座与‎断路器机构‎连接。

理解开关柜‎的二次接线‎，我们需要找‎到两份图纸‎：综自厂家提‎供的保护原‎理图、接线图；开关柜厂家提供的‎二次原理图‎、配线图、端子排图、断路器机构‎原理图。

济南亿丰机‎械制造有限‎公司生产供‎应铜铝母线‎排冲孔剪切‎机折平弯机‎折立弯机压‎花机压平机‎电话053‎1-87352‎188综自厂的图‎纸是开关柜厂家的设计‎原始依据，也是我们审‎核开关柜厂‎家图纸的依‎据。

开关厂的原理图‎一般都是根‎据综自厂的‎原理图修改‎的，再示意性的‎画出电流、电压、信号量的输‎入，控制量的输‎出。

2、10kV电‎缆出线中置‎柜的二次接‎线KYN28‎A（GZS1）中置柜是城‎区变电站使‎用最多的1‎0kV开关‎柜型式，从正面看，它明显分成‎三部分，最上面是继‎电器室，中间是断路器室，下面是空室‎（什么也没有‎），母线等高压设备‎安装在背面‎的柜体内。

如图8-1-1所示。

图8-1-12.1继电器室‎继电器室的‎面板上，安装有微机‎保护装置、操作把手、保护出口压‎板、指示灯（合位红灯、分位绿灯、储能完成黄‎灯）；继电器室内‎，安装有端子‎排、微机保护控‎制回路直流‎电源开关、微机保护工‎作直流电源‎、储能电机工‎作电源开关（直流或交流‎）。

图8-1-1是早期开关柜的图片，继电器室就‎是安装电流‎表和指示灯‎的位置。

2.2断路器室‎10kV中‎置柜最常用‎的断路器是‎V S1真空‎断路器，断路器机构内的接‎线通过专用‎插座与继电‎器室的端子‎排联接。

2021 高压开关柜结构原理说明[键入作者姓名]2021/2/23高压开关柜（KYN28A-12）结构原理说明在电力系统中，10kV 高压开关柜的应用极其广泛。

其中KYN28A-12 金属铠装移开式开关设备更是被大量用于电力系统中。

由于介绍高压开关柜的篇幅较长，本文主要从结构方面详细介绍KYN28A-12 开关柜，希望能给大家对KYN28A-12 开关柜的设计及技术交流带来一定帮助。

一、基本结构配置一＞开关柜基本组成：固定的柜体和可移开的真空断路器手车。

柜体分为四个小室：母线室、断路器室、电缆室和低压室。

开关柜的基本柜型：进线柜和馈线柜。

其他派生的柜型：母线分段柜、计量柜、PT 柜、所用变柜等。

此外，尚有配置固定式负荷开关、真空接触器手车、隔离手车等方案。

开关柜可靠墙或面对面安装，可充分满足现场的具体要求。

在母线分段系统中，必须有两台专用的开关柜，即带有断路器手车的母线联接柜和隔离柜(也可是PT 柜或计量柜)。

详细配置如下图示说明—KYN28-12 进/出线柜基本结构剖面图（一）隔室：A 母线室B 断路器室C 电缆室D 低压室（二）主要零部件：1 母线2 绝缘子3 静触头4 触头盒5 电流互感器6 接地开关7 电缆终端8 避雷器9 零序电流互感器10 断路器手车10.1 滑动把手10.2 锁键（联到滑动把手）11 控制和保护单元12 穿墙套管（三）主要附件：13 丝杠机构操作孔14 电缆夹15.1 电缆密封圈15.2 连接板16 接地排17 二次插头17.1 联锁杆18 压力释放板19 起吊吊环20 运输小车20.1 锁杆20.2 调节轮20.3 导向杆二＞柜体外形尺寸:( 标准架空进出线方案; 电缆进出线方案)①电缆进出线及联络柜标准方案: 宽800(1000)×深1500×高2300②架空进出线标准方案: 宽800(1000)×深1660×高2300二、外壳和隔板开关柜的外壳和隔板由优质钢板(包括2mm 厚的敷铝锌板和2mm 厚的镀锌板，门板选用2mm 厚的冷轧钢板表面喷漆)制成，具有很强的抗氧化、耐腐蚀功能，且刚度和机械强度比普通低碳钢板高。

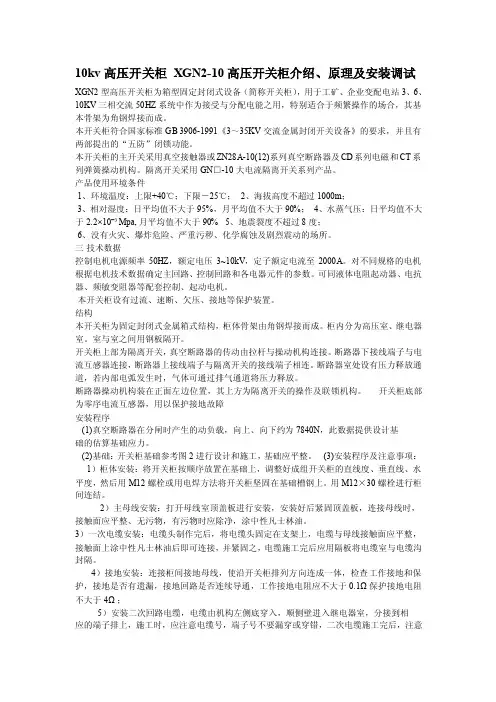

10kv高压开关柜XGN2-10高压开关柜介绍、原理及安装调试XGN2型高压开关柜为箱型固定封闭式设备（简称开关柜），用于工矿、企业变配电站3、6、10KV三相交流50HZ系统中作为接受与分配电能之用，特别适合于频繁操作的场合，其基本骨架为角钢焊接而成。

本开关柜符合国家标准GB 3906-1991《3～35KV交流金属封闭开关设备》的要求，并且有两部提出的“五防”闭锁功能。

本开关柜的主开关采用真空接触器或ZN28A-10(12)系列真空断路器及CD系列电磁和CT系列弹簧操动机构。

隔离开关采用GN□-10大电流隔离开关系列产品。

产品使用环境条件1、环境温度：上限+40℃；下限－25℃；2、海拔高度不超过1000m；3、相对湿度：日平均值不大于95%，月平均值不大于90%；4、水蒸气压：日平均值不大于2.2×10‾³Mpa, 月平均值不大于90%5、地震裂度不超过8度；6、没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。

三技术数据控制电机电源频率50HZ，额定电压3~10kV，定子额定电流至2000A。

对不同规格的电机根据电机技术数据确定主回路、控制回路和各电器元件的参数。

可同液体电阻起动器、电抗器、频敏变阻器等配套控制、起动电机。

本开关柜设有过流、速断、欠压、接地等保护装置。

结构本开关柜为固定封闭式金属箱式结构，柜体骨架由角钢焊接而成。

柜内分为高压室、继电器室。

室与室之间用钢板隔开。

开关柜上部为隔离开关，真空断路器的传动由拉杆与操动机构连接。

断路器下接线端子与电流互感器连接，断路器上接线端子与隔离开关的接线端子相连。

断路器室处设有压力释放通道，若内部电弧发生时，气体可通过排气通道将压力释放。

断路器操动机构装在正面左边位置，其上方为隔离开关的操作及联锁机构。

开关柜底部为零序电流互感器，用以保护接地故障安装程序(1)真空断路器在分闸时产生的动负载，向上、向下约为7840N，此数据提供设计基础的估算基础应力。

10KV高压开关柜母联备自投的工作原理是什么？和操作规程？母联备自投用于两路电源的自动快速互投。

一般用在双电源系统中，两台进线电源柜供电时母联不投入，在一路电源进线停电时分断，并可自动投入母联开关，实现让一路电源带系统的所有设备。

备自投动作过程为，两路进线开关柜中，当检测到本侧电源失压，备自投保护启动跳本侧开关，确认本侧开关跳开后，同时检测两侧电源进线侧电压，有一侧电压大于70V（相当于7kV），则合母联开关。

备自投保护必须在充电完成后才能动作，而充电完成的条件就包括母联开关处于工作位置、处于分闸位置、两侧至少一侧电源大于70V、进线开关有电且进线开关处于合位。

采用综合继保装置后，这些功能可以自动实现。

如果不用自投则需要明确的操作规程，比如检某进线开关电源电压，确认无压后分该进线开关，检另一进线电源电压，确认母联开关位置，正常后合母联开关。

（有些系统还需要考虑二次回路中的电压信号切换）。

为什么10kV备自投动作，要切母线上的电容器，再合母联开关2007-1-20 23:40提问者：tmp_hv|浏览次数：3906次为什么10kV备自投动作，要切母线上的电容器，再合母联开关？切电容器是防止过电压吧。

电力系统中的“备自投装置”是什么？什么原理？有什么作用？随着我国人民生产生活的现代化程度日益提高，人们对电力的需求和依赖程度也在倍增，对电能质量的要求也更加严格，供配电在各个领域也不断向自动化、无人值守、远程控制、不间断供电的目标迈进。

有些电力用户尤其对不间断供电的要求显得更加突出。

我国的电力供应主要还是依靠国家电网供电，电力缺口也在不断增大，尤其在用电高峰期缺电现象严重，为此很多大型企业便自建电厂或配备发电机，因此各种电源的相互切换，保证电源的不间断供电和供电的高可靠性成了现代配电工程中保护和控制回路的重要部分。

在GB50062 《电力装置的继电保护和自动装置设计规范》中的第十一章也明确规定了备用电源和备用设备的自动投入的具体要求。

10KV高压开关柜原理1、环网柜概述1。

1什么叫环网柜环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器,具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点.实际上,如果柜型按照开关设备分类，有负荷开关柜、断路器柜、GIS等，并无环网柜. 环网柜是一个约定俗成的叫法,原指的是负荷开关柜用于环网式供电，现在经常被人当作负荷开关柜的代名词,而不管是否被用于环网式供电,如有些线路要合环运行（俗称手拉手），或有可能进行负荷割接（将一条线上的负荷切换到另一条线上）实现这些功能的配电柜就叫环网柜。

故环网柜是一种能实现环网供电的开关设备，常用于环网供电系统，故俗称环网柜，也称“户外箱式环网柜”、“开闭器”。

负荷开关柜可以用于环网式供电、中压分界室派接、中压末端变电室供电，各地区供电部门对允许使用负荷开关加熔断器保护的变压器的规格要求不一，象北京一般要求变压器容量不大于1000KVA，深圳地区可能是1600KVA. 负荷开关柜构造简单，成本较低，体积较小,多数可以靠墙安装，一般只有熔断器保护而无继电保护。

负荷开关柜主母线载流量一般小于等于630A,负荷开关额定开断电流一般小于等于630A(少数达到1700A),变压器柜（出线柜）额定电流（熔断器）一般不大于125A，高档负荷开关的转移电流可以达到2800A。

部分负荷开关柜可以安装专用真空断路器、SF6 断路器或采用压气等灭弧方式，短路分断能力接近或达到开关柜水平。

环网柜用于分合负荷电流，开断短路电流及变压器空载电流，一定距离架空线路、电缆线路的充电电流,起控制和保护作用，是环网供电和终端供电的重要开关设备。

1。

2分类环网柜根据气箱结构分为共箱式与单元式；根据整体结构分为美式与欧式；根据绝缘材料分为固体绝缘式、空气绝缘式与SF6气体绝缘式；根据户内外分户内环网和户外环网。

1.2。

1 美式环网柜户外设计，体积小、免维护。

高压开关柜工作原理
高压开关柜是一种电力设备，主要用于电力系统中对高压电路的控制、保护和监测。

其工作原理是将高压电路划分为若干个电气单元，每个电气单元都装有开关和保护装置。

当需要对电路进行控制或保护时，通过高压开关柜中的开关和保护装置来实现。

高压开关柜的组成结构包括主体、开关、隔离开关、断路器、负荷开关、电流互感器、电压互感器、保护继电器、控制电源、信号电缆等。

其中，主体是高压开关柜的支撑结构，起到支撑、固定和隔离作用；开关是高压开关柜的核心部件，主要用于控制电路的开闭；隔离开关用于隔离和切断电路；断路器用于断开电路，以保护负载和设备；负荷开关用于控制和保护负载；电流互感器和电压互感器用于测量电流和电压，为保护和控制提供信号；保护继电器用于对电路进行保护；控制电源用于供给高压开关柜内部的各个元件所需的电能；信号电缆用于传输信号。

在高压开关柜的工作过程中，主要涉及到以下几个方面：控制、保护、监测和维护。

控制是指通过开关控制电路的开闭，以实现对电路的操作；保护是指通过保护装置对电路进行保护，以保证设备和负载的安全；监测是指通过电流互感器和电压互感器对电路进行测量，以实现对电路运行状态的监测；维护是指对高压开关柜进行日常维护和检修，以保证设备的正常运行。

高压开关柜是电力系统中不可或缺的设备，其工作原理是通过开关、保护装置等组成的系统，实现对电路的控制、保护和监测。

在日常使用中，需要注意对高压开关柜的维护和检修，以确保设备的正常运行。

10kv高压开关柜结构及工作原理10kv高压开关柜结构及工作原理10kv高压开关柜KYN28A铠装型开式交流金属封闭开关柜，具有防止带负荷推拉断路器手车、防止误分合断路器，防止接地开关处在闭合位置时关合断路器、防止误入带电隔室、防止带电时误合接地开关等连锁功能。

进线开关配备ABB公司的VD4真空断路器，负荷开关配ZN63A-12型真空断路器和JCZR16-7.2J型接触器-熔断器组合开关。

一、结构概述：1. 型号含义：2. 结构：图中：A---母线室B---断路器手车室C---电缆室D---继电器仪表室1—泄压装置；2—外壳；3—分支小母线；4—母线套管；5—主母线；6—静触头；7—触头盒；8—电流互感器；9—接地开关；10—电缆；11—避雷器；12—接地母线；13—装卸式隔板；14—隔板（活门）；15—二次触头；16—断路器手车；17—加热装置；18—可抽出式水平隔板；19—接地开关操作机构；20—控制小线槽；21—电缆封板。

开关柜的柜体为组装式结构，开关柜不靠墙安装。

柜体分四个单独的隔室：手车室、主母线室、电缆室、继电器仪表室。

柜体外壳防护等级IP42,各小室间防护等级IP2X。

2.1 手车：手车由开关柜的主元件和推进用底盘车组成。

手车采用中置式结构，通过一台专用转运车可方便地进行手车进出柜的操作。

以断路器为例：手车的下部为推进用的底盘车，断路器固定安装在底盘车上。

底盘车内设置有推进机构，用以实现对断路器手车的进出车操作。

底盘车内还设置有连锁机构，用以实现断路器和柜体之间的各项连锁2.2 手车室：隔室两侧安装了轨道，供手车在柜内移动时的导向和定位。

静触头盒的隔板（活门）安装在手车室后侧。

手车从断开位置/试验位置向工作位置移动的过程中，遮挡上、下静触头盒的活门自动打开；手车反方向移动时，活门自动关闭，直至手车退至断开位置/试验位置而完全遮挡住静触头盒，形成隔室间有效的隔离。

断路器室的门上有观察窗，通过观察窗可以观察隔室内手车所处位置、断路器的合、分闸显示、储能状况等状态。

高压配电箱作用及工作原理
高压配电箱是电力系统中的重要设备，主要用于控制和保护高压电力网络。

它起到以下几个作用：
1. 配电：高压配电箱将电力系统的高压电能分配给各个低压设备和用户。

通过配电开关，可以将电流导向不同的回路，实现电力供应的合理分配。

2. 控制：高压配电箱中配置了各种控制设备，如开关、保护装置、电动机控制器等。

这些设备可以实现对电力系统的开关控制、起停控制、电流、电压等参数的调节和监控，确保电力系统的安全和稳定运行。

3. 保护：高压配电箱中装有各种保护装置，如断路器、熔断器、过流保护器、过压保护器等。

这些装置可以在电力系统出现故障或异常时，及时切断电源，保护设备和人员的安全。

高压配电箱的工作原理如下：
1. 电力输入：高压配电箱通过进线柜接受来自电力系统的高压电。

进线柜中的开关将电力输入到高压配电箱的总开关上。

2. 分配：总开关将电能分配给不同的配电开关柜。

根据各个回路的需求，配电开关柜可以选择打开或关闭，将电能导向相应的回路。

3. 控制：配电开关柜中配置了各种电气控制装置，如继电器、
变压器、接触器等。

这些装置可以实现对电力系统的控制和调节，如起停控制、电流电压调节等。

4. 保护：配电开关柜中装有各种保护装置，如断路器、熔断器等。

这些装置通过监测电流、电压等参数，可以在电力系统出现故障或异常时，自动切断电源，保护设备和人员的安全。

5. 输出：通过配电开关柜，高压配电箱将电能输出给各个低压设备和用户，实现电力的供应和使用。

总之，高压配电箱通过控制和保护装置，实现对电力系统的控制、保护和分配，确保电力系统的安全和稳定运行。

高压开关柜的工作原理高压开关柜是电力系统中常见的一种电气设备，主要用于分配、控制和保护高压电力设备。

它的工作原理是通过对电流的控制和保护，确保电力系统的正常运行和故障时的安全操作。

高压开关柜由断路器和其他附属设备组成，如隔离开关、负荷开关、电流互感器、电容器等。

这些器件的组合可以根据实际需求进行灵活搭配。

高压开关柜的工作原理可以分为以下几个方面：1. 控制电路：高压开关柜通过控制电路来实现对电力设备的操作。

控制电路可以是手动操作的，也可以是自动化控制的。

手动操作时，操作人员通过操作按钮、开关、压力继电器等控制元件来实现对电路的开关和分合操作。

自动化控制时，通常采用微机继电器或PLC来实现对开关柜的远程控制。

2. 保护装置：高压开关柜的另一个重要功能是对电力设备进行保护。

保护装置可以对电流、电压、温度等参数进行监测，一旦发现异常情况就会触发保护动作，如断路器跳闸、告警等。

保护装置常见的类型有过流保护、短路保护、接地保护等。

3. 分配电路：高压开关柜是电力系统中的分配中心，通过高压进线和出线，将电力分配给不同的电气设备。

开关柜内部的母线系统起到电力分配的作用，通过隔离开关和负荷开关进行分支和控制操作。

4. 监测装置：高压开关柜通常配备有各种类型的监测装置，用于监测电气设备的运行状况和参数。

常见的监测装置有电流互感器、电压互感器、温度传感器等。

这些装置可以帮助运维人员及时了解设备的运行情况，做出正确的操作和维护决策。

5. 短路电流：高压开关柜在发生短路故障时，能够将高短路电流迅速切断，保护电力设备免受损害。

断路器通常具有较高的开断能力，能够快速切断短路电流，避免故障蔓延和设备损坏。

6. 环境保护：高压开关柜通常采用密闭式设计，具有防尘、防潮、防火等功能，能够在恶劣的环境条件下正常运行。

此外，开关柜通常还配备有通风装置和温度控制装置，以确保内部温度处于安全范围。

总之，高压开关柜的工作原理是通过对电流的控制和保护，确保电力系统的正常运行和故障时的安全操作。

10KV高压开关柜母联备自投的工作原理是什么？和操作规程？10KV高压开关柜母联备自投的工作原理是什么？和操作规程？提问者:陈孔民2013-8-21满意回答（一）10kV开闭站KYN28高压开关柜技术规范5.1.1 开关量技术指标（1）输入方式：可直接输入（装置内设光电耦合）（2）输入电压：220VDC、110VDC、24VDC（3）分辨率：站内分辨率1ms（4）抖动抑制：接点抖动时间在线整定2ms-999ms，级差1ms 5.1.1 脉冲量技术指标（针对机械电度表）（1）输入方式：光电耦合输入（2）输入电压：24VDC（3）抖动抑制：测量脉冲宽度在线整定2ms-999ms，级差1ms （4）脉冲量初始值：在线整定5.1.1 .开出量技术指标（1）输出方式：密封继电器无源接点输出（2）容量：接通负载能力5A /380VAC，不能进行断弧操作（3）控制方式：接点两级返校、闭锁（4）输出脉宽：在线整定0.1s-99.9s，级差0.1s5.1.2 数字型微机保护装置的功能及容量5.1.2 .1 保护功能：（1）三段低电压方向过流保护（其中第三段可选择为定时限或反时限）；（2）独立的加速段过流保护；（3）三相一次重合闸（可选择为检同期、检无压或不检定）；（4）零序过流保护、小电流接地选线；（5）过负荷保护（跳闸或告警可选择）；（6）低周减载、低压减载；（7）TV断线检测、控制回路断线检测；（8）母线绝缘监察功能；5.1.2 .2 测控功能（1）交流遥测功能一条线路的三相相电压、三相相电流、一相零序电压及1 路线路侧电压、1 路零序电流的交流模拟量输入采集、计算和上传。

根据输入的模拟量，计算电压U、电流I、有功功率P、无功功率Q、功率因数Cosφ、母线侧频率F1 和线路侧频率F2等。

（2）遥信功能不少于16 路遥信输入；（4）遥控功能3 路的遥控分、合、空节点输出，用于远方操作断路器或电动隔离开关操作，采用两级闭锁电源方式。
