高压开关柜工作原理

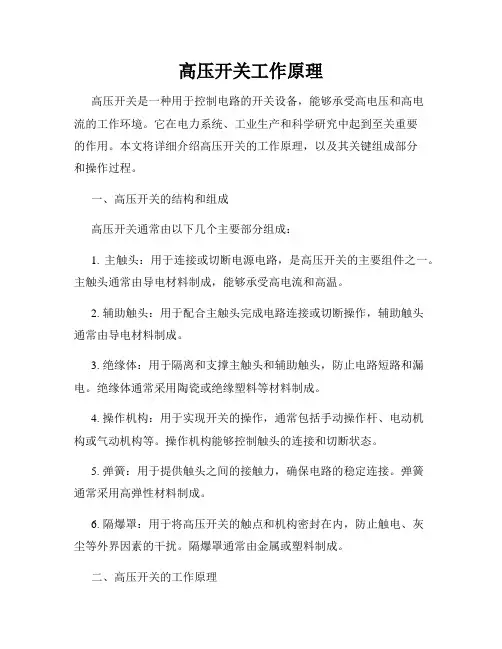

高压开关工作原理高压开关是一种用于控制电路的开关设备，能够承受高电压和高电流的工作环境。

它在电力系统、工业生产和科学研究中起到至关重要的作用。

本文将详细介绍高压开关的工作原理，以及其关键组成部分和操作过程。

一、高压开关的结构和组成高压开关通常由以下几个主要部分组成：1. 主触头：用于连接或切断电源电路，是高压开关的主要组件之一。

主触头通常由导电材料制成，能够承受高电流和高温。

2. 辅助触头：用于配合主触头完成电路连接或切断操作，辅助触头通常由导电材料制成。

3. 绝缘体：用于隔离和支撑主触头和辅助触头，防止电路短路和漏电。

绝缘体通常采用陶瓷或绝缘塑料等材料制成。

4. 操作机构：用于实现开关的操作，通常包括手动操作杆、电动机构或气动机构等。

操作机构能够控制触头的连接和切断状态。

5. 弹簧：用于提供触头之间的接触力，确保电路的稳定连接。

弹簧通常采用高弹性材料制成。

6. 隔爆罩：用于将高压开关的触点和机构密封在内，防止触电、灰尘等外界因素的干扰。

隔爆罩通常由金属或塑料制成。

二、高压开关的工作原理高压开关的工作原理主要涉及到触点的连接和切断过程。

当操作机构将触点压紧时，主触头和辅助触头之间建立起了电路连接。

在这种状态下，电流能够在高压开关中流动，并完成相应的电力传输任务。

当需要切断电路时，操作机构将触点分开，使主触头和辅助触头之间断开连接。

这样一来，电流无法再在高压开关中流动，电路被切断。

通过不断地重复连接和切断过程，高压开关能够实现对电路的可靠控制。

此外，高压开关还具备以下几个重要特点：1. 隔离性能：高压开关能够将电路隔离开来，确保电路之间的安全与可靠的操作。

2. 承载能力：高压开关能够承受高电流和高电压的工作条件，保证电力系统的正常运行。

3. 防护功能：高压开关能够防止电弧、漏电等安全隐患，提高电路的安全性。

4. 响应速度：高压开关能够在短时间内完成连接和切断操作，保证电路的快速响应。

三、高压开关的应用领域高压开关广泛应用于各个领域，包括但不限于以下几个方面：1. 电力系统：高压开关在输电线路、变电站和电力设备中起到了至关重要的作用。

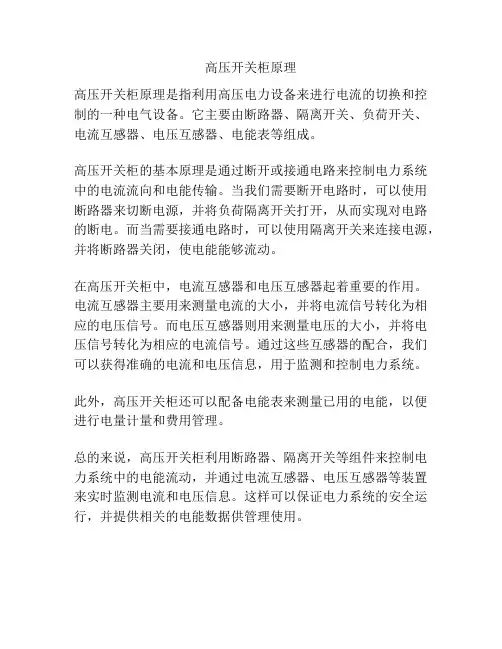

高压开关柜原理
高压开关柜原理是指利用高压电力设备来进行电流的切换和控制的一种电气设备。

它主要由断路器、隔离开关、负荷开关、电流互感器、电压互感器、电能表等组成。

高压开关柜的基本原理是通过断开或接通电路来控制电力系统中的电流流向和电能传输。

当我们需要断开电路时，可以使用断路器来切断电源，并将负荷隔离开关打开，从而实现对电路的断电。

而当需要接通电路时，可以使用隔离开关来连接电源，并将断路器关闭，使电能能够流动。

在高压开关柜中，电流互感器和电压互感器起着重要的作用。

电流互感器主要用来测量电流的大小，并将电流信号转化为相应的电压信号。

而电压互感器则用来测量电压的大小，并将电压信号转化为相应的电流信号。

通过这些互感器的配合，我们可以获得准确的电流和电压信息，用于监测和控制电力系统。

此外，高压开关柜还可以配备电能表来测量已用的电能，以便进行电量计量和费用管理。

总的来说，高压开关柜利用断路器、隔离开关等组件来控制电力系统中的电能流动，并通过电流互感器、电压互感器等装置来实时监测电流和电压信息。

这样可以保证电力系统的安全运行，并提供相关的电能数据供管理使用。

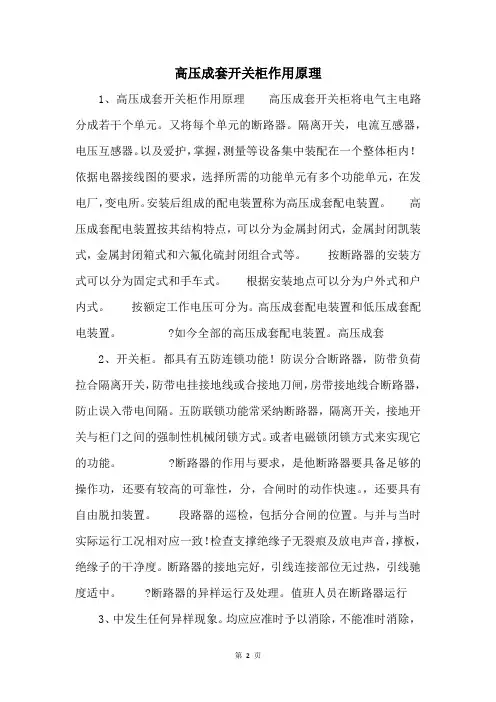

高压成套开关柜作用原理1、高压成套开关柜作用原理高压成套开关柜将电气主电路分成若干个单元。

又将每个单元的断路器。

隔离开关，电流互感器，电压互感器。

以及爱护，掌握，测量等设备集中装配在一个整体柜内！依据电器接线图的要求，选择所需的功能单元有多个功能单元，在发电厂，变电所。

安装后组成的配电装置称为高压成套配电装置。

高压成套配电装置按其结构特点，可以分为金属封闭式，金属封闭凯装式，金属封闭箱式和六氟化硫封闭组合式等。

按断路器的安装方式可以分为固定式和手车式。

根据安装地点可以分为户外式和户内式。

按额定工作电压可分为。

高压成套配电装置和低压成套配电装置。

?如今全部的高压成套配电装置。

高压成套2、开关柜。

都具有五防连锁功能！防误分合断路器，防带负荷拉合隔离开关，防带电挂接地线或合接地刀闸，房带接地线合断路器，防止误入带电间隔。

五防联锁功能常采纳断路器，隔离开关，接地开关与柜门之间的强制性机械闭锁方式。

或者电磁锁闭锁方式来实现它的功能。

?断路器的作用与要求，是他断路器要具备足够的操作功，还要有较高的可靠性，分，合闸时的动作快速。

，还要具有自由脱扣装置。

段路器的巡检，包括分合闸的位置。

与并与当时实际运行工况相对应一致！检查支撑绝缘子无裂痕及放电声音，撑板，绝缘子的干净度。

断路器的接地完好，引线连接部位无过热，引线驰度适中。

?断路器的异样运行及处理。

值班人员在断路器运行3、中发生任何异样现象。

均应应准时予以消除，不能准时消除，使要报告上级领导，并相应计入运行记录本和设备缺陷记录本儿那。

值班人员若发觉设备有威逼电网安全运行，且不停电难以消除的缺陷，应准时报告上级领导，同时向供电部门和调度部门报告申请停电处理。

断路器有以下情形之一，请马上处理！套管有严重破损和放电现象，二六氟化硫气是严重漏气，发出操作闭锁信号三真空断路器出现真空损坏的丝丝声不能可靠合闸，合闸后声音一场，合闸铁芯上升不返回分闸脱扣器拒动。

断路器动作，分闸后，值班人员应记录故障发生时间，并马上进行事故，特巡。

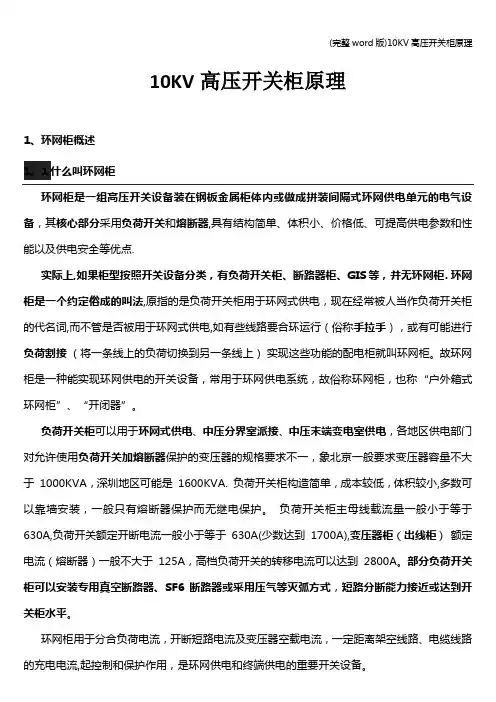

10KV高压开关柜原理1、环网柜概述1。

1什么叫环网柜环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器,具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点.实际上,如果柜型按照开关设备分类，有负荷开关柜、断路器柜、GIS等，并无环网柜. 环网柜是一个约定俗成的叫法,原指的是负荷开关柜用于环网式供电，现在经常被人当作负荷开关柜的代名词,而不管是否被用于环网式供电,如有些线路要合环运行（俗称手拉手），或有可能进行负荷割接（将一条线上的负荷切换到另一条线上）实现这些功能的配电柜就叫环网柜。

故环网柜是一种能实现环网供电的开关设备，常用于环网供电系统，故俗称环网柜，也称“户外箱式环网柜”、“开闭器”。

负荷开关柜可以用于环网式供电、中压分界室派接、中压末端变电室供电，各地区供电部门对允许使用负荷开关加熔断器保护的变压器的规格要求不一，象北京一般要求变压器容量不大于1000KVA，深圳地区可能是1600KVA. 负荷开关柜构造简单，成本较低，体积较小,多数可以靠墙安装，一般只有熔断器保护而无继电保护。

负荷开关柜主母线载流量一般小于等于630A,负荷开关额定开断电流一般小于等于630A(少数达到1700A),变压器柜（出线柜）额定电流（熔断器）一般不大于125A，高档负荷开关的转移电流可以达到2800A。

部分负荷开关柜可以安装专用真空断路器、SF6 断路器或采用压气等灭弧方式，短路分断能力接近或达到开关柜水平。

环网柜用于分合负荷电流，开断短路电流及变压器空载电流，一定距离架空线路、电缆线路的充电电流,起控制和保护作用，是环网供电和终端供电的重要开关设备。

1。

2分类环网柜根据气箱结构分为共箱式与单元式；根据整体结构分为美式与欧式；根据绝缘材料分为固体绝缘式、空气绝缘式与SF6气体绝缘式；根据户内外分户内环网和户外环网。

1.2。

1 美式环网柜户外设计，体积小、免维护。

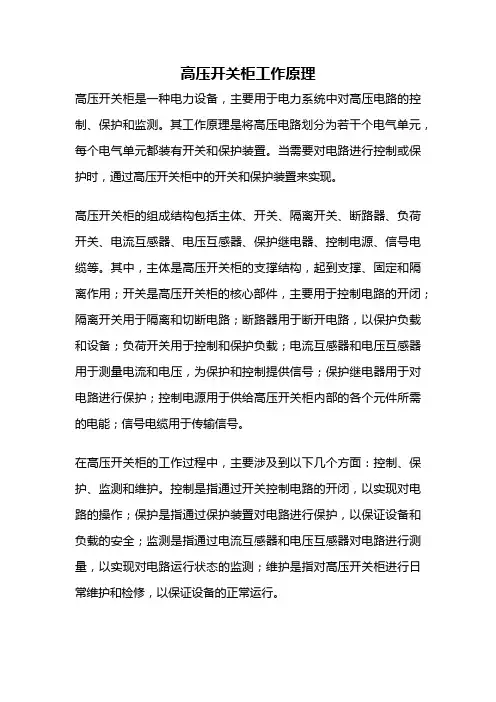

高压开关柜工作原理
高压开关柜是一种电力设备，主要用于电力系统中对高压电路的控制、保护和监测。

其工作原理是将高压电路划分为若干个电气单元，每个电气单元都装有开关和保护装置。

当需要对电路进行控制或保护时，通过高压开关柜中的开关和保护装置来实现。

高压开关柜的组成结构包括主体、开关、隔离开关、断路器、负荷开关、电流互感器、电压互感器、保护继电器、控制电源、信号电缆等。

其中，主体是高压开关柜的支撑结构，起到支撑、固定和隔离作用；开关是高压开关柜的核心部件，主要用于控制电路的开闭；隔离开关用于隔离和切断电路；断路器用于断开电路，以保护负载和设备；负荷开关用于控制和保护负载；电流互感器和电压互感器用于测量电流和电压，为保护和控制提供信号；保护继电器用于对电路进行保护；控制电源用于供给高压开关柜内部的各个元件所需的电能；信号电缆用于传输信号。

在高压开关柜的工作过程中，主要涉及到以下几个方面：控制、保护、监测和维护。

控制是指通过开关控制电路的开闭，以实现对电路的操作；保护是指通过保护装置对电路进行保护，以保证设备和负载的安全；监测是指通过电流互感器和电压互感器对电路进行测量，以实现对电路运行状态的监测；维护是指对高压开关柜进行日常维护和检修，以保证设备的正常运行。

高压开关柜是电力系统中不可或缺的设备，其工作原理是通过开关、保护装置等组成的系统，实现对电路的控制、保护和监测。

在日常使用中，需要注意对高压开关柜的维护和检修，以确保设备的正常运行。

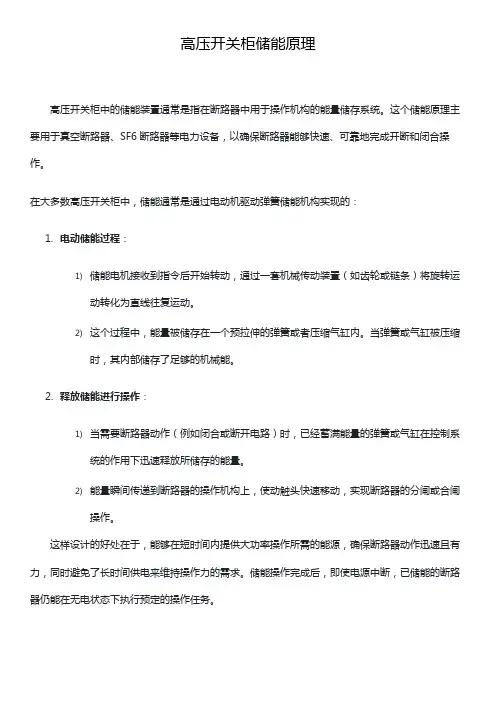

高压开关柜储能原理
高压开关柜中的储能装置通常是指在断路器中用于操作机构的能量储存系统。

这个储能原理主要用于真空断路器、SF6断路器等电力设备，以确保断路器能够快速、可靠地完成开断和闭合操作。

在大多数高压开关柜中，储能通常是通过电动机驱动弹簧储能机构实现的：
1.电动储能过程：
1)储能电机接收到指令后开始转动，通过一套机械传动装置（如齿轮或链条）将旋转运
动转化为直线往复运动。

2)这个过程中，能量被储存在一个预拉伸的弹簧或者压缩气缸内。

当弹簧或气缸被压缩
时，其内部储存了足够的机械能。

2.释放储能进行操作：
1)当需要断路器动作（例如闭合或断开电路）时，已经蓄满能量的弹簧或气缸在控制系
统的作用下迅速释放所储存的能量。

2)能量瞬间传递到断路器的操作机构上，使动触头快速移动，实现断路器的分闸或合闸
操作。

这样设计的好处在于，能够在短时间内提供大功率操作所需的能源，确保断路器动作迅速且有力，同时避免了长时间供电来维持操作力的需求。

储能操作完成后，即使电源中断，已储能的断路器仍能在无电状态下执行预定的操作任务。

高压开关柜的工作原理高压开关柜是电力系统中常见的一种电气设备，主要用于分配、控制和保护高压电力设备。

它的工作原理是通过对电流的控制和保护，确保电力系统的正常运行和故障时的安全操作。

高压开关柜由断路器和其他附属设备组成，如隔离开关、负荷开关、电流互感器、电容器等。

这些器件的组合可以根据实际需求进行灵活搭配。

高压开关柜的工作原理可以分为以下几个方面：1. 控制电路：高压开关柜通过控制电路来实现对电力设备的操作。

控制电路可以是手动操作的，也可以是自动化控制的。

手动操作时，操作人员通过操作按钮、开关、压力继电器等控制元件来实现对电路的开关和分合操作。

自动化控制时，通常采用微机继电器或PLC来实现对开关柜的远程控制。

2. 保护装置：高压开关柜的另一个重要功能是对电力设备进行保护。

保护装置可以对电流、电压、温度等参数进行监测，一旦发现异常情况就会触发保护动作，如断路器跳闸、告警等。

保护装置常见的类型有过流保护、短路保护、接地保护等。

3. 分配电路：高压开关柜是电力系统中的分配中心，通过高压进线和出线，将电力分配给不同的电气设备。

开关柜内部的母线系统起到电力分配的作用，通过隔离开关和负荷开关进行分支和控制操作。

4. 监测装置：高压开关柜通常配备有各种类型的监测装置，用于监测电气设备的运行状况和参数。

常见的监测装置有电流互感器、电压互感器、温度传感器等。

这些装置可以帮助运维人员及时了解设备的运行情况，做出正确的操作和维护决策。

5. 短路电流：高压开关柜在发生短路故障时，能够将高短路电流迅速切断，保护电力设备免受损害。

断路器通常具有较高的开断能力，能够快速切断短路电流，避免故障蔓延和设备损坏。

6. 环境保护：高压开关柜通常采用密闭式设计，具有防尘、防潮、防火等功能，能够在恶劣的环境条件下正常运行。

此外，开关柜通常还配备有通风装置和温度控制装置，以确保内部温度处于安全范围。

总之，高压开关柜的工作原理是通过对电流的控制和保护，确保电力系统的正常运行和故障时的安全操作。

高压开关柜的电气原理
高压开关柜是一种用于控制和保护高压电气设备的设备。

其电气原理包括以下几个方面：
1. 高压开关柜的主要功能是对高压电气设备进行控制，包括开关设备的操作、控制和保护。

其电气原理基于电磁原理和电气控制原理，通过控制电气信号的输入和输出来实现对高压设备的控制。

2. 高压开关柜通常采用低压控制回路，使用电磁继电器、开关、按钮等元件来实现对高压设备的控制。

通过控制回路中的控制电源和控制电流，实现对高压设备的开启、关闭、故障检测等功能。

3. 高压开关柜还包括保护功能，如过电流保护、短路保护、漏电保护等。

这些保护功能是通过监测高压设备的电流、电压等参数来实现的，一旦出现异常情况，高压开关柜会通过保护装置及时切断电源，保护设备和人身安全。

4. 高压开关柜还具有监测和显示功能，可以监测和显示高压设备的各种参数，如电流、电压、功率因数等。

通过这些监测和显示功能，维护人员可以及时了解设备的运行情况，预防设备故障和事故的发生。

总结来说，高压开关柜的电气原理是基于电磁原理和电气控制原理，通过控制电气信号的输入和输出实现对高压设备的控制、保护、监测和显示等功能。

高压开关工作原理高压开关是一种常见的电气设备，广泛应用于各种电力系统中。

它主要用于控制电路的通断和保护电力设备的安全运行。

而了解高压开关的工作原理对于正确使用和维护开关具有重要的意义。

本文将介绍高压开关的工作原理，包括结构和工作过程。

一、高压开关的结构高压开关通常由以下几个主要组成部分构成：1. 壳体：高压开关的外部壳体通常由绝缘材料制成，用于保护内部电气元件并防止触电。

2. 绝缘支撑：绝缘支撑用于将高压开关的触头与外部电路隔离，以确保电流的正常流动，并阻止短路和电弧的产生。

3. 触头：高压开关的触头通常由导电材料制成，如铜或银，用于连接或断开电源电路。

4. 操作机构：高压开关的操作机构通常由手动操作或电动执行器组成，用于控制开关的通断。

二、高压开关的工作过程高压开关的工作过程可以分为两个主要的阶段：闭合和断开。

1. 闭合：当高压开关处于闭合状态时，触头之间形成了一条连通的电流通路。

在闭合过程中，操作机构向内施加力，使触头之间接触良好，保证电流的正常传输。

2. 断开：当需要断开电路时，操作机构向外施加力，使触头之间分离。

在断开过程中，触头之间出现电弧，并逐渐熄灭。

为了防止电弧的产生对设备和人员造成危害，高压开关通常采用一系列的保护措施，如绝缘材料、推力装置和灭弧室等。

三、高压开关的工作原理高压开关的工作原理主要由以下几个方面决定：1. 绝缘能力：高压开关需要具备良好的绝缘能力，以保证在闭合状态下电流不会通过绝缘支撑传递到外部电路。

绝缘材料的选择和绝缘构造的设计是确保高压开关绝缘能力的重要因素。

2. 导电能力：高压开关的触头需要具备良好的导电能力，以确保电流的正常传输。

选择合适的导电材料，并保证触头之间的接触压力和接触面积，是提高高压开关导电能力的关键。

3. 安全性：高压开关需要具备良好的安全性能，以防止触电、短路和过载等事故的发生。

采用防护装置、安全开关和灭弧室等措施，能够有效提高高压开关的安全性。

高压开关柜图解分析设备简介开闭所设备主要由三部分组成①高压开关柜：进、出线柜；计量柜；PT柜；隔离柜；联络柜；所变柜②微机后台监控系统：工控微机；KLD-2000监控软件； KLD-9200系列微机保护装置③直流系统：GZD30-100/220直流屏与电池屏高压开关柜功能划分进、出线柜主要功能:通过柜内真空断路器来接通或断开高压回路，进线柜作用是对开闭所10KV高压电源的接通和断开，三部开闭所高压进线上一级是利民站530和567两条线路；出线柜作用是从开闭所向各配电室变压器送电。

高压柜功能划分计量柜通过柜内精度较高的电压及电流互感器来测量线路中的电度（现未接电度表）。

其互感器手车串联在高压回路中，手车必须在接通位置时后方高压回路才能得电。

高压柜功能划分PT柜通过柜内PT手车来提供给线路中的电度表、综合保护装置测量及保护电压信号。

高压柜功能划分联络、隔离柜主要功能:通过柜内真空断路器或隔离手车接通或断开高压回路。

隔离柜必须在接通位置时联络柜真空断路器才能合闸。

高压柜功能划分所变柜主要功能:通过柜内变压器（10KV/400V）为高压柜及开闭所提供专用动力及照明电源。

一、高压柜原理及构造高压开关柜柜体主要分为四个隔室①继电仪表隔室②断路器隔室③电缆隔室④母线隔室（信号母线隔室在继电仪表隔室与柜顶夹层中）1、设备结构⑴继电仪表隔室⑵断路器隔室2、设备原理（工作方式）分闸操作原理合闸动作完成后，按分闸按钮，分闸半轴在脱扣力的作用下逆时针旋转，半轴对先导分闸脱扣掣子的约束解除，机构主轴在触头压簧和分闸弹簧的作用下，作顺时针旋转，真空灭弧室的动导电杆在主轴四连杆机构及绝缘拉杆的带动下向下运动，实现断路器分闸。

3、安全注意事项倒闸操作必须执行操作票制度倒闸操作必须有两人进行；一人唱票、监护，另一人复诵命令、操作。

操作者必须使用必要的、合格的绝缘安全用具和防护安全用具。

3、简单的异常处理例如：故障跳闸首先将断路器小车摇出，到实验位置，合上接地刀，进行故障分析、处理，必须查明原因后方可恢复送电。
