高压开关柜结构及工作原理42654

高压开关柜原理
高压开关柜原理是指利用高压电力设备来进行电流的切换和控制的一种电气设备。

它主要由断路器、隔离开关、负荷开关、电流互感器、电压互感器、电能表等组成。

高压开关柜的基本原理是通过断开或接通电路来控制电力系统中的电流流向和电能传输。

当我们需要断开电路时，可以使用断路器来切断电源，并将负荷隔离开关打开，从而实现对电路的断电。

而当需要接通电路时，可以使用隔离开关来连接电源，并将断路器关闭，使电能能够流动。

在高压开关柜中，电流互感器和电压互感器起着重要的作用。

电流互感器主要用来测量电流的大小，并将电流信号转化为相应的电压信号。

而电压互感器则用来测量电压的大小，并将电压信号转化为相应的电流信号。

通过这些互感器的配合，我们可以获得准确的电流和电压信息，用于监测和控制电力系统。

此外，高压开关柜还可以配备电能表来测量已用的电能，以便进行电量计量和费用管理。

总的来说，高压开关柜利用断路器、隔离开关等组件来控制电力系统中的电能流动，并通过电流互感器、电压互感器等装置来实时监测电流和电压信息。

这样可以保证电力系统的安全运行，并提供相关的电能数据供管理使用。

高压开关柜的电气原理
高压开关柜是一种用于控制和保护高压电气设备的设备。

其电气原理包括以下几个方面：
1. 高压开关柜的主要功能是对高压电气设备进行控制，包括开关设备的操作、控制和保护。

其电气原理基于电磁原理和电气控制原理，通过控制电气信号的输入和输出来实现对高压设备的控制。

2. 高压开关柜通常采用低压控制回路，使用电磁继电器、开关、按钮等元件来实现对高压设备的控制。

通过控制回路中的控制电源和控制电流，实现对高压设备的开启、关闭、故障检测等功能。

3. 高压开关柜还包括保护功能，如过电流保护、短路保护、漏电保护等。

这些保护功能是通过监测高压设备的电流、电压等参数来实现的，一旦出现异常情况，高压开关柜会通过保护装置及时切断电源，保护设备和人身安全。

4. 高压开关柜还具有监测和显示功能，可以监测和显示高压设备的各种参数，如电流、电压、功率因数等。

通过这些监测和显示功能，维护人员可以及时了解设备的运行情况，预防设备故障和事故的发生。

总结来说，高压开关柜的电气原理是基于电磁原理和电气控制原理，通过控制电气信号的输入和输出实现对高压设备的控制、保护、监测和显示等功能。

高压开关柜结构一、KYN高压开关柜(出线柜）结构KYN高压开关柜由固定的柜体和真空断路器手车组成。

就开关柜而言，进线柜或出线柜是基本柜方案，同时有派生方案，如母线分段柜、计量柜、互感器柜等。

此外，尚有配置固定式负荷开关、真空接触器手车、隔离手车等方案。

本章以出线柜（如图1）为例说明KYN开关柜结构：外壳隔板、面板、断路器室、断路器手车、母线室、电缆室、低压室和联锁/保护等等。

图1 KYN进线或出线柜基本结构剖面图A、母线室B、断路器室C、电缆室D、低压室1、母线2、绝缘子3、静触头4、触头盒5、电流互感器6、接地开关7、电缆终端8、避雷器9、零序电流互感器 10、断路器手车 10。

1、滑动把手 10。

2、锁键（联到滑动把手） 11、控制和保护单元 12、穿墙套管 13、丝杆机构操作孔 14、电缆夹 15。

1电缆密封圈 15.2、连接板 16、接地排 17、二次插头 17。

1联锁杆 18、压力释放板 19、起吊耳 20、运输小车 20.1、小车锁定把手 20.2、调节螺栓 20。

3、锁舌1. 外壳和隔板开关柜的外壳和隔板由优质钢板制成，具有很强的抗氧化、耐腐蚀功能,且刚度和机械强度比普通低碳钢板高。

三个高压室的顶部都装有压力释放板.出现内部故障时，高压室内气压升高，由于柜门已可靠密封,高压气体将冲开压力释放板释放出来。

相邻的开关柜由各自的侧板隔开，拼柜后仍有空气缓冲层,可以防止开关柜被故障电弧贯穿熔化。

低压室D装配成独立隔室，与高压区域分隔开。

隔板将断路器室B和电缆室C隔开，即使断路器手车移开(此时活门会自动关闭)，也能防止操作者触及母线室A和电缆室C内的带电部分。

卸下紧固螺栓就可移开水平隔板，便于电缆密封终端的安装。

2. 开关柜面板开关柜面板分为二部分:仪表门，开关仪表门。

仪表门主要完成仪表检测、带电检测、信号灯监视和就地电气操作;开关仪表门主要完成开关接地开关的就地机械操作。

图2 开关柜面板1 仪表；2 电磁分合闸按钮;3 机械分合闸按钮；4名牌；5 丝杆机构手柄插口；6 观察窗;7柜内照明开关；8 高压带电显示；9 指示灯;10 电气接线图；11 接地开关操作插3. 断路器室断路器手车装在有导轨的断路器室B内,可在运行、试验(隔离）两个不同位置之间移动。

10kv高压开关柜结构及工作原理10kv高压开关柜结构及工作原理10kv高压开关柜KYN28A铠装型开式交流金属封闭开关柜，具有防止带负荷推拉断路器手车、防止误分合断路器，防止接地开关处在闭合位置时关合断路器、防止误入带电隔室、防止带电时误合接地开关等连锁功能。

进线开关配备ABB公司的VD4真空断路器，负荷开关配ZN63A-12型真空断路器和JCZR16-7.2J型接触器-熔断器组合开关。

一、结构概述：1. 型号含义：2. 结构：图中：A---母线室B---断路器手车室C---电缆室D---继电器仪表室1—泄压装置；2—外壳；3—分支小母线；4—母线套管；5—主母线；6—静触头；7—触头盒；8—电流互感器；9—接地开关；10—电缆；11—避雷器；12—接地母线；13—装卸式隔板；14—隔板（活门）；15—二次触头；16—断路器手车；17—加热装置；18—可抽出式水平隔板；19—接地开关操作机构；20—控制小线槽；21—电缆封板。

开关柜的柜体为组装式结构，开关柜不靠墙安装。

柜体分四个单独的隔室：手车室、主母线室、电缆室、继电器仪表室。

柜体外壳防护等级IP42,各小室间防护等级IP2X。

2.1 手车：手车由开关柜的主元件和推进用底盘车组成。

手车采用中置式结构，通过一台专用转运车可方便地进行手车进出柜的操作。

以断路器为例：手车的下部为推进用的底盘车，断路器固定安装在底盘车上。

底盘车内设置有推进机构，用以实现对断路器手车的进出车操作。

底盘车内还设置有连锁机构，用以实现断路器和柜体之间的各项连锁2.2 手车室：隔室两侧安装了轨道，供手车在柜内移动时的导向和定位。

静触头盒的隔板（活门）安装在手车室后侧。

手车从断开位置/试验位置向工作位置移动的过程中，遮挡上、下静触头盒的活门自动打开；手车反方向移动时，活门自动关闭，直至手车退至断开位置/试验位置而完全遮挡住静触头盒，形成隔室间有效的隔离。

断路器室的门上有观察窗，通过观察窗可以观察隔室内手车所处位置、断路器的合、分闸显示、储能状况等状态。

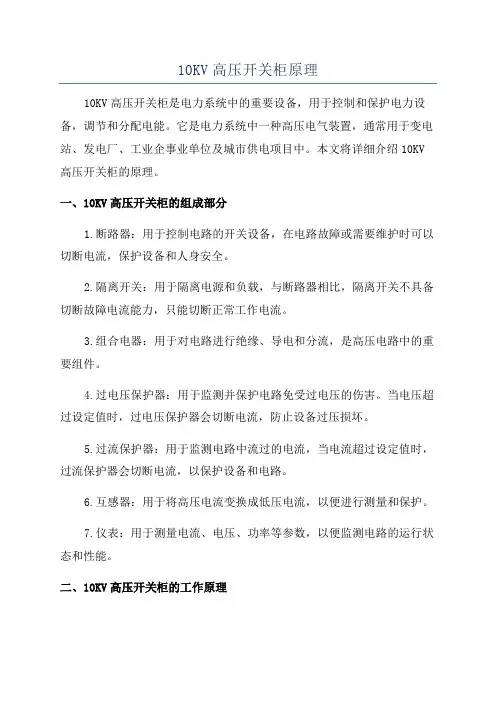

10KV高压开关柜原理10KV高压开关柜是电力系统中的重要设备，用于控制和保护电力设备，调节和分配电能。

它是电力系统中一种高压电气装置，通常用于变电站、发电厂、工业企事业单位及城市供电项目中。

本文将详细介绍10KV 高压开关柜的原理。

一、10KV高压开关柜的组成部分1.断路器：用于控制电路的开关设备，在电路故障或需要维护时可以切断电流，保护设备和人身安全。

2.隔离开关：用于隔离电源和负载，与断路器相比，隔离开关不具备切断故障电流能力，只能切断正常工作电流。

3.组合电器：用于对电路进行绝缘、导电和分流，是高压电路中的重要组件。

4.过电压保护器：用于监测并保护电路免受过电压的伤害。

当电压超过设定值时，过电压保护器会切断电流，防止设备过压损坏。

5.过流保护器：用于监测电路中流过的电流，当电流超过设定值时，过流保护器会切断电流，以保护设备和电路。

6.互感器：用于将高压电流变换成低压电流，以便进行测量和保护。

7.仪表：用于测量电流、电压、功率等参数，以便监测电路的运行状态和性能。

二、10KV高压开关柜的工作原理1.控制环节：控制环节主要由运行控制系统和继电器保护系统组成。

运行控制系统包括开关柜的控制电路、操作机构、信号灯等。

继电器保护系统主要由保护继电器和故障信号处理装置组成，用于监测电压、电流等参数，当参数超过设定范围时，保护继电器会输出信号，控制断路器等设备的动作。

2.保护环节：保护环节主要由综合保护装置、隔离器、刀闸等组成，用于对电路进行故障保护。

综合保护装置通过监测电流、电压、功率等参数，对电路进行保护，如过电压保护、过流保护、短路保护等。

3.装置环节：装置环节主要由断路器、隔离开关等组成，用于对电路进行开关操作。

断路器由电动机构控制，当电路有故障时，断路器会自动切断电流，阻止故障扩大。

隔离开关用于隔离电源和负载，与断路器相比，隔离开关不具备切断故障电流能力。

三、10KV高压开关柜的操作流程1.检查开关柜的工作环境和周围环境，确保安全。

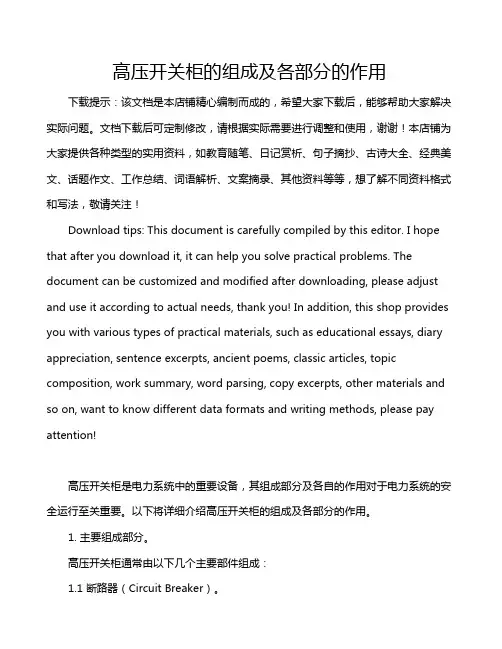

高压开关柜的组成及各部分的作用下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!高压开关柜是电力系统中的重要设备，其组成部分及各自的作用对于电力系统的安全运行至关重要。

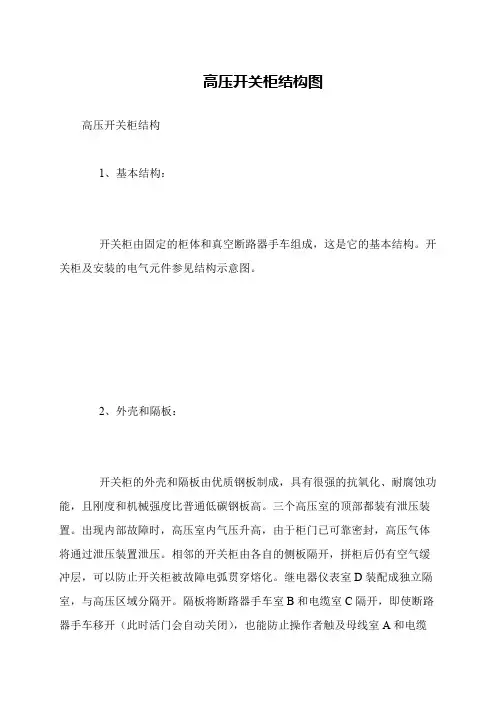

高压开关柜结构图
高压开关柜结构
1、基本结构：
开关柜由固定的柜体和真空断路器手车组成，这是它的基本结构。

开关柜及安装的电气元件参见结构示意图。

2、外壳和隔板：
开关柜的外壳和隔板由优质钢板制成，具有很强的抗氧化、耐腐蚀功能，且刚度和机械强度比普通低碳钢板高。

三个高压室的顶部都装有泄压装置。

出现内部故障时，高压室内气压升高，由于柜门已可靠密封，高压气体将通过泄压装置泄压。

相邻的开关柜由各自的侧板隔开，拼柜后仍有空气缓冲层，可以防止开关柜被故障电弧贯穿熔化。

继电器仪表室D装配成独立隔室，与高压区域分隔开。

隔板将断路器手车室B和电缆室C隔开，即使断路器手车移开（此时活门会自动关闭），也能防止操作者触及母线室A和电缆。

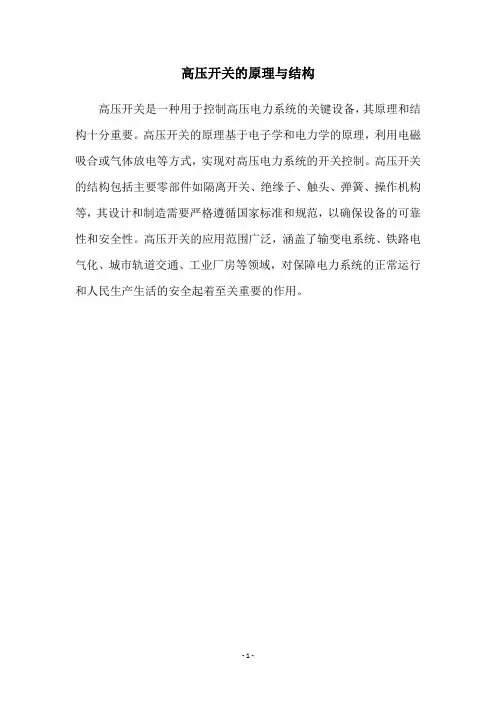

高压开关的原理与结构
高压开关是一种用于控制高压电力系统的关键设备，其原理和结构十分重要。

高压开关的原理基于电子学和电力学的原理，利用电磁吸合或气体放电等方式，实现对高压电力系统的开关控制。

高压开关的结构包括主要零部件如隔离开关、绝缘子、触头、弹簧、操作机构等，其设计和制造需要严格遵循国家标准和规范，以确保设备的可靠性和安全性。

高压开关的应用范围广泛，涵盖了输变电系统、铁路电气化、城市轨道交通、工业厂房等领域，对保障电力系统的正常运行和人民生产生活的安全起着至关重要的作用。

- 1 -。
