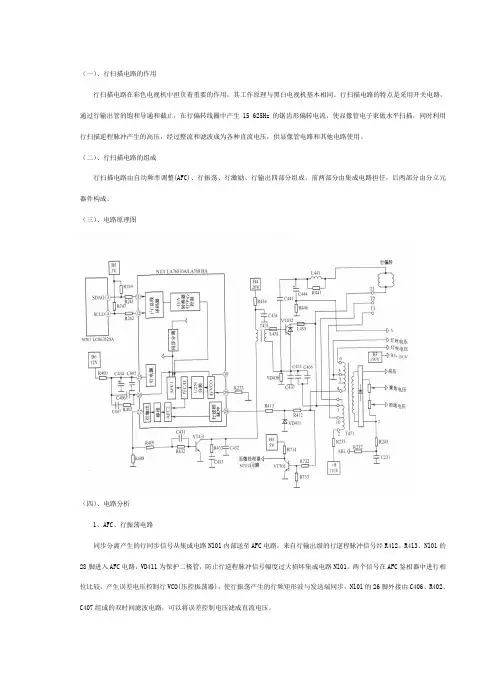

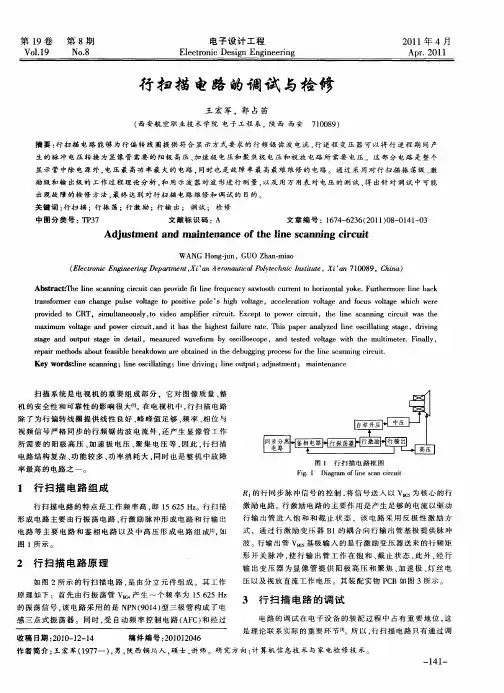

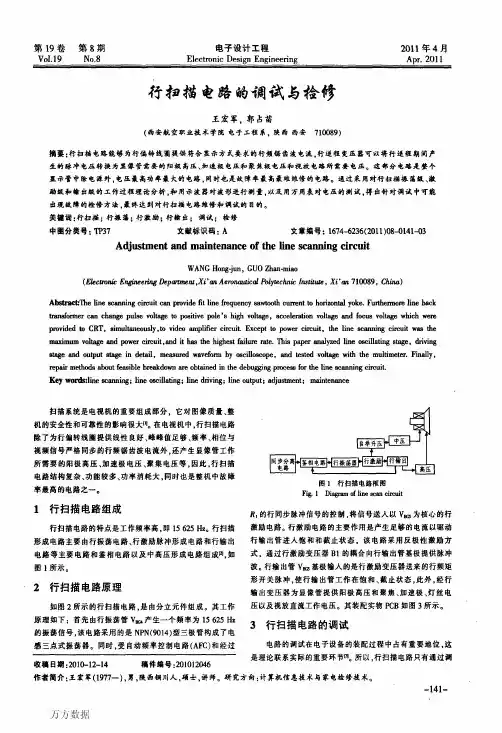

（一）、行扫描电路的作用行扫描电路在彩色电视机中担负着重要的作用，其工作原理与黑白电视机基本相同。
行扫描电路的特点是采用开关电路，通过行输出管的饱和导通和截止，在行偏转线圈中产生15 625Hz的锯齿形偏转电流，使显像管电子束做水平扫描，同时利用行扫描逆程脉冲产生的高压，经过整流和滤波成为各种直流电压，供显像管电路和其他电路使用。
（二）、行扫描电路的组成行扫描电路由自动频率调整(AFC)、行振荡、行激励、行输出四部分组成，前两部分由集成电路担任，后两部分由分立元器件构成。
（三）、电路原理图（四）、电路分析1、AFC、行振荡电路同步分离产生的行同步信号从集成电路Nl01内部送至AFC电路，来自行输出级的行逆程脉冲信号经R412、R413、Nl01的28脚进入AFC电路，VD411为保护二极管，防止行逆程脉冲信号幅度过大损坏集成电路Nl01。
两个信号在AFC鉴相器中进行相位比较，产生误差电压控制行VCO(压控振荡器)，使行振荡产生的行频矩形波与发送端同步，Nl0l的26脚外接由C406、R402、C407组成的双时间滤波电路，可以将误差控制电压滤成直流电压。
通过总线的数据调整，可以改变行中心位置，使光栅整体向左或向右移动。
行振荡电路由集成电路Nl01内部的行VC0产生4MHz振荡信号，经l／256分频器分频后产生行频脉冲从27脚输出到行激励电路，因而不需要外接石英晶体。
2、行激励电路由行激励管VT431、行激励变压器T431等元件组成，集成电路Nl01的27脚输出的行频矩形脉冲信号，经R409、R432使．VT431饱和导通和截止，集电极输出的脉冲信号由T431耦合到行输出电路，控制行输出管VT432饱和导通和截止。
R433、C433、C432可防止产生过高的峰值电压，R434是保护电阻，可调整行激励输出的大小和保护行激励管。
3 、行输出电路VT432是行输出开关管，内部接人阻尼二极管，U。
≥l 500V，PcM≥50W。

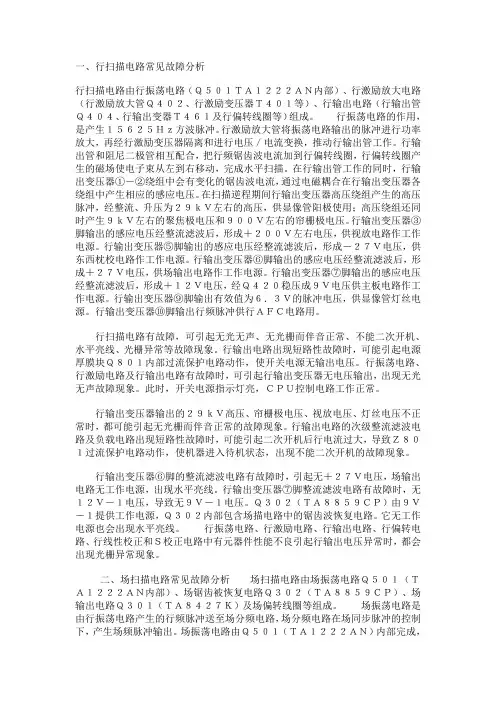

一、行扫描电路常见故障分析行扫描电路由行振荡电路（Ｑ５０１ＴＡ１２２２ＡＮ内部）、行激励放大电路（行激励放大管Ｑ４０２、行激励变压器Ｔ４０１等）、行输出电路（行输出管Ｑ４０４、行输出变器Ｔ４６１及行偏转线圈等）组成。
行振荡电路的作用，是产生１５６２５Ｈｚ方波脉冲。
行激励放大管将振荡电路输出的脉冲进行功率放大，再经行激励变压器隔离和进行电压／电流变换，推动行输出管工作。
行输出管和阻尼二极管相互配合，把行频锯齿波电流加到行偏转线圈，行偏转线圈产生的磁场使电子束从左到右移动，完成水平扫描。
在行输出管工作的同时，行输出变压器①－②绕组中会有变化的锯齿波电流，通过电磁耦合在行输出变压器各绕组中产生相应的感应电压。
在扫描逆程期间行输出变压器高压绕组产生的高压脉冲，经整流、升压为２９ｋＶ左右的高压，供显像管阳极使用；高压绕组还同时产生９ｋＶ左右的聚焦极电压和９００Ｖ左右的帘栅极电压。
行输出变压器③脚输出的感应电压经整流滤波后，形成＋２００Ｖ左右电压，供视放电路作工作电源。
行输出变压器⑤脚输出的感应电压经整流滤波后，形成－２７Ｖ电压，供东西枕校电路作工作电源。
行输出变压器⑥脚输出的感应电压经整流滤波后，形成＋２７Ｖ电压，供场输出电路作工作电源。
行输出变压器⑦脚输出的感应电压经整流滤波后，形成＋１２Ｖ电压，经Ｑ４２０稳压成９Ｖ电压供主板电路作工作电源。
行输出变压器⑨脚输出有效值为６．３Ｖ的脉冲电压，供显像管灯丝电源。
行输出变压器⑩脚输出行频脉冲供行ＡＦＣ电路用。
行扫描电路有故障，可引起无光无声、无光栅而伴音正常、不能二次开机、水平亮线、光栅异常等故障现象。
行输出电路出现短路性故障时，可能引起电源厚膜块Ｑ８０１内部过流保护电路动作，使开关电源无输出电压。
行振荡电路、行激励电路及行输出电路有故障时，可引起行输出变压器无电压输出，出现无光无声故障现象。
此时，开关电源指示灯亮，ＣＰＵ控制电路工作正常。
行输出变压器输出的２９ｋＶ高压、帘栅极电压、视放电压、灯丝电压不正常时，都可能引起无光栅而伴音正常的故障现象。
用示波器检修电视机行扫描电路在日常维修电视机的过程中,故障率最高的是开关电源和行输出电路以下就行输出电路的行逆程脉冲波形及故障时异常波形进行分析图一是一典型的行扫描电路的基本电原理图；图中Q1是行输出管，C1为行逆程电容，D为阻尼二极管T2为行输出变压器L为偏转线圈C2为S矫正电容T1为行激励变压器Q2为行激励管，R为行激励供电电阻，C3为行激励供电滤波电容。
图一图二是根据图一绘制的等效电路，工作原理分析（偏转线圈锯齿形电流形成及行逆程脉冲形成）t0~t1时间激励信号正加到行输出管Q1的基极，Q1导通，电源E经过偏转线圈L、行输出管Q1流通，由于L是感性元件，电流线性增长，在显像管的屏上电子束右中心t0点向右偏转到t1点，时间是26µS，此时线圈内的感生电势为上负下正。
t1~t2时间激励信号为负行输出管截止，偏转线圈L内的线性上升的电流被切断，由于电流在极短时间内下降，偏转线圈内产生极高的上正下负的感生电势（电磁感应现象），该感生电势对C1充电，C1上的电压迅速上升达到1000V以上，充电电流很大，在6µS时间完成，在显像管的屏上电子束由t1点向左偏转到t2点，时间6µS，此时L内能量释放完毕，电容上电压达到最大值。
t2~t3时间Q1仍然截止，C1上的电压向偏转线圈L放电，由于C1上在t1~t2时间充电极高，向L放电时间极短，在显像管屏上电子束由t2点偏转到t3点，时间6µS，此时电容所充电荷释放完毕。
偏转线圈电流达到最大值，线圈内感生电势反向下正上负。
t3~t4时间偏转线圈内的下正上负自感电势经由阻尼二极管D流通，在显像管屏上电子束由t3点偏转到t4点，时间26µS ，此时一个扫描周期完成。
在显像管的屏上电子束也完成了一个扫描周期。
以上的过程中首先由行输出管导通向偏转线圈提供能量，再由偏转线圈内部的能量向逆程电容充电，偏转线圈的能量释放完毕，反过来再由电容向偏转线圈释放能量，最后偏转线圈上的感生电势反向符合阻尼二极管的导通方向，由阻尼二极管导通能量释放完毕，完成一个行扫描周期，在逆程电容上的电压的波形即反映了这四个过程是否完美的完成，根据波形的形状、时间、幅度情况即可判断行输出级的工作正常与否。

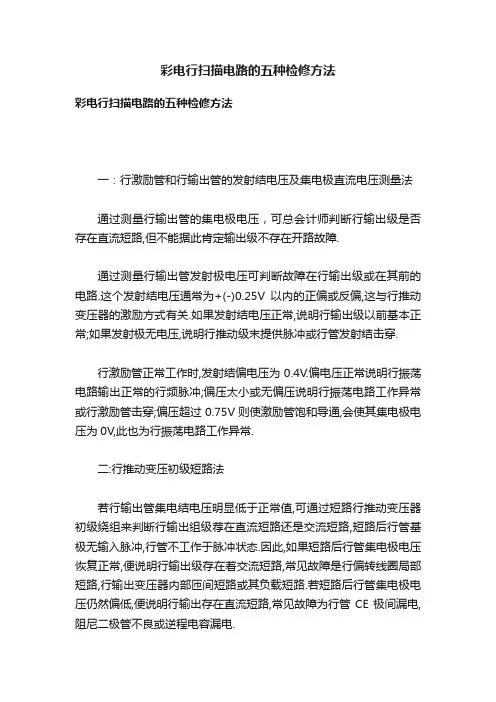

彩电行扫描电路的五种检修方法彩电行扫描电路的五种检修方法一：行激励管和行输出管的发射结电压及集电极直流电压测量法通过测量行输出管的集电极电压，可总会计师判断行输出级是否存在直流短路,但不能据此肯定输出级不存在开路故障.通过测量行输出管发射极电压可判断故障在行输出级或在其前的电路.这个发射结电压通常为+(-)0.25V以内的正偏或反偏,这与行推动变压器的激励方式有关.如果发射结电压正常,说明行输出级以前基本正常;如果发射极无电压,说明行推动级末提供脉冲或行管发射结击穿.行激励管正常工作时,发射结偏电压为0.4V.偏电压正常说明行振荡电路输出正常的行频脉冲;偏压太小或无偏压说明行振荡电路工作异常或行激励管击穿;偏压超过0.75V则使激励管饱和导通,会使其集电极电压为0V,此也为行振荡电路工作异常.二:行推动变压初级短路法若行输出管集电结电压明显低于正常值,可通过短路行推动变压器初级绕组来判断行输出组级荐在直流短路还是交流短路,短路后行管基极无输入脉冲,行管不工作于脉冲状态.因此,如果短路后行管集电极电压恢复正常,便说明行输出级存在着交流短路,常见故障是行偏转线圈局部短路,行输出变压器内部匝间短路或其负载短路.若短路后行管集电极电压仍然偏低,便说明行输出存在直流短路,常见故障为行管CE极间漏电,阻尼二极管不良或逆程电容漏电.请注意,这种方法对某些彩电不适用.例如,采用锁频式开关电源的彩电,由行逆程脉冲去同步开关电源.在行电路不工作时,开关电源的输出电压会下降.如果缺少这方面的经验,会误认为行输出级存在直流短路.又如,某些自激式开关电源如三洋83P机心和福日F91PPTDA两片机的电源的主输出电压,在行输出级不工作时会因负载减轻而上升到143V和130V,可能会引发不应有的故障.三:行推动管基极信号注入法当开机后保护电路立即动作而难以判断是否行频偏低或逆程电容是否容量减少是时,可以断开彩电的行保护电路,同时在行管集电极上接一个0.5A的保险丝;然后找一台正常的黑白电视机,用导线把两台电视机的地连起来,焊开两电视机的推动管基极,将输往黑的电视机推动管的基极的行频脉冲连接到彩电的推动管基极;如彩电采用热底板,则必须用一台隔离变压器给彩电供电.当两电视机都通电时,如果彩电出现正常光栅,便说明故障是行频偏低引起的;如果彩电行管集电极的保险丝迅速烧断,则说明故障很可能是逆程电容容量减少所致.四:行输出变压器次级电压测量法行输出变压器次级产生的电视机所需的高,中,低电,如公共通道的12V电压,视放的180V,场扫描的25V或50V电压.通过测量这些电压,可判断行扫描电路的正常与否.只要一路电压次级正常,便可判断行扫描电路正常;如各级电路都不正常,行扫描电路肯定存在故障.五:行推动管和行输出管的集电极交流db电压测量法这是很有效的检修方法.彩电行管的集电极交流db电压反应了关应了逆程反峰电压的高低,具体数值与机型各屏幕大小有关.对于21寸或更小的电视,此值为350~450发.通过测量行管的集电极的交流db电压,也可以判断故障的大致部位.行管不工作时,这个db电压为零;行输出变压器的输出负载短路时,这个db电压很少;如db电压正常但无光栅或光栅异常,则表明行输出变压器次级绕组开路或其负载有故障;如电压超过500V,光栅变小且很亮,则是逆程电容容量减少.行推动管集电极的交流db电压反映了行推动级是否正常工作.这个db电压通常为75~125V,但如果行推动级由24V低压供电,这个db 电压在50V以内.如果在实际中应用了以上的几个方法,再加上具体问题具体分析,我想一般的扫描问题可以解决了吧!。

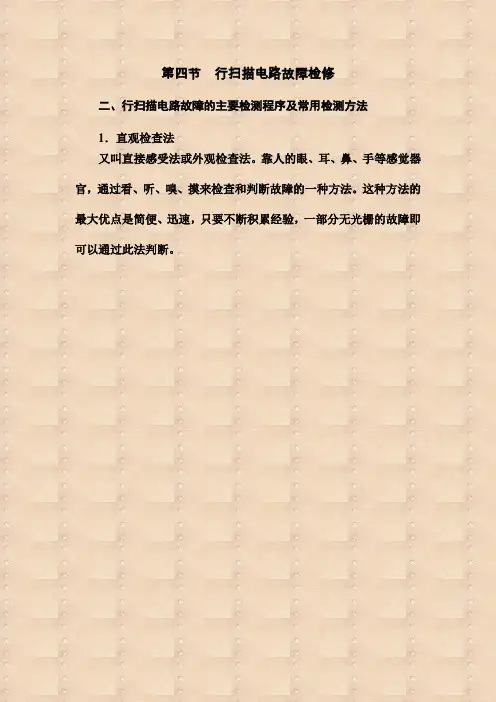

第四节行扫描电路故障检修二、行扫描电路故障的主要检测程序及常用检测方法1．直观检查法又叫直接感受法或外观检查法。
靠人的眼、耳、鼻、手等感觉器官，通过看、听、嗅、摸来检查和判断故障的一种方法。
这种方法的最大优点是简便、迅速，只要不断积累经验，一部分无光栅的故障即可以通过此法判断。
直观检查法是一种简便而有效的检查方法，但并不是所有的故障都能凭直观感觉而发现，大多数的故障需要通过严密而可靠的检测来判断。
2．在路电阻检测法适用于直流短路性故障。
通常检测的部位有：(1)（1）行输出管c-e是否击穿。
(2)（2）阻尼二极管是否击穿。
(3)（3）逆程电容或S校正电容是否击穿或严重漏电。
3．直流电流检测法在检修彩电中该方法使用的较少，主要用于测量行输出管集电极电流。
以54 cm彩电为例，正常时集电极电流为350 ~ 450 mA。
如果检测中发现电流值与正常值相差太大，则有以下几种可能：第一种可能是无行电流，表明行输出级开路或行输出管基极无激励脉冲信号。
第二种可能是行电流太小，说明行负载中有开路的情况，使负载减轻。
第三种可能是行电流太大，可以根据行电流过量的情况对故障性质作初步估计。
若行电流大约是正常值的两倍，而且行输出管很烫，可能是行输出变压器的次级负载中有短路或严重漏电的元件；若行电流大约是正常值的三倍，而且行输出变压器发烫，可能是行输出变压器内部绕组有局部短路的情况；若行电流大约是正常值的四倍，而且行输出管不热，则可能是行输出管或行阻尼管已被击穿。
4．直流电压检测法(4)（1）检测行输出管各电极直流电压在一般情况下平均直流电压应略显负值。
在维修中若测得发射结的偏置电压为-1 ~ -0.4 V，表明有行频脉冲加到行输出管基极，行输出管以前的电路基本正常。
若完全测不到偏置电压，表明无激励脉冲输入，应重点检测行激励级及前面的集成电路部分。
(5)（2）检测行激励级直流电压长虹R2118A型机中行激励管为V431，集电极电压正常电压为18 V；当其截止时，电压等于电源电压+24 V或明显升高；当行激励变压器两端接地电容漏电、击穿或行激励管击穿时，电压远远低于18 V，而且降压电阻R434异常发烫或冒烟。
行扫描电路的检修与技巧行扫描电路常见击穿短路元件：行输出管和行输出变压器，其中行输出管集电极与发射极之间击穿`行输出变压器初级与地之间击穿及绕组局部短路是造成开关电源电压输出端只有开机瞬间电压的最常见原因。
行扫描常见开路元件有：行输出管集电极供电的10欧以下1W以上保险电阻`行推动管集电极供电中的3。
3~10千欧或3~5W电阻`视频或行扫描集成电路行启动引脚供电中的6。
8~10千欧/5W左右保险兼降压电阻。
行扫描电路中最常见接触不良的元件有：行频电位器接触不良造成的行频不正常`行输出变压器中的加速极电位器与聚焦极电位器接触不良，形成的亮度低`散焦。
1行扫描故障电路引起现象行扫描电路的任务是：产生水平方向偏转磁场；提供显象管发光所需的灯丝`加速极`聚焦极`阳极电压`字符电路和彩色解码电路所需的行逆成脉冲。
有的机型还要产生视频所需的+180~+205V电压，场扫描电路+24~+28V电压：公共通道所需+12V`+8V电压。
（1）行偏转线圈开路，出现水平一条直线。
（2）无灯丝电压或无加速极阳极电压，引起无光栅`无图象`无伴音`无字符显示`小信号工作电源由开关电源提供的少数伴音正常；灯丝电压低造成亮度低，同时还会造成显象管老化。
（3）加速极电压低引起亮度低，加速极电压高引起亮度高带回扫线，加速极电压不稳定会引起亮度忽高呼低，加速极无电压引起无光栅，无字符，伴音正常。
（4）聚焦极电压高或低引起聚焦不良，主要表现是无信号时嘈点颗粒大或模糊一片，有信号是图象与字符模糊不清，相是罩着一层雾一样。
（5）阳极电压低引起光栅及图象幅度大，亮度下降，且其幅度受图象内容的影响大小收缩，阳极电压过高引起高压帽打火，水平幅度缩窄。
（6）+180~+240V电压低引起图象拖尾，亮度低，光栅与图象上有木纹或黑横条干扰，屏幕呈纯净暗光栅且带回扫线。
（7）+24~28V`+12V`+8V整流滤波电路有问题造成的水平一条亮线，自动关机，自动授台不锁台，无彩色`图象上有雪花`伴音增大，光栅垂直方向不足`行不同步等。
（8）行逆成脉冲产生或形成电路有问题造成无字符`无彩色`图象左边有黑条。
（9）行扫描电路工作电流大引起光栅忽大忽小`无光栅`无彩色`无字符等故障。
（10）行正反馈电路停振`行输出管未工作引起的开关电源负载轻，造成开关电源输出电压高于正常值。
（11）行输出级电流引起开关电源负载重，造成开关电源进入保护状态或开关电源输出电压低于正常值。
（12）ABL（自动亮度控制电路）有问题造成的亮度低`对比度弱或无亮度`开关电源输出电压值低于正常值`开关电源输出电压为待机值。
（13）行振荡频率不对，造成行不同步或显象管高帽处有点壮打火。
其中行不同步的现象是屏幕上有黑白相间的斜条。
（14）行激励不足引起的光栅小`光栅收缩，行输出不能进入深饱和损耗增大发热。
2行扫描电路检修技巧1判断行扫描电路是否工作正常的方法测量显象管灯丝或加速极等直流电压可判断行扫描电路是否工作。
如果公共通道`视放板`场输出级的工作电压取自动回扫变压器，测行输出变压器电压输出端也同样可判断行扫描电路是否正常。
行输出变压器中若有一个或多个输出端电压（若显象管灯丝`加速极电压或+12V+24V+180V+200V工作电压）正常，旧可以说明行扫描电路工作的正常。
若行输出变压器有的输出端电压正常，有的不正常，说明行扫描电路正常。
但行输出变压器电压输出异常则说明整流滤波及限流元件有问题。
行输出变压器负载或负载供电中的整流滤波元件或工作电流大`显象管漏气`均会造成行输出变压器输出电压低或无电压输出。
检修时可分别断开相关的负载或对供电的整流二极管进行检查（一般短开法）若行输出正常，则可能是整流滤波电路有问题。
注意：在短开负载时，不能短开行输出变压器的ABL端子，即与阳极高压串联的端子。
2测量行输出管基极判断故障方法：行输出管基极电压正常为—0。
1~—0。
25V，测试结果正常，说明行输出级基极回路和行推动级及以前的行扫描电路基本正常（因不能说明行振荡频率是否正常，所以，称为基本正常，下同），故障在行输出级；如果测试结果为0V，其原因可能是行输出管基极回路有短路`断路故障，也可能是行推动级以前有问题，应进一步测行推动管集电极电压来判别。
3测量行扫描电路其他关键点电压判断故障方法行扫描电路的其他关键测试点电压有：行推动管集电极与基极，视频或扫描IC行启动电压X射线保护端电压。
个关键点测量结果与说明的问题如下：（1）行推动级集电极电压值说明问题（2）行推动管基极电压说明问题：行推动级基极回路开路，也会造成行振荡输出端无回路而使基极无电压读数；正常情况下，绝大多数电视机会在行振动管基极形成0。
4~0。
55V的直流电压，少数电视机，如使用LA7680的电视机会在行推动级电压为0。
1V。
因此在检修行扫描电路时，测量行推动管基极电压与说明的问题如下：若行推动管的基极有0。
4~0。
55V，对LA7680的电视机为0。
1V，则说明行正反馈电路产生了振荡（但不能说明其振荡频率是否正常）且行推动基极回路正常。
若测试结果为0V其原因可能是前级正反馈未产生振荡，X射线保护电路起控，切断行激励输出，也可能是行推动管基极有短路`断路之处，应在进一步检查再下结论，若测试结果为0。
6V，可以判断前级（行振荡）电路有问题。
（3）测量行启动脚电压与X射保护端电压判断故障方法行正反馈电路就其本身而言很简单，有视频IC或扫描IC和外接振荡定时元件（RC）或500HZ 晶振组成，在这个电路中有启动电压（8~12V）后可产生振荡，但行正反馈电路输出端有无行扫描脉冲还受下列两个原因影响。
X射线保护电路是否动作，看此电路是否工作，可以通过IC集称快因脚的电压来判断，如果测试结果为1。
3V或以上时，集成电路IC内部的X射线保护电路动作，造成行停振，保护行扫描电路等元件。
结果测试结果为0V，可以判断X射线保护电路工作电路正常，故障可能杂行正反馈电路自身。
上面讲过的行推动管基极回路开路也会造成IC行振荡脉冲无输出。
在上述两者均正常的情况下测的行推动基极回路无异常时，方可对行正反馈电路中的RC定时元件或500HZ晶振进行更换实验，最后考虑是视频或扫描集成电路。
行输出变压器好坏的判别1行输出变压器有叫行回扫描变压器，是电视机显象管的第二大器件，引脚多，在拆出前先判断行输出变压器好与坏加以说明。
（1）内部绕组击穿`短路`引起开关电源停振或进入关机状态`开关电源输出电压低于正常值。
（2）聚焦极`加速极电位器接触不良，引起聚焦不良`亮度低`亮度高或忽高忽低。
（3）绝缘性能下降引起的辐射干扰（竖条干扰）`打火。
（4）局部短路会造成行输出管集电极负载加重`行输出管发热，引起行脉冲幅度小导致光栅水平方向不足。
（5）阳极高压不足，引起亮度忽高狐低，并造成光栅水平方向的幅度收缩等。
2从故障现象初步判断行输出变压器问题的方法（1）全无，二次不开机，光栅小或收缩等故障现象分析。
第一步，关机测行管集电极对地电阻，若为0欧或近于0欧，在检查易损件行管`+B （+105V~+150V）整流二极管均正常的情况下，断开行输出变压器的+B端，测量行输出变压器空脚与接地电阻，若为0欧或近于0欧，可判断行输出变压器内部有击穿的可能性，若阻值恢复正常，应对行输出管集电极相关的行逆成电容`开关电源中的整流二极管等元件进行检查。
注意：断开行逆成电容`行输出管情况下不能开机。
测量行输出管的工作电流如果大于500MA可判断行输出变压器局部短路或行输出变压器的负载有过流故障；（2）严重打火可关闭工作灯（光线暗些），用手开动开关并随时准备关机，在开机的瞬间观察打火处是否在行输出变压器上（包括阳极高压引线处）。
如果是，说明行输出变压器绝缘性能下降，应更换。
也可在观察行输出变压器，看有无击穿后留下的小眼或其他痕迹（有黑烟过后留下的痕迹），如果有，应更换行输出变压器。
值得注意的是，若在开机瞬间，高压帽处发生很响的“叭叭：打火声且能看到点状打火（不同于高压帽受潮引起的片状大面积打火），这种多数是阳极电压过高引起的。
引起阳极电压过高的原因是行振荡频率偏移太多或开关电源输出的电压高或行逆成电容容量减小失效，而不是行输出变压器之故，所以，这种情况不应对高压帽的绝缘性能进行考虑，也不要对行输出变压器进行考虑。
（3）聚焦不良（其它正常）聚焦不良的原因有三种：行输出变压器产生的聚焦电压不和适；连接行输出变压器聚焦极引线和显象管聚焦极的管座因故绝缘性能下降，导致聚焦电压下降；显象管本身有问题，遇到聚焦不良先问用户，故障是渐变的还是突发的。
1）聚焦故障是渐变的如果用户讲开机是图象模糊，过一会儿自动恢复正常，而且是开机一两分钟恢复正常，后来恢复的时间越来越长，这个过程叫渐变，引起这种故障的原因是显象管管座受潮后绝缘性能下降，只要更换显象管座可以，另外，这种故障通过观察显象管管座聚集极焊点来证实。
方法打开显象管管座尾部的小盖，看焊点有无绿色发霉状，如果有，显象管有漏电并造成散焦；若是干净如新，说明显象管管座基本正常。
如果散焦不能恢复正常，管座和聚焦电压正常，则需更换显象管。
2）散焦故障为突然发生的应先调节行输出变压器上的聚焦电位器，如果可以排除，说明是电位器位置不对，如果不能排除问题，用电压检查法，调节聚焦电位器看变化的范围是不是在800~1500V，如果是，行输出变压器输出的聚焦电压正常；如果变化范围小或读数低，应进一步从管脚上焊下聚焦引线，然后测引线端的电压，看是否正常，如正常，行输出变压器正常，故障在管座，反之，亦反。
3）亮度异常亮度异常的原因很多，主要是行输出变压器输出的加速极电压是否正常，判断方法很简单，测量视放板的加速极电压即可。
若加速极电压正常（350V）左右，不是加速极电压问题，可以排除行输出变压器的检修，除要对加速极电压相关的滤波电容，加速极电位器`管座进行检查，还要对ABL电路进行检查，因为ABL电路中的滤波电容若失效，会使加速极形成电路的基准电压参考点发生变化，从而影响加速极电压值及稳定。
4）行幅小在测的行输出管集电极，基极电压正常的情况下，先换500HZ晶振（行振荡）如果仞不能排除，可更换行输出变压器与含有行正反馈电路的视频或扫描IC。
5）垂直方向有竖条多数是行回扫变压器之故，应换；少数是行输出变压器对亮度电路提供的行逆成脉冲幅度不对，S型行线性校正电路不正常`行输出管性能不良。
1判断行扫描电路是否工作正常的方法。
