（一）、行扫描电路的作用行扫描电路在彩色电视机中担负着重要的作用，其工作原理与黑白电视机基本相同。
行扫描电路的特点是采用开关电路，通过行输出管的饱和导通和截止，在行偏转线圈中产生15 625Hz的锯齿形偏转电流，使显像管电子束做水平扫描，同时利用行扫描逆程脉冲产生的高压，经过整流和滤波成为各种直流电压，供显像管电路和其他电路使用。
（二）、行扫描电路的组成行扫描电路由自动频率调整(AFC)、行振荡、行激励、行输出四部分组成，前两部分由集成电路担任，后两部分由分立元器件构成。
（三）、电路原理图（四）、电路分析1、AFC、行振荡电路同步分离产生的行同步信号从集成电路Nl01内部送至AFC电路，来自行输出级的行逆程脉冲信号经R412、R413、Nl01的28脚进入AFC电路，VD411为保护二极管，防止行逆程脉冲信号幅度过大损坏集成电路Nl01。
两个信号在AFC鉴相器中进行相位比较，产生误差电压控制行VCO(压控振荡器)，使行振荡产生的行频矩形波与发送端同步，Nl0l的26脚外接由C406、R402、C407组成的双时间滤波电路，可以将误差控制电压滤成直流电压。
通过总线的数据调整，可以改变行中心位置，使光栅整体向左或向右移动。
行振荡电路由集成电路Nl01内部的行VC0产生4MHz振荡信号，经l／256分频器分频后产生行频脉冲从27脚输出到行激励电路，因而不需要外接石英晶体。
2、行激励电路由行激励管VT431、行激励变压器T431等元件组成，集成电路Nl01的27脚输出的行频矩形脉冲信号，经R409、R432使．VT431饱和导通和截止，集电极输出的脉冲信号由T431耦合到行输出电路，控制行输出管VT432饱和导通和截止。
R433、C433、C432可防止产生过高的峰值电压，R434是保护电阻，可调整行激励输出的大小和保护行激励管。
3 、行输出电路VT432是行输出开关管，内部接人阻尼二极管，U。
≥l 500V，PcM≥50W。
一、彩色故障二、图像故障三、伴音故障四、光栅故障一、彩色故障1．图像无彩色故障〔1〕故障现象在接收彩色节目时，画面上只有黑白图像而无颜色，调节天线、频率微调钮和将色饱和度与比照度调大仍无效，而伴音正常。
这类故障现象可细分为两种；所有频道都无彩色，特定频道无彩色。
〔2〕故障分析在彩色电视机中，产生黑白图像的亮度〔Y〕通道与重现彩色图像的色度〔F〕通道是分开的，所以当画面上只有黑白而没有颜色时，说明亮度信号处理电路和基色矩阵电路以与彩色显像管工作根本正常，故障围是在色度通道。
所有频道都无彩色的故障通道是由于色度放大、ACC电路、消色器、色副载波振荡与色同步电路等局部工作不正常造成的。
因为色度放大器或ACC电路损坏，如此无色度信号通过或输出幅度很小；假设消色器使色度通道中断，彩色也自然没有了。
另外，如果色副载波振荡器停振，色同步解调器就失去基准副载波；如果色同步选通与别离电路有毛病，如此色副载波振荡器也不能正常工作，都将使色差信号不能被解出。
再有，彩色全电视信号传送电路有故障，使之不能传送到色解码器；色解码器的供电正常，将使色解码器停止工作。
总之，只要上述几局部电路有一局部有毛病，致使信号中断，就可能使色处理电路无三路色差信号输出，而只有正常的亮度信号经亮度通道送到基色矩阵，如此在彩色显像管三个阴极上只有亮度信号而无三基色信号，故只能显示正常的黑白图像，从而造成无彩色的故障。
应该特别指出，彩色电视机中设置的消色电路，在以下5种情况都将动作，到使色度通道关闭。
①加到解码器的色度信号太弱。
在接收远区弱台时，这是正常现象，否如此说明天线、馈线或高、中频通道有故障，使色度信号受到很大衰减。
在这种情况下画面上背景杂波很大。
②PAL开关失常，不能提供逐行倒相的副载波。
常见的故障原因是无行逆程脉冲输入或集成电路部PAL开关损坏。
③色同步信号丢失。
假设色选通脉冲或移相网络失常，都会使色同步信号丢失。
另外ACC色度放大器有故障切断色信号通路，也会使色同步信号丢失。

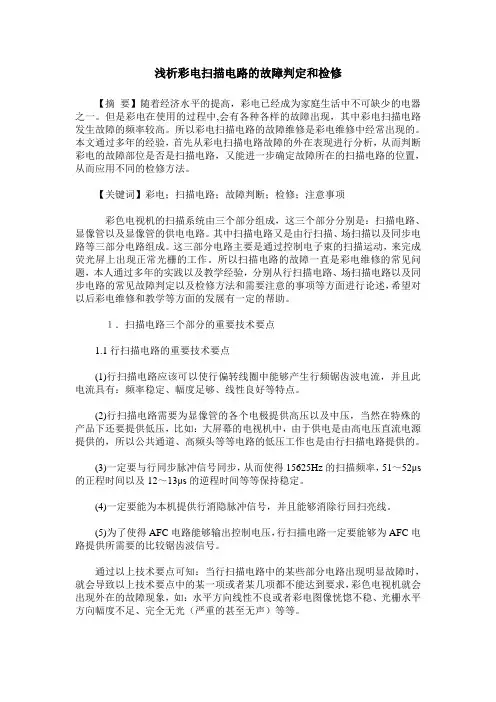

浅析彩电扫描电路的故障判定和检修【摘要】随着经济水平的提高，彩电已经成为家庭生活中不可缺少的电器之一。
但是彩电在使用的过程中,会有各种各样的故障出现，其中彩电扫描电路发生故障的频率较高。
所以彩电扫描电路的故障维修是彩电维修中经常出现的。
本文通过多年的经验，首先从彩电扫描电路故障的外在表现进行分析，从而判断彩电的故障部位是否是扫描电路，又能进一步确定故障所在的扫描电路的位置，从而应用不同的检修方法。
【关键词】彩电；扫描电路；故障判断；检修；注意事项彩色电视机的扫描系统由三个部分组成，这三个部分分别是：扫描电路、显像管以及显像管的供电电路。
其中扫描电路又是由行扫描、场扫描以及同步电路等三部分电路组成。
这三部分电路主要是通过控制电子束的扫描运动，来完成荧光屏上出现正常光栅的工作。
所以扫描电路的故障一直是彩电维修的常见问题，本人通过多年的实践以及教学经验，分别从行扫描电路、场扫描电路以及同步电路的常见故障判定以及检修方法和需要注意的事项等方面进行论述，希望对以后彩电维修和教学等方面的发展有一定的帮助。
１．扫描电路三个部分的重要技术要点1.1行扫描电路的重要技术要点(1)行扫描电路应该可以使行偏转线圈中能够产生行频锯齿波电流，并且此电流具有：频率稳定、幅度足够、线性良好等特点。
(2)行扫描电路需要为显像管的各个电极提供高压以及中压，当然在特殊的产品下还要提供低压，比如：大屏幕的电视机中，由于供电是由高电压直流电源提供的，所以公共通道、高频头等等电路的低压工作也是由行扫描电路提供的。
(3)一定要与行同步脉冲信号同步，从而使得15625Hz的扫描频率，51～52μs 的正程时间以及12～13μs的逆程时间等等保持稳定。
(4)一定要能为本机提供行消隐脉冲信号，并且能够消除行回扫亮线。
(5)为了使得AFC电路能够输出控制电压，行扫描电路一定要能够为AFC电路提供所需要的比较锯齿波信号。
通过以上技术要点可知：当行扫描电路中的某些部分电路出现明显故障时，就会导致以上技术要点中的某一项或者某几项都不能达到要求，彩色电视机就会出现外在的故障现象，如：水平方向线性不良或者彩电图像恍惚不稳、光栅水平方向幅度不足、完全无光（严重的甚至无声）等等。
场扫描电路的任务是为场偏转线圈提供锯齿波电流使电子束作上下移动而形成垂直光栅，同时还要为字符电路、亮度电路提供场逆程脉冲，为水平枕形校正电路提供场锯齿波；为扫描制式识别电路提供基本计算单元(即场逆程脉冲)。
高档次的大屏幕彩色电视机，为了获得线性良好的图像还设置南北枕形校正电路。
为了便于了解，这里把与普通彩色电视机相同的电路称为基础场扫描电路；把在普通彩色电视机基础上增设的场扫描相关电路称为辅助场扫描电路。
基础场扫描电路包括场振荡、锯齿波形成、场输出放大、场偏转、场反馈等电路；辅助场扫描电路包括场扫描制式切换、南北枕形校正等电路。
4.1 场扫描电路故障现象常见的场扫描电路故障现象有：(1) 场振荡、锯齿波形成、场激励、场输出、场偏转、场制式切换等任何一个部位不工作导致水平一条亮线。
(2) 场激励不足、输出放大倍数不够、场负反馈加深导致垂直幅度不足。
(3) 场线性电路异常导致垂直线性不好。
(4) 场升压电路异常引起光栅顶部有数根密集的回扫线，有的机型还伴有无字符显示现象.(5) 场偏转线圈上并联的阻尼电阻阻值变大或开路导致光栅上满屏横条干扰。
(6) 场频调节、定时元件参数变化、扫描制式切换电路异常引起场不同步。
(7) 场集成电路击穿或场输出不工作导致无光栅、无图像、无字符。
(8) 南北枕形校正电路有问题导致光栅在垂直方向枕形失真。
4.2 扫描电路故障判断4.2.1 场扫描电路的外因场扫描电路的扫描幅度、频率、相位除受自身电路影响外，还受下列因素的影响：一、复合同步分离电路复合分离电路虽同时影响行、场两电路的同步，但因行同步分离电路采用AFC鉴相式，其同步范围相对大得多。
所以，在复合同步分离电路输出的复合同步信号不理想时，也能使行同步，但却不能使场保持同步或者场同步不良。
二、+12V稳压电路目前的大屏幕彩色电视机都将行、场振荡电路均集成在同一块集成电路内，有些机型的行、场扫描脉冲都是从对行振荡脉冲(500kHz)分频取得，但因行振荡电路的工作电源取自开关电源+B或+24V，而场振荡电路的工作电源却是+12V稳压电源。
第三章行扫描电路故障检修大屏幕彩色电视机的行扫描电路的是在普通彩色电视机行扫描电路的基础上，增加了水平方向枕形校正电路与行扫描频率切换等电路，对于高档次的大屏幕彩色电视机还设有高压稳定电路。
这三个电路称为行扫描电路的辅助电路，其中的高压稳定电路与水平方向枕形校正电路由单独的电路来完成；行扫描频率切换电路任务是将行扫描电路的工作频率切换到与电视机接收节目的频率一致。
行扫描频率的切换有的机型是通过I2C总线实现的，见图3—1所示；有的机型是通过改变行AFC(鉴相器)比较信号基准电压来实现的，见图3—2所示。
大屏幕彩色电视机中的行振荡电路、行同步电路、行推动电路、行输出级电路及行回扫描变压器对行逆程脉冲的升降压作用完全同于普通电路。
这几部分电路称为大屏幕彩色电视机基本行扫描电路。
在这几个基本行扫描电路中行振荡器产生的振荡频率，除受行同步信号影响外，还受行扫描方式制式切换信号的控制。
由于行同步电路的同步范围很宽，即便是制式切换电路因行扫描电路的控制制式与接收节目制式不相符，也不会出现不同步现象，因此在检修行扫描电路时可以不考虑新增的这个行扫描制式切换电路是否正常，而按检修普通彩色电视机方法对扫描电路进行检查。
3.1 行扫描电路引起的故障现象一、行扫描电路故障现象行扫描电路其任务是：产生水平方向偏转电流，显像管发光所需的灯丝、加速极、聚焦极、阳极电压，字符电路和彩色解码电路所需的行逆程脉冲：有的机型还要产生：视频板所需的+180V －215V电压，场扫描电路所需+24V—28V电压，公用通道所需的+12、+8V电压，CPU所需的+ 5V工作电压等。
因此，行描电路产生问题会出现相关的种种故障现象，常见的故障现象如下：(1)行偏转线圈断路而未得到行扫描脉冲，图像垂直方向呈现一条暗线。
(2)无灯丝电压或无加速极、阳极高压引起无光栅无图像无字符显示，但伴音常。
(3)加速极电压低导致亮度低，加速极电压高导致亮度高带回扫线，加速极电压不稳导致的亮度忽高忽低，加速极电压为OV导致无光栅、无字符，但伴音正常。
