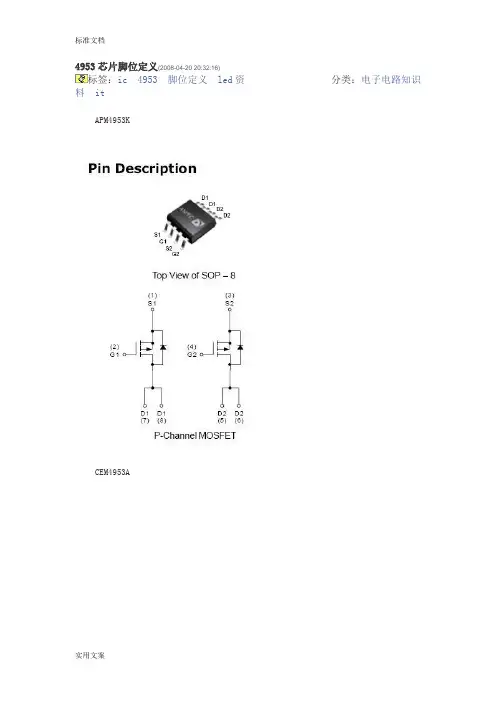

4953芯片脚位定义(2008-04-20 20:32:16)分类：电子电路知识标签：ic4953脚位定义led资料itAPM4953KCEM4953AGSS4953BDYSI4953ADYSPP4953ALED上所用的4953管脚定义都是相同的，只是生产厂商不一样LED电子显示屏的维修资料(芯片)来源：LED电子屏发布时间：2009-08-27 查看次数：5535 LED电子显示屏的维修资料(芯片)一、LED电子显示屏的维修芯片资料74HC04的作用：6位反相器。
第7脚GND，电源地。
第14脚VCC，电源正极。
信号由A端输入Y端反相输出，A1与Y1为一组，其它类推。
例：A1=“1”则Y1=“0”、A1=“0”则Y1=“1”，其它组功能一样。
74HC138的作用：八位二进制译十进制译码器。
第8脚GND，电源地。
第15脚VCC，电源正极第1~3脚A、B、C，二进制输入脚。
第4~6脚片选信号控制，只有在4、5脚为“0”6脚为“1”时，才会被选通，输出受A、B、C信号控制。
其它任何组合方式将不被选通，且Y0~Y7输出全为“1”。
通过控制选通脚来级联，使之扩展到十六位。
例：G2A=0，G2B=0，G1=1，A=1，B=0，C=0，则Y0为“0”Y1~Y7为“1”。
74HC595的作用：LED驱动芯片，8位移位锁存器。
第8脚GND，电源地。
第16脚VCC，电源正极第14脚DATA，串行数据输入口，显示数据由此进入，必须有时钟信号的配合才能移入。
第13脚EN，使能口，当该引脚上为“1”时QA~QH口全部为“1”，为“0”时QA~QH的输出由输入的数据控制。
第12脚STB，锁存口，当输入的数据在传入寄存器后，只有供给一个锁存信号才能将移入的数据送QA~QH口输出。
第11脚CLK，时钟口，每一个时钟信号将移入一位数据到寄存器。
第10脚SCLR，复位口，只要有复位信号，寄存器内移入的数据将清空，显示屏不用该脚，一般接VCC。
4953芯片脚位定义(2008-04-20 20:32:16)标签：ic4953脚位定义led资分类：电子电路知识料itAPM4953KCEM4953AGSS4953BDY SI4953ADY SPP4953ALED上所用的4953管脚定义都是相同的，只是生产厂商不一样LED电子显示屏的维修资料(芯片)来源：LED电子屏发布时间：2009-08-27 查看次数：5535 LED电子显示屏的维修资料(芯片)一、LED电子显示屏的维修芯片资料74HC04的作用：6位反相器。
第7脚GND，电源地。
第14脚VCC，电源正极。
信号由A端输入Y端反相输出，A1与Y1为一组，其它类推。
例：A1=“1”则Y1=“0”、A1=“0”则Y1=“1”，其它组功能一样。
74HC138的作用：八位二进制译十进制译码器。
第8脚GND，电源地。
第15脚VCC，电源正极第1~3脚A、B、C，二进制输入脚。
第4~6脚片选信号控制，只有在4、5脚为“0”6脚为“1”时，才会被选通，输出受A、B、C信号控制。
其它任何组合方式将不被选通，且Y0~Y7输出全为“1”。
通过控制选通脚来级联，使之扩展到十六位。
例：G2A=0，G2B=0，G1=1，A=1，B=0，C=0，则Y0为“0”Y1~Y7为“1”。
74HC595的作用：LED驱动芯片，8位移位锁存器。
第8脚GND，电源地。
第16脚VCC，电源正极第14脚DATA，串行数据输入口，显示数据由此进入，必须有时钟信号的配合才能移入。
第13脚EN，使能口，当该引脚上为“1”时QA~QH口全部为“1”，为“0”时QA~QH的输出由输入的数据控制。
第12脚STB，锁存口，当输入的数据在传入寄存器后，只有供给一个锁存信号才能将移入的数据送QA~QH口输出。
第11脚CLK，时钟口，每一个时钟信号将移入一位数据到寄存器。
第10脚SCLR，复位口，只要有复位信号，寄存器内移入的数据将清空，显示屏不用该脚，一般接VCC。
PH10单红四分之一扫PCB板图如下：正面反面板上的所有元器件包括：74HC245 、74HC04、74HC138、APM4953、74HC595、信号上（1K排阻）、下（4.7K排阻）拉电阻、行下拉电阻（100欧）、信号排针（8*2，直插）、电源插座（2P）、IC滤波电容（104）、电解电容（470UF，16V）。
一、IC 介绍1.74HC245功能是放大信号，所有输入信号（OE、A、B、CLK、LAT、R）都要经过此IC 。
有时整板有问题或不传输有可能是此IC损坏或虚焊。
2.74HC04的功能是反向，即当输入高电平时，相应的输出就为低电平；反之，输入低电平，输出高电平。
P10板中，输入的信号为从74HC245输出的OE 信号，经反向后，一路输出给74HC138，一路做为输出信号输出。
3.74HC138功能是控制扫描的，输入A 、B（74HC245）和OE（74HC04）信号输出4个信号来控制2片4953。
其中第16与第15脚的输出信号控制上面两个4953，第14与第13脚的输出信号控制下面两4953。
4.4953功能是控制行，如果板子水平方向有故障而且是整行一般是此IC的故障。
1片4953控制4行。
74HC595功能是控制列显示的，输入STB 、CLK和DR 信号输出8个信号来控制8个灯宽 *4 个灯高。
595IC引脚定义为一脚至七脚接灯脚的负极八脚接GND九脚接信号输出（比如一个595后面还有595就接下一个595灯输入脚，如果没有就接输出排针的R信号上十脚接VCC十一脚接CLK信号十二脚接ST（LAT）十三脚接GND十四脚为信号输入脚（R信号）十五脚接灯脚负极十六脚接VCC二、由故障现象找原因1：单灯不亮原因：灯坏（判断灯坏可以用万用表测试）灯脚短路74HC595IC到灯的灯脚有无短路2：模组无输出原因：74HC04 IC 击穿74HC595 IC 虚焊(最后一个595IC的第九脚有无虚焊或短路)输出排针虚焊3：模组不亮原因：245虚焊或烧坏595有虚焊或短路（第一个595）LAT和CLK或OE短路或接地138烧坏4：模组常亮原因：OE有无和地或电源短路OE有无断路LAT有无短路或短路595虚焊或连锡5：显示屏有亮线原因：A和B信号有无短路或断路138IC和4953有无短路或断路4953坏或4953连锡6：整版闪烁不定原因：74HC595的（ST）LAT信号短路（595的LAT信号为锁存信号短路会影响信号的锁存不稳定）7：一列灯1个亮三个灯不亮或2个灯亮两个灯不亮等原因：不亮的灯全已经被烧坏（被烧坏的灯已经被静电击坏）8：整板不亮：原因：●板子没有接上电源；●输入排线插反；●输入输出颠倒；●电源正负极接反（接反会烧掉板子所有IC）。
