行扫描电路

第三章行场偏向扫描部份一、偏向IC TDA4856与TDA9116介绍说明：AOC设计机种偏向IC目前运用三种类型IC，即PHILIPS TDA4856、ST的TDA9115、TDA9116,和NEC 的NEC1888 IC。

方正机种有运用两种，即（S790N）TDA4856和（P761V、D551V）TDA9115,所对应的场扫描IC分别为TDA4866和TDA9302两种，先以S790N机种TDA4856为例进行检讨。

偏向ICTDA4856功能介绍一)主要功能：1）完全的行场自动同步能力，精确的振荡频率，向行场输出提供线性良好的锯齿波电流。

2）能够获得复合同步信号，且行频可扩展到15KHZ—130KHZ。

场频可扩展到50HZ—160HZ。

3）X射线保护功能。

4）灵活的B+ CONTROL功能。

5）行场DYNAMIC FOCUS功能，及行场高压补偿功能。

6）MOIRE CANCEL及EW控制功能。

7）输出快速的UNLOCK和CLAMPING信号。

（上升或下降可以由I2C总线控制）8）I2C总线可灵活地控制行几何图形位置。

（H-SIZE、线性、桶形、枕形、平行四边形、H-CENTER）9）I2C总线可灵活地控制场几何图形。

（V-SIZE、V-CENTER、线性）二)偏向IC TDA4856各脚功能：三、行场振荡电路工作原理1、振荡电路由Pin 27、Pin 28、Pin 29三脚组成，Pin 29连接振荡电容，产生线性良好的锯齿波电压，S790N Pin 29外接10nf电容，该点位电容材质要求高，电容值的温度系数要好，否则会影响画抖的效果，Pin 27、Pin 28外接电阻决定了IC的自由振荡频率。

（自由振荡频率一般在62KHZ左右），外接Q416作用为在change mode时，CPU MUTE脚输出高电平，Q416导通，使振荡频率变为62K的自由振荡频率，防止行管Q403的VCP过高。

2、场振荡由Pin 22、Pin 23、Pin 24组成，Pin 24外接振荡电容，产生线性良好的锯齿波，自由振荡频率由Pin23脚上的电阻R608和外接振荡电容决定，电阻R608不仅使整个场和EW部分的噪声和线性最优化，而且影响内部参考值，因此R608的值一定要可靠、稳定。

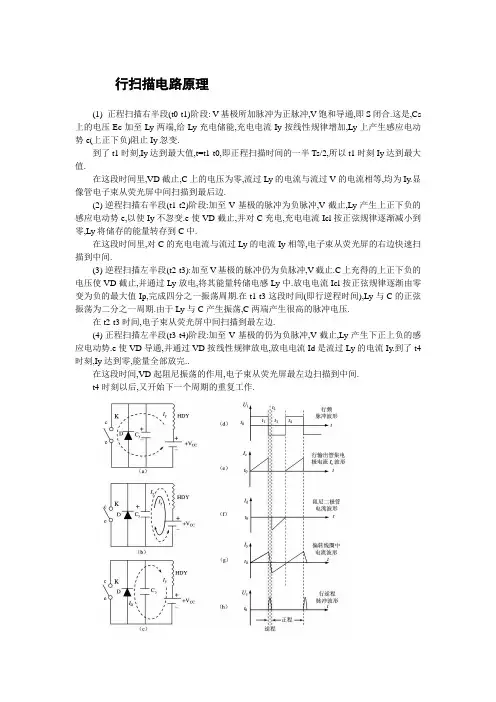

用示波器检修电视机行扫描电路在日常维修电视机的过程中,故障率最高的是开关电源和行输出电路以下就行输出电路的行逆程脉冲波形及故障时异常波形进行分析图一是一典型的行扫描电路的基本电原理图；图中Q1是行输出管，C1为行逆程电容，D为阻尼二极管T2为行输出变压器L为偏转线圈C2为S矫正电容T1为行激励变压器Q2为行激励管，R为行激励供电电阻，C3为行激励供电滤波电容。

图一图二是根据图一绘制的等效电路，工作原理分析（偏转线圈锯齿形电流形成及行逆程脉冲形成）t0~t1时间激励信号正加到行输出管Q1的基极，Q1导通，电源E经过偏转线圈L、行输出管Q1流通，由于L是感性元件，电流线性增长，在显像管的屏上电子束右中心t0点向右偏转到t1点，时间是26µS，此时线圈内的感生电势为上负下正。

t1~t2时间激励信号为负行输出管截止，偏转线圈L内的线性上升的电流被切断，由于电流在极短时间内下降，偏转线圈内产生极高的上正下负的感生电势（电磁感应现象），该感生电势对C1充电，C1上的电压迅速上升达到1000V以上，充电电流很大，在6µS时间完成，在显像管的屏上电子束由t1点向左偏转到t2点，时间6µS，此时L内能量释放完毕，电容上电压达到最大值。

t2~t3时间Q1仍然截止，C1上的电压向偏转线圈L放电，由于C1上在t1~t2时间充电极高，向L放电时间极短，在显像管屏上电子束由t2点偏转到t3点，时间6µS，此时电容所充电荷释放完毕。

偏转线圈电流达到最大值，线圈内感生电势反向下正上负。

t3~t4时间偏转线圈内的下正上负自感电势经由阻尼二极管D流通，在显像管屏上电子束由t3点偏转到t4点，时间26µS ，此时一个扫描周期完成。

在显像管的屏上电子束也完成了一个扫描周期。

以上的过程中首先由行输出管导通向偏转线圈提供能量，再由偏转线圈内部的能量向逆程电容充电，偏转线圈的能量释放完毕，反过来再由电容向偏转线圈释放能量，最后偏转线圈上的感生电势反向符合阻尼二极管的导通方向，由阻尼二极管导通能量释放完毕，完成一个行扫描周期，在逆程电容上的电压的波形即反映了这四个过程是否完美的完成，根据波形的形状、时间、幅度情况即可判断行输出级的工作正常与否。

TDA8362中频/视频/色度/行场扫描小信号处理集成电路一、功能TDA8362是菲利蒲公司生产的多制式彩色电视机专用集成电路。

该集成块内部包括图像中频信号处理电路、伴音中频信号处理电路和音频信号处理电路、色度信号解调电路、亮度信号处理电路、RGB 基色信号矩阵变换电路、行场扫描小信号形成电路等。

长虹公司采用该集成电路生产的彩电有21″、25″、29″三种规格，主要机型有：C2191AV、C2592AV、C2991、D2965A等。

TDA8362引脚功能、实测电压、对地电阻如表（1）所示。

二、典型应用电路三、相关电路工作原理和维修要点1.图像中频信号处理电路图像中频信号处理电路由集成块（2）（3）（4）（7）（44）（45）~（48）脚外接元件和集成块内部相关电路组成。

图像中频信号处理电路的任务是对图像中频信号进行放大和视频检波，从图像中频信号中检波出视频全电视信号的同时，产生中放和高放AGC 电压、自动频率控制电压。

集成块（45）（46）脚为图像中频信号输入端。

该脚输入的图像中频信号来自声表面滤波器。

（45）（46）脚输入的图像中频信号直接输往图像中频放大电路进行中频放大，放大后的图像中频信号被送往视频检波电路进行检波，得到视频全电视信号从集成块（7）脚输出。

视频检波电路所需要的开关脉冲信号由集成块（2）（3）脚外接元件L262、C262和集成块内部相关电路组成的开关脉冲形成电路形成。

开关脉冲形成电路对视频检波电路和自动频率控制电压形成电路的工作状态影响很大。

如果（2）（3）脚外接元件和集成块性能不良或L262的磁芯调整不当，造成开关脉冲形成电路不能形成正常的开关脉冲信号，不仅视频检波电路无法从图像中频信号检波出视频全电视信号，还会使集成块内部的自动频率控制电压形成电路不能形成正常的自动频率控制电压。

最终结果是造成电视机出现利用全自动搜索功能预置节目时，节目号不变故障。

集成块（47）脚为高放AGC 电压输出端。

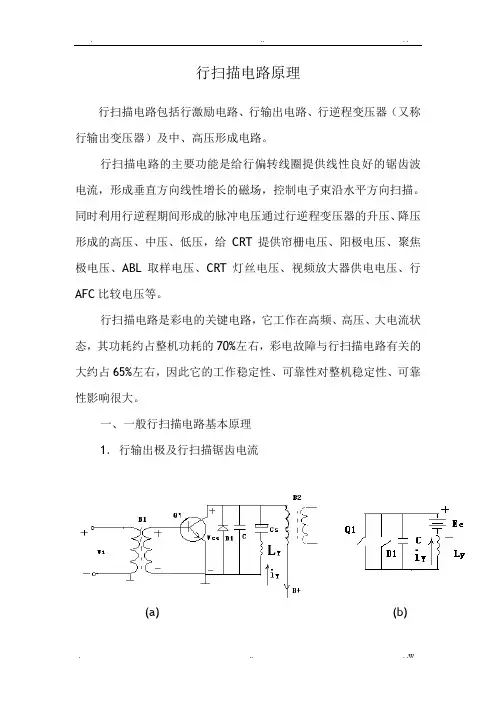

行扫描电路原理行扫描电路包括行激励电路、行输出电路、行逆程变压器（又称行输出变压器）及中、高压形成电路。

行扫描电路的主要功能是给行偏转线圈提供线性良好的锯齿波电流，形成垂直方向线性增长的磁场，控制电子束沿水平方向扫描。

同时利用行逆程期间形成的脉冲电压通过行逆程变压器的升压、降压形成的高压、中压、低压，给CRT提供帘栅电压、阳极电压、聚焦极电压、ABL取样电压、CRT灯丝电压、视频放大器供电电压、行AFC比较电压等。

行扫描电路是彩电的关键电路，它工作在高频、高压、大电流状态，其功耗约占整机功耗的70%左右，彩电故障与行扫描电路有关的大约占65%左右，因此它的工作稳定性、可靠性对整机稳定性、可靠性影响很大。

一、一般行扫描电路基本原理1．行输出极及行扫描锯齿电流(a) (b)(c)上图是典型的行输出级原理电路。

Q1是行输出管，工作在开关状态，激励脉冲Vi由脉冲变压器B1藕合输入，行偏转线圈L Y及回扫变压器B2均作为行输出级负载。

Cs是S校正电容，C是逆程电容，D1是阻尼二极管，它不同于普通二极管，它耐压高、开关性能好。

其反向击穿电压达1～1.5KV。

在电路中起开关作用，同时也对L Y─C 之间的自由振荡（即偏转线圈与逆程电容之间的电磁能量交换）起阻尼作用。

电源Ec对S校正电容Cs充电，使其两端电压总保持有上正下负，数值为Ec的电压。

为便于分析，可将Cs等效成数值为Ec的电源串在偏转支路上，这对分析工作原理并无影响，故将行输出级等效成图（b）。

注意：行输出管与阻尼二极管均等效为一开关，但他们导通时流过的电流方向正好相反。

激励电压Vi是矩形脉冲。

当正极性脉冲到达Q1基极，Q1饱和导通，在偏转线圈中产生锯齿形电流i Y，其波形如图（c）由三部分组成：（1）时间t从0～t1，行输出管的导通电流形成扫描正程右半段所需电流，随t线性增长，最大幅值为I YM=(Ec/L Y)×(T s/2)(Ts为正程时间)。

大型游戏机扫描板电路分析游戏结果是从电脑板输出供显示用的R、G、B三基色信号，以及复合同步信号(包括行同步、场同步)。

本章主要介绍如何将R、G、B三基色信号及复合同步信号通过扫描电路在彩色显像管上显示稳定的游戏图像。

扫描电路的主要作用是将R、G、B三基色信号按垂直方向和水平方向展开，形成稳定的扫描光栅，这个过程由行扫描及场扫描电路完成。

根据我国电视标准规定：行扫描的基本参数为：行频为15625Hz，行周期为64s，其正程扫描时间为52uS，逆程时间为12s，扫描行数为625行。

场扫描的基本参数为：场频为50Hz，一幅画面(简称一帧)分为奇、偶两场，—场扫描周期为20ms。

两者的同步脉冲宽度也不完全一样，行同步脉冲为4．7us，场同步脉冲宽度为160us。

‘当然，大型游戏机扫描板的电路参数，与美国、日本等采用NTSC制式电视的参数相一致，这已在前面的内容中得到证实。

而家用游戏机的参数则与我国电视标准基本相同。

第一节概述游戏机扫描板电路与彩色电视机的底板相差不大，所不同的是游戏机扫描板无公共通道及伴音处理电路。

早期的游戏机扫描板就是由彩色电视机线路改制而成，近来，由于游戏机的大量普及，使得游戏机扫描板的销量剧增，因此，生产厂家纷纷生产了游戏机的专用扫描板，给用户组装和调试带来了方便。

游戏机的专用扫描板主要包括行扫描电路、场扫描电路、视放电路及同步信号缓冲放大，枕形校正电路等，其框图结构如框图所示。

行场扫描电路的主要作用是分别给行场偏转线圈提供一个线性良好，幅度足够大的锯齿波电流，其中行锯齿波电流频率约为15750Hz，场频锯齿波电流为60Hz。

锯齿波电流流过行场偏转线圈产生水平和垂直方向的偏转磁场，在显像管屏幕上形成均匀的扫描光栅。

行场扫描电路的工作状态必须与电脑板送来的复合同步信号严格同步，以保证准确而稳定地重现图像。

另外，行扫描电路还要产生彩色显像管所需的阳极高压、各种中压及低压等，同时还产生光栅校正信号及消隐信号等。

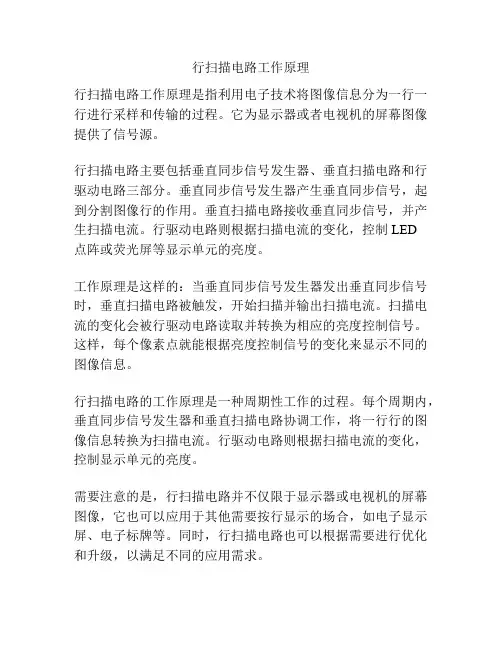

行扫描电路工作原理
行扫描电路工作原理是指利用电子技术将图像信息分为一行一行进行采样和传输的过程。

它为显示器或者电视机的屏幕图像提供了信号源。

行扫描电路主要包括垂直同步信号发生器、垂直扫描电路和行驱动电路三部分。

垂直同步信号发生器产生垂直同步信号，起到分割图像行的作用。

垂直扫描电路接收垂直同步信号，并产生扫描电流。

行驱动电路则根据扫描电流的变化，控制LED
点阵或荧光屏等显示单元的亮度。

工作原理是这样的：当垂直同步信号发生器发出垂直同步信号时，垂直扫描电路被触发，开始扫描并输出扫描电流。

扫描电流的变化会被行驱动电路读取并转换为相应的亮度控制信号。

这样，每个像素点就能根据亮度控制信号的变化来显示不同的图像信息。

行扫描电路的工作原理是一种周期性工作的过程。

每个周期内，垂直同步信号发生器和垂直扫描电路协调工作，将一行行的图像信息转换为扫描电流。

行驱动电路则根据扫描电流的变化，控制显示单元的亮度。

需要注意的是，行扫描电路并不仅限于显示器或电视机的屏幕图像，它也可以应用于其他需要按行显示的场合，如电子显示屏、电子标牌等。

同时，行扫描电路也可以根据需要进行优化和升级，以满足不同的应用需求。
