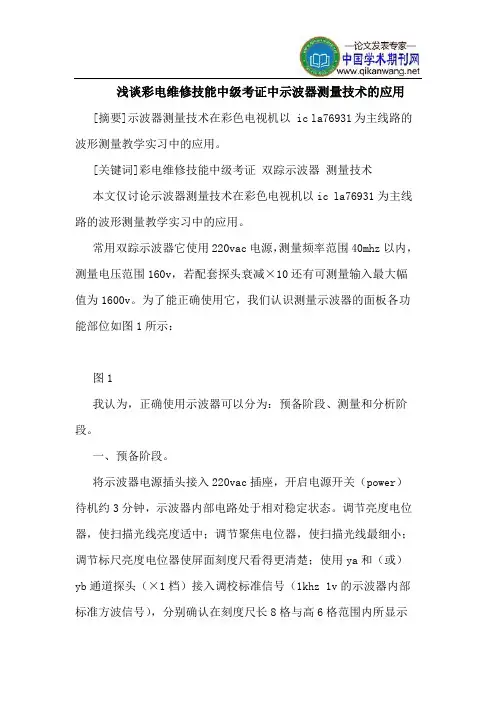

浅谈彩电维修技能中级考证中示波器测量技术的应用[摘要]示波器测量技术在彩色电视机以 ic la76931为主线路的波形测量教学实习中的应用。
[关键词]彩电维修技能中级考证双踪示波器测量技术本文仅讨论示波器测量技术在彩色电视机以ic la76931为主线路的波形测量教学实习中的应用。
常用双踪示波器它使用220vac电源，测量频率范围40mhz以内，测量电压范围160v，若配套探头衰减×10还有可测量输入最大幅值为1600v。
为了能正确使用它，我们认识测量示波器的面板各功能部位如图1所示：图1我认为，正确使用示波器可以分为：预备阶段、测量和分析阶段。
一、预备阶段。
将示波器电源插头接入220vac插座，开启电源开关（power）待机约3分钟，示波器内部电路处于相对稳定状态。
调节亮度电位器，使扫描光线亮度适中；调节聚焦电位器，使扫描光线最细小；调节标尺亮度电位器使屏面刻度尺看得更清楚；使用ya和（或）yb通道探头（×1档）接入调校标准信号（1khz 1v的示波器内部标准方波信号），分别确认在刻度尺长8格与高6格范围内所显示出与相应的时间扫描t/div，ya和（或）yb的v/div所选档位计算是否一致，评估其测量档位的准确性和一致性。
图2在这一环节的教学实习中，指导教师需要提问和检查实习生避免出现的问题有：调节示波器扫描线和显示屏刻度光栅的亮度，扫描线的聚焦等未调节到最佳位置；又或出现未与标准信号进行比较，确认波形幅度和频率调节到合适位置等就急于进行测量的误动作。
二、测量和分析阶段。
1.测量波形的周期（即频率）周期或频率是表达测量波形的重要参数之一。
根据被测信号的频率范围选择合适的扫描档位t/div，能使被测量的波形一个周期落在长8格范围，并较细致地实现测量周期时间能在每个方格内5等分进行计算。
测量波形周期档位开关t/div设有1、0.5、0.2、0.1s/格四档；50、20、10、5、2、1、0.5、0.2、0.1ms/格九档和50、20、10、2、1、0.5、0.2μs/格七档共计20个档位。

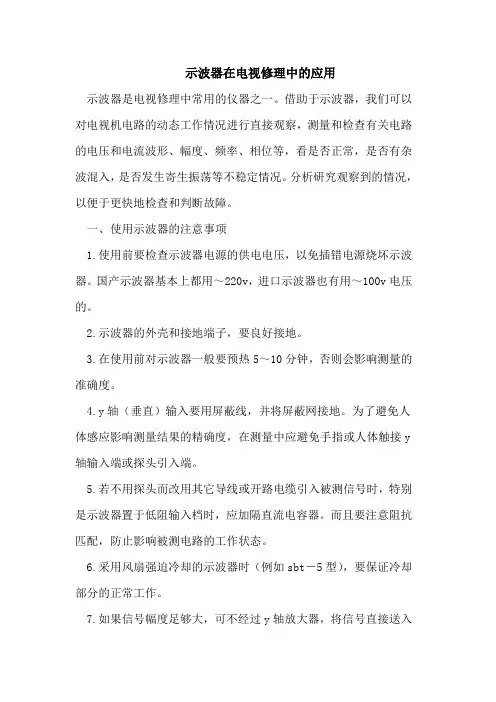

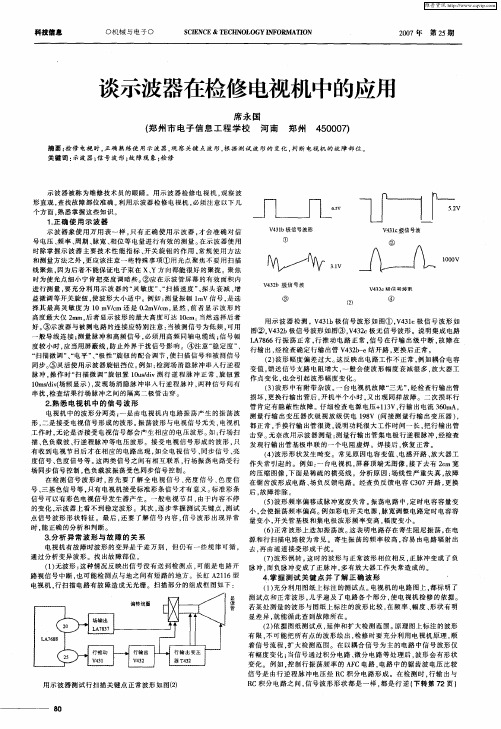

示波器在电视修理中的应用示波器是电视修理中常用的仪器之一。
借助于示波器，我们可以对电视机电路的动态工作情况进行直接观察，测量和检查有关电路的电压和电流波形、幅度、频率、相位等，看是否正常，是否有杂波混入，是否发生寄生振荡等不稳定情况。
分析研究观察到的情况，以便于更快地检查和判断故障。
一、使用示波器的注意事项1.使用前要检查示波器电源的供电电压，以免插错电源烧坏示波器。
国产示波器基本上都用～220v，进口示波器也有用～100v电压的。
2.示波器的外壳和接地端子，要良好接地。
3.在使用前对示波器一般要预热5～10分钟，否则会影响测量的准确度。
4.y轴（垂直）输入要用屏蔽线，并将屏蔽网接地。
为了避免人体感应影响测量结果的精确度，在测量中应避免手指或人体触接y 轴输入端或探头引入端。
5.若不用探头而改用其它导线或开路电缆引入被测信号时，特别是示波器置于低阻输入档时，应加隔直流电容器。
而且要注意阻抗匹配，防止影响被测电路的工作状态。
6.采用风扇强迫冷却的示波器时（例如sbt－5型），要保证冷却部分的正常工作。
7.如果信号幅度足够大，可不经过y轴放大器，将信号直接送入示波器的偏转板，这样可以不受y轴放大器通频带的限制，从而提高示波器的工作频率。
有的示波器偏转板的插接孔在示波器的后面，使用时要加隔直流电容。
二、用示波器检查信号波形在查看电视机的原理图时，常常可以看到在电路中的某些关键部位，标有正常工作状态下的信号波形及幅度。
这是特为修理电视机时，观察信号波形和幅度提供的资料。
下面以sbt-5型示波器为例，介绍一下用示波器观察电视机信号波形的操作方法。
例如要测试视频检波器输出端的全电视信号。
将示波器探头的地线接电视机的地，探针接在测试点（txx,csxx,ckxx,jxx）上，找不到测试点时，可以接在预视放管的基极上。
1.旋钮位置的预置：打开示波器的电源开关，指示灯亮。
预热几分钟，然后把x轴选择钮放在“扫描”位置（逆时针旋到头），扫描扩展钮放在“校正”位置上，扫描时间钮放在“10”上，扫描微调钮放在“校正”位置上（顺时针旋到头上）。

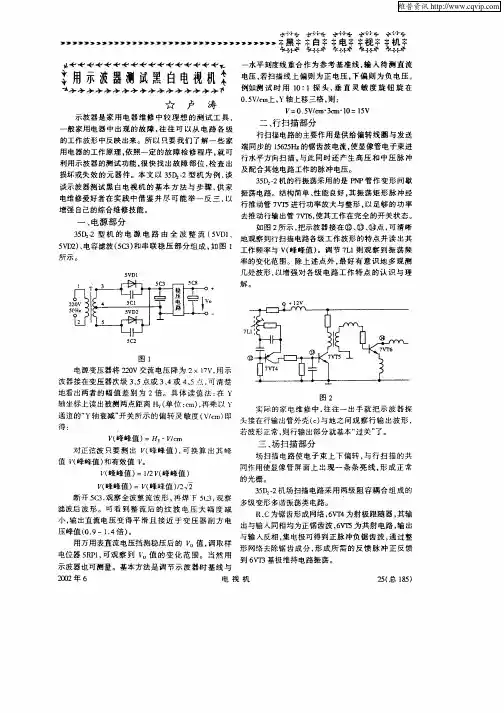

黑白电视机行扫描电路的检修一、课题名称:黑白电视机行扫描电路的检修二、课题纲要&教学目标【知识目标】1、熟悉行扫描电路结构、原理及其特点2、会修无光栅、扬声器中有“沙沙”声故障【素质目标】教会学生通过自己动手实践，能够熟悉行扫描电路结构、原理及其特点。
解决实际故障的同时，学生有所收获，开拓了学生的思路，进一步提高本专业的学习兴趣。
【能力目标】能够熟悉行扫描电路结构、原理及其特点。
学会解决实际黑白电视机行扫描电路故障检修的方法。
& 教学重点与难点无光栅，扬声器中有“沙沙”声故障分析检修& 教学环境：电子实训中心；中级部学生三、课题教学模式任务驱动教学法四、课题教学内容& 教学内容：本课题内容在整个模块中有着重要的作用。
电视机在实际使用中，该部分电路故障率较高，并且能使用多种方法进行检修。
通过教师讲解、演示，结合学生自己实践，达到掌握所教内容，为整机的检修奠定了基础。
& 教学过程一）实习准备：1、黑白电视机一台；2、万用表、电子实习工具；3、电子实习常用电子元器件及仪器仪表。
二）组织教学：1、点名，检查学生人数；2、查看学生工作服、工具准备情况。
三）复习提问：1、行扫描电路的主要任务有哪些？2、行扫描电路向CRT哪些电极上供电？任务提出：行扫描电路是电视机的重要电路，它既要向偏转线圈提供电流，又要向CRT 提供发光所需要的电压，因而该电路不工作，就一定会导致CRT不发光、不显像。
今天学习的任务是黑白电视机行扫描电路的检修。
任务分析：一、行扫描电路组成方框图二、行扫描主要电路的作用1、行振荡器：自激振荡产生行输出级所需要的频率为15625Hz左右的矩形脉冲。
2、行激励级：将行振荡器所产生的矩形脉冲进行功率放大。
3、行输出级：向偏转线圈提供锯齿波电流、向显像管及其它电路提供工作电压。
三、行扫描电路分析行输出元件作用：C54：升压电容 D9：升压二极管 C34：S型校正电路HDY：行偏转线圈 C10：行输出管 C：逆程电容D10：阻尼二极管 D14+100V：整流二极管1.行振荡器:W5、R46、C40为定时元件与18脚与内部的振荡电器构成振荡器，W5是行频调整电位器2.行激励电路：由Q9、R53、R56组成3.行输出波形：Q90、D16、C、D9、C54、HDY行输出变压器组成4.AFC电路：R65、C60组成积分电路后为三角波，C15耦合电容，C39、C44、C68组成，误差电压滤波器将误差电压经R45到18脚。

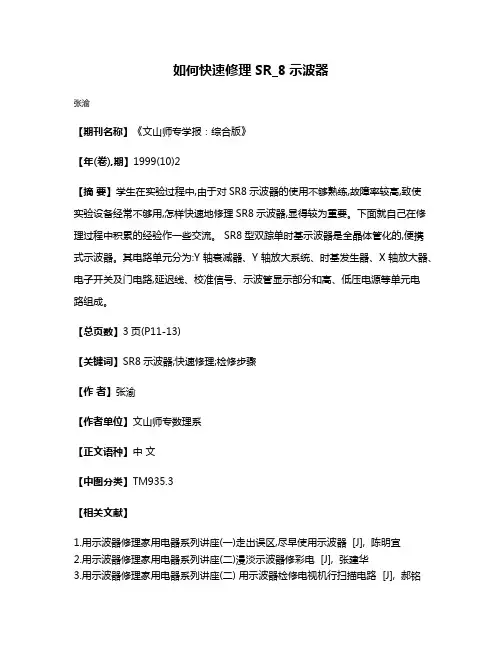

如何快速修理SR_8示波器
张渝
【期刊名称】《文山师专学报：综合版》
【年(卷),期】1999(10)2
【摘要】学生在实验过程中,由于对SR8示波器的使用不够熟练,故障率较高,致使
实验设备经常不够用,怎样快速地修理SR8示波器,显得较为重要。
下面就自己在修理过程中积累的经验作一些交流。
SR8型双踪单时基示波器是全晶体管化的,便携式示波器。
其电路单元分为:Y轴衰减器、Y轴放大系统、时基发生器、X轴放大器、电子开关及门电路,延迟线、校准信号、示波管显示部分和高、低压电源等单元电
路组成。
【总页数】3页(P11-13)
【关键词】SR8示波器;快速修理;检修步骤
【作者】张渝
【作者单位】文山师专数理系
【正文语种】中文
【中图分类】TM935.3
【相关文献】
1.用示波器修理家用电器系列讲座(一)走出误区,尽早使用示波器 [J], 陈明宜
2.用示波器修理家用电器系列讲座(二)漫淡示波器修彩电 [J], 张建华
3.用示波器修理家用电器系列讲座(二) 用示波器检修电视机行扫描电路 [J], 郝铭
4.用示波器快速修理低频信号源 [J], 舒邦久
5.如何快速修理ＳＲ８示波器 [J], 张渝
因版权原因，仅展示原文概要，查看原文内容请购买。
用示波器检修电视机行扫描电路
在日常维修电视机的过程中,故障率最高的是开关电源和行输出电路以下就行输出电路的行逆程脉冲波形及故障时异常波形进行分析图一是一典型的行扫描电路的基本电原理图；图中Q1是行输出管，C1为行逆程电容，D为阻尼二极管T2为行输出变压器L为偏转线圈C2为S矫正电容T1为行激励变压器Q2为行激励管，R为行激励供电电阻，C3为行激励供电滤波电容。
图一图二是根据图一绘制的等效电路，
工作原理分析（偏转线圈锯齿形电流形成及行逆程脉冲形成）t0~t1时间激励信号正加到行输出管Q1的基极，Q1导通，电源E经过偏转线圈L、行输出管Q1流通，由于L是感性元件，电流线性增长，在显像管的屏上电子束右中心t0点向右偏转到t1点，时间是26µS，此时线圈内的感生电势为上负下正。
t1~t2时间激励信号为负行输出管截止，偏转线圈L内的线性上升的电流被切断，由于电流在极短时间内下降，偏转线圈内产生极高的上正下负的感生电势（电磁感应现象），该感生电势对C1充电，C1上的电压迅速上升达到1000V以上，充电电流很大，在6µS时间完成，在显像管的屏上电子束由t1点向左偏转到t2点，时间6µS，此时L内能量释放完毕，电容上电压达到最大值。
t2~t3时间Q1仍然截止，C1上的电压向偏转线圈L放电，由于C1上在t1~t2时间充电极高，向L放电时间极短，在显像管屏上电子束由t2点偏转到t3点，时间6µS，此时电容所充电荷释放完毕。
偏转线圈电流达到最大值，线圈内感生电势反向下正上负。
t3~t4时间偏转线圈内的下正上负自感电势经由阻尼二极管D流通，在显像管屏上电子束由t3点偏转到t4点，时间26µS ，此时一个扫描周期完成。
在显像管的屏上电子束也完成了一个扫描周期。
以上的过程中首先由行输出管导通向偏转线圈提供能量，再由偏转线圈内部的能量向逆程电容充电，偏转线圈的能量释放完毕，反过来再由电容向偏转线圈释放能量，最后偏转线圈上的感生电势反向符合阻尼二极管的导通方向，由阻尼二极管导通能量释放完毕，完成一个行扫描周期，在逆程电容上的电压的波形即反映了这四个过程是否完美的完成，根据波形的形状、时间、幅度情况即可判断行输出级的工作正常与否。
图二既然行逆程脉冲的波形的测量和分析对判断行输出部分故障具有重要的意义，对于用万用表难以判断的疑难故障，可以快速的判断故障部位的所在，对于一般的行供电电压为110V～130V，行频为15625/S的彩色电视机其行输出管上的行逆程脉冲波形如图3，图中的标注是行逆程脉冲的电压幅值和时间标准；行频为15625Hz/S的电视机，一行周期是64µS （1÷15625＝64µS），在一行周期内正程为52µS、逆程为12µS 。
图3
这是标准，电视机的扫描电路必须按照此时间标准才能正确重现图像。
如果在接收电视时；测量一行周期的时间大于，或小于64µS 那么图像时行不同步的，如果一行周期大于64µS 过多，行输出管极易烧坏。
在无信号时，用示波器测量行逆程脉冲的时间，因为此时无信号，行频未被同步，一行周期的时间也基本上为64µS。
行逆程的时间应该保证在12µS 时间过大会造成行逆程脉冲电压过低；CRT高压供电过低；图像放大，图像的重现率下降并且亮度变暗。
行逆程时间不足12µS 会造成，行逆程脉冲电压过高；有击穿行输出管及相关元件的危险，并且高压过高，会产生光栅不满屏，图像缩小的现象。
在维修行扫描部分根据波形的变化判断故障直观准确。
正常波形
行激励不足波形
图4A 图4B
根据波形判断行输出管工作状态；
图4是行激励不足的行逆程脉冲波形，行激励不足严重者立即烧行管，轻则会出现行管工作温度较平时正常时高，不定时烧行管。
根据波形判断的标准是行脉冲左下脚正常必须是直角，图4A所示，如果此脚出现圆弧状，图4B所示即为行激励不足，要立即检查行激励部分的工作状态。
根据波形判断行输出变压器是否有轻微的局部短路在正常状态下在波形的正程52µS部分是一平直的直线（图1，52µS线段），当行输出变压器出现局部短路时在这一直线部分会出现小脉冲，如图5，根据短路的严重程度脉冲的个数和幅度不同。
在维修过程中此部分只要有小脉冲，行输出变压器必须要换。
行输出或偏转线圈有局部短路行输出有极轻微短路
图5 根据波形判断行扫描高压输出的电压调整率电视机在正常收看时；调整亮度或者对比度时，图像的幅度（大小）随着有轻微的变化，用户一般不易察觉，但是有的比较严重。
这是高压输出电压调整率太差，其原因是行输出变压器本身问题及和电路的配合问题，用示波器测量行脉冲波形上部的宽度，如果上部太尖（宽度窄）如图6A 此变压器应该换试之。
正常上部应保持一定的宽度如图6B
图6A 图6B
根据波形调整逆程电容的大小，使行输出部分工作在最佳状态在修理经常击穿行管的电视机时查看逆程时间是否够12µS（图3 所示），小于12µS的行逆程脉冲幅度都是异常波形行扫描电路工作不正常，应该适当增加其逆程电容的容量使逆程时间增大至12µS，以保证安全及正常工作。
检修实例
检修一台其它维修部门转来的海信TB1238机芯的25寸彩色电视机（电原理图类似图1），其故障现象是开机连续烧行管，每次换上行管只能工作半小时（行管工作温度很高）即行管击穿，前维修人员对行输出变压器、行激励变压器及周边元件均换过，不能解决故障。
我们用示波器测量，行输出管集电极，行逆程脉冲看到行逆程脉冲的左下脚的直角变成轻微的圆弧形（如图4B），我们判断该故障为行激励不足所至。
经对行激励部分检查，测量行激励变压器T1初级，行激励管Q2集电极波形如图7，峰值略低于正常值，测量电解电容上也发现有较高的方波脉冲（正常情况电解电容C3上只应该有极低的积分三角波形（峰峰值小于1V）。
故判断为电解电容C3失效所至，拆下测量果然容量已经大幅下降，更换后开机一天，电视机工作正常，行管温度正常，此时再测量行管集电极的行逆程脉冲，看到行脉冲波形的左下脚，完全呈现直角，如图4A。
图7 注：以上波形图是以行频为15625/S 为例介绍高清倍频电视行周期时间为32微秒，正程26微秒，逆程6微秒。
