（一）、行扫描电路的作用行扫描电路在彩色电视机中担负着重要的作用，其工作原理与黑白电视机基本相同。
行扫描电路的特点是采用开关电路，通过行输出管的饱和导通和截止，在行偏转线圈中产生15 625Hz的锯齿形偏转电流，使显像管电子束做水平扫描，同时利用行扫描逆程脉冲产生的高压，经过整流和滤波成为各种直流电压，供显像管电路和其他电路使用。
（二）、行扫描电路的组成行扫描电路由自动频率调整(AFC)、行振荡、行激励、行输出四部分组成，前两部分由集成电路担任，后两部分由分立元器件构成。
（三）、电路原理图（四）、电路分析1、AFC、行振荡电路同步分离产生的行同步信号从集成电路Nl01内部送至AFC电路，来自行输出级的行逆程脉冲信号经R412、R413、Nl01的28脚进入AFC电路，VD411为保护二极管，防止行逆程脉冲信号幅度过大损坏集成电路Nl01。
两个信号在AFC鉴相器中进行相位比较，产生误差电压控制行VCO(压控振荡器)，使行振荡产生的行频矩形波与发送端同步，Nl0l的26脚外接由C406、R402、C407组成的双时间滤波电路，可以将误差控制电压滤成直流电压。
通过总线的数据调整，可以改变行中心位置，使光栅整体向左或向右移动。
行振荡电路由集成电路Nl01内部的行VC0产生4MHz振荡信号，经l／256分频器分频后产生行频脉冲从27脚输出到行激励电路，因而不需要外接石英晶体。
2、行激励电路由行激励管VT431、行激励变压器T431等元件组成，集成电路Nl01的27脚输出的行频矩形脉冲信号，经R409、R432使．VT431饱和导通和截止，集电极输出的脉冲信号由T431耦合到行输出电路，控制行输出管VT432饱和导通和截止。
R433、C433、C432可防止产生过高的峰值电压，R434是保护电阻，可调整行激励输出的大小和保护行激励管。
3 、行输出电路VT432是行输出开关管，内部接人阻尼二极管，U。
≥l 500V，PcM≥50W。
彩电行扫描电路的五种检修方法彩电行扫描电路的五种检修方法一：行激励管和行输出管的发射结电压及集电极直流电压测量法通过测量行输出管的集电极电压，可总会计师判断行输出级是否存在直流短路,但不能据此肯定输出级不存在开路故障.通过测量行输出管发射极电压可判断故障在行输出级或在其前的电路.这个发射结电压通常为+(-)0.25V以内的正偏或反偏,这与行推动变压器的激励方式有关.如果发射结电压正常,说明行输出级以前基本正常;如果发射极无电压,说明行推动级末提供脉冲或行管发射结击穿.行激励管正常工作时,发射结偏电压为0.4V.偏电压正常说明行振荡电路输出正常的行频脉冲;偏压太小或无偏压说明行振荡电路工作异常或行激励管击穿;偏压超过0.75V则使激励管饱和导通,会使其集电极电压为0V,此也为行振荡电路工作异常.二:行推动变压初级短路法若行输出管集电结电压明显低于正常值,可通过短路行推动变压器初级绕组来判断行输出组级荐在直流短路还是交流短路,短路后行管基极无输入脉冲,行管不工作于脉冲状态.因此,如果短路后行管集电极电压恢复正常,便说明行输出级存在着交流短路,常见故障是行偏转线圈局部短路,行输出变压器内部匝间短路或其负载短路.若短路后行管集电极电压仍然偏低,便说明行输出存在直流短路,常见故障为行管CE极间漏电,阻尼二极管不良或逆程电容漏电.请注意,这种方法对某些彩电不适用.例如,采用锁频式开关电源的彩电,由行逆程脉冲去同步开关电源.在行电路不工作时,开关电源的输出电压会下降.如果缺少这方面的经验,会误认为行输出级存在直流短路.又如,某些自激式开关电源如三洋83P机心和福日F91PPTDA两片机的电源的主输出电压,在行输出级不工作时会因负载减轻而上升到143V和130V,可能会引发不应有的故障.三:行推动管基极信号注入法当开机后保护电路立即动作而难以判断是否行频偏低或逆程电容是否容量减少是时,可以断开彩电的行保护电路,同时在行管集电极上接一个0.5A的保险丝;然后找一台正常的黑白电视机,用导线把两台电视机的地连起来,焊开两电视机的推动管基极,将输往黑的电视机推动管的基极的行频脉冲连接到彩电的推动管基极;如彩电采用热底板,则必须用一台隔离变压器给彩电供电.当两电视机都通电时,如果彩电出现正常光栅,便说明故障是行频偏低引起的;如果彩电行管集电极的保险丝迅速烧断,则说明故障很可能是逆程电容容量减少所致.四:行输出变压器次级电压测量法行输出变压器次级产生的电视机所需的高,中,低电,如公共通道的12V电压,视放的180V,场扫描的25V或50V电压.通过测量这些电压,可判断行扫描电路的正常与否.只要一路电压次级正常,便可判断行扫描电路正常;如各级电路都不正常,行扫描电路肯定存在故障.五:行推动管和行输出管的集电极交流db电压测量法这是很有效的检修方法.彩电行管的集电极交流db电压反应了关应了逆程反峰电压的高低,具体数值与机型各屏幕大小有关.对于21寸或更小的电视,此值为350~450发.通过测量行管的集电极的交流db电压,也可以判断故障的大致部位.行管不工作时,这个db电压为零;行输出变压器的输出负载短路时,这个db电压很少;如db电压正常但无光栅或光栅异常,则表明行输出变压器次级绕组开路或其负载有故障;如电压超过500V,光栅变小且很亮,则是逆程电容容量减少.行推动管集电极的交流db电压反映了行推动级是否正常工作.这个db电压通常为75~125V,但如果行推动级由24V低压供电,这个db 电压在50V以内.如果在实际中应用了以上的几个方法,再加上具体问题具体分析,我想一般的扫描问题可以解决了吧!。

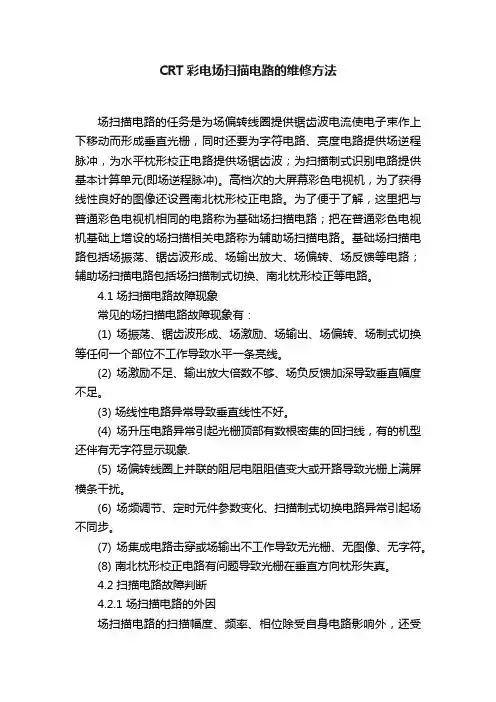

CRT彩电场扫描电路的维修方法场扫描电路的任务是为场偏转线圈提供锯齿波电流使电子束作上下移动而形成垂直光栅，同时还要为字符电路、亮度电路提供场逆程脉冲，为水平枕形校正电路提供场锯齿波；为扫描制式识别电路提供基本计算单元(即场逆程脉冲)。
高档次的大屏幕彩色电视机，为了获得线性良好的图像还设置南北枕形校正电路。
为了便于了解，这里把与普通彩色电视机相同的电路称为基础场扫描电路；把在普通彩色电视机基础上增设的场扫描相关电路称为辅助场扫描电路。
基础场扫描电路包括场振荡、锯齿波形成、场输出放大、场偏转、场反馈等电路；辅助场扫描电路包括场扫描制式切换、南北枕形校正等电路。
4.1 场扫描电路故障现象常见的场扫描电路故障现象有：(1) 场振荡、锯齿波形成、场激励、场输出、场偏转、场制式切换等任何一个部位不工作导致水平一条亮线。
(2) 场激励不足、输出放大倍数不够、场负反馈加深导致垂直幅度不足。
(3) 场线性电路异常导致垂直线性不好。
(4) 场升压电路异常引起光栅顶部有数根密集的回扫线，有的机型还伴有无字符显示现象.(5) 场偏转线圈上并联的阻尼电阻阻值变大或开路导致光栅上满屏横条干扰。
(6) 场频调节、定时元件参数变化、扫描制式切换电路异常引起场不同步。
(7) 场集成电路击穿或场输出不工作导致无光栅、无图像、无字符。
(8) 南北枕形校正电路有问题导致光栅在垂直方向枕形失真。
4.2 扫描电路故障判断4.2.1 场扫描电路的外因场扫描电路的扫描幅度、频率、相位除受自身电路影响外，还受下列因素的影响：一、复合同步分离电路复合分离电路虽同时影响行、场两电路的同步，但因行同步分离电路采用AFC鉴相式，其同步范围相对大得多。
所以，在复合同步分离电路输出的复合同步信号不理想时，也能使行同步，但却不能使场保持同步或者场同步不良。
二、+12V稳压电路目前的大屏幕彩色电视机都将行、场振荡电路均集成在同一块集成电路内，有些机型的行、场扫描脉冲都是从对行振荡脉冲(500kHz)分频取得，但因行振荡电路的工作电源取自开关电源+B 或+24V，而场振荡电路的工作电源却是+12V稳压电源。

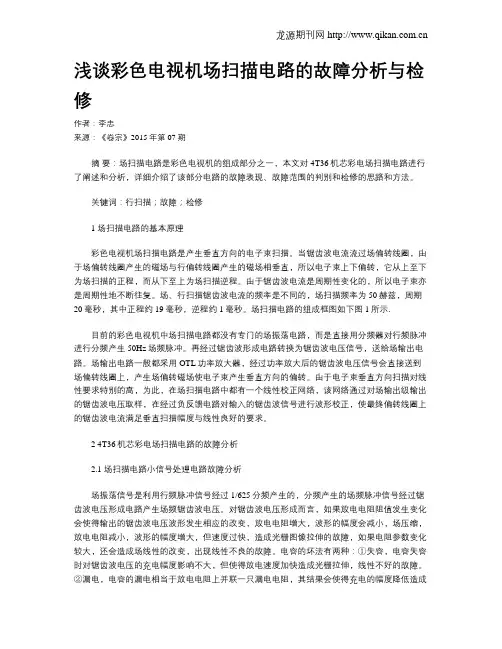

浅谈彩色电视机场扫描电路的故障分析与检修作者：李忠来源：《卷宗》2015年第07期摘要：场扫描电路是彩色电视机的组成部分之一，本文对4T36机芯彩电场扫描电路进行了阐述和分析，详细介绍了该部分电路的故障表现、故障范围的判别和检修的思路和方法。
关键词：行扫描；故障；检修1 场扫描电路的基本原理彩色电视机场扫描电路是产生垂直方向的电子束扫描。
当锯齿波电流流过场偏转线圈，由于场偏转线圈产生的磁场与行偏转线圈产生的磁场相垂直，所以电子束上下偏转，它从上至下为场扫描的正程，而从下至上为场扫描逆程。
由于锯齿波电流是周期性变化的，所以电子束亦是周期性地不断往复。
场、行扫描锯齿波电流的频率是不同的，场扫描频率为50赫兹，周期20毫秒，其中正程约19毫秒，逆程约1毫秒。
场扫描电路的组成框图如下图1所示.目前的彩色电视机中场扫描电路都没有专门的场振荡电路，而是直接用分频器对行频脉冲进行分频产生50Hz场频脉冲。
再经过锯齿波形成电路转换为锯齿波电压信号，送给场输出电路。
场输出电路一般都采用OTL功率放大器，经过功率放大后的锯齿波电压信号会直接送到场偏转线圈上，产生场偏转磁场使电子束产生垂直方向的偏转。
由于电子束垂直方向扫描对线性要求特别的高，为此，在场扫描电路中都有一个线性校正网络，该网络通过对场输出级输出的锯齿波电压取样，在经过负反馈电路对输入的锯齿波信号进行波形校正，使最终偏转线圈上的锯齿波电流满足垂直扫描幅度与线性良好的要求。
2 4T36机芯彩电场扫描电路的故障分析2.1 场扫描电路小信号处理电路故障分析场振荡信号是利用行频脉冲信号经过1/625分频产生的，分频产生的场频脉冲信号经过锯齿波电压形成电路产生场频锯齿波电压。
对锯齿波电压形成而言，如果放电电阻阻值发生变化会使得输出的锯齿波电压波形发生相应的改变，放电电阻增大，波形的幅度会减小，场压缩，放电电阻减小，波形的幅度增大，但速度过快，造成光栅图像拉伸的故障，如果电阻参数变化较大，还会造成场线性的改变，出现线性不良的故障。
（一）、行扫描电路的作用行扫描电路在彩色电视机中担负着重要的作用，其工作原理与黑白电视机基本相同。
行扫描电路的特点是采用开关电路，通过行输出管的饱和导通和截止，在行偏转线圈中产生15 625Hz的锯齿形偏转电流，使显像管电子束做水平扫描，同时利用行扫描逆程脉冲产生的高压，经过整流和滤波成为各种直流电压，供显像管电路和其他电路使用。
（二）、行扫描电路的组成行扫描电路由自动频率调整(AFC)、行振荡、行激励、行输出四部分组成，前两部分由集成电路担任，后两部分由分立元器件构成。
（三）、电路原理图（四）、电路分析1、AFC、行振荡电路同步分离产生的行同步信号从集成电路Nl01内部送至AFC电路，来自行输出级的行逆程脉冲信号经R412、R413、Nl01的28脚进入AFC电路，VD411为保护二极管，防止行逆程脉冲信号幅度过大损坏集成电路Nl01。
两个信号在AFC鉴相器中进行相位比较，产生误差电压控制行VCO(压控振荡器)，使行振荡产生的行频矩形波与发送端同步，Nl0l的26脚外接由C406、R402、C407组成的双时间滤波电路，可以将误差控制电压滤成直流电压。
通过总线的数据调整，可以改变行中心位置，使光栅整体向左或向右移动。
行振荡电路由集成电路Nl01内部的行VC0产生4MHz振荡信号，经l／256分频器分频后产生行频脉冲从27脚输出到行激励电路，因而不需要外接石英晶体。
2、行激励电路由行激励管VT431、行激励变压器T431等元件组成，集成电路Nl01的27脚输出的行频矩形脉冲信号，经R409、R432使．VT431饱和导通和截止，集电极输出的脉冲信号由T431耦合到行输出电路，控制行输出管VT432饱和导通和截止。
R433、C433、C432可防止产生过高的峰值电压，R434是保护电阻，可调整行激励输出的大小和保护行激励管。
3 、行输出电路VT432是行输出开关管，内部接人阻尼二极管，U。
≥l 500V，PcM≥50W。
C435、C436是逆程电容，为了防止逆程电容开路引起高压过高，采用两只电容器并联。
T471是行输出变压器，C441是S校正电容，行偏转线圈通过插座接在VT432集电极和S校正电容之间，L441可以改善水平扫描线性。
行激励级输出的开关脉冲信号，经T431次级使行输出管VT432不断地饱和导通和截止，在行偏转线圈中产生行频锯齿形偏转电流，使显像管电子束做水平扫描。
逆程时，在VT432集电极产生一个900V左右的逆程脉冲电压。
VD436为限流电阻，防止行电流过大烧毁行输出管VT432。
4 、行输出变压器T471为行输出变压器，+120V通过2、1脚之间的初级绕组给行输出电路供电，同时也将行输出电路产生的约900V逆程电压，在次级绕组中升压或降压，供给电视机中的其他电路。
（1）、高压电路彩色电视机都采用一体化行输出变压器，次级高压绕组为三级一次升压电路，整流后取得22～25kV的高压，通过高压绝缘线和高压帽接入显像管的高压极。
次级高压绕组的另一端则通过7脚引出，经R243、R232、R223接人ABL电路。
高压绕组的中间有一抽头，经整流后取得聚焦极电压，通过聚焦电位器(在行输出变压器内部)调整电压后用高压绝缘线接入显像管的聚焦极。
在聚焦电位器下部接加速极电位器(也在行输出变压器内部)，调整电压后用绝缘线加入显像管的加速极。
（2）、低压电路低压绕组从6脚和5脚输出行逆程脉冲电压，经限流电阻R491给显像管灯丝供电。
6脚输出的行逆程脉冲信号，经R412、R413加至集成电路NlOl的28脚提供给行AFC电路。
6脚输出的行逆程脉冲信号，还经R732、VT705倒相后加至微处理器N701的18脚。
（五）行扫描电路检修行扫描电路的工作特点是开关电路，因此不能用信号干扰法来检修，主要是通过元件在路电阻测量、直流电压测量、直流电流测量来判断故障，1、重要在路电阻检测点（1）、行输出管VT432集电极与发射极间电阻检测方法：用万用表电阻RX1欧挡，红表笔接发射极、黑表笔接集电极时表针不动(阻值大)；黑表笔接发射极、红表笔接集电极时，阻值在15～20欧为正常。
若两次测量阻值都为零或接近零，表示行输出管已被击穿短路或其他元件击穿短路。
（2）、行激励管VT431在路电阻测量可用在路元件电阻测量法对行激励管进行测量，测量集电结和发射结，检查是否出现击穿短路或断路。
2、重要直流电压、电流测量点（1）、行输出电路电源供应端+120V可以测量限流电阻R233两端直流电压：①电压为+120V时，说明电源电路正常。
②若限流电阻R233下端有+120V，而上端为0V，则R233开路。
③若无电压(电压为0V)，则行输出电路出现短路或电源电路无输出电压，+120V滤波电容C561无容量失效。
④若电压低于+120V，则行输出级元件出现短路或电源电路输出电压低。
⑤若电压高于+120V，则电源电路稳压部分出现故障，应维修电源电路。
（2）、行输出管VT432基极与发射极间电压为-0.015V。
检测行振荡电路，看行激励电路是否提供行频脉冲开关信号。
（3）、行激励管VT431集电极直流电压通过测量VT431集电极电压可以判断行激励级是否工作。
若正常工作时集电极电压低于电源电压为l7V，行激励级未工作时，集电极电压等于电源电压24V，如果电阻R434开路，集电极也无电压。
（4）、行振荡电源供应脚、LA76818A的25脚电压为5V行振荡电路电源由B6+12v经电阻R400降压后供应。
若Nl01⑤脚无电压，行振荡电路将停振，行扫描电路将停止工作，其故障为电阻R400开路，B6电源为0V时为遥控开关机电路或电源电路故障。
（5）行输出级工作电流通过对行输出级工作电流的测量，可以判断出工作是否正常，是否有过载或短路故障。
测量时可采用挂表的方法，将电阻R233与行输出变压器电源输入脚之间断开后，由于本电路行输出级不给其他电路供电，正常电流值应在200mA以内。
3、常见故障及检修方法故障现象l：待机指示灯不亮，无光栅，无伴音。
彩色电视机打开电源开关后，待机指示灯不亮，屏幕上无光栅、无图像、无伴音，这种故障也称为“三无”。
这是电视机经常发生的故障，因此应首先从行扫描电路开始检查，重点是测量行输出管VT432集电极与发射极之间的电阻和行输出级供电端+l2OV电压。
检修程序l：①首先应检查行输出管VT432是否损坏，测量行输出管VT432集电极与发射极之间电阻。
若两次测量电阻值都为0Q，说明行输出管VT432已击穿。
t②用吸锡烙铁拆下已击穿的行输出管VT432。
③在集电极与发射极之间接人一个220V 25～40W的灯泡作为假负载(也可以用20W电烙铁)，如图所示。
通电后测量假负载与地线之间的电压，若电压为+120V，说明电源电路正常，可关机拆下假负载，、换上新的行输出管。
如果电压低于+I2OV或高于+12OV(达到+125V～+175V左右)，或者无电压，说明电源电路有故障，应检修电源电路，待电压正常后方可拆下假负载，换上新的行输出管。
检修程序2：①用在路电阻检测法测量行输出管VT432集电极与发射极之间电阻，正、反向测量两次，若一次测量表针不动，另一次测量为l5～2012，说明行输出管未击穿。
②测量行输出供电端+B电压为0V，应检修电源电路。
故障现象2：打开电源开关后待机灯亮，按动遥控开／关机键待机指示灯灭，但无光栅，无伴音。
j 打开电源开关后待机灯亮，说明电源电路已工作，按动遥控开／关机键，指示灯灭，说明遥控开关机电路正常，但无光栅，无伴音，故障可能发生的部位为行扫描电路和l2C总线电路。
检修程序l：①测量+B电源供电端+120V电压正常，观察发现显像管灯丝不亮，说明行扫描电路未工作。
②检查行激励级，测量行输出管VT432基极与发射极之间电压，有-0.015V，测量行激励级VT431集电极电压为+17V，行激励级工作正常。
故障为行输出管VT432性能不良，β值下降，用型号相同的新行输出管更换。
‘③测量VT432基极与发射极之间电压为0V，测量VT431集电极电压为0V，说明行激励级出现故障，故障原因有：R434开路，VT431击穿或B4电源为0V。
造成B4为0V的故障原因有：R550开路，VT551、R565、VT552、R561开路，C563无容量失效。
④测量VT432基极与发射极之间电压为0V，测量VT431集电极电压为+26V时，用在路电阻检测法检查VT431，若VT431开路损坏，需更换VT431，如果VT431未损坏，说明行激励级未工作，要检查行振荡电路。
⑤测量行振荡电源供应端Nl01的25脚电压。
25脚电压为0V时的故障原因有：R400开路，VT554、R567、VD562、N551开路，VT552、R561开路。
测量Nl01的25脚电压+5V正常，但行振荡电路不工作，故障原因有C404无容量，集成电路Nl01损坏。
检修程序2：①测量+B电源供应端电压在70～90V，测量行输出级工作电流在200mA以上，说明行输出级电路有短路现象。
②关掉电源，用手检查行输出变压器T471温度，发现温度升高或穿孔冒烟，说明故障为T471内部绕组短路，需用相同规格型号的行输出变压器更换。
③若行偏转线圈内部短路，在光线较暗时可以看见有跳火的现象，应注意观察。
在更换偏转线圈时要使用相同规格型号的，如用其他型号的代换，注意形状要一致。
检修程序3：①测量+B电源供应端+110V正常，观察显像管灯丝已点亮，说明电源电路、行扫描电路都已正常工作，但无光栅，无伴音。
②检查I2C总线电路数据。
故障现象3：垂直一条亮线。
屏幕中间出现一条垂直亮线，这种故障多发生在带枕形校正电路的彩色电视机中。
检修程序：①枕形校正变压器与行偏转线圈串联，因此要通过很大的偏转电流，其焊点很容易产生虚焊。
可对发生虚焊的焊点进行补焊。
②可能是行偏转线圈断路，焊点或插座接触不良，S校正电容C441开路或失效。
可检测行偏转线圈及连接线、插座、S 校正电容器，对性能不良的元件予以更换。
故障现象4：有伴音、无光栅、无图像。
有伴音，说明电源电路、行扫描电路、公共通道、伴音通道等电路都正常，无光栅、无图像的故障原因在亮度通道及显像管电路。
检修程序l：①用直观检查法观察显像管灯丝是否点亮发光，若灯丝不亮，阴极不能发射电子，显像管无光栅，经观察发现灯丝不亮。
②测量灯丝电压。
测量方法：用万用表交流电压10V挡，测量F(或H)和F(或H)之间的电压，大约在3～4V。
测量后若无电压，可检查限流电阻R491是否开路，灯丝连线及插头、插座是否有虚焊、开路等。
③用万用表交流电压10V挡测量后若有电压，可关掉电源拔下显像管座，用万用表电阻RXl挡测量灯丝间电阻，阻值应在2Q左右，若表针不动，则是显像管灯丝断路，需更换显像管；如果测量后在2Q左右，则是显像管座接触不良，需更换新的显像管座。
