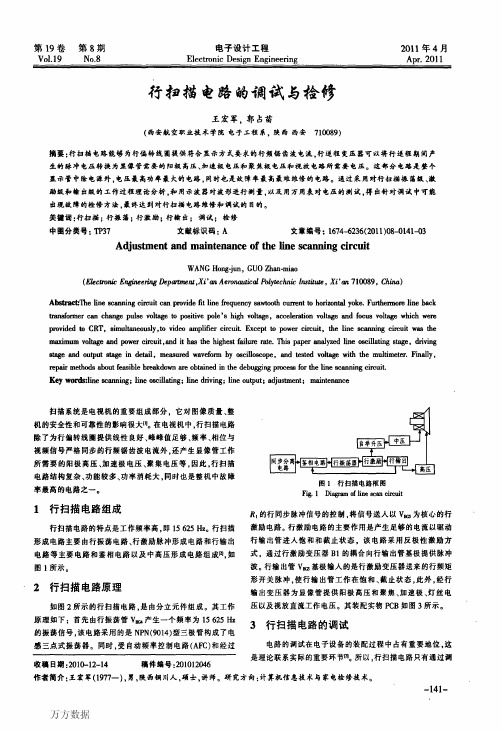

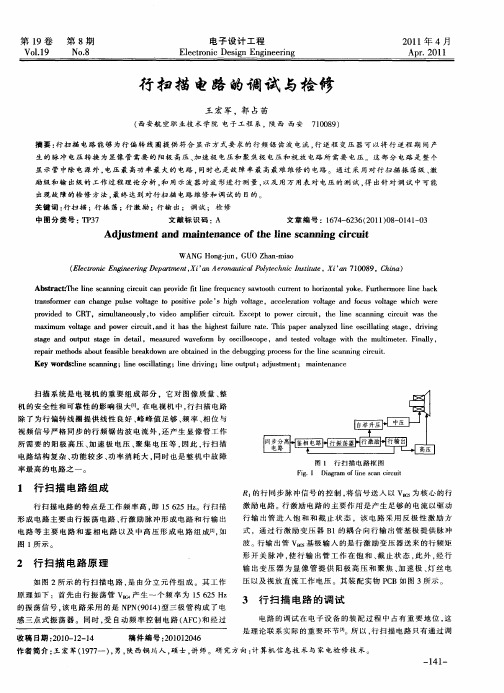

(一)、行扫描电路的作用行扫描电路在彩色电视机中担负着重要的作用,其工作原理与黑白电视机基本相同。
行扫描电路的特点是采用开关电路,通过行输出管的饱和导通和截止,在行偏转线圈中产生15 625Hz的锯齿形偏转电流,使显像管电子束做水平扫描,同时利用行扫描逆程脉冲产生的高压,经过整流和滤波成为各种直流电压,供显像管电路和其他电路使用。
(二)、行扫描电路的组成行扫描电路由自动频率调整(AFC)、行振荡、行激励、行输出四部分组成,前两部分由集成电路担任,后两部分由分立元器件构成。
(三)、电路原理图(四)、电路分析1、AFC、行振荡电路同步分离产生的行同步信号从集成电路Nl01内部送至AFC电路,来自行输出级的行逆程脉冲信号经R412、R413、Nl01的28脚进入AFC电路,VD411为保护二极管,防止行逆程脉冲信号幅度过大损坏集成电路Nl01。
两个信号在AFC鉴相器中进行相位比较,产生误差电压控制行VCO(压控振荡器),使行振荡产生的行频矩形波与发送端同步,Nl0l的26脚外接由C406、R402、C407组成的双时间滤波电路,可以将误差控制电压滤成直流电压。
通过总线的数据调整,可以改变行中心位置,使光栅整体向左或向右移动。
行振荡电路由集成电路Nl01内部的行VC0产生4MHz振荡信号,经l/256分频器分频后产生行频脉冲从27脚输出到行激励电路,因而不需要外接石英晶体。
2、行激励电路由行激励管VT431、行激励变压器T431等元件组成,集成电路Nl01的27脚输出的行频矩形脉冲信号,经R409、R432使.VT431饱和导通和截止,集电极输出的脉冲信号由T431耦合到行输出电路,控制行输出管VT432饱和导通和截止。
R433、C433、C432可防止产生过高的峰值电压,R434是保护电阻,可调整行激励输出的大小和保护行激励管。
3 、行输出电路VT432是行输出开关管,内部接人阻尼二极管,U。
≥l 500V,PcM≥50W。

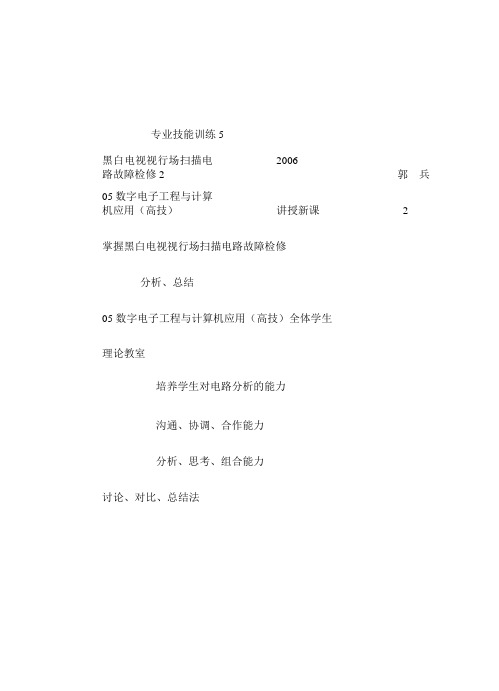

专业技能训练5黑白电视视行场扫描电路故障检修2 2006郭兵05数字电子工程与计算机应用(高技)讲授新课 2 掌握黑白电视视行场扫描电路故障检修分析、总结05数字电子工程与计算机应用(高技)全体学生理论教室培养学生对电路分析的能力沟通、协调、合作能力分析、思考、组合能力讨论、对比、总结法一、组织教学5分鈡二、导入新课5分钟三、教学过程75分钟四、课堂小结5分钟五、作业无一、组织教学1、检查仪容仪表2.填写教学日志二、导入新课1.提问引题黑白电视视频通道故障检修2、板书课题黑白电视视行场扫描电路故障检修三、教学过程:一)、组织学习、下达任务书:1、分组并下达任务书:共分4组。
任务书:黑白电视视行场扫描电路故障检修2、学生阅读本节内容,按组进行讨论和总结。
3、每组推荐1名代表发言,回答任务书中的问题,其他组同学进行评议二)、教师小结:1、教师引导小组发言,其余的小组进行补充,直到没有补充为止。
2、教师总结、归纳本章学习重点。
黑白电视视行场扫描电路故障检修一)行、场扫描集成电路的特点:集成化行、场扫描电路除了输出级外,都可以实现集成化。
中小屏幕黑白及彩色电视机中的场扫描输出级也可以实现集成化,但大屏幕黑白和彩色电视机中,考虑到功耗和耐压等因素,行扫描电路的输出级尚不能实现集成化,一般还是由分立元器件组成。
集成化行、场扫描电路的主要优点是:1.行、场振荡电路多采用定时电容和施密特触发器构成。
频率稳定度高,省去了体积较大和重量较重的行、场振荡变压器和场阻流圈,体积小、重量轻,省铁、省铜,因此,经济技术效果好。
2.行AFPC电路的鉴相器多采用模拟乘法器,鉴相灵敏度高。
加入抗干扰电路和时间常数转换电路,在行频张过程中,时间常数小,保证鉴相灵敏高,有比较宽的张范围;行振荡电路一旦被引入到同步状态,抗干扰问题就成为主要矛盾,这时时间常数变大,鉴相器灵敏度降低,但是干扰能力增强,因此,干扰信号不会使电路失去同步。
3.场扫描电路中的场频、场幅和场线性调整电路之间的隔离较好。

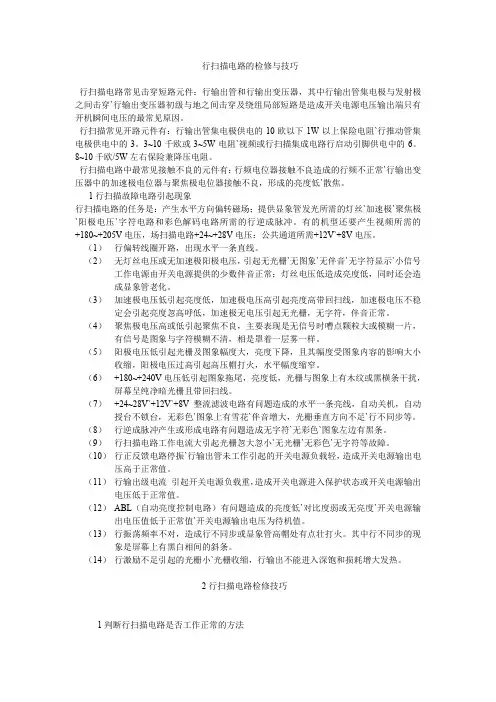

彩电行扫描电路的五种检修方法彩电行扫描电路的五种检修方法一:行激励管和行输出管的发射结电压及集电极直流电压测量法通过测量行输出管的集电极电压,可总会计师判断行输出级是否存在直流短路,但不能据此肯定输出级不存在开路故障.通过测量行输出管发射极电压可判断故障在行输出级或在其前的电路.这个发射结电压通常为+(-)0.25V以内的正偏或反偏,这与行推动变压器的激励方式有关.如果发射结电压正常,说明行输出级以前基本正常;如果发射极无电压,说明行推动级末提供脉冲或行管发射结击穿.行激励管正常工作时,发射结偏电压为0.4V.偏电压正常说明行振荡电路输出正常的行频脉冲;偏压太小或无偏压说明行振荡电路工作异常或行激励管击穿;偏压超过0.75V则使激励管饱和导通,会使其集电极电压为0V,此也为行振荡电路工作异常.二:行推动变压初级短路法若行输出管集电结电压明显低于正常值,可通过短路行推动变压器初级绕组来判断行输出组级荐在直流短路还是交流短路,短路后行管基极无输入脉冲,行管不工作于脉冲状态.因此,如果短路后行管集电极电压恢复正常,便说明行输出级存在着交流短路,常见故障是行偏转线圈局部短路,行输出变压器内部匝间短路或其负载短路.若短路后行管集电极电压仍然偏低,便说明行输出存在直流短路,常见故障为行管CE极间漏电,阻尼二极管不良或逆程电容漏电.请注意,这种方法对某些彩电不适用.例如,采用锁频式开关电源的彩电,由行逆程脉冲去同步开关电源.在行电路不工作时,开关电源的输出电压会下降.如果缺少这方面的经验,会误认为行输出级存在直流短路.又如,某些自激式开关电源如三洋83P机心和福日F91PPTDA两片机的电源的主输出电压,在行输出级不工作时会因负载减轻而上升到143V和130V,可能会引发不应有的故障.三:行推动管基极信号注入法当开机后保护电路立即动作而难以判断是否行频偏低或逆程电容是否容量减少是时,可以断开彩电的行保护电路,同时在行管集电极上接一个0.5A的保险丝;然后找一台正常的黑白电视机,用导线把两台电视机的地连起来,焊开两电视机的推动管基极,将输往黑的电视机推动管的基极的行频脉冲连接到彩电的推动管基极;如彩电采用热底板,则必须用一台隔离变压器给彩电供电.当两电视机都通电时,如果彩电出现正常光栅,便说明故障是行频偏低引起的;如果彩电行管集电极的保险丝迅速烧断,则说明故障很可能是逆程电容容量减少所致.四:行输出变压器次级电压测量法行输出变压器次级产生的电视机所需的高,中,低电,如公共通道的12V电压,视放的180V,场扫描的25V或50V电压.通过测量这些电压,可判断行扫描电路的正常与否.只要一路电压次级正常,便可判断行扫描电路正常;如各级电路都不正常,行扫描电路肯定存在故障.五:行推动管和行输出管的集电极交流db电压测量法这是很有效的检修方法.彩电行管的集电极交流db电压反应了关应了逆程反峰电压的高低,具体数值与机型各屏幕大小有关.对于21寸或更小的电视,此值为350~450发.通过测量行管的集电极的交流db电压,也可以判断故障的大致部位.行管不工作时,这个db电压为零;行输出变压器的输出负载短路时,这个db电压很少;如db电压正常但无光栅或光栅异常,则表明行输出变压器次级绕组开路或其负载有故障;如电压超过500V,光栅变小且很亮,则是逆程电容容量减少.行推动管集电极的交流db电压反映了行推动级是否正常工作.这个db电压通常为75~125V,但如果行推动级由24V低压供电,这个db 电压在50V以内.如果在实际中应用了以上的几个方法,再加上具体问题具体分析,我想一般的扫描问题可以解决了吧!。

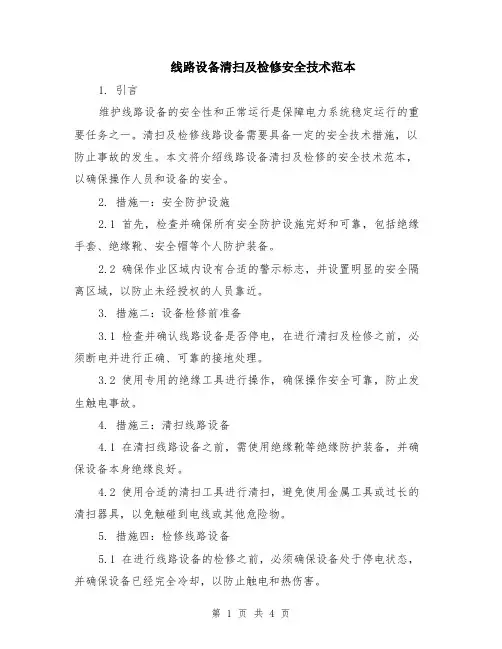

线路设备清扫及检修安全技术范本1. 引言维护线路设备的安全性和正常运行是保障电力系统稳定运行的重要任务之一。
清扫及检修线路设备需要具备一定的安全技术措施,以防止事故的发生。
本文将介绍线路设备清扫及检修的安全技术范本,以确保操作人员和设备的安全。
2. 措施一:安全防护设施2.1 首先,检查并确保所有安全防护设施完好和可靠,包括绝缘手套、绝缘靴、安全帽等个人防护装备。
2.2 确保作业区域内设有合适的警示标志,并设置明显的安全隔离区域,以防止未经授权的人员靠近。
3. 措施二:设备检修前准备3.1 检查并确认线路设备是否停电,在进行清扫及检修之前,必须断电并进行正确、可靠的接地处理。
3.2 使用专用的绝缘工具进行操作,确保操作安全可靠,防止发生触电事故。
4. 措施三:清扫线路设备4.1 在清扫线路设备之前,需使用绝缘靴等绝缘防护装备,并确保设备本身绝缘良好。
4.2 使用合适的清扫工具进行清扫,避免使用金属工具或过长的清扫器具,以免触碰到电线或其他危险物。
5. 措施四:检修线路设备5.1 在进行线路设备的检修之前,必须确保设备处于停电状态,并确保设备已经完全冷却,以防止触电和热伤害。
5.2 使用合适的绝缘工具进行检修,如绝缘螺丝刀、绝缘扳手等,以确保安全可靠的操作。
5.3 在检修过程中,必须严格遵守操作规程,不得有疏忽和马虎的情况发生,确保线路设备的检修质量和安全性。
6. 措施五:清扫及检修后处理6.1 在清扫及检修结束后,必须进行设备的绝缘检测,以确保设备正常并具有良好的绝缘性能。
6.2 清理工作区域,确保没有留下杂物或危险物,以防止其他人员受伤。
6.3 对清扫及检修后的设备进行记录和整理,包括设备的维护情况、存在的问题和下一步的维护计划等。
7. 结论通过以上所述的清扫及检修安全技术范本,可以确保线路设备的清扫和检修工作的安全性和可靠性。
操作人员应充分了解并严格遵守相关工作规程和操作规定,在操作过程中严格按照安全措施进行,以确保自身和他人的安全,同时保障设备的正常运行。
第四节行扫描电路故障检修二、行扫描电路故障的主要检测程序及常用检测方法1.直观检查法又叫直接感受法或外观检查法。
靠人的眼、耳、鼻、手等感觉器官,通过看、听、嗅、摸来检查和判断故障的一种方法。
这种方法的最大优点是简便、迅速,只要不断积累经验,一部分无光栅的故障即可以通过此法判断。
直观检查法是一种简便而有效的检查方法,但并不是所有的故障都能凭直观感觉而发现,大多数的故障需要通过严密而可靠的检测来判断。
2.在路电阻检测法适用于直流短路性故障。
通常检测的部位有:(1)(1)行输出管c-e是否击穿。
(2)(2)阻尼二极管是否击穿。
(3)(3)逆程电容或S校正电容是否击穿或严重漏电。
3.直流电流检测法在检修彩电中该方法使用的较少,主要用于测量行输出管集电极电流。
以54 cm彩电为例,正常时集电极电流为350 ~ 450 mA。
如果检测中发现电流值与正常值相差太大,则有以下几种可能:第一种可能是无行电流,表明行输出级开路或行输出管基极无激励脉冲信号。
第二种可能是行电流太小,说明行负载中有开路的情况,使负载减轻。
第三种可能是行电流太大,可以根据行电流过量的情况对故障性质作初步估计。
若行电流大约是正常值的两倍,而且行输出管很烫,可能是行输出变压器的次级负载中有短路或严重漏电的元件;若行电流大约是正常值的三倍,而且行输出变压器发烫,可能是行输出变压器内部绕组有局部短路的情况;若行电流大约是正常值的四倍,而且行输出管不热,则可能是行输出管或行阻尼管已被击穿。
4.直流电压检测法(4)(1)检测行输出管各电极直流电压在一般情况下平均直流电压应略显负值。
在维修中若测得发射结的偏置电压为-1 ~ -0.4 V,表明有行频脉冲加到行输出管基极,行输出管以前的电路基本正常。
若完全测不到偏置电压,表明无激励脉冲输入,应重点检测行激励级及前面的集成电路部分。
(5)(2)检测行激励级直流电压长虹R2118A型机中行激励管为V431,集电极电压正常电压为18 V;当其截止时,电压等于电源电压+24 V或明显升高;当行激励变压器两端接地电容漏电、击穿或行激励管击穿时,电压远远低于18 V,而且降压电阻R434异常发烫或冒烟。
黑白电视机行扫描电路的检修一、课题名称:黑白电视机行扫描电路的检修二、课题纲要&教学目标【知识目标】1、熟悉行扫描电路结构、原理及其特点2、会修无光栅、扬声器中有“沙沙”声故障【素质目标】教会学生通过自己动手实践,能够熟悉行扫描电路结构、原理及其特点。
解决实际故障的同时,学生有所收获,开拓了学生的思路,进一步提高本专业的学习兴趣。
【能力目标】能够熟悉行扫描电路结构、原理及其特点。
学会解决实际黑白电视机行扫描电路故障检修的方法。
& 教学重点与难点无光栅,扬声器中有“沙沙”声故障分析检修& 教学环境:电子实训中心;中级部学生三、课题教学模式任务驱动教学法四、课题教学内容& 教学内容:本课题内容在整个模块中有着重要的作用。
电视机在实际使用中,该部分电路故障率较高,并且能使用多种方法进行检修。
通过教师讲解、演示,结合学生自己实践,达到掌握所教内容,为整机的检修奠定了基础。
& 教学过程一)实习准备:1、黑白电视机一台;2、万用表、电子实习工具;3、电子实习常用电子元器件及仪器仪表。
二)组织教学:1、点名,检查学生人数;2、查看学生工作服、工具准备情况。
三)复习提问:1、行扫描电路的主要任务有哪些?2、行扫描电路向CRT哪些电极上供电?任务提出:行扫描电路是电视机的重要电路,它既要向偏转线圈提供电流,又要向CRT 提供发光所需要的电压,因而该电路不工作,就一定会导致CRT不发光、不显像。
今天学习的任务是黑白电视机行扫描电路的检修。
任务分析:一、行扫描电路组成方框图二、行扫描主要电路的作用1、行振荡器:自激振荡产生行输出级所需要的频率为15625Hz左右的矩形脉冲。
2、行激励级:将行振荡器所产生的矩形脉冲进行功率放大。
3、行输出级:向偏转线圈提供锯齿波电流、向显像管及其它电路提供工作电压。
三、行扫描电路分析行输出元件作用:C54:升压电容 D9:升压二极管 C34:S型校正电路HDY:行偏转线圈 C10:行输出管 C:逆程电容D10:阻尼二极管 D14+100V:整流二极管1.行振荡器:W5、R46、C40为定时元件与18脚与内部的振荡电器构成振荡器,W5是行频调整电位器2.行激励电路:由Q9、R53、R56组成3.行输出波形:Q90、D16、C、D9、C54、HDY行输出变压器组成4.AFC电路:R65、C60组成积分电路后为三角波,C15耦合电容,C39、C44、C68组成,误差电压滤波器将误差电压经R45到18脚。
行扫描电路的安全检修行扫描电路的"安全检修"2011-05-05 09:47屡损行管既是彩电维修中多发常见故障,又令修理员无从下手.各路维修高手对此总结了不少安全检修技法,很值得借鉴及应用.但对业余家电修理员来说,靠万用表(模拟、数字)检测由晶振组成的行振荡电路同样存在着不安全因素,试举例说明。
广东星宝牌TD1538 35cm(14英寸)彩电,采用TA8690AN单片集成电路完成视频解码、行、场扫描功能。
该芯片行扫描电路由TA8690AN20~25脚内外电路组成,若出现行停振故障即22脚行频输出端为0V时需对相关脚位进行检测来确定故障范围,其24脚为32分频振荡电路,如果冒然对24脚用模拟或数字万用表进行检测,则有可能间接成为烧损行管之元凶,如何安全检修经实践下列方法确实行之有效。
该机芯采用三洋80P开关电源,行扫描电路+9V电源由开关电源供给,故维修方便简洁。
⑴+B端接入60E灯泡作假负载(作用:a.负载;b.直观明了观察电源是否正常)。
⑵断行管c极、留发射结(行管b、e极)作为行激励输出负载。
⑶检测20~25之间各脚电压是否正常。
⑷测行激励管c极电压:c极34V正常;100V停振;大于34V或小于34V说明其外围电路有故障。
⑸测行管b极有无负压或交流dB电压,判断行扫描电路是否正常。
⑹行管c极间接入电流表判断行负载有无故障(可串入0.5V保险)。
小结:TA8690 24脚外接500kHz晶振通过电阻直接接地,若此时用万用表(如数字表直流100 0V档)并接晶振两端亦会改变32分频后的行振荡频率,使行负载输出级产生逆程脉冲高压,从而危害行管及其他元器件,实际检测确实如此,如该机是在偏转线圈行绕组端形成强烈高压放电,放电声如同行逆程电容失效后,高压帽周围形成强烈放电一样。
所幸该机芯为100V直流供电,行管安全系数较高,从而避免造成人为故障。
机型:XT-2978T故障:三无待机指示灯亮,控制全失效。
分析:待机灯亮且不能起动,可能处于保护状态。
检修:打开机器,检测果然处于保护状态。
短接V573发射极与集电极强制起动电源,测量电源各路输出,B+117V正常,16V、25V、10V输出均正常。
进而检测行输出供电电源,发现十12V-l正常,而十27V电压为零,根据此结果判断,场输出电路异常或R326、VD309及C317异常所致,沿着十27V供电回路检查发现N301第(7)脚对地短路,更换N31(TA8427KK)去掉强制电路,机器恢复正常。
小结:因为N301第(7)脚为场输出集成块供电脚,由于内部对地短路(击穿)引起负载加重,电流增大,流经R371产生压降使得V361导通,VD363也击穿导通,可控硅VD360导通,电源处于保护状态。
机型:XT-2978T故障:三无,机器处于保护状态分析:机器处于保护状态,可能哪一路供电回路有故障。
检修:打开机器,用万用表欧姆档检查各供电回路电阻未见有短路现象,为进一步确认故障所在,断开主供电回路负载(去掉F503保险丝)接上假负载,开机检测B+、25V、16V、10V均正常,说明故障在主供电回路负载上,拆除假负载,恢复主负载,开机检测B十有117V电压,但马上停机保护,经检测发现VD361击穿导通保护,此路是X射线保护。
造成X射线保护可能性有:A、主供电B十太;B.行逆程反峰太高,检测主电源供电B十正常,故怀疑行逆程异常,分别检测行逆程电容未见有异,只好采用代换法,当换到C344时,故障消失,说明C344(5n6/l.6kV)耐压不足,容量减少,造成逆程反峰太高弓眼保护。
小结:由于行逆程反峰太高,行包各绕组输出电压也随之升高,行包统组第(3)脚经VD306整流C312滤波后电压升高,当高于VD361击穿时,VD361击穿导通,VD360导通处于保护状态。
机型:XT-2978T故障:图闪、伴音正常分析:在图闪时为彩色和亮度同时消失枣出现的重复变化现象且伴音正常,所以故障部位应在中放电路,Y/C分离电路或解码电路。
检修:首先测中放板XZO2(5)脚VIDEO输出电压力2.8V且不抖动(正常),可判断故障在中放电路之后。
分别检测AV板上NAO1(5)脚信号输入及(46)脚信号输出电压均正常。
可见故障在Y/C分离电路或解码电路。
分别检测NBO1的关键点(15)脚、电源(10)脚复位,(8)脚、(9)脚、I2C总线,(4)脚、(27)脚A/D变换电源端,(19)脚时钟输入,(20)脚压控振荡滤波,(3)脚信号输入端的电压都正常。
但测得NBO1(25)脚电压为3.6-4.OV变化,(正常应为4.OV稳定)可见NB01工作异常,先更换NBO1后(19)脚时也会出现图闪现象,于是怀疑是因为NBO1的时钟输入异常所致。
检查NB01(19)脚外围电路时发现CB31无信号输入,进而检测N201(28)脚为OV,与正常的3.8V相差甚远,用电阻R X10测之对地短路,更换N201(TA8880)后故障排除。
小结:N201(28)脚为彩色副载波信号输出端,(2)脚的振荡信号输出作为NBO1(19)脚的时钟输入,当该脚输入错误时,就会直接影响NBO1内部的模/数电路变换,即影响了NB01的模枣数枣模的变换,从而使NBO1Y/C分离出现图闪现象。
机型:XT一29787T故障:开机伴音字符自动增加或自动降低至0。
检修:开机时发现音量字符从高到低(0)递减或由低到高(0一100)递增。
其它键作用乱,遥控失灵,怀疑按键漏电,更换新按键板,故障依旧存在。
用万用表R×IK档在路检测N801的键盘输入、输出脚均未发现明显的元件不良,检测CPU供电5V,复位端+5v均正常,更换N801、G801都无效。
检测CPU15脚(键盘矩阵脚)电压为3.3V,比正常值偏低(原值为4.8V)。
检查15脚外围电路,发现VD802反向电阻只有30K,正向正常,更换vD802后故障排除。
机型:XT2978T故障:图象枕形失真(蓝屏时不明显)检修:(1)首先测V344的集电极为0V(正常为+13V左右),说明V344如果没有击穿,便是其处于饱和状态。
(2)测V344的基极为0.8V,关掉电源用电阻档测V344C、E极并没击穿,说明V344处于饱和状态。
(3)N203(TA8859CP)输出脚2为0.8V,吸空此脚,电压升高为10V(正常在路时为0.6V),很可能N203 2脚对电源击穿。
(4)更换N203(TA8859)后,故障排除。
机型:XT-2978T故障:三无、指示灯不亮分析:指示灯不亮说明是交流整流电路的问题,保险丝己烧断。
检修:打开后机壳发现保险丝烧得发黑,说明交流回路或300V电压有严重短路,即用万用表电阻档测交流回路和开关管C极对地,未发现有明显短路,再量桥堆(VD501)发现VD501其中一臂短路,更换VD501和保险丝,开机保险丝未烧,但指示灯仍不亮,再直发现R504开路,更换R504通电,电源启动整机己能正常工作。
小结:修理烧保险丝的机型,不能冒然更换保险丝,马上通电,必先查220V交流回路和+300V通道,未发现短路时,才可通电,以免造成故障的进一步扩大。
机型:XT-2978T故障:三无、指示灯不亮检测:开机测B+电压(TP01点),为20V左右(正常应为125V),电压极低,再测300V电压正常,继续测V521的B极和N502 2脚,均无电压,分析故障非电源负载短路或保护电路误动作引起,而可能是在电源开机调整控制电路或者开关电源的振荡稳压电路吸空V521 C极,发现B+电压回升125V,整机直接启动,且工作正常,拆下V521测量发现V521 C、E都漏电,更换V521通电整机恢复正常工作。
小结;因为V521是电源待机状态的半压控制管,电路中V521 E极接地,C 极接N501 2脚,当C、E都漏电时,相当以N501工作在即将饱和状态自得B+电压降低整机未能正常工作。
机型:XT-2978T故障:三无、指示灯不亮检测:开机测B+电压(TP01点)为0V,可见开关电源电路有故障,再测C508处+300V电压正常。
测开关管V509的B极电压为0.5V,分析故障可能是开关电源的正反馈回路有问题或者电源负载短路,关机测量电源次级负载,未发现有短路现象,检查开关变压器T503(9)脚至开关管V509 B极之间的正反馈通路,发现C514(8n2)开路,更换C514,通电整机恢复正常工作。
小结:开关管V509 B是检修三无故障的关健电压点,若B极电压为0,说明偏置电路有问题(如R517开路)。
若B极电压为0.5V左右,说明正反馈有问题或电源负载有短路。
机型:XT一2978T故障:屏幕中呈一亮线检修:此故障只能出在场扫描电路部分。
先测量场输出电路N301(TA8427K)(6)脚27V正常,而(4)脚电压只为0.1V(正常为1V),再测N203(TA8859CN)(8)脚电压为0V(正常为1V),13脚、14脚、15脚、16脚各脚电压均异常,3脚12V供电正常。
用示波器检查发现N203(13)脚无场触发脉冲,测量N203(64)脚有场触发脉冲输出。
怀疑N201(64)脚至N203(13)脚支路有开路故障,顺此线路查找,发现至R243的印制铜箔已断,从而导致了N203(64)脚产生的场触发脉冲在此处丢失,从而直接影响了N203各引脚的直流工作电压,导致无场锯齿波输出,光栅呈水平亮线的故障。
小结:刮去该处保护膜;用导线补焊后试机,收看正常,故障排除。
机型:XT-2978T故障:开机伴音正常,无光栅检修:故障可能出在解码器或显象管电路,测量视放工作电压200V正常,加速电压正常,仔细观察显象管,灯丝不亮,所以故障在灯丝供电电路或显象管本身有关。
检查行输出变压器T302(9)(4)脚和R323、R444的电阻,经测量R323(2.7Ω)电阻己完全开路,R323开路便无灯丝电压,显象管灯丝不亮,因而无光栅出现,更换R323,故障排除。
机型:XT-2978T故障:三无检修:开机三无B+75V红灯亮,机子处于待机状态,CPU供电5V正常,时钟线和数据线电压2到5V变化,无9V行供电,开机瞬间,VD361的负极电压快速上升,又下降为零,怀疑这路X射线保护,吸空VD361机子可以开机,且工作正常,图像清晰,怀疑是X射线误保护,测X射线电压未超过正常值,测VD361反向阻值很小更换VD361故障排除。
机型:XT-2980故障:无图像、白光栅分析:根据故障现象判断自光栅应是中放通道或AV转换电路异常所致。
检修:首先检查图像通道V106、Z104、Z102及N1O1相关引脚未见异常,N101(4)脚视频识别也正常,进而检测N801(12)AV/TV/S-VHS控制脚亦正常,沿此回路检测N101(16)电压为3.6V偏高,正常时此脚应为0.1V(TV状态下)证明中频通道处于AV状态,最后检查发现R829开路,更换后图像恢复正常。
