第一节 扫描电路的常见电路形式

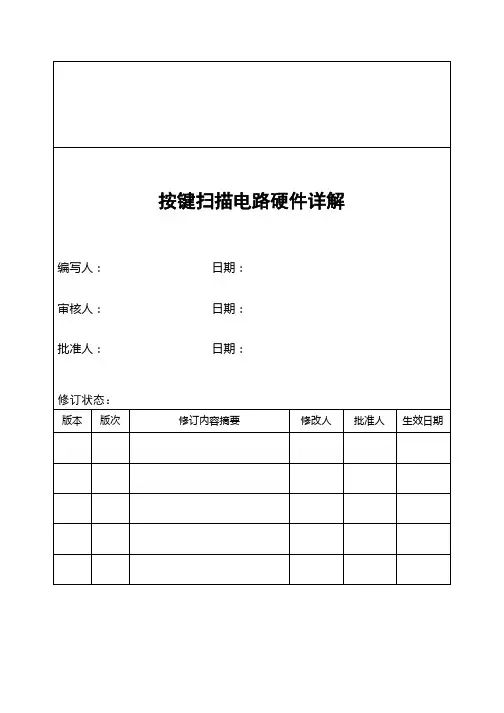

按键扫描电路硬件详解编写人： 日期：审核人： 日期：批准人： 日期：修订状态：版本版次修订内容摘要修改人批准人生效日期目 录一、历史更改记录 (1)二、概述 (2)三、典型电路 (2)1、（I/O口采集与矩阵扫描）电路 (2)1.1原理图 (2)1.2电路参数选型及分析 (2)1.3电路原理分析 (2)1.4该类电路的应用场合说明 (3)1.5注意事项 (3)2、（AD口采集）电路 (3)2.1原理图 (3)2.2电路参数选型及分析 (3)2.3电路原理分析 (3)2.4该类电路的应用场合说明 (3)2.5注意事项 (3)3、（与LED复用）电路 (4)3.1原理图 (4)3.2电路参数选型及分析 (4)3.3电路原理分析 (4)3.4该类电路的应用场合说明 (4)3.5注意事项 (5)四、总结 (5)按键扫描电路硬件详解一、历史更改记录版本 更改内容 更改日期 更改原因 更改人 备注二、概述按键扫描电路是控制器的人机界面之一。

根据控制器操作与显示功能的不同要求以及单片机系统资源使用状况，可以采用不同的按键电路，以满足不同的功能与界面需要。

同时，不同的按键电路在程序处理上的方式不尽相同，但按键防抖动等抗干扰措施是必不可少的。

在家电控制器中我们一般会遇到以下几种按键电路：I/O口采集电路、I/O口矩阵扫描电路、A/D口采集电路以及与LED复用的按键电路。

在实际选用时，可以根据不同的情况选用不同的方案。

三、典型电路1、（I/O口采集与矩阵扫描）电路1.1原理图1.2电路参数选型及分析fig1 为I/O口采集按键电路。

如果所用MCU对应I/O口有内部上拉电阻，R101—R103可以省略；在本电路中取值10K；R104—R106和C101—C103分别取值1K和10N。

fig2为I/O口4*4矩阵扫描按键电路，R1—R4用于防止多按键按下的情况，逐列输出低电平时，避免出现短路。

Fig3 为编码开关应用电路，如果单片机内部有上拉电阻，R1，R2则可省略。

大型游戏机扫描板电路分析游戏结果是从电脑板输出供显示用的R、G、B三基色信号，以及复合同步信号(包括行同步、场同步)。

本章主要介绍如何将R、G、B三基色信号及复合同步信号通过扫描电路在彩色显像管上显示稳定的游戏图像。

扫描电路的主要作用是将R、G、B三基色信号按垂直方向和水平方向展开，形成稳定的扫描光栅，这个过程由行扫描及场扫描电路完成。

根据我国电视标准规定：行扫描的基本参数为：行频为15625Hz，行周期为64s，其正程扫描时间为52uS，逆程时间为12s，扫描行数为625行。

场扫描的基本参数为：场频为50Hz，一幅画面(简称一帧)分为奇、偶两场，—场扫描周期为20ms。

两者的同步脉冲宽度也不完全一样，行同步脉冲为4．7us，场同步脉冲宽度为160us。

‘当然，大型游戏机扫描板的电路参数，与美国、日本等采用NTSC制式电视的参数相一致，这已在前面的内容中得到证实。

而家用游戏机的参数则与我国电视标准基本相同。

第一节概述游戏机扫描板电路与彩色电视机的底板相差不大，所不同的是游戏机扫描板无公共通道及伴音处理电路。

早期的游戏机扫描板就是由彩色电视机线路改制而成，近来，由于游戏机的大量普及，使得游戏机扫描板的销量剧增，因此，生产厂家纷纷生产了游戏机的专用扫描板，给用户组装和调试带来了方便。

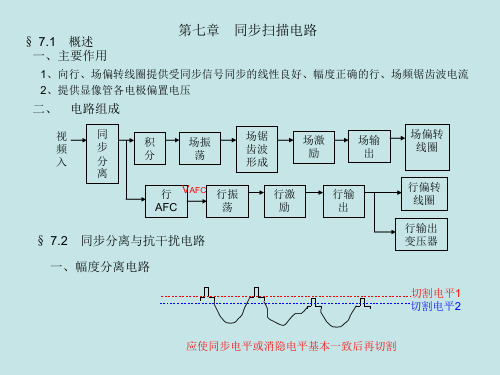

游戏机的专用扫描板主要包括行扫描电路、场扫描电路、视放电路及同步信号缓冲放大，枕形校正电路等，其框图结构如框图所示。

行场扫描电路的主要作用是分别给行场偏转线圈提供一个线性良好，幅度足够大的锯齿波电流，其中行锯齿波电流频率约为15750Hz，场频锯齿波电流为60Hz。

锯齿波电流流过行场偏转线圈产生水平和垂直方向的偏转磁场，在显像管屏幕上形成均匀的扫描光栅。

行场扫描电路的工作状态必须与电脑板送来的复合同步信号严格同步，以保证准确而稳定地重现图像。

另外，行扫描电路还要产生彩色显像管所需的阳极高压、各种中压及低压等，同时还产生光栅校正信号及消隐信号等。
