第2课时 平面直角坐标系中图形的位似变换知识点 1 位似变换与坐标的变化1．如图22－4－14，在平面直角坐标系中，有两点A (6，3)，B (6，0)，以原点O 为位似中心，相似比为13，在第一象限内把线段AB 缩小后得到CD ，则点C 的坐标为( )图22－4－14A ．(2，1)B ．(2，0)C ．(3，3)D ．(3，1)2．教材练习第1题变式△ABC 的顶点坐标为A (0，2)，B (－3，5)，C (－6，3)．按如下方式对△ABC 进行变换，不是位似变换的是( )A ．(x ，y )→(23x ，23y )B ．(x ，y )→(－2x ，－2y )C ．(x ，y )→(y ，x )D ．(x ，y )→(2x ，2y )3．如图22－4－15，在边长为1的小正方形组成的网格中，建立平面直角坐标系，△ABO 与△A ′B ′O ′是以点P 为位似中心的位似图形，它们的顶点均在格点(网格线的交点)上，则点P 的坐标为( )图22－4－15A ．(0，0)B ．(0，1)C ．(－3，2)D ．(3，－2)4．2018·邵阳如图22－4－16，在平面直角坐标系中，已知点A (2，4)，过点A 作AB ⊥x 轴于点B .以坐标原点O 为位似中心将△AOB 缩小为原图形的12，得到△COD ，则CD 的长是( )图22－4－16A ．1B ．2C ．4D ．2 55．如图22－4－17，等腰三角形OBA 和等腰三角形ACD 是位似图形，则这两个等腰三角形位似中心的坐标是________．图22－4－176．在平面直角坐标系中有四个点A (0，－2)，B (3，2)，C (1，－1)，D (－2，3)．如果将各点的横、纵坐标都乘3，得到点A ′，B ′，C ′，D ′，那么四边形A ′B ′C ′D ′与四边形ABCD 的相似比为________．7．如图22－4－18，正方形OABC 与正方形ODEF 是位似图形，点O 为位似中心，相似比为1∶ 2.若点A 的坐标为(0，1)，则点E 的坐标是________．图22－4－188．在平面直角坐标系中，已知A (8，4)，B (8，0)两点，以坐标原点O 为位似中心，相似比为14，把线段AB 缩小后得到线段A ′B ′，则线段A ′B ′的长等于________．知识点 2 在平面直角坐标系中画位似图形9．如图22－4－19，△ABC 三个顶点的坐标分别为A (0，－3)，B (3，－2)，C (2，－4)，正方形网格中，每个小正方形的边长是1个单位．(1)画出△ABC 向上平移6个单位得到的△A 1B 1C 1；(2)以点C 为位似中心，在网格中画出△A 2B 2C 2，使△A 2B 2C 2与△ABC 位似，且△A 2B 2C 2与△ABC 的相似比为2∶1，并直接写出点A 2的坐标．图22－4－1910．如图22－4－20，已知点O是坐标原点，B，C两点的坐标分别为(3，－1)，(2，1)．(1)以点O为位似中心在y轴的左侧将△OBC放大为原来的2倍(即新图形与原图形的相似比为2∶1)，得到△OB′C′，画出图形；(2)分别写出B，C两点的对应点B′，C′的坐标；(3)如果△OBC内部一点M的坐标为(x，y)，写出点M的对应点M′的坐标．图22－4－2011．若△ABC 的顶点坐标分别为(3，2)，(4，3)，(6，5)，△DEF 的顶点坐标分别为(32，1)，(2，32)，(3，52)，则△DEF 与△ABC 的对应边的比为( )A ．2∶1B ．1∶2C ．1∶3D ．1∶412．2018·潍坊在平面直角坐标系中，P (m ，n )是线段AB 上一点，以原点O 为位似中心把△AOB 放大到原来的2倍，则点P 的对应点的坐标为( )A ．(2m ，2n )B ．(2m ，2n )或(－2m ，－2n )C ．(12m ，12n )D ．(12m ，12n )或(－12m ，－12n )13．如图22－4－21，在△ABC 中，A ，B 两个顶点在x 轴的上方，点C 的坐标是(－1，0)，以点C 为位似中心，在x 轴的下方作△ABC 的位似图形△A ′B ′C ，并把△ABC 的边长放大到原来的2倍．设点B 的对应点B ′的横坐标是a ，则点B 的横坐标是( )图22－4－21A ．－12aB ．－12(a ＋1)C ．－12(a －1)D ．－12(a ＋3)14．如图22－4－22，正方形ABCD和正方形OEFG中，点A和点F的坐标分别为(3，2)，(－1，－1)，则两个正方形的位似中心的坐标是________．图22－4－2215．如图22－4－23，在平面直角坐标系中，△ABC的顶点坐标分别为(4，0)，(8，2)，(6，4)．已知△A1B1C1的两个顶点坐标分别为(1，3)，(2，5)．若△ABC和△A1B1C1是位似图形，则△A1B1C1的第三个顶点的坐标为________．图22－4－2316．如图22－4－24，在平面直角坐标系xOy中，点A，B的坐标分别为(3，0)，(2，－3)，△AB′O′是△ABO关于点A的位似图形，且点O′的坐标为(－1，0)，则点B′的坐标为________．图22－4－2417．如图22－4－25，△ABC的顶点坐标分别为A(1，3)，B(4，2)，C(2，1)．(1)作出与△ABC 关于x 轴对称的△A 1B 1C 1，并写出点A 1，B 1，C 1的坐标； (2)以原点O 为位似中心，在原点的另一侧画出△A 2B 2C 2，使AB A 2B 2＝12.图22－4－25教师详解详析1．A [解析] 由A(6，3)，B(6，0)，知线段AB ＝3.因为AB ⊥x 轴，线段AB 到线段CD 的变换是以原点O 为位似中心且相似比为13的位似变换，所以CD ＝1，OD ＝2，即C(2，1)．故选A.2．C3．C [解析] 如图所示，点P 即为所求，故点P 的坐标为(－3，2)．4．B 5.(－2，0) 6．3∶1 7．(2，2)8．1 [解析] 根据A(8，4)，B(8，0)可得AB ＝4.因为相似比为14，所以把线段AB 缩小后的线段A′B′的长等于14AB ＝1.9．解：(1)如图所示，△A 1B 1C 1即为所求．(2)如图所示，△A 2B 2C 2即为所求．点A 2的坐标为(－2，－2)．10．解：(1)分别延长BO ，CO 到点B′，C′，使OB′，OC′的长度是OB ，OC 长度的2倍，顺次连接三点即可．如图．(2)B′(－6，2)，C′(－4，－2)．(3)点M 的对应点M′的坐标为(－2x ，－2y)． 11．B12．B [解析] 通过位似把△AOB 放大到原来的两倍，则对应点的横、纵坐标分别乘2或－2，故点P(m ，n)的对应点的坐标为(2m ，2n)或(－2m ，－2n)．13．D [解析] 把图形向右平移1个单位，则点C 与坐标原点O 重合，点B′的横坐标变为a ＋1，此时△ABC 以原点为位似中心的位似图形是△A′B′C ，则与点B′对应的点B 的横坐标为－12(a ＋1)，把该点向左平移1个单位，则得到点B 的坐标为－12(a ＋1)－1，即为－12(a ＋3)．14．(1，0) 或(－5，－2) 15.(3，4)或(0，4)16．(53，－4) [解析] 如图，作出△AOB 的位似图形△AO′B′，过点B′作x 轴的垂线，垂足为C ，过点B 作x 轴的垂线，垂足为E.∵△AB′O′是△ABO 关于点A 的位似图形， ∴AO AO′＝BEB′C. ∵点A 的坐标为(3，0)，点O′的坐标为(－1，0)，点B 的坐标为(2，－3)， ∴AO ＝3，AO′＝4，BE ＝3，∴34＝3B′C ，∴B′C ＝4.易得△O′B′C ∽△OBE ，∴OE CO′＝BEB′C ，即2CO′＝34，∴CO′＝83，∴OC ＝83－1＝53， ∴点B′的坐标为(53，－4)．17．解：(1)△A 1B 1C 1如图所示，A 1(1，－3)，B 1(4，－2)，C 1(2，－1)．(2)△A 2B 2C 2如图所示．。

平面直角坐标系中的位似-练习一、选择题1.如图，在平面直角坐标系中，以原点O为位似中心，将△ABO扩大到原来的2倍，得到△A′B′O．若点A的坐标是（1，2），则点A′的坐标是（）A.（2，4）B. （-1，-2）C. （-2，-4）D. （-2，-1）2.如图，矩形OABC的顶点O是坐标原点，边OA在x轴上，边OC在y轴上．若矩形OA1B1C1与矩形OABC关于点O位似，且矩形OA1B1C1的面积等于矩形OABC面积的，则点B1的坐标是（）A. （3，2）B. （-2，-3）C. （2，3）或（-2，-3）D. （3，2）或（-3，-2）3. 如图，△ABC中，A、B两个顶点在x轴的上方，点C的坐标是（-1，0）．以点C为位似中心，在x轴的下方作△ABC的位似图形△A′B′C，并把△ABC 的边长放大到原来的2倍．设点B的对应点B′的横坐标是a，则点B的横坐标是（）A. - aB. -(a+1)C. -(a-1)D. -(a+3)4. 如图，线段AB两个端点的坐标分别为A（6，6），B（8，2），以原点O为位似中心，在第一象限内将线段AB缩小为原来的后得到线段CD，则端点C的坐标为（）A. （3，3）B. （4，3）C. （3，1）D. （4，1）二、解答题5. 如图所示，正方形OEFG和正方形ABCD是位似图形，点F的坐标为（-1，1），点C的坐标为（-4，2），求这两个正方形位似中心的坐标.（平面直角坐标系中的位似-练习参考答案一、选择题1. C.解：根据以原点O为位似中心，图形的坐标特点得出，对应点的坐标应乘以-2，故点A的坐标是（1，2），则点A′的坐标是（-2，-4），故选：C．2. D.解：∵若矩形OA1B1C1与矩形OABC关于点O位似，且矩形OA1B1C1的面积等于矩形OABC面积的，∴两矩形的相似比为1：2，∵B点的坐标为（6，4），∴点B1的坐标是（3，2）或（-3，-2）．故选D．3.D. 解：∵点C的坐标是（-1，0）．以点C为位似中心，在x轴的下方作△ABC的位似图形△A′B′C，并把△ABC的边长放大到原来的2倍．点B的对应点B′的横坐标是a，∴FO=a，CF=a+1，∴CE=（a+1），∴点B的横坐标是：-（a+1）-1=-（a+3）．故选D．4.A. 解：∵线段AB的两个端点坐标分别为A（6，6），B（8，2），以原点O为位似中心，在第一象限内将线段AB缩小为原来的后得到线段CD，∴端点C的横坐标和纵坐标都变为A点的一半，∴端点C的坐标为：（3，3）．故选：A．二、解答题5.解：①当两个位似图形在位似中心同旁时，位似中心就是CF与x轴的交点，设直线CF解析式为y=kx+b，将C（-4，2），F（-1，1）代入，得，解得即y=-x+，令y=0得x=2，∴O′坐标是（2，0）；②当位似中心O′在两个正方形之间时，可求直线OC解析式为y=-x，直线DE解析式为y=x+1，联立，解得，即O′（-，）．综上所述，两个正方形位似中心的坐标为：（2，0）或（-，）。

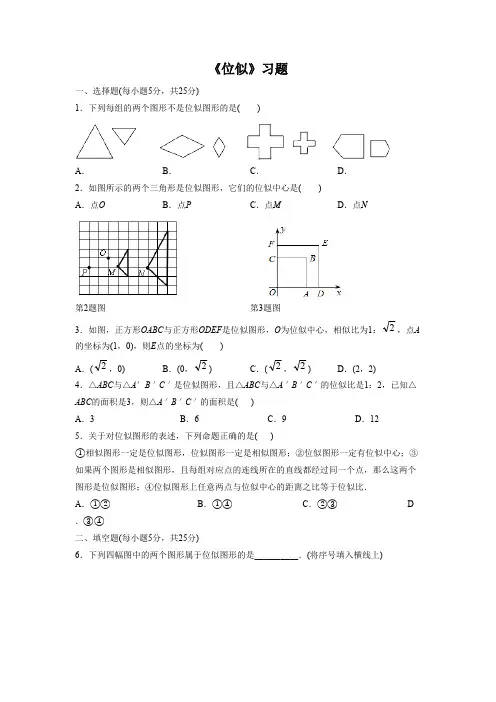

《位似》习题一、选择题(每小题5分，共25分)1．下列每组的两个图形不是位似图形的是()A．B．C．D．2．如图所示的两个三角形是位似图形，它们的位似中心是( )A．点O B．点P C．点M D．点N第2题图第3题图3．如图，正方形OABC与正方形ODEF是位似图形，O为位似中心，相似比为1：2，点A 的坐标为(1，0)，则E点的坐标为( )A．(2，0) B．(0，2) C．(2，2) D．(2，2)4．△ABC与△A′B′C′是位似图形，且△ABC与△A′B′C′的位似比是1：2，已知△ABC的面积是3，则△A′B′C′的面积是( )A．3 B．6 C．9 D．125．关于对位似图形的表述，下列命题正确的是( )①相似图形一定是位似图形，位似图形一定是相似图形；②位似图形一定有位似中心；③如果两个图形是相似图形，且每组对应点的连线所在的直线都经过同一个点，那么这两个图形是位似图形；④位似图形上任意两点与位似中心的距离之比等于位似比．A．①②B．①④C．②③D ．③④二、填空题(每小题5分，共25分)6．下列四幅图中的两个图形属于位似图形的是__________．(将序号填入横线上)B DCAEB①②③④7．如图所示，DC∥AB，OA=2OC，则OCD△与OAB△的位似比是__________．8．如图所示，△ABC与△A′B′C′是位似图形，且位似比是1：2，若AB=2cm，则A′B ′=_________cm．第7题图第8题图第10题图9．在平面直角坐标系中，已知点E(﹣4，2)，F(﹣2，﹣2)，以原点O为位似中心，位似比为2：1将△EFO缩小，则点E的对应点E′的坐标是__________．10．如图，将△DE F缩小为原来的一半，操作方法如下：任意取一点P，连接DP，取DP的中点A，再连接EP、FP，取它们的中点B、C，得到△ABC，则下列说法正确的有________ __个．①△ABC与△DEF是位似图形；②△ABC与△DEF是相似图形；③△ABC与△DEF的周长比是1：2；④△ABC与△DEF的面积比是1：2．三、解答题(共50分)11．(10分)如图，指出下列各图中的两个图形是否是位似图形，如果是位似图形，请指出位似中心．12．(10分)如图，在方格纸上，与是关于点O为位似中心的位似图形，他ABC∆111CBA∆们的顶点都在格点上．(1)画出位似中心O；(2)求出与的位似比；ABC∆111CBA∆CABD E(2)(1)O(4)(5)(3)以O 点为位似中心，再画一个使它与的位似比等于3222C B A∆13．(10分)如图，△ABC 在方格纸中．(1)请在方格纸上建立平面直角坐标系，使A (2，3)，C (6，2)，并求出B 点坐标；(2)以原点O 为位似中心，位似比为2，在第一象限内将△ABC 放大，画出放大后的位似图形；A B C '''△(3)计算的面积S ．A B C '''△14．(10分)如图，已知矩形ABCD 与矩形AB C D '''是位似图形，A 为位似中心，已知矩形ABCD 的周长为24，4,2BB DD ''==．求AB 与AD 的长．15．(10分)如图，在平面直角坐标系中，△AOB 的顶点坐标分别为A (2，1)、O (0，0)、B (1，－2)．(1)P (a ，b )是△AOB 的边AB 上一点，△AOB 经平移后点P 的对应点为P 1(a －3，b +1)，请画出上述平移后的△A 1O 1B 1，并写出点A 1的坐标；DB 'C 'D(2)以点O为位似中心，在y轴的右侧画出△AOB的一个位似△A2OB2，使它与△AOB的相似比为2：1，并分别写出点A、P的对应点A2、P2的坐标；(3)判断△A2OB2与△A1O1B1能否是关于某一点Q为位似中心的位似图形，若是，请在图中标出位似中心Q，并写出点Q的坐标．参考答案1．B【解析】根据位似图形的概念对各选项逐一判断，即可得出答案．解：对应顶点的连线相交于一点的两个相似多边形叫位似图形；据此可得A、C、D三个图形中的两个图形都是位似图形；而B的对应顶点的连线不能相交于一点，故不是位似图形．故选B．2．B．【解析】根据位似变换的定义：对应点的连线交于一点，交点就是位似中心．即位似中心一定在对应点的连线上．点P在对应点M和点N所在直线上，故选B．3．C【解析】由题意可得OA：OD=1：2，又由点A的坐标为(1，0)，即可求得OD的长，又由正方形的性质，即可求得E点的坐标．解：∵正方形OABC与正方形ODEF是位似图形，O为位似中心，相似比为1：2，∴OA：OD=1：2，∵点A的坐标为(1，0)，即OA=1，∴OD=2，∵四边形ODEF是正方形，∴DE=OD=2．∴E点的坐标为：(2，2)．故选C．4．D．【解析】∵△ABC与△A′B′C′是位似图形，且△ABC与△A′B′C′的位似比是1：2，△ABC的面积是3，∴△ABC与△A′B′C′的面积比为：1：4，则△A′B′C′的面积是：12．故选：D．5．C【解析】如果两个图形是相似图形，且每组对应点的连线所在的直线都经过同一个点，那么，这两个图形是位似图形，这个点是位似中心，但不是所有的相似图形都是位似图形，并且位似图形上对应点与位似中心的距离之比等于位似比．解：①相似图形不一定是位似图形，位似图形一定是相似图形，错误；②位似图形一定有位似中心，是对应点连线的交点，正确；③如果两个图形是相似图形，且每组对应点的连线所在的直线都经过同一个点，那么，这两个图形是位似图形，正确；④位似图形上对应点与位似中心的距离之比等于位似比，错误．故选C．6．①②③【解析】根据位似图形的定义分析各图，对各选项逐一分析，即可得出答案．解：对应顶点的连线相交于一点的两个相似多边形叫位似图形．根据位似图形的概念，①②③三个图形中的两个图形都是位似图形；④中的两个图形是相似三角形，但不符合概念，故不是位似图形．故填①②③．7．1︰2【解析】先证明△OAB∽△OCD，△OCD与OAB的对应点的连线都过点O，所以可得△OC D与△OAB的位似，即可求得△OCD与△OAB的位似比为OC：OA=1：2．解：∵DC∥AB∴△OAB∽△OCD∵△OCD与OAB的对应点的连线都过点O∴△OCD与△OAB的位似∴△OCD与△OAB的位似比为OC：OA=1：2．8．4．【解析】根据△ABC与△A′B′C′是位似图形，可知△ABC∽△A′B′C′，利用位似比是1：2，即可求得A′B′=4cm．解：∵△ABC与△A′B′C′是位似图形∴△ABC ∽△A ′B ′C ′∵位似比是1：2∴AB ：A ′B ′=1：2∵AB =2cm ∴A ′B ′=4cm ．9．(﹣2，1)或(2，﹣1)【解析】根据题意得：则点E 的对应点E ′的坐标是(﹣2，1)或(2，﹣1)．10．3【解析】位似图形同时也是相似图形，位似比等于其相似比，等于其对应边的比，对应周长的比，面积比等于位似比的平方．解：由于△ABC 是由△DEF 缩小一半得到，所以△ABC 与△DEF 是位似图形，①正确；位似图形也是相似图形，②正确；将△DEF 缩小为原来的一半，得到△ABC ，所以△ABC 与△DEF 的位似比为1：2，所以其周长比也为1：2，③正确；所以其面积比为1：4，④错误．题中共有3个结论正确．11．答案见解析【解析】根据位似图形的定义及位似中心分析各图，即可得出答案．解:图(1)(2)和(4)三个图形中的两个图形都是位似图形，位似中心分别是图(1)中的点P ，图(2)中的点A ，图(4)中的点O ．12． 答案见解析【解析】(1)如下图所示；(2)与的位似比是2；ABC ∆111C B A ∆(3)如下图所示．e 【解析】(1)根据A (2，3)，C (6，2)，找出原点，求出点B 的坐标即可；(2)根据位似比为2，得出三角形各顶点坐标即可得出答案；(3)利用所画图形得出三角形的底与高求出即可．解：(1)B 点：(2，1)(2)(3)的面积S =16A B C '''△14． 答案见解析【解析】解:∵矩形ABCD 的周长为24∴12AB AD +=设,12AB x AD x==-则 ∴4,14AB AB BB x AD AD DD x ''''=+=+=+=- ∵矩形ABCD 与矩形AB C D '''是位似图形 ∴AB ADAB AD ='' 即12414x x x x-=+- 解得8x =∴8,4AB AD ==15．(1)作图见解析，A 1(﹣1，2)；(2)作图见解析，A 2(4，2)，P 2 (2a ，2b )；(3)是，Q (﹣6，2)．【解析】(1)如图所示，画出平移后的△A1O1B1，找出A1的坐标即可；(2)如图所示，画出位似图形△A2OB2，求出A2、P2的坐标即可；(3)根据题意得到△A2OB2与△A1O1B1是关于点Q为位似中心的位似图形，找出Q坐标即可．解：(1)如图所示，A1(﹣1，2)；(2)如图所示，A2(4，2)，P2 (2a，2b)；(3)如图所示，△A2OB2与△A1O1B1是关于点Q为位似中心的位似图形．此时Q(﹣6，2)．。
