5.3.2 维持阻塞触发器
1. 电路结构与工作原理
或非门
G1
G2
Q T1 T4 Q
T3 R
T6 S
T2 T5

维持阻塞d触发器

维持阻塞d触发器
在CP端输入信号消失后，维持阻塞部分继续维持触发器的状态。由于此时触发部分的两个 晶体管均不导通，因此触发器的状态不会发生变化。
触发器的状态转换
在CP端输入上升沿信号时，触发器的状态会根据D端的输入信号发生转换。如果D端输入为1，则触发器 从0状态转换为1状态；如果D端输入为0，则触发器从1状态转换为测
在通信系统中，维持阻塞D触发器可以用于实现同步检测。通过检测输入信号的同步头或同步字，可以确保接收端与 发送端之间的同步，从而保证数据的正确传输。
帧同步
维持阻塞D触发器还可以用于实现帧同步。在通信系统中，数据通常以帧为单位进行传输。通过检测帧的起始和结束 标志，可以确保接收端能够正确地识别和处理每个帧的数据。
维持阻塞D触发器还可以构成移位寄存器，用于实现数据的串行输入和
并行输出，或者并行输入和串行输出。移位寄存器在数据传输和转换中
具有重要的作用。
在计算机硬件设计中的应用
CPU寄存器
内存单元
I/O端口
在计算机硬件设计中，维持阻塞D触 维持阻塞D触发器可以作为计算机内
发器可以作为CPU内部的寄存器使用， 存的基本单元使用，用于存储和读取
在CP端输入信号消失后，由于维持阻塞部分的作用，触发器的状态得以保持，不会发生任何变化。因 此，维持阻塞D触发器具有记忆功能，能够存储并保持上一次的状态信息。
03 维持阻塞D触发器的特性
静态特性
逻辑功能
维持阻塞D触发器具有基本的逻辑存 储功能，即能够在时钟信号的控制下 ，将输入信号D的状态存储到触发器 的输出端Q。
状态保持
在无时钟信号输入时，触发器能够保 持上一个时钟周期的状态不变，实现 状态的记忆功能。
动态特性
时钟控制
维持阻塞D触发器的状态变化受时钟 信号控制，只有在时钟信号的上升沿 或下降沿到来时，触发器才会根据输 入信号D的状态改变输出状态。

数字电子技术-4

数字电子技术-4

1．主从RS触发器的逻辑功能
（1）当 CP =0时，CP 0 ，从触发器被封锁，保持原状态不变。 此时，G7 和 G8打开，主触发器工作，接收R和S端的输入信号。 （2）当CP由1跃变到0时，即CP 0，CP 1 。主触发器被封锁， 输入信号R，S不再影响主触发器的状态。此时，由于 CP 1， G3 和 G4打开，从触发器接收主触发器输出端的状态。
由上述分析可知，主从触发器的翻转是在CP由1变0时刻 （CP下降沿）发生的，CP一旦变为0后，主触发器被封锁，其状 态不再受R，S影响，故主从触发器对输入信号的敏感时间大大 缩短，只在CP由1变0的时刻触发翻转，因此不会有空翻现象。
如表4-4所示为主从RS触发器的特性表。
R
S
现态 Qn
次态 Qn1
1
0
1
1
1
1
每输入一个脉冲
0
输出状态改变一次
表4-5 主从JK触发器的特性表（CP下降沿触发）
由上表可K触发器没有约束条件，且当 J K 1 时，每输入一个 时钟脉冲后，触发器都向相反的状态翻转一次。
2．主从JK触发器的特性方程
根据主从JK触发器的特性表，用卡诺图化简法可得主从JK
1．同步D触发器的逻辑功能
（1）当 CP =0时，G3 和 G4被封锁，触发器保持原状态不变， 输出都为1，不受D端输入信号的控制。 （2）当 CP =1 时，G3 和 G4 解除封锁，可接收D端的输入信号。 若 D =0，触发器翻转到0状态，则 Q =0 ；若 D =1 ，触发器翻 转到1状态，则 Q =1 。
数字电子技术
第4章 触发器
1 触发器概述
2 基本RS触发器
3 同步触发器
4 主从触发器

维持阻塞D 触发器_电子技术基础（第3版）_[共8页]

维持阻塞D 触发器_电子技术基础（第3版）_[共8页]

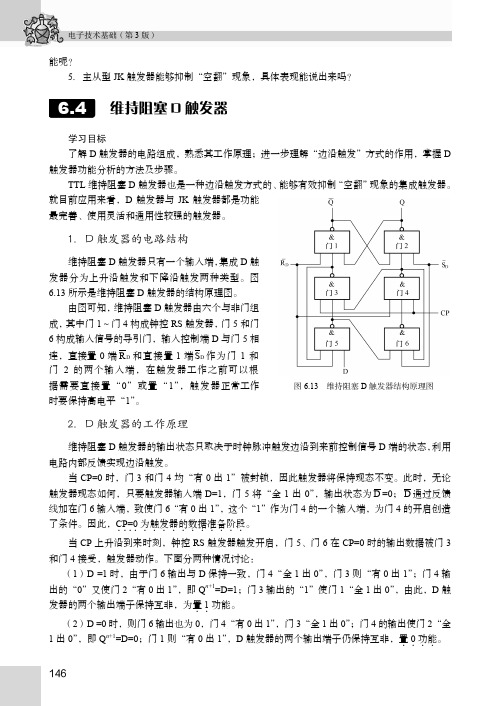

电子技术基础（第3版）146能呢？5．主从型JK 触发器能够抑制“空翻”现象，具体表现能说出来吗？维持阻塞D 触发器学习目标了解D 触发器的电路组成，熟悉其工作原理；进一步理解“边沿触发”方式的作用，掌握D 触发器功能分析的方法及步骤。

TTL 维持阻塞D 触发器也是一种边沿触发方式的、能够有效抑制“空翻”现象的集成触发器。

就目前应用来看，D 触发器与JK 触发器都是功能最完善、使用灵活和通用性较强的触发器。

1．D 触发器的电路结构维持阻塞D 触发器只有一个输入端，集成D 触发器分为上升沿触发和下降沿触发两种类型。

图6.13所示是维持阻塞D 触发器的结构原理图。

由图可知，维持阻塞D 触发器由六个与非门组成，其中门1～门4构成钟控RS 触发器，门5和门6构成输入信号的导引门，输入控制端D 与门5相连，直接置0端D R 和直接置1端D S 作为门1和门2的两个输入端，在触发器工作之前可以根据需要直接置“0”或置“1”，触发器正常工作时要保持高电平“1”。

2．D 触发器的工作原理维持阻塞D 触发器的输出状态只取决于时钟脉冲触发边沿到来前控制信号D 端的状态，利用电路内部反馈实现边沿触发。

当CP=0时，门3和门4均“有0出1”被封锁，因此触发器将保持现态不变。

此时，无论触发器现态如何，只要触发器输入端D=1，门5将“全1出0”，输出状态为D =0；D 通过反馈线加在门6输入端，致使门6“有0出1”，这个“1”作为门4的一个输入端，为门4的开启创造了条件。

因此，CP=0．．．．为触发器的数据准备阶段．．．．．．．．．．．。

当CP 上升沿到来时刻，钟控RS 触发器触发开启，门5、门6在CP=0时的输出数据被门3和门4接受，触发器动作。

下面分两种情况讨论：（1）D =1时，由于门6输出与D 保持一致，门4“全1出0”，门3则“有0出1”；门4输出的“0”又使门2“有0出1”，即Q n +1=D=1；门3输出的“1”使门1“全1出0”，由此，D 触发器的两个输出端子保持互非，为置．1．功能。
